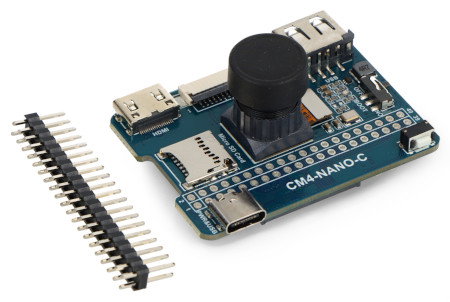

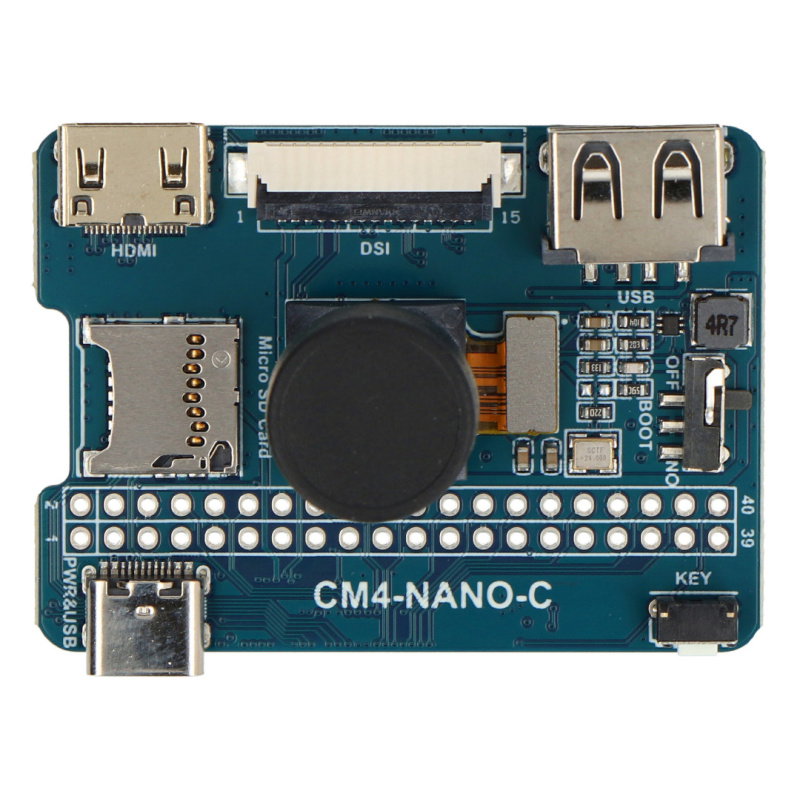

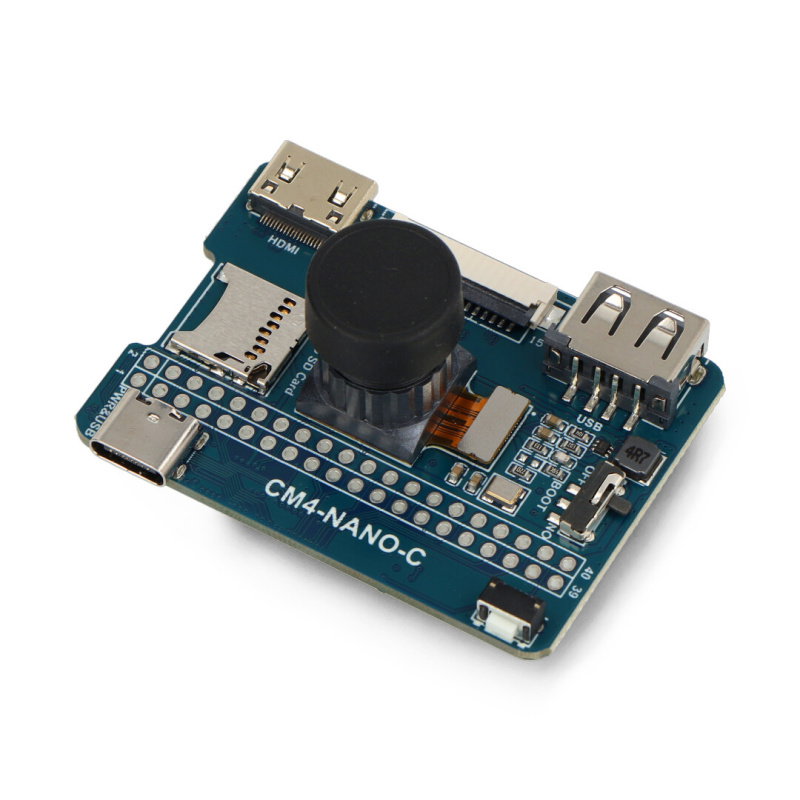

Nano Base Board (C) - Leitungserweiterung mit 8MPx Kamera für Raspberry Pi Compute Module 4 Lite/eMMC - Waveshare 23451
Das Nano Base Board (C) ist ein kompakter Pin-Expander für das Raspberry Pi Compute Module 4 Lite / eMMC. Dieses kleine Entwicklungsboard ist mit einer 8 MPx IMX219-D160 Kamera und zusätzlichen Anschlüssen ausgestattet, um die Fähigkeiten des Moduls zu erweitern. Es bietet 40 GPIO-Pins, einen USB 2.0-Anschluss, einen DSI-Anschluss und einen miniHDMI-Anschluss. Zusätzlich ist ein microSD-Kartensteckplatz für die Lite-Version verfügbar. Das Board wird über einen USB-C-Anschluss mit 5 V versorgt und misst 55 x 40 mm.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Nano Base Board (C) - Leitungserweiterung mit 8 MPx Kamera für Raspberry Pi Compute Module 4 Lite / eMMC - Waveshare 23451
Das Nano Base Board (C) für Raspberry Pi CM4 Lite / eMMC ist ein Pinout-Expander in Form eines Overlays, der die volle Nutzung der verfügbaren Schnittstellen ermöglicht. Ausgestattet mit einer 8 MPx-Kamera mit einem Blickwinkel von 160° ist das Board für eine Vielzahl von Anwendungen geeignet, auch für solche, die eine Visualisierung erfordern. Das Overlay verfügt über einen 40-poligen GPIO-Anschluss, einen USB 2.0-Port für den Anschluss von Peripheriegeräten, einen DSI-Anschluss und einen miniHDMI-Port, der eine 4K-Ausgabe mit 30 fps unterstützt, ideal für Multimedia-Anwendungen. Darüber hinaus ermöglicht ein microSD-Kartensteckplatz für die Lite-Version die Speicherung des Betriebssystems und von Daten. Die Stromversorgung und Programmierung des Boards erfolgt über einen USB-C-Anschluss, der 5 V liefert. Mit Abmessungen von nur 55 x 40 mm ist das Nano Base Board (C) äußerst kompakt und lässt sich leicht in eine Vielzahl von Projekten integrieren, wie z. B. Videoüberwachungs- und Überwachungssysteme, Heim- und Industrieautomation oder Bildungs- und Prototyping-Projekte.
Das Produkt ist kompatibel mit dem Raspberry Pi Compute Module 4
Der Hersteller hat ein Benutzerhandbuch erstellt, das bei der Integration des Overlays in das Raspberry Pi CM4 hilft.
Nano Base Board (C) Leitungserweiterung mit 8 MPx Kamera für Raspberry Pi Compute Module 4 Lite / eMMC - Waveshare 23451.
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.
Das Overlay verfügt über einen 40-poligen GPIO-Anschluss, einen USB 2.0-Anschluss, einen DSI-Anschluss und einen miniHDMI-Anschluss.
Besondere Merkmale des Nano Base Board (C)
- Unterstützung für die Lite- und eMMC-Varianten des Raspberry Pi Compute Module 4 (CM4).
- 40-poliger GPIO-Anschluss für den einfachen Anschluss von HAT-Modulen.
- USB 2.0 Typ A Anschluss und miniHDMI Anschluss mit Unterstützung für 4K / 30 fps Videoausgabe.
- MIPI DSI-Anschluss für den Anschluss der Display-Schnittstelle.
- TF-Kartensteckplatz für die Lite-Version des Compute Module 4.
- Integrierte IMX219-D160 Kamera mit 8 MPx Auflösung und 160° Betrachtungswinkel.
- BOOT-Schalter zur Auswahl der USB-Schnittstelle: Typ C für den Programmiermodus oder Typ A für den normalen Bootvorgang.
- ACK- und PWR-Anzeigen zur Anzeige des CM4-Betriebs und des Stromversorgungsstatus.

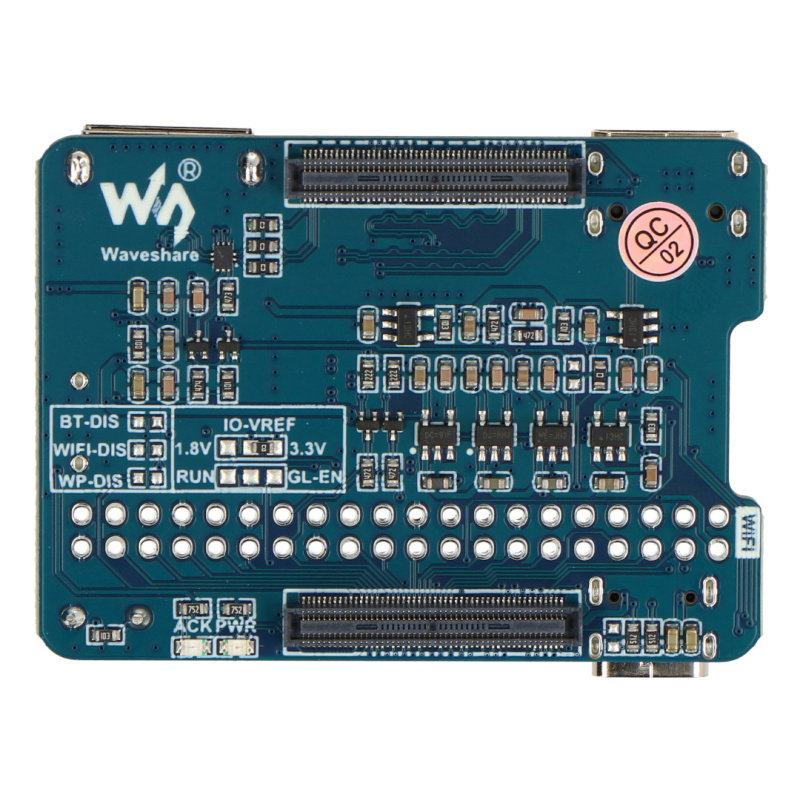

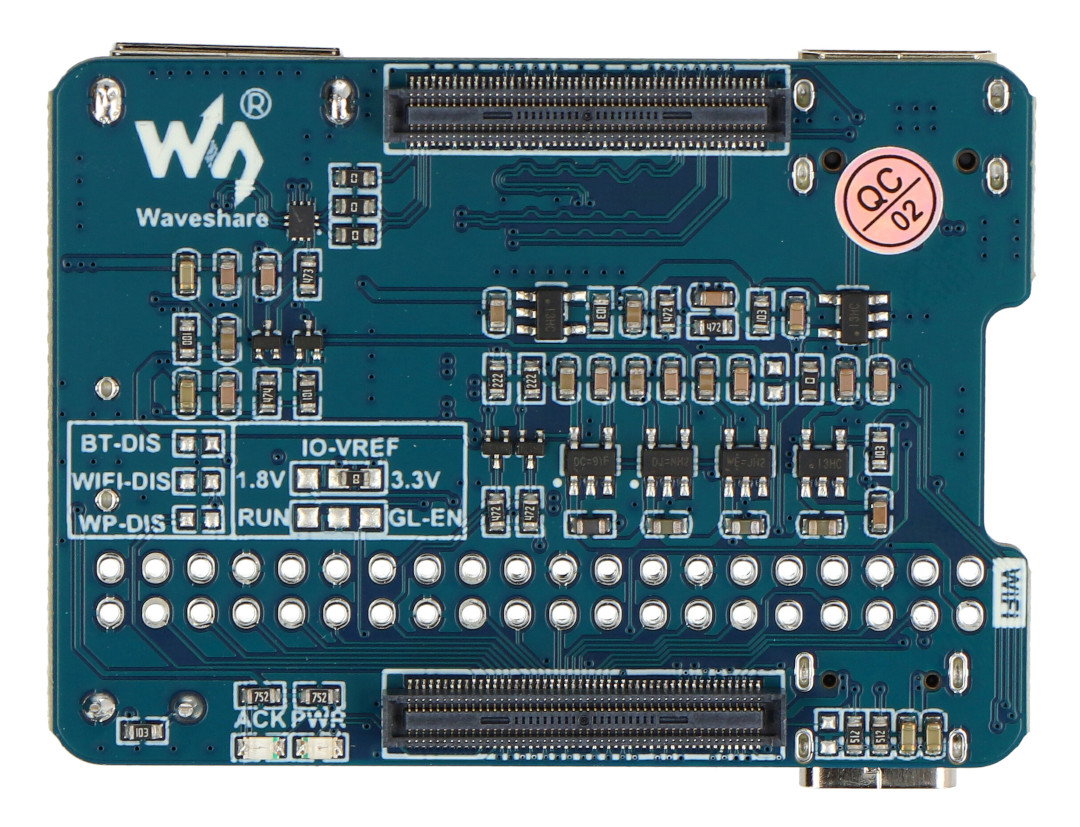

Anordnung der Komponenten auf der Platine
- CM4-Buchse - geeignet für alle Varianten des Raspberry Pi Compute Module 4
- MiniHDMI-Anschluss - unterstützt 4K / 30 fps Ausgabe
- DSI-Anschluss - MIPI DSI-Display-Schnittstelle
- USB 2.0-Anschluss - für den Anschluss verschiedener USB-Geräte
- MicroSD-Kartensteckplatz - für den Anschluss einer microSD-Speicherkarte
- USB-Anschluss - für 5-V-Stromversorgung / Programmierung
- 40-poliger GPIO-Header für den Anschluss von Overlays
- IMX219-D160 Kamera - 8 MPx, Sichtfeld 160°
- Benutzer-Taste
BOOT-Schalter ON: Schaltet die USB-Schnittstelle auf Typ C um, geht beim Einschalten in den Download-Modus über (konfiguriert als Laufwerk mit hoher Kapazität) OFF: Schaltet die USB-Schnittstelle auf Typ A um, geht beim Einschalten nicht in den Download-Modus über (Betrieb von eMMC oder microSD-Karte)- ACK-Anzeige - CM4-Betriebsstatus
- PWR-Anzeige - CM4-Stromversorgungsstatus

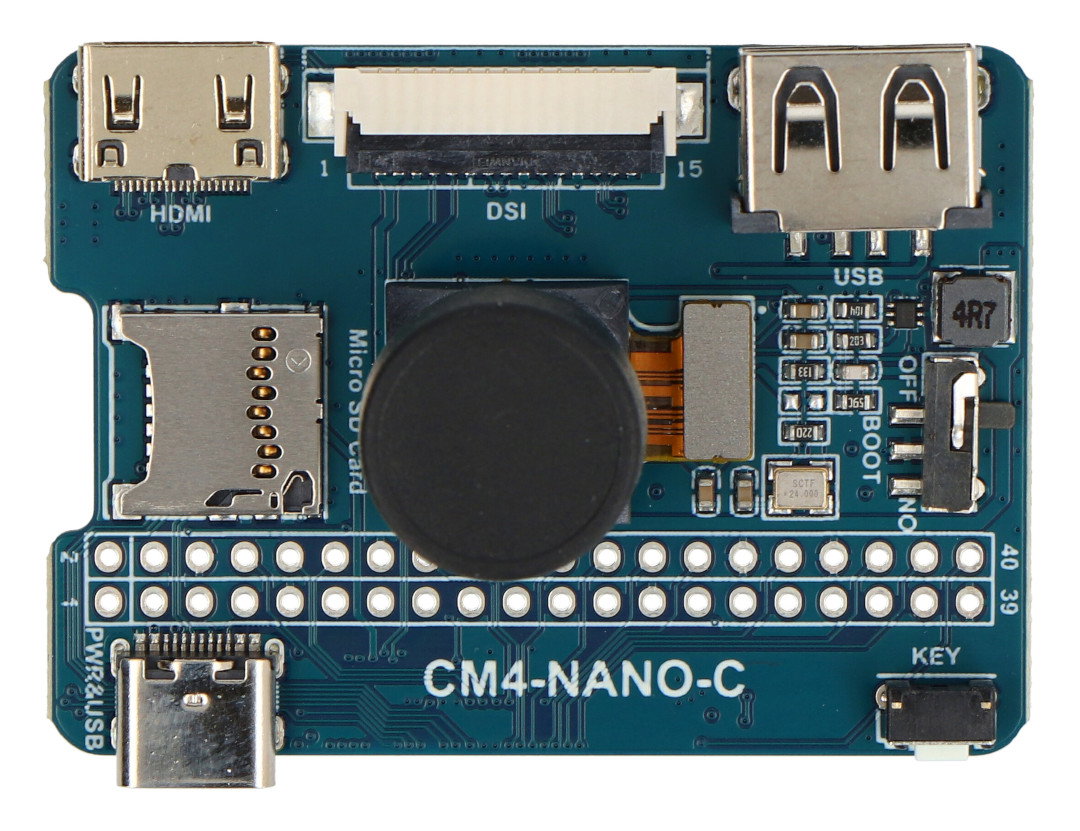

Anordnung der Komponenten auf dem Nano Base Board (C).

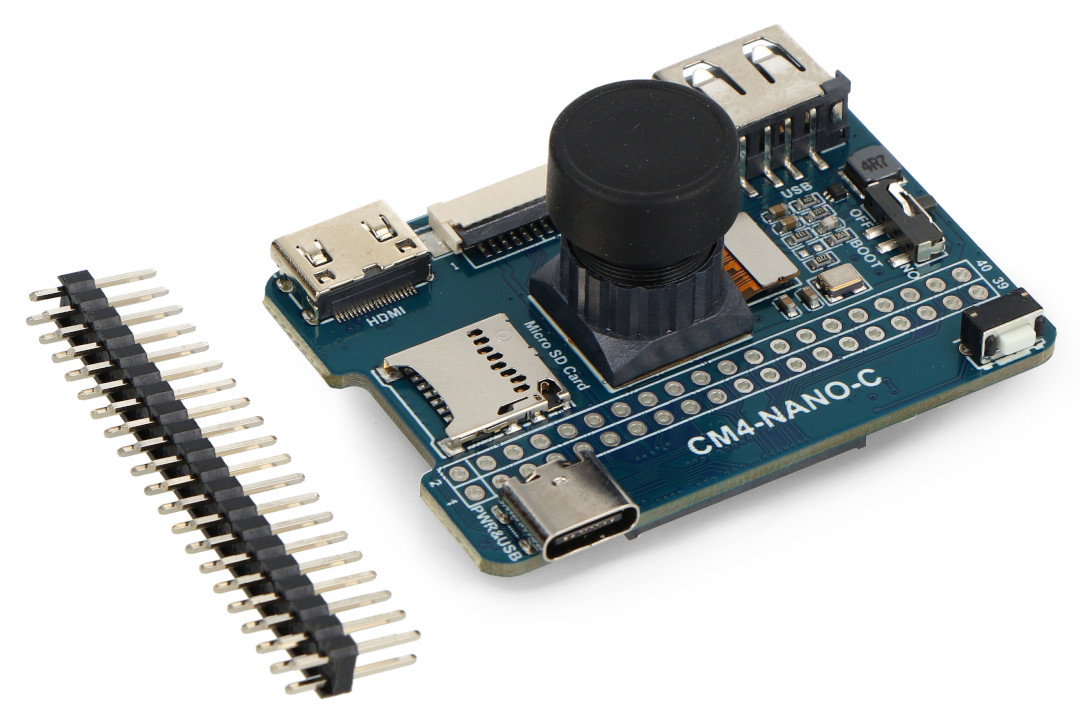

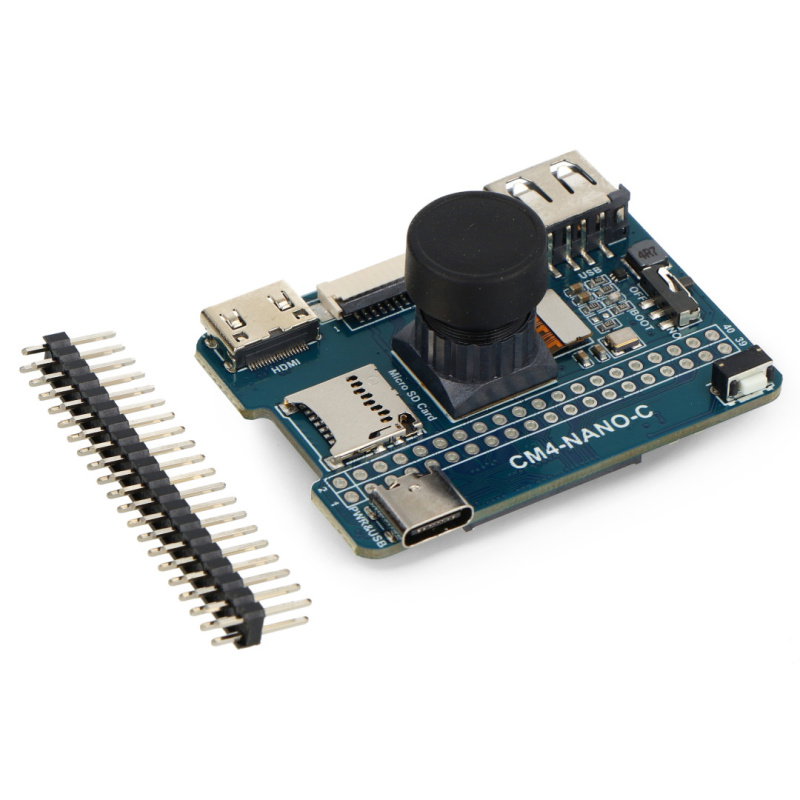

Im Kit enthaltene Elemente.
Technische Daten des Nano Base Board (B)
- CM4-Sockel: kompatibel mit allen Varianten des Compute Module 4
- GPIO-Pinbelegung: 40
- USB-Schnittstelle: 1x USB 2.0 Typ A Anschluss
- Display-Schnittstelle: 1x MIPI DSI-Anschluss (FPC 15-Pin-Anschluss mit 1,0 mm Raster)
- Video-Schnittstelle: 1x miniHDMI-Anschluss (unterstützt 4K / 30 fps Ausgabe)
- Speicher: microSD-Kartensteckplatz für Compute Module 4 Lite (kein eMMC)
- Versorgungsspannung: 5 V
- Kamera: IMX219-D160 (8 MPx, FoV 160°)
- Abmessungen: 55 x 40 mm
Inhalt des Kits
- 1x Nano Base Board (C) - Pin-Erweiterung für Raspberry Pi Compute Module 4
- 1x IMX219-D160 Kamera
- 1x 2x20 Stiftleiste mit geraden Stiften - Raster 2,54 mm
Nützliche Links
| Name | Wert |
|---|---|
| Breite | 11,5 cm |
| Höhe | 6,5 cm |
| Tiefe | 3 cm |
| Gewicht | 0,04 kg |
