Produktbeschreibung: reTerminal CM4108032 - HMI-Gerät mit Raspberry Pi CM4 und 5'' Touchscreen - SeeedStudio 110070108
Das reTerminalCM4108032 ist ein vielseitiges HMI-Gerät auf Basis des Raspberry Pi CM4-Moduls. Es verfügt über 8 GB RAM, 32 GB eMMC und einen Multitouch-IPS-Bildschirm. Das Produkt unterstützt die drahtlose Kommunikation über WiFi und Bluetooth. Eine Vielzahl von Anschlüssen, darunter USB Typ A, Gigabit Ethernet, microHDMI und ein microSD-Kartensteckplatz, machen es zu einem äußerst vielseitigen Gerät. Darüber hinaus verfügt es über eine integrierte MIPI-Kameraschnittstelle für Raspberry Pi, einen Lichtsensor, einen Beschleunigungsmesser und einen Buzzer. Seine robuste Konstruktion und sein durchdachtes Design machen ihn zu einer hervorragenden Wahl für industrielle Anwendungen, bei denen Zuverlässigkeit und Funktionalität gefragt sind.
Der Hersteller hat eine ausführliche Bedienungsanleitung erstellt , dieSie hier einsehen können.

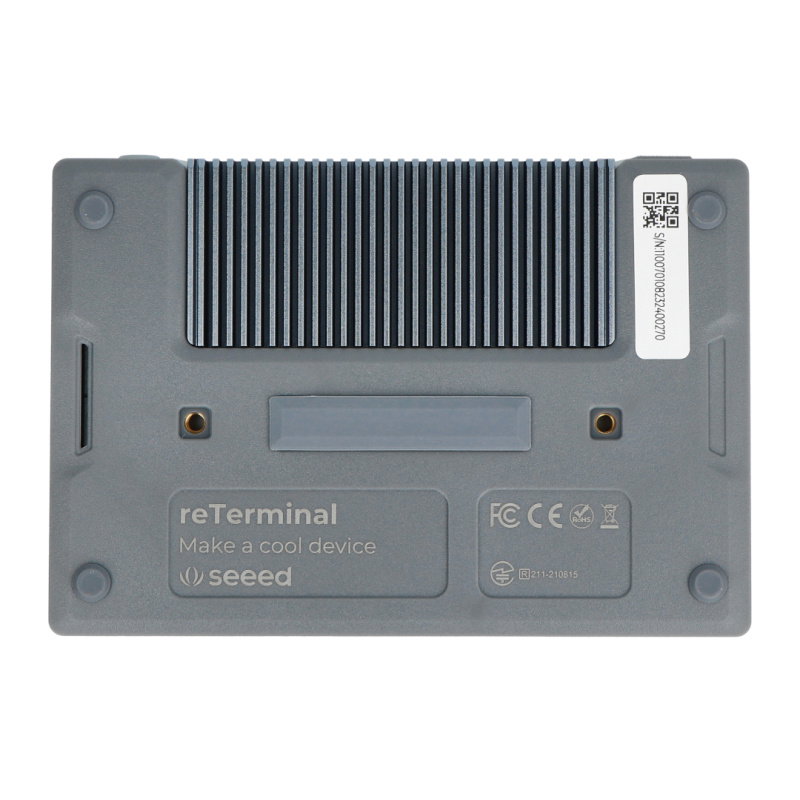

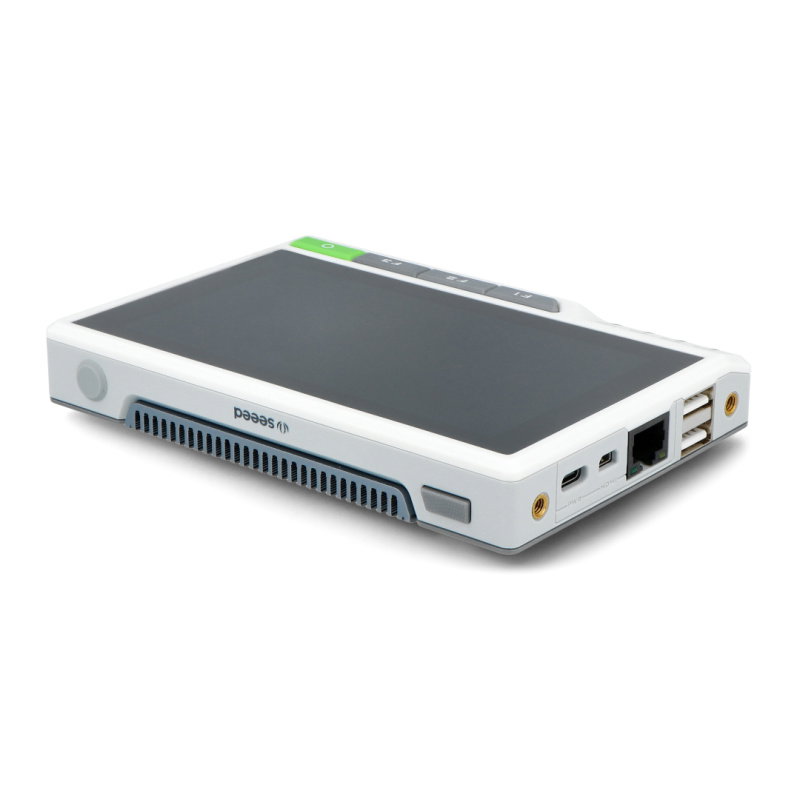

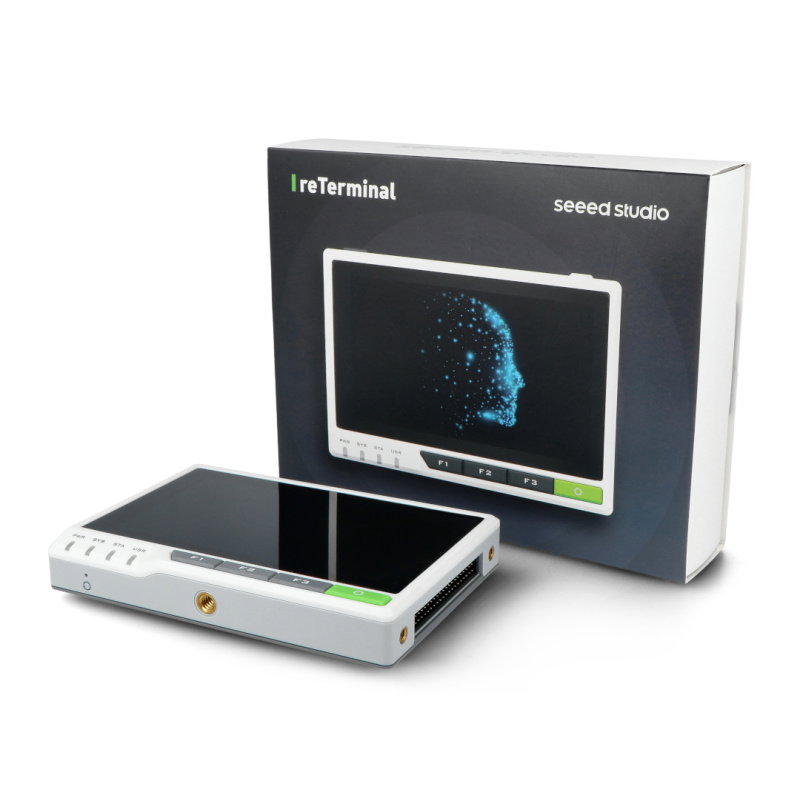

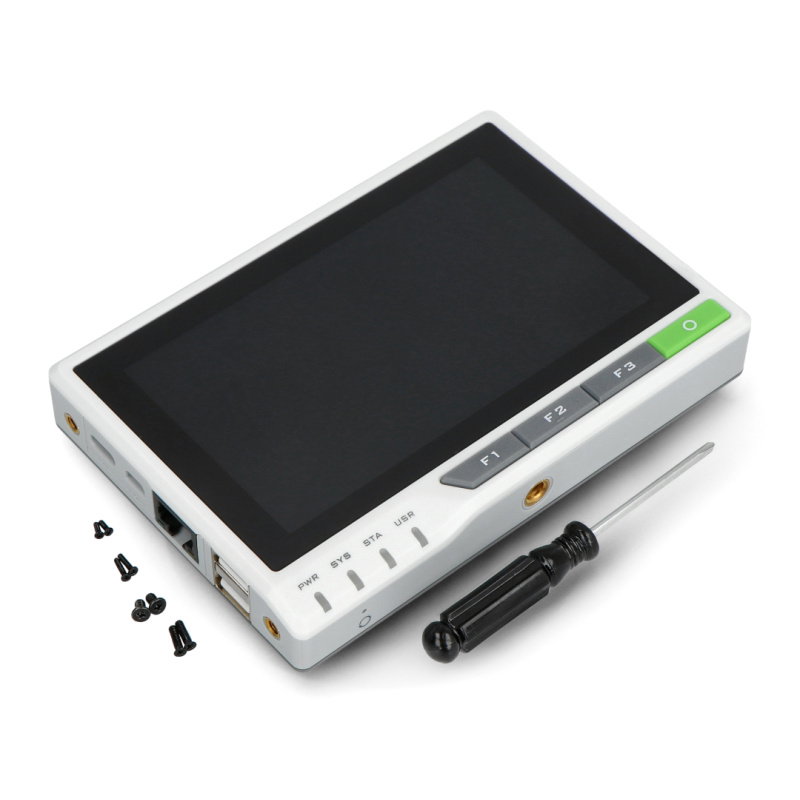

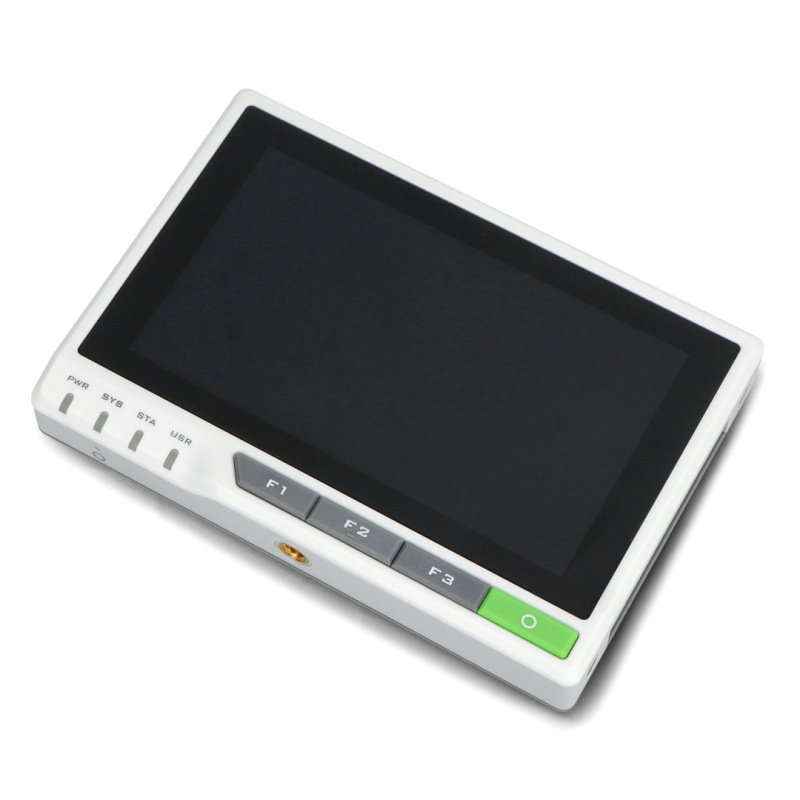

reTerminal CM4108032 - HMI Gerät mit Raspberry Pi CM4 und 5'' Touchscreen - SeeedStudio 110070108.

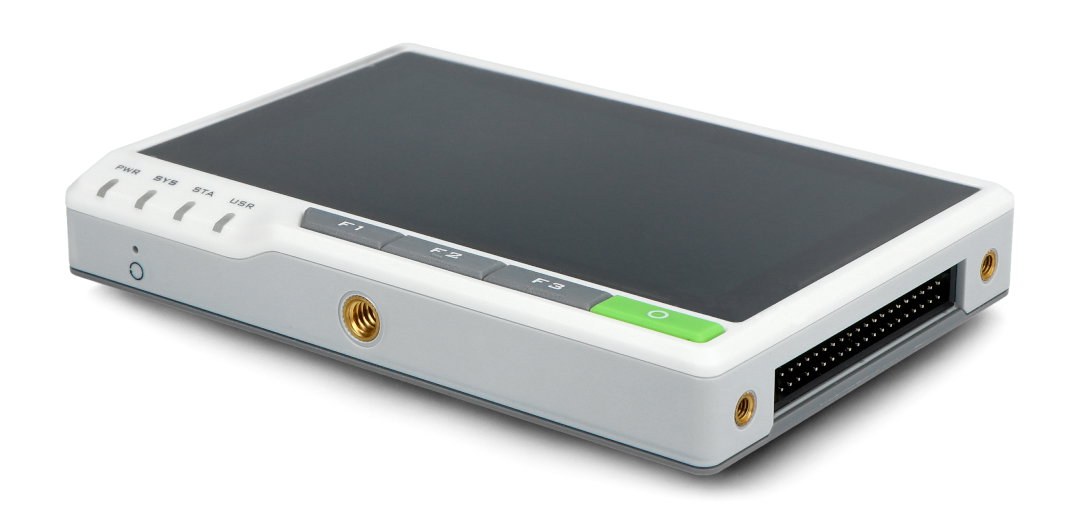

Mit reTerminal können Sie industrielle Prozesse überwachen und steuern.
Hauptmerkmale des Geräts
- Funktioniert gut mit künstlicher Intelligenz AI, Internet of Things IoT und Industrial Internet of Things IIoT Anwendungen
- Verfügt über einen interaktiven 5-Zoll-IPS-Bildschirm mit Multitouch-Funktionalität
- Verwendet ein eingebettetes Raspberry Pi CM4-Rechenmodul mit 8 GB RAM und 32 GB eMMC
- Bietet Unterstützung für WiFi 2,4 GHz / 5 GHz und Bluetooth 5.0 Low Energy
- Verfügt über eine Vielzahl von Anschlüssen - USB Typ A, Gigabit Ethernet, microHDMI, microSD
- Enthält zusätzliche Komponenten wie MIPI-Kamera-Schnittstelle, Lichtsensor, Beschleunigungsmesser, Summer und programmierbare Tasten
- Bietet Kompatibilität mit offiziellen Seeedstudio-Erweiterungskarten

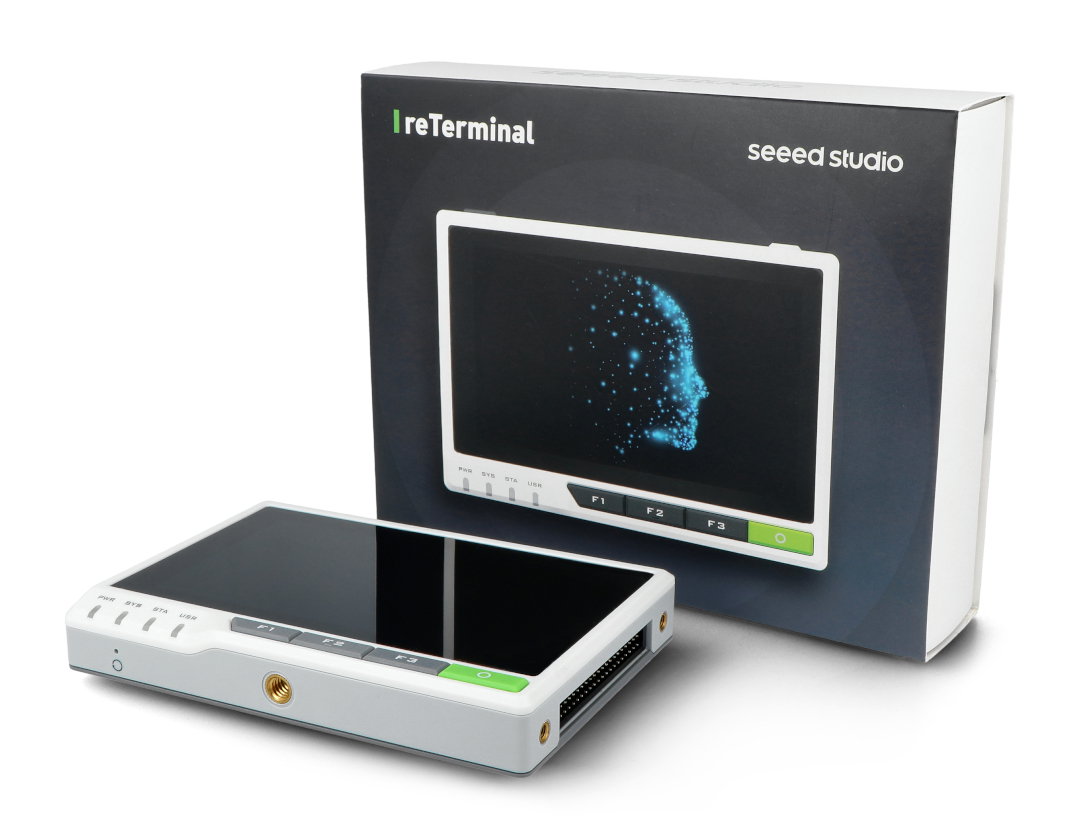

reTerminal
Das reTerminal CM4108032 ist ein vielseitiges Mensch-Maschine-Schnittstellengerät, das sich für eine Vielzahl von IoT- und KI-Anwendungen eignet. Sein modulares Design und seine fortschrittlichen Funktionen, einschließlich der Unterstützung einer Vielzahl von Schnittstellen und Verbindungen, ermöglichen eine breite Palette von Anwendungen, vom Design intelligenter Überwachungssysteme bis hin zur Entwicklung fortschrittlicher Lösungen für künstliche Intelligenz.
Eingebautes IPS-Display
Das Gerät verfügt über ein 5-Zoll-IPS-Display mit einer Auflösung von 720 x 1280 Pixeln, das leuchtende Farben und weite Betrachtungswinkel bietet. Der Touchscreen verfügt über Multi-Touch, was eine intuitive und bequeme Interaktion mit dem System ermöglicht, was für Anwendungen, die einen schnellen Zugriff auf Informationen und Steuerelemente erfordern, entscheidend ist.
Sehen Sie sich die anderen Seeedstudio-Produkte in unserem Angebot an!

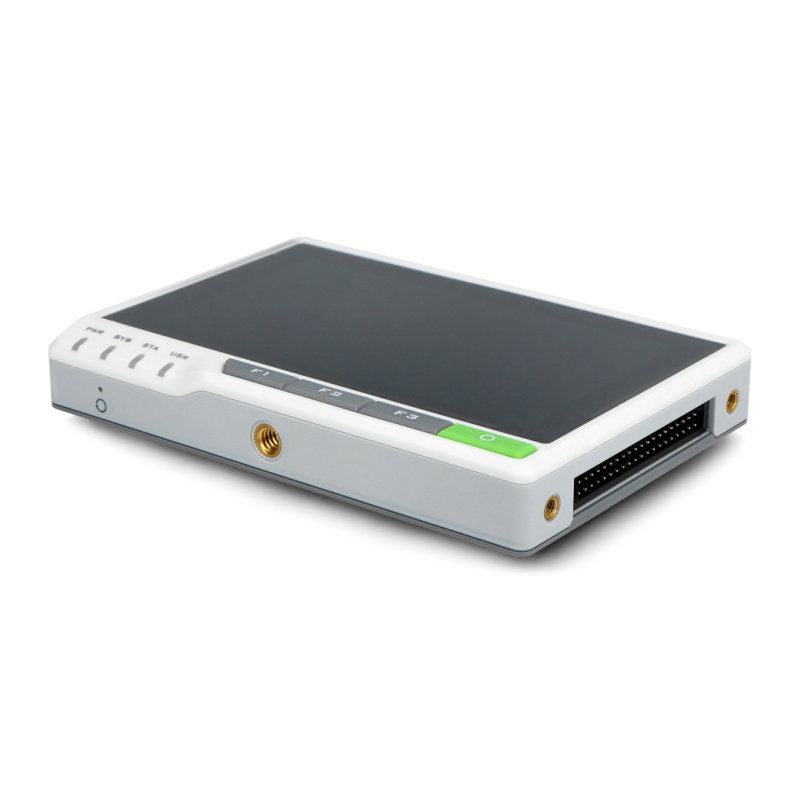

Das Gerät hat ein eingebautes IPS-Display mit Multitouch-Funktionalität.
Das Produkt verfügt über ein eingebautes Raspberry CM4-Modul.
Eingebautes Raspberry CM4-Rechenmodul
Das Herzstück des Geräts ist das Raspberry Pi Compute Module 4, das die Leistung eines mit 1,5 GHz getakteten Quad-Core Cortex-A72-Prozessors, 8 GB RAM und 32 GB eMMC bietet. Dieses leistungsstarke Modul bietet die nötige Rechenleistung, um komplexe Datenverarbeitung, Grafiken und KI-Algorithmen zu verarbeiten.
Zusätzliche Geräteeigenschaften
Neben der Grundausstattung bietet dieses Produkt eine Reihe zusätzlicher Features wie microSD-Unterstützung, MIPI-Kameraschnittstelle sowie USB- und HDMI-Anschlüsse. Dies ermöglicht eine flexible Erweiterung des Systems und eine einfache Integration mit einer Vielzahl von externen Geräten.
Das Produkt verfügt über ein eingebautes Computermodul aus der Raspberry Pi CM-Serie.
Technische Daten des Geräts
- Prozessor: Broadcom BCM2711, 4x 1,5GHz Cortex-A72 (ARM v8)
- ARBEITSSPEICHER: 8 GB
- eMMC-Speicher: 32 GB
- Display-Typ: 5'' LCD-Touchscreen, 720 x 1280 Pixel
- Drahtlose Konnektivität: WiFi und Bluetooth
- Kabelgebundene Verbindung: Ethernet, USB, microHDMI, MIPI CSI
- Ethernet-Anschluss: RJ45
- HDMI-Unterstützung: 1x microHDMI
- USB-Anschluss: 1x USB A
- MIPI CSI Schnittstelle: 1x 2-Kanal MIPI CSI Schnittstelle
- Videokomprimierung: H.265 (4Kp60 Decodierung), H.264 (1080p60 Decodierung, 1080p30 Codierung)
- Videowiedergabe: OpenGL ES 3.0
- Zusätzliche Ausgänge/Eingänge: 1x PCIe Host Gen 2, 26x GPIO-Anschlüsse, POE
- GPIO-Pins: bis zu 5x UART, bis zu 5x I2C, bis zu 5x SPI, 1x SDIO, 1x DPI, 1x PCM, 1x PWM, bis zu 3x GPCLK-Ausgänge
- Zusätzliche eingebaute Module: Beschleunigungssensor, RTC, Lichtsensor, Buzzer
- Stromversorgung: 5 V DC, 3 A
- Betriebstemperaturbereich: 0°C bis 70°C, für LCD-Bildschirm 0°C bis 60°C
- Abmessungen: 140 x 95 x 21 mm
- Gewicht: 285 g
Bevor Sie die Kamera über das 22-polige CSI-Kabel an die Platine anschließen, überprüfen Sie sorgfältig, dass die FFC-Kontakte nach oben zeigen.
Das Gerät bietet eine drahtlose WiFi- und Bluetooth-Kommunikation.
