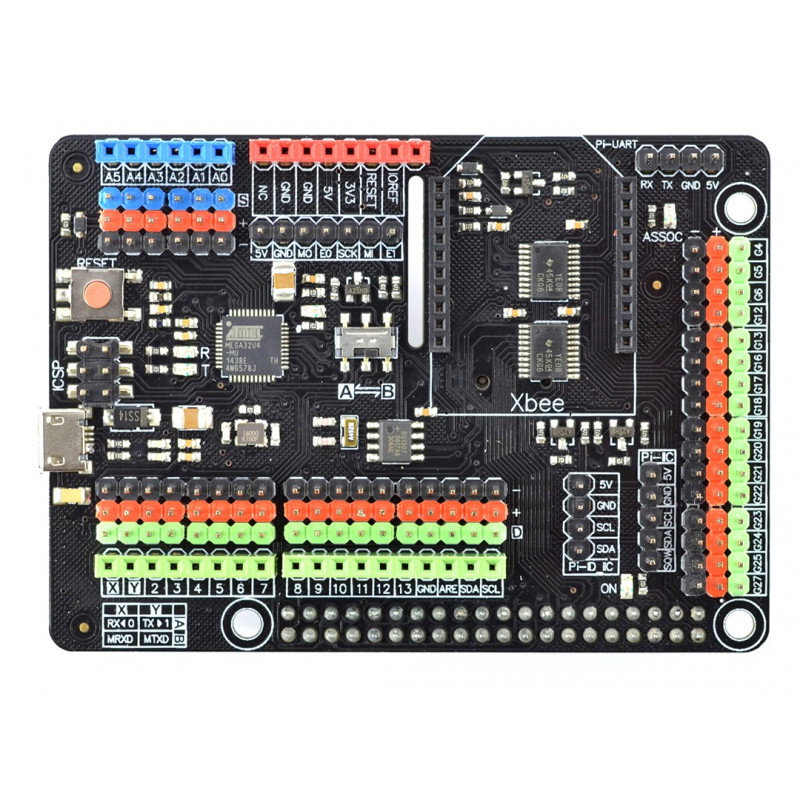

Arduino-Erweiterungsschild für Raspberry Pi 3B / 2B / B +

Index: DFR-03909 EAN: 6959420902699

Shield für Raspberry Pi mit ATmega32u4 Mikrocontroller bekannt von Arduino Leonardo. Das Board ermöglicht es Ihnen, die Rechenleistung des Raspberry Pi mit den Steuerungs- und Steuerungsfunktionen des Arduino zu verbinden.

Arduino-Erweiterungsschild für Raspberry Pi 3B / 2B / B +
20,50 €
17,23 € zzgl. MwSt.
Wartezeit: 4-6 Wochen
Bestellen
PayPal Bezahlung
Hersteller: DFRobot
Compatibility: Raspberry Pi

Produktbeschreibung: Arduino Expansion Shield für Raspberry Pi 3B/2B/B+

Shield für Raspberry Pi 3B/2B/B+ mit ATmega32u4 Mikrocontroller bekannt aus Arduino Leonardo. Das Board ermöglicht es Ihnen, die Rechenleistung des Raspberry Pi mit den Steuerungs- und Steuerungsfunktionen des Arduino zu verbinden. Beispielsweise kann im Fall eines mobilen Roboterprojekts ein Minicomputer aufgrund seiner Rechenleistung als Hauptgehirn fungieren, während Arduino Sensoren, Servomotoren usw. übernimmt.

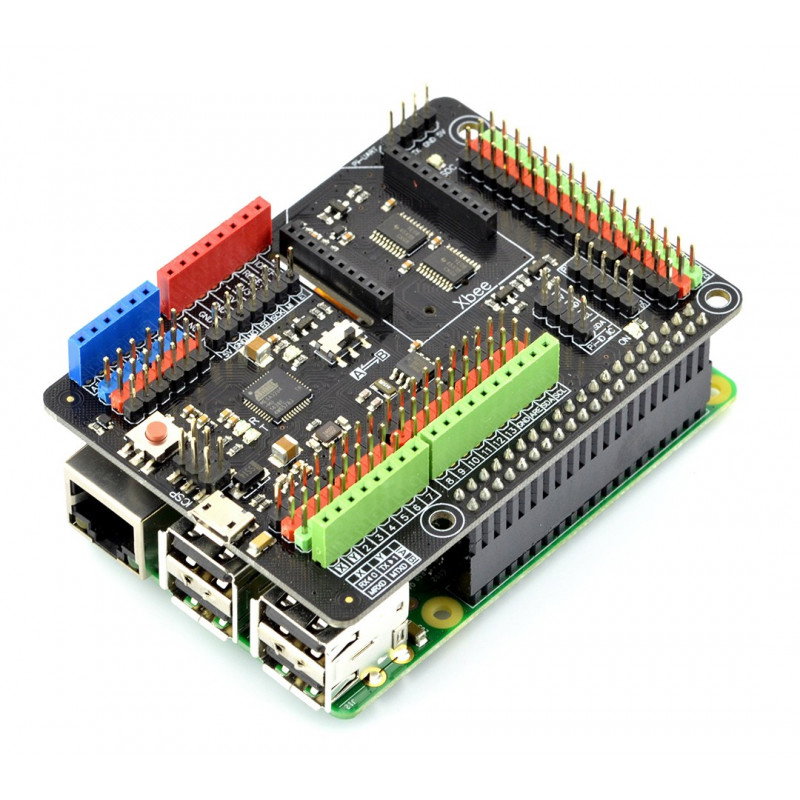

Arduino Expansion Shield do Raspberry Pi B

Das Board ist auf die Raspberry Pi Anschlüsse abgestimmt, eine genaue Beschreibung findet sich im Benutzerhandbuch .

Arduino Expansion Shield-Spezifikation

  • Betriebsspannung: 5 V
  • Das Modul ist mit Arduino Leonardo kompatibel:
    • Mikrocontroller: ATmega32u4
    • Anzahl der digitalen Pins: 20
    • Anzahl der PWM-Kanäle: 7
    • Anzahl der analogen Eingänge: 12
    • Flash-Speicher: 32 KB (4 KB sind für Bootloader reserviert)
    • SRAM-Speicher: 2,5 kB
    • EEPROM-Speicher: 1 kB
  • Das Modul funktioniert mit dem Raspberry Pi 3B/2B/B+
    • Abgeleitete Pins GPIO: 16
    • Abgeleitete Schnittstellen: I2C, ID_I2C, SPI, UART
  • Die Möglichkeit, Overlays, die sog Arduino-Schild
  • Anschluss für den direkten Anschluss des drahtlosen XBee-Kommunikationsmoduls
  • CR1220-Batteriefassung - die Batterie muss separat erworben werden
  • Fliesengrößen: 88 x 56 x 26 mm

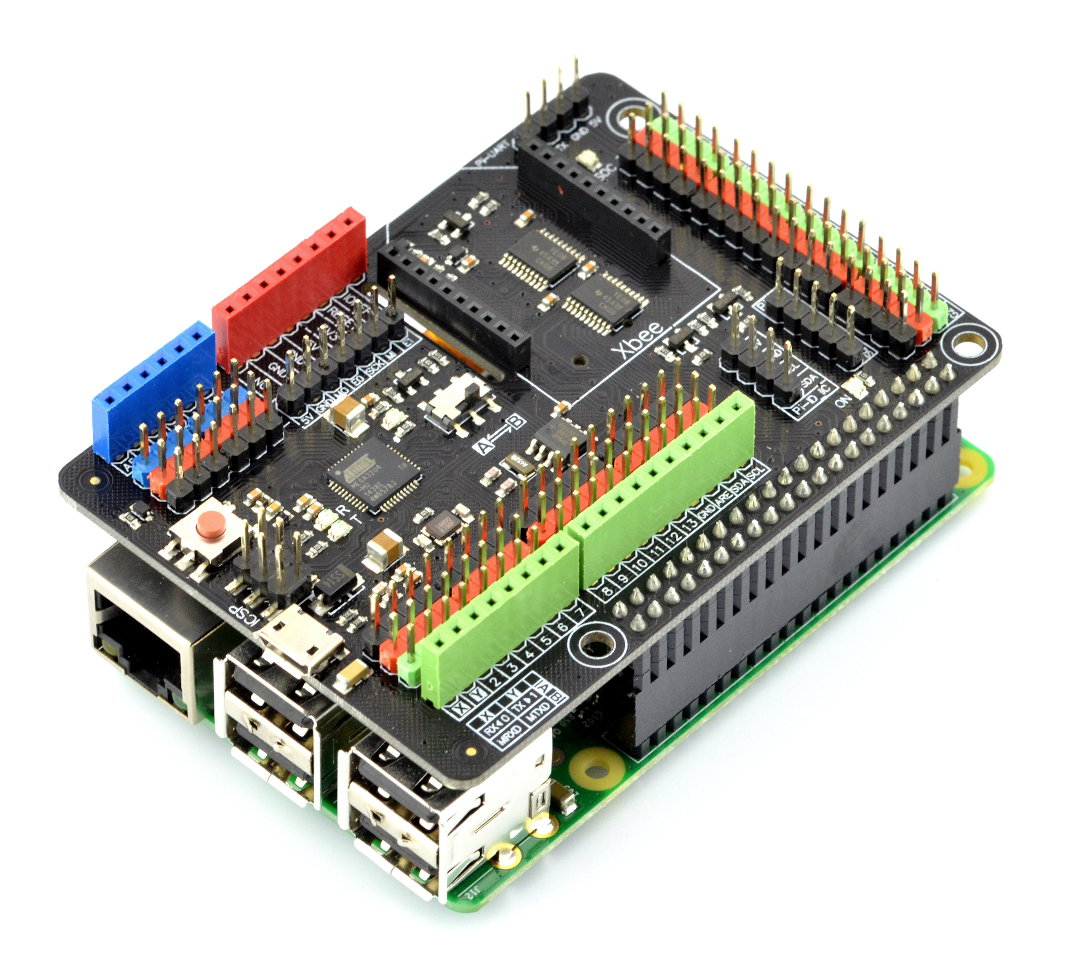

Arduino Expansion Shield do Raspberry Pi 3B/2B/B+

Die Platine verfügt außerdem über Anschlüsse zum Anbringen des drahtlosen XBee-Kommunikationsmoduls .

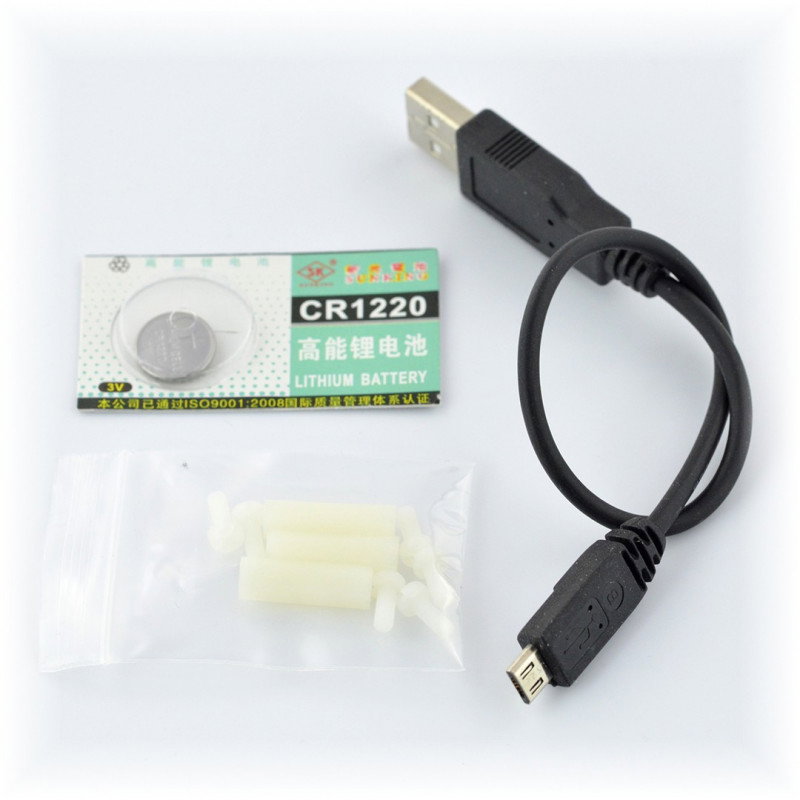

Inbegriffen

  • Hauptfliese
  • 20 cm langes USB-Kabel

Arduino mit „Himbeere“ oder wie kombiniert man die beiden beliebtesten Embedded-Plattformen?

Arduino Expansion Shield für Raspberry Pi 3B / 2B / B + ist ein äußerst interessantes Angebot für Benutzer von Raspberry Pi und dem Arduino-Ökosystem. Die Abschirmung hat die Form eines Raspberry Pi Hat-Moduls, an dessen Bord sich ein ATmega32u4-Mikrocontroller befindet. Das Design des Overlays ist mit Arduino Leonardo kompatibel, sodass Sie in einem Projekt die hohe Rechenleistung, Multimedia- und Systemfunktionen des Raspberry Pi mit dem Komfort der Arduino-Programmierung kombinieren können.

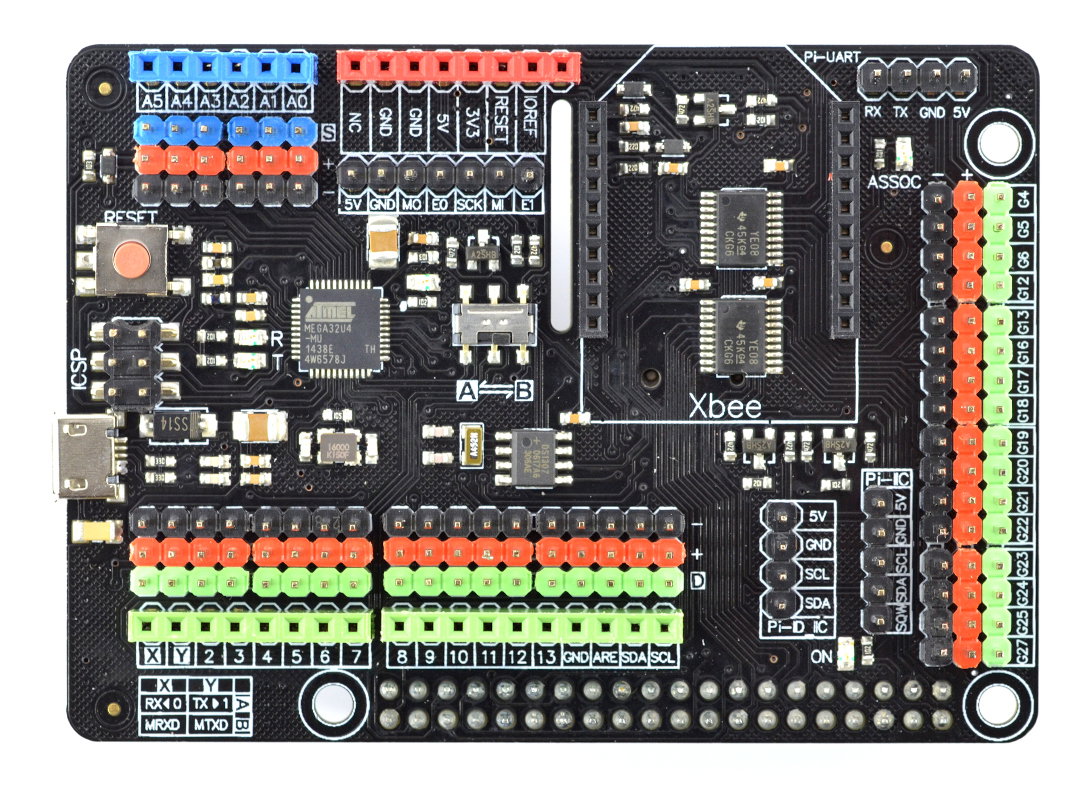

Auf der Oberseite der Abdeckung befindet sich ein Steckplatz (aus farbigen Goldpin-Buchsen), der mit dem Arduino-Shield-Standard kompatibel ist, sowie eine Reihe zusätzlicher Anschlüsse - darunter microUSB und Stiftleisten, die einen sicheren Zugriff auf die GPIO-Leitung des Minicomputers gewährleisten ( durch zwei Wandler mit logischen Pegeln 3,3 V ↔ 5 V). Es gab sogar eine Echtzeituhr DS1307.

Warum zwei Plattformen kombinieren?

Es ist erwähnenswert, dass der unglaubliche Vorteil einer solchen Kombination zweier scheinbar getrennter Ökosysteme die Möglichkeit ist, das Problem zu vermeiden, das normalerweise den Versuch verursacht, schnelle Steuer- oder Messfunktionen mit Hilfe eines Raspberry Pi zu implementieren.

Das Betriebssystem (z. B. Raspberry Pi OS) ist nicht für die Arbeit im Echtzeitregime geeignet, was die Arduino-Plattform perfekt bewältigt - gerade wegen des fehlenden Rechenaufwands, der mit dem Betrieb eines umfangreichen Betriebssystems verbunden ist.

PAKETBREITE 9 cm
PAKETHÖHE 3 cm
PAKETTIEFE 10.5 cm
PAKETGEWICHT 0.05 kg

Tomasz

04/25/22

Frage: Ist das Produkt mit dem rasberry pi 4B kompatibel?
Antwort: Das Overlay funktioniert auch mit dem RPi 4B.
