Produktbeschreibung: BME280 - I2C / SPI Feuchtigkeits-, Temperatur- und Drucksensor - 3,3 V / 5 V - Waveshare 15231
Feuchtigkeits-, Temperatur- und Drucksensor , der mit einer Spannung von 3,3 V oder 5 V mit einer I2C- und SPI-Schnittstelle versorgt wird. Messbereich: Temperatur: von -40 °C bis 85 °C , Luftfeuchtigkeit: von 0 % rF bis 100 % rF , Druck: von 300 hPa bis 1100 hPa .
Die Hauptmerkmale des BME280-Sensors - Waveshare 15231
- Standardkommunikation: I2C, konfigurierbare Adresse
- Unterstützt SPI-Kommunikation
- Funktioniert mit einer Spannung von 3,3 V und 5 V.
- Kompatibel mit: Raspberry Pi, Arduino, STM32

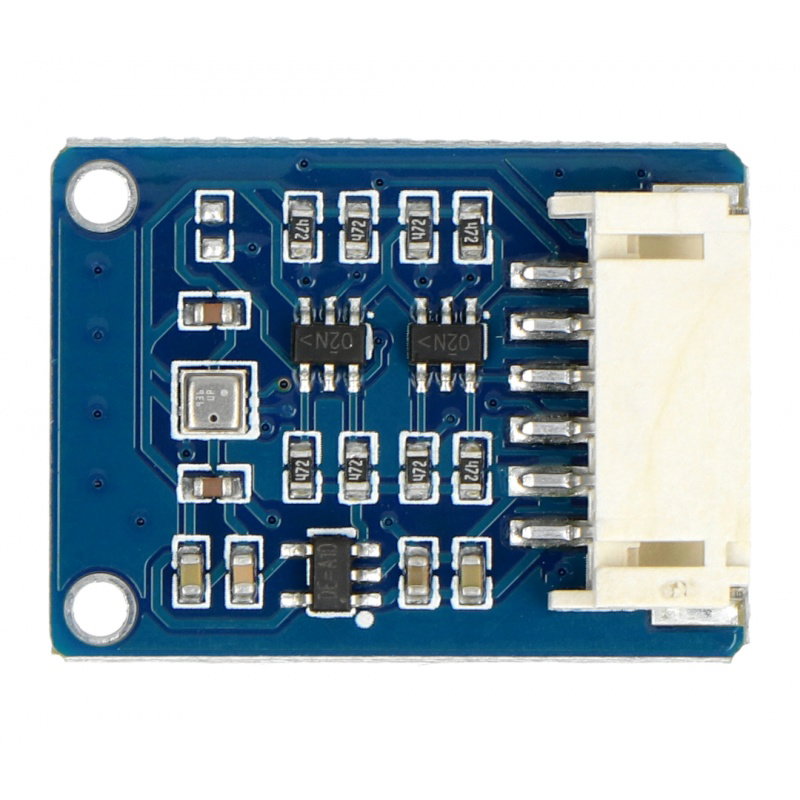

BME280 - Feuchtigkeits-, Temperatur- und Drucksensor I2C / SPI - 3,3 V / 5 V - Waveshare 15231.

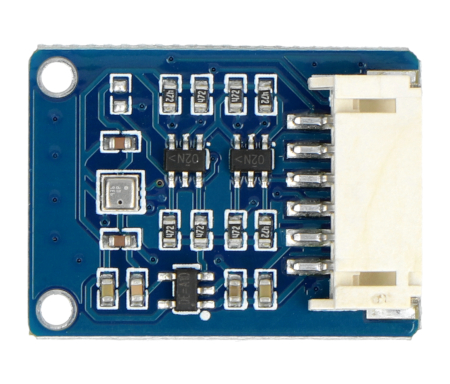

Leitungen des BME280-Sensors

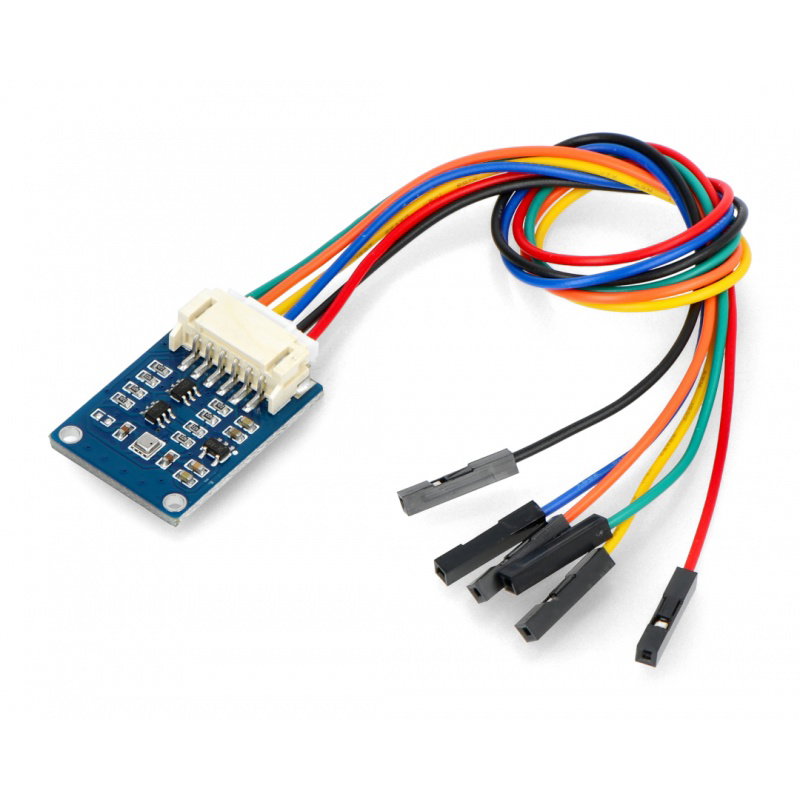

Die Platine hat einen 6-Pin-Anschluss mit einem mitgelieferten Kabel. Es kommuniziert über die I2C- oder SPI-Schnittstelle.

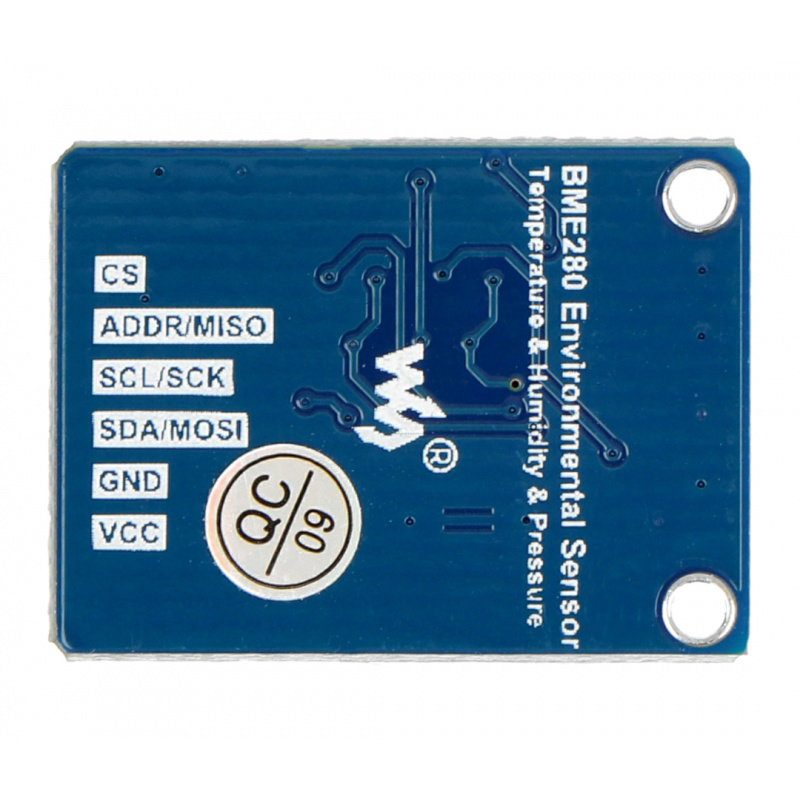

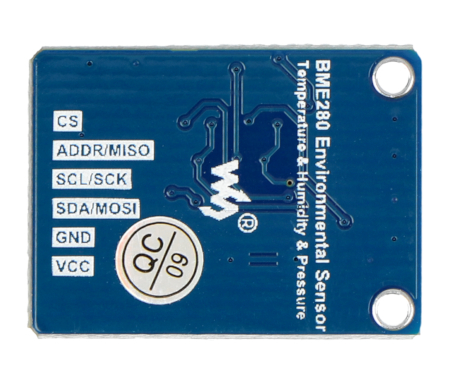

| Stift | Beschreibung |
|---|---|
| VCC | Versorgungsspannung 3,3 V / 5 V. |
| Masse | Layoutmaske. |
| SDA / MOSI | I2C-Datenpin / SPI-Bus-Ausgangsdatenleitung. |
| SCL/SCK | Clock-Pin der I2C-Schnittstelle / Clock-Leitung des SPI-Busses. |
| ADDR / MISO | I2C-Adressenauswahlstift, hoch - 0x77, niedrig - 0x76 / Eingangsdatenleitung des SPI-Busses. |
| CS | Nicht verbunden für I2C / Chip Select für SPI, aktiviert mit Low-State. |

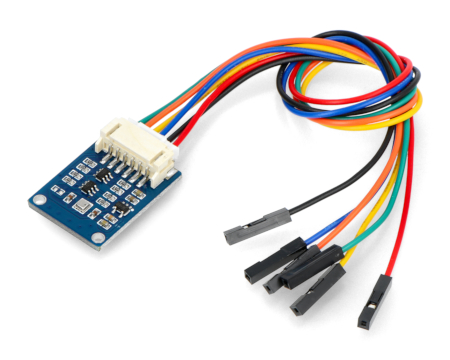

BME280 - Feuchtigkeits-, Temperatur- und Drucksensor I2C / SPI - 3,3 V / 5 V.
BME280-Sensorspezifikation
- Betriebsspannung: 3,3 V oder 5 V
- Schnittstelle: I2C / SPI
- Temperatur:
- Messbereich: -40°C bis 85°C
- Auflösung: 0,01 °C
- Genauigkeit: ± 1 ° C
- Feuchtigkeit:
- Messbereich: von 0 % bis 100 % rF
- Auflösung: 0,008 % rF
- Genauigkeit: ± 3 % rF
- Reaktionszeit: 1 Sek
- Verzögerung: ≤ 2 % RH
- Druck:
- Messbereich: von 300 hPa bis 1100 hPa
- Auflösung: 0,18 Pa
- Genauigkeit: ± 1 hPa
- Stromaufnahme: bis 0,1 mA / 1 Hz
- Abmessungen: 27 x 20 mm
- Abmessungen der Befestigungslöcher: 2 mm

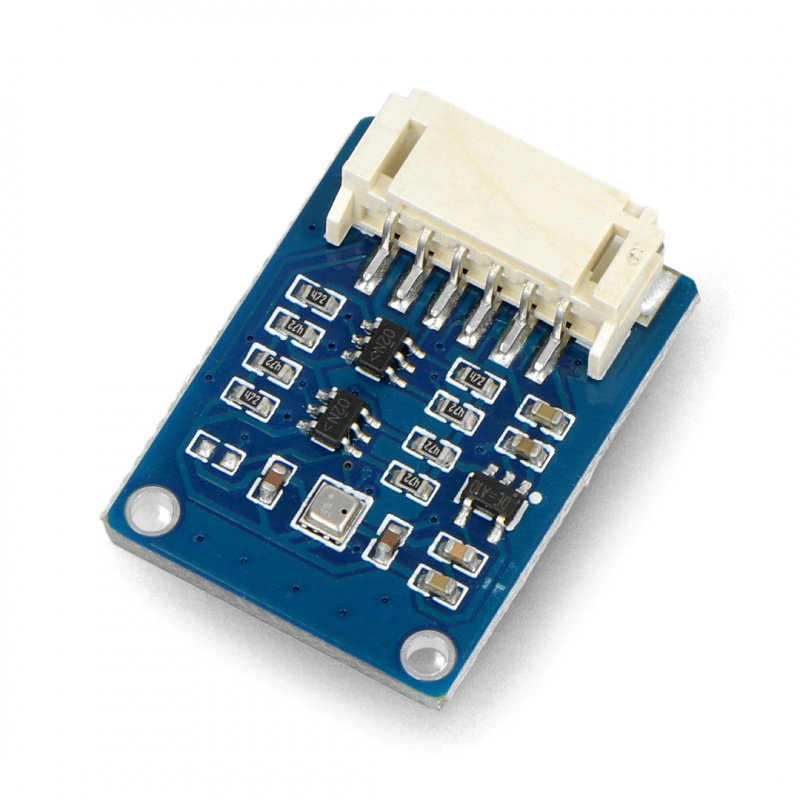

BME280 - Feuchtigkeits-, Temperatur- und Drucksensor I2C / SPI - 3,3 V / 5 V - Waveshare 15231
Der BME280 Sensor von Waveshare ist ein praktischer Detektor, der für drei Aufgaben zuständig ist: die aktuelle Messung von Temperatur, Luftfeuchtigkeit und Luftdruck. Es wird mit einer Spannung von 3,3 V oder 5 V versorgt.
Das Produkt ist mit einer praktischen I2C- und SPI-Schnittstelle ausgestattet, wodurch es bequem mit der ausgewählten programmierbaren Elektronik verbunden werden kann. Es ist vollständig kompatibel mit Arduino-, Raspberry Pi- und STM32-Modulen.
BME280 - Feuchtigkeits-, Temperatur- und Drucksensor für programmierbare Elektronik
BME280 - Feuchtigkeits-, Temperatur- und Drucksensor I2C / SPI - 3,3 V / 5 V - Waveshare 15231 - arbeitet im Temperaturbereich -40 ℃ - + 85 ℃. Es misst Druck im Bereich von 300 hPa - 1100 hPa.
Dieser Sensor wird sich sicherlich in vielen elektronischen Projekten als nützlich erweisen, einschließlich des Baus Ihrer eigenen Wetterstation. Wir empfehlen Ihnen auch, alle in Botland verfügbaren Detektoren zu überprüfen!
