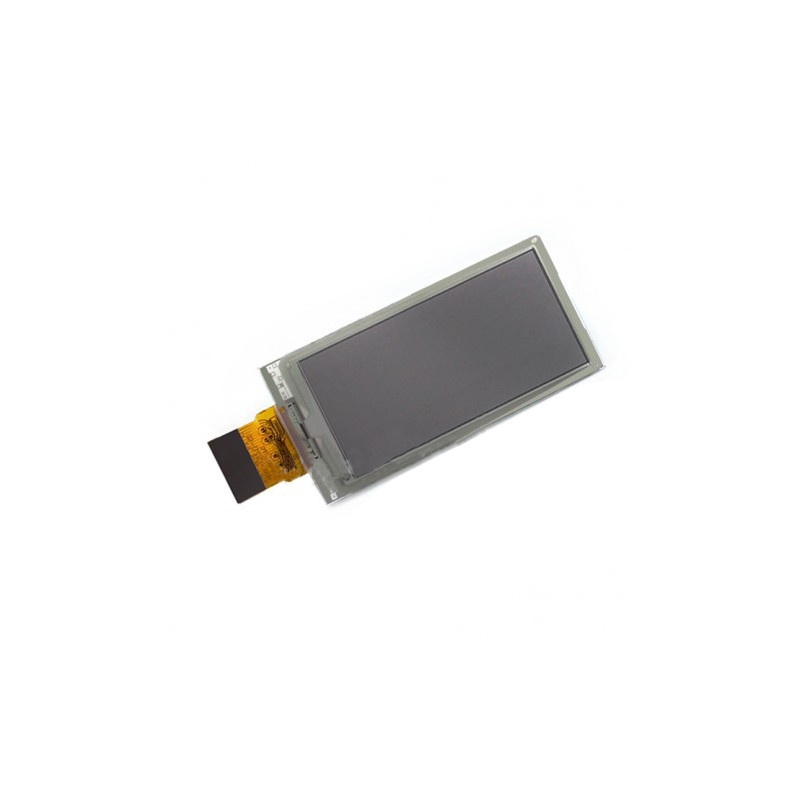

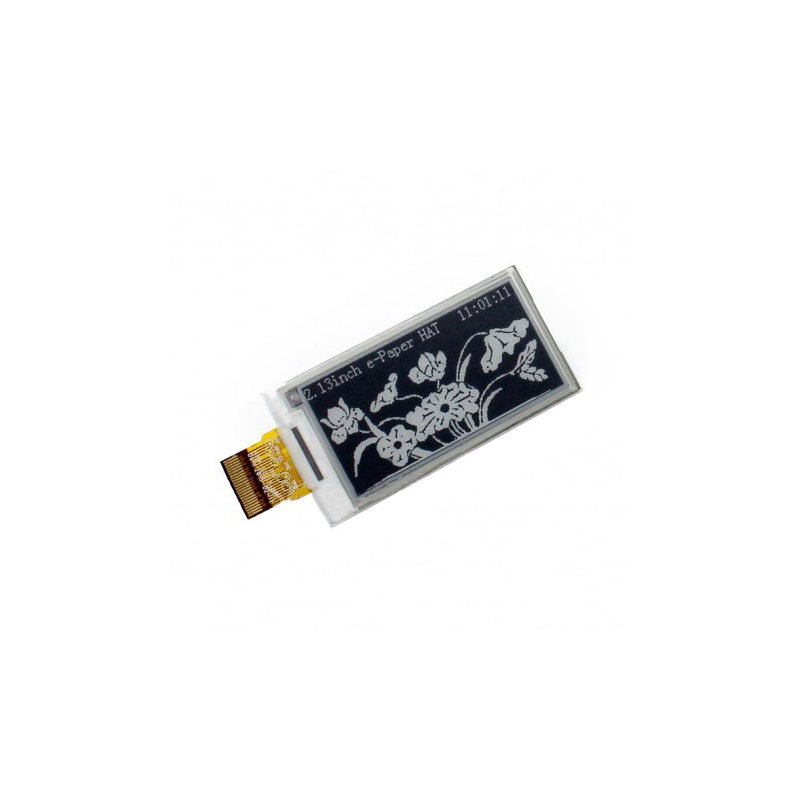

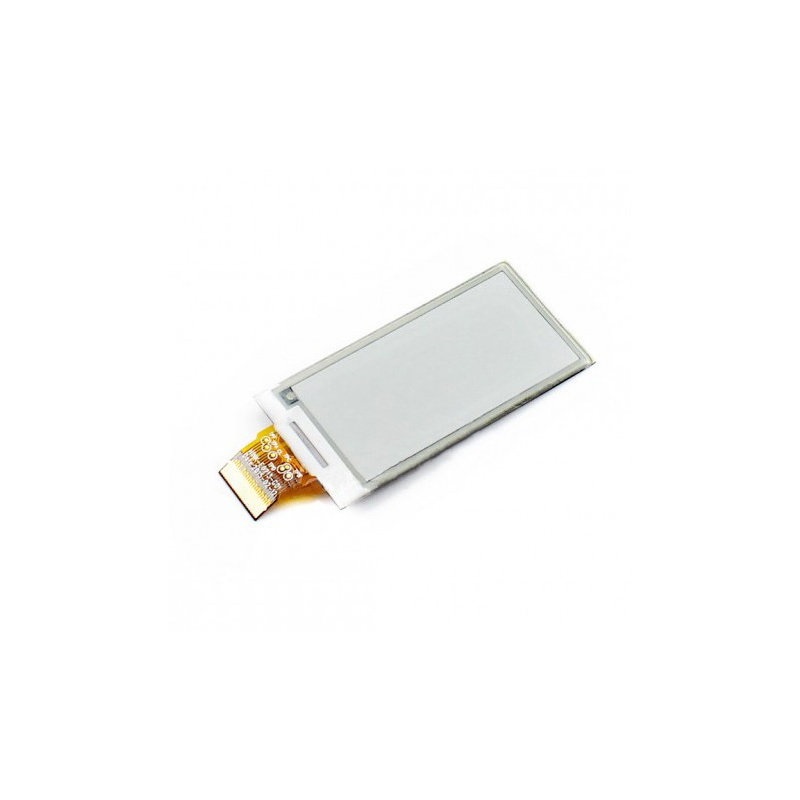

Produktbeschreibung: E-Paper 2.13'' 250x122px - Display (ohne Modul) für Overlay für Raspberry Pi - Waveshare 12672
E-Paper-Display mit einer Diagonale von 2,13'' und einer Auflösung von 250 x 122 px. Es kommuniziert über die 3-Draht- oder 4-Draht-SPI-Schnittstelle und unterstützt eine teilweise Aktualisierung der Anzeige. Entwickelt für die Verwendung mit der Raspberry Pi-Kappe. E-Paper-Bildschirme zeichnen sich durch geringen Energieverbrauch, breiten Betrachtungswinkel und klares Bild aus, ohne angeschlossene Stromversorgung. Es ist eine ideale Wahl für Anwendungen wie: Regaletiketten, Industrieinstrumente usw. Das Kit enthält nur das Display, ohne das Modul / die Abschirmung für den Raspberry Pi. Es kann als Ersatz für das Display-Kit mit Overlay verwendet oder mit dem Raspberry Pi-Overlay für E-Paper-Bildschirme verbunden werden.
Das Produkt ist mit Raspberry kompatibel
Der Hersteller stellt für den Raspberry Pi eine Bedienungsanleitung zur Verfügung.
Die Hauptmerkmale des Waveshare E-Paper-Displays
- Keine Hintergrundbeleuchtung, zeigt lange Zeit das letzte Bild an, auch wenn es von der Stromversorgung getrennt ist.
- Sehr geringer Stromverbrauch, Strom wird nur zum Auffrischen des Bildschirms benötigt.
- Der Hersteller stellt alle Programmierressourcen und Anleitungen (Platinendiagramm, Beispiele für Raspberry Pi / Jetson Nano / Arduino / STM32) zur Verfügung.
Das Modul ist so konzipiert, dass es mit der Kappe für den Raspberry Pi funktioniert.
E-Paper-Display-Spezifikation
- Das Modul ist kompatibel mit Raspberry Pi Version 3, 2 und Zero
- Versorgungsspannung: 3,3 V
- Schnittstelle: 3-Draht-SPI, 4-Draht-SPI
- Pixelgröße: 0,194 x 0,194 mm
- Auflösung: 250 x 122 Pixel
- Anzeigefarben: schwarz, weiß
- Graustufe: 2
- Teilaktualisierungszeit: 0,3 s
- Vollständige Aktualisierungszeit: 2 s
- Stromverbrauch während der Aktualisierung: 26,4 mW
- Standby-Stromverbrauch: bis zu 0,017 mW
- Betrachtungswinkel: über 170°
- Außenmaße: 29,2 x 59,2 x 1,05 mm
Raspberry Pi Miniaturbildschirm
E-Paper 2.13 '' 250x122px - Display (ohne Modul) für das Raspberry Pi Overlay - Waveshare 12672 ist ein Miniaturbildschirm, geeignet für viele moderne elektronische Projekte.
Das für den Raspberry Pi erstellte Display wird bei Konstruktionen im Bereich tragbarer Elektronik, kleiner tragbarer Geräte oder elektronischer Etiketten nützlich sein. Die E-Paper-Technologie macht die Displayanzeigen auch bei intensivem Tageslicht in einem weiten Winkel perfekt sichtbar - genau so, als wären sie auf ein normales Blatt Papier gedruckt.
Geringer Stromverbrauch und einfache Anwendung
Das E-Paper 2.13'' Display mit einer Auflösung von 250x122px ist für den Anschluss an das Waveshare E-Paper Shield Modul für Raspberry Pi ausgelegt - diesmal bieten wir jedoch nur das Display, ohne das Modul an. Es wird im Schadensfall als Ersatz für den im Set gekauften Bildschirm nützlich sein.
Einer der größten Vorteile von E-Paper-Displays ist die Energieeffizienz – der Stromverbrauch tritt praktisch nur dann auf, wenn das Bild aktualisiert wird. Der Bildschirm kommuniziert mit dem Modul über eine 3- oder 4-Draht-SPI-Schnittstelle. Auf der Website des Herstellers finden Sie zahlreiche Materialien, die Ihnen den Einstieg in den Bildschirm erleichtern – einschließlich vorgefertigter Programmbeispiele für verschiedene Plattformen (Raspberry Pi, Arduino, STM32 und andere).
