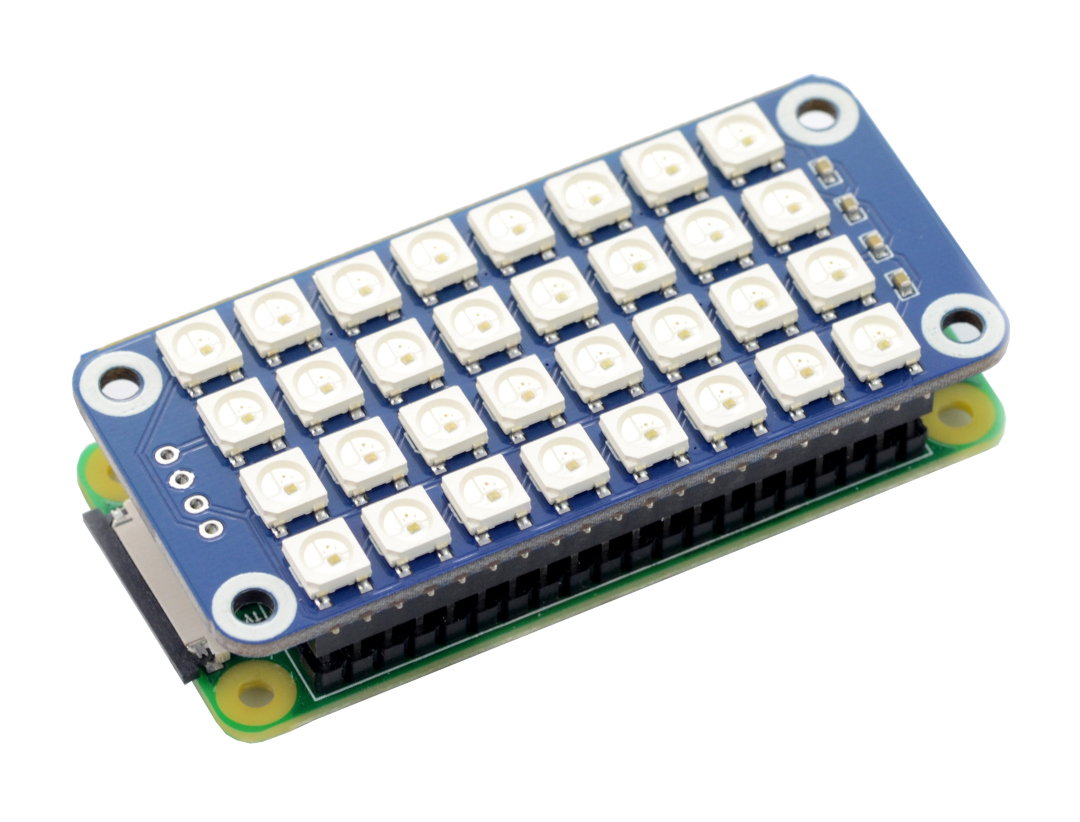

Produktbeschreibung: RGB LED Hat - Overlay für Raspberry Pi 4B / 3B+ / 3B / Zero - Waveshare 12725
Abschirmung für Raspberry Pi, enthält 8 x 4 LED-Matrix bestehend aus WS2812B-Dioden. Jede LED kann individuell eingestellt werden. Das Gerät hat Abmessungen von 65 x 30 mm, es funktioniert mit Raspberry Pi 4B / 3B+ / 3B / Zero / Zero W. Es hat auch einen Anschluss, der den Anschluss an jeden Mikrocontroller ermöglicht.
Das Overlay ist auf den Rasperry Pi Zero abgestimmt.
Gegenstand des Verkaufs ist ein Schild, der Minicomputer Raspberry Pi kann separat erworben werden.
Pinbelegung des Overlays
Die Geräte verfügen über einen 40-poligen GPIO-Anschluss für Raspberry und einen 4-poligen Anschluss zum Anschluss an beliebige Mikrocontroller.

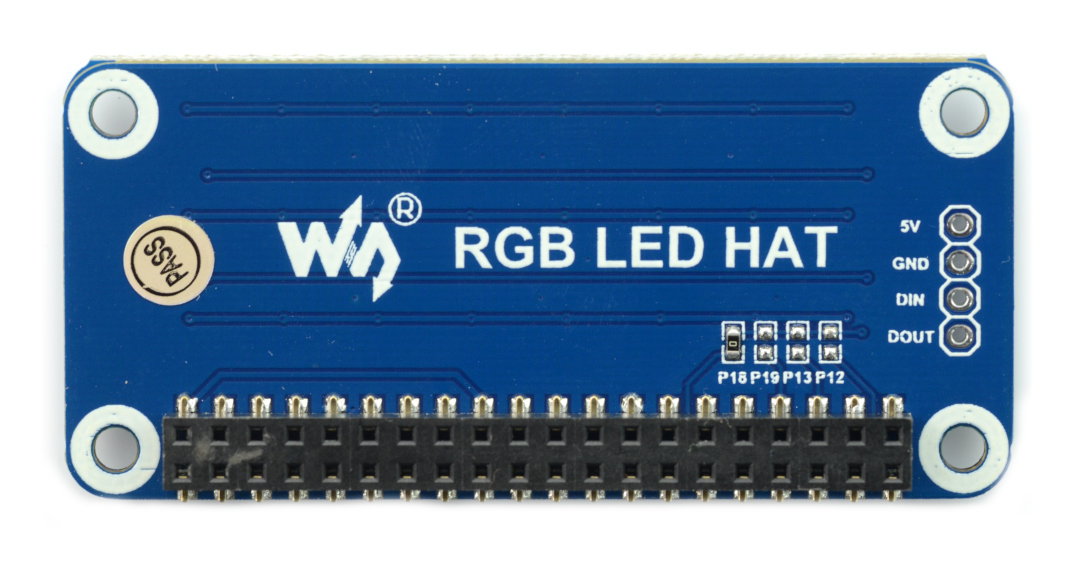

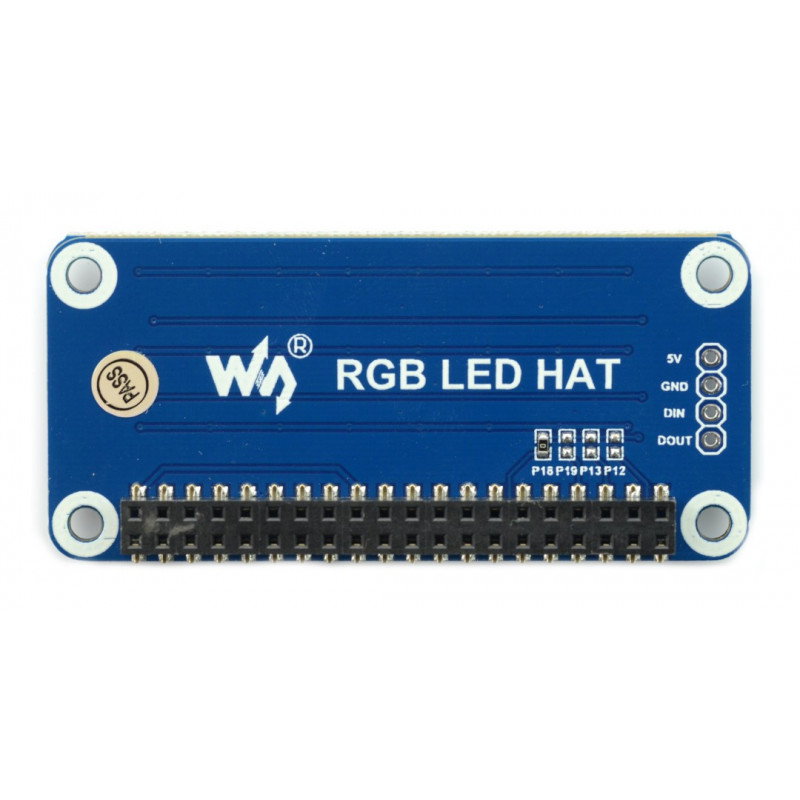

Die Kabel sind auf der Rückseite der Platine gekennzeichnet, was den Anschluss erleichtert.
| Stift | Beschreibung |
|---|---|
| 5V | Versorgungsspannung: 5 V. |
| Masse | Die Masse des Systems. |
| LÄRM | Steuersignaleingang. |
| AUS | Steuersignalausgang. |
|
Verbindung mit Himbeere Das Benutzerhandbuch des Herstellers enthält einen Beispiel-Python-Handler. |
RGB-LED-HAT-Overlay-Spezifikation
- Stromversorgung: 5V
- Diodentyp: WS2812B
- Anzahl LEDs: 8 x 4 - 32 LEDs
- Helligkeit: Auf 256 Helligkeitsstufen eingestellt
- Farbtiefe: 24 Bit
- Datengeschwindigkeit: 800 kB/s
- Das Set beinhaltet Schrauben und Abstandshalter
- Modulabmessungen: 65 x 30 mm
RGB-LED-Hut für Raspberry Pi 4B / 3B + / 3B / Zero
Wir empfehlen den RGB LED Hat für Raspberry Pi 4B / 3B+ / 3B / Zero mit WS2812B LEDs. Es wurde entwickelt, um mit dem Minicomputer Raspberry Pi zu arbeiten.
Das Gerät hat eine kleine Größe - es ist eine kompakte Platine, die eine 8 x 4 LED-Matrix mit den oben genannten LEDs hat. Das Ganze wurde so programmiert, dass jede Diode einzeln eingestellt werden kann, was eine perfekte Anpassung des RGB LED Hat an den Raspberry Pi an die Bedürfnisse des Projekts ermöglicht.
RGB LED Hat für Raspberry Pi mit vielseitiger Verwendung
RGB LED Hat für Raspberry Pi 4B / 3B + / 3B / Zero passt auf bis zu 4 verschiedene Modelle von Minicomputern. Darüber hinaus verfügt es über einen speziellen Anschluss, mit dem Sie jeden Mikrocontroller anschließen können. Außerdem finden wir im RGB LED Hat für den Raspberry Pi einen 40-poligen GPIO-Anschluss für den Raspberry Pi.
Die LEDs haben bis zu 256 Helligkeitsstufen und eine Farbtiefe von 24 Bit. Das Set mit dem RGB LED Hat für Raspberry Pi 4B / 3B+ / 3B / Zero enthält Schrauben und Abstandshalter, die für die Montage benötigt werden.
