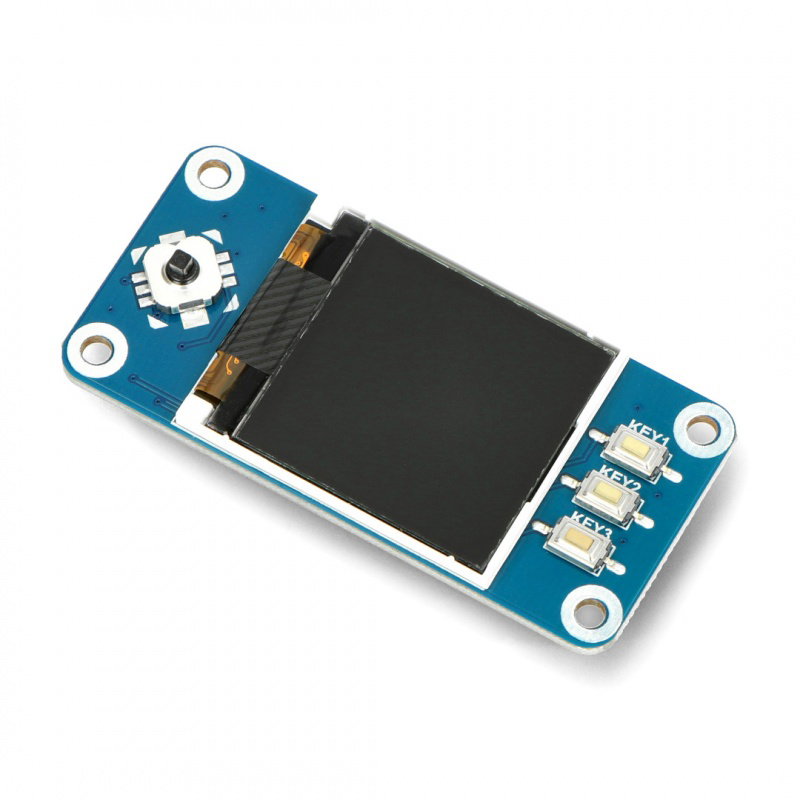

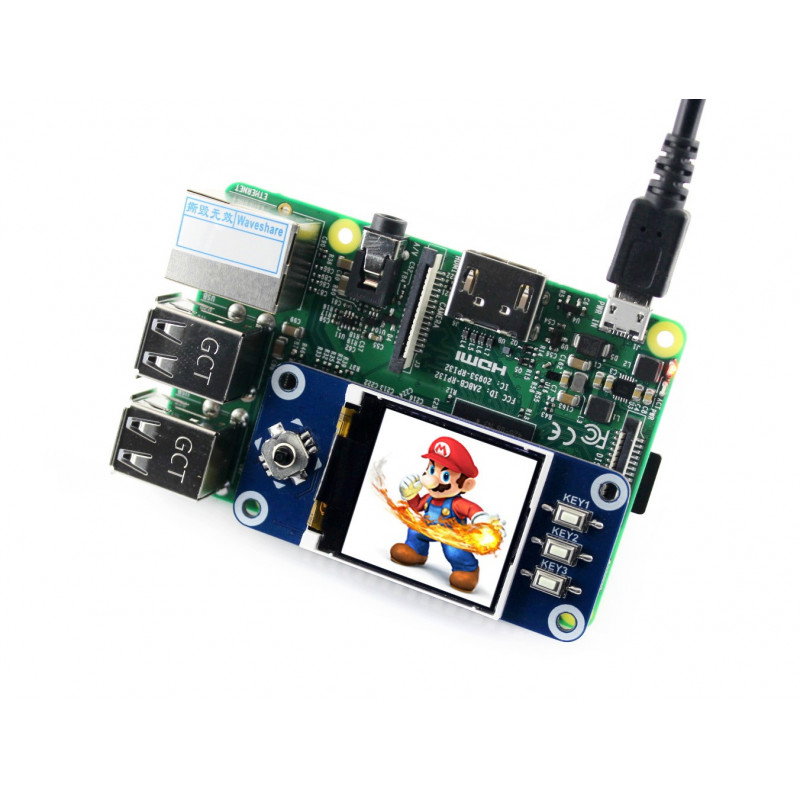

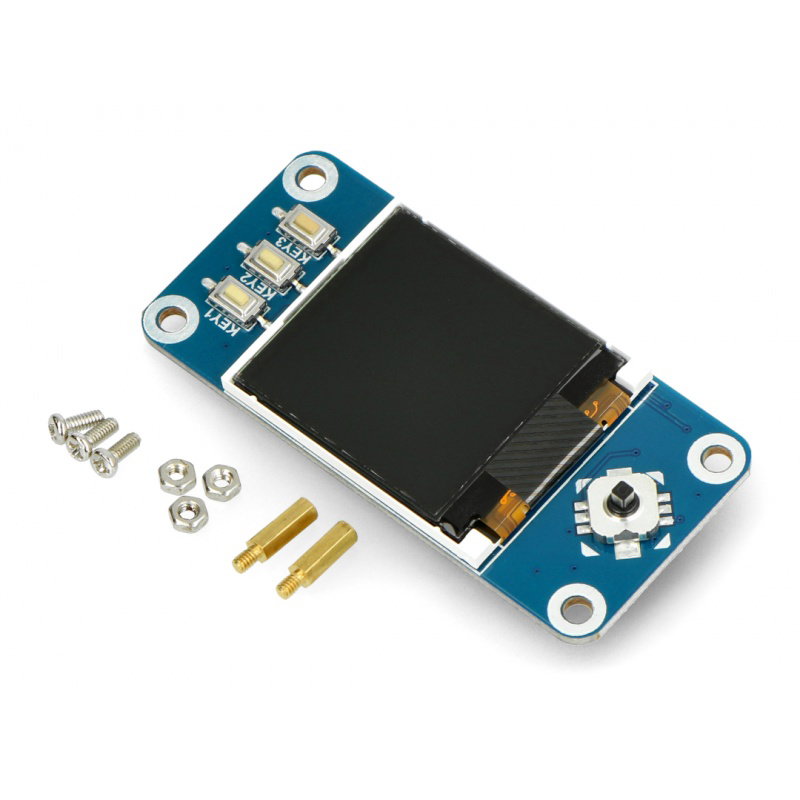

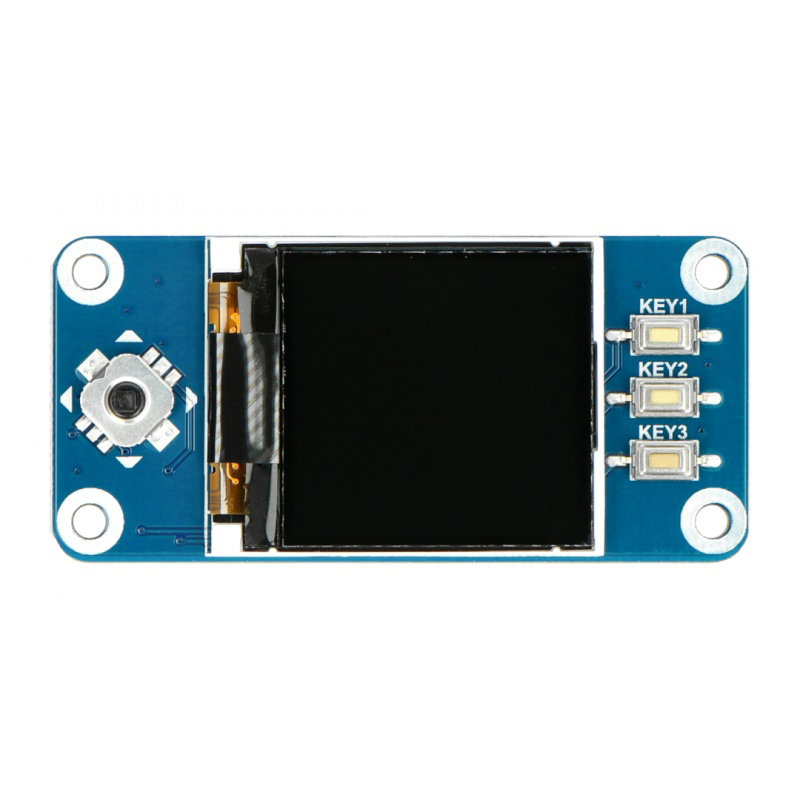

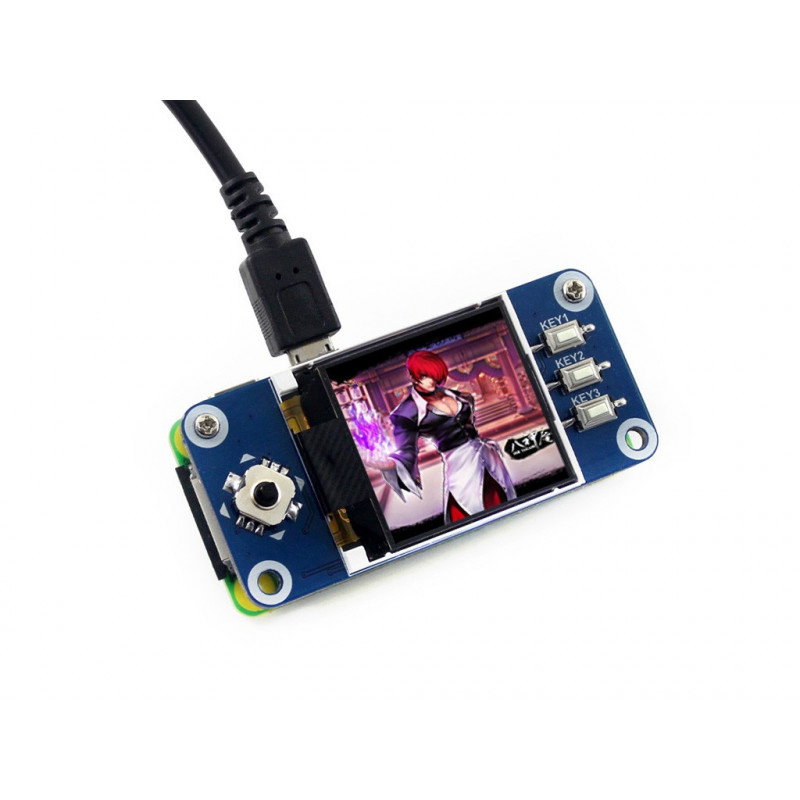

LCD TFT 1,44 '' 128x128px SPI - Hut für Raspberry Pi 4/3 + / 3/2 / Zero - Waveshare 13891
Shield für Raspberry Pi mit RGB-LCD-TFT-Display mit einer Diagonale von 1,44" und einer Auflösung von 128 x 128 Pixel . Der Bildschirm basiert auf dem ST7735S- Controller, kommuniziert über den SPI-Bus. Das Board verfügt außerdem über einen Joystick und drei Tasten.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: LCD TFT 1,44 '' 128x128px SPI - Hut für Raspberry Pi 4/3 + / 3/2 / Zero - Waveshare 13891
Shield für Raspberry Pi mit RGB-LCD-TFT-Display mit einer Diagonale von 1,44" und einer Auflösung von 128 x 128 Pixel. Der Bildschirm basiert auf dem ST7735S-Treiber, kommuniziert über den SPI-Bus. Das Board verfügt außerdem über einen Joystick und drei Tasten. Die Display eignet sich perfekt für die Anzeige von Bildern und Text, flüssige Animationen und Videos können nicht angezeigt werden.
Haupteigenschaften
- Standardverbindung über den GPIO-Anschluss mit dem Raspberry Pi 4 / 3+ / 3/2 / Zero / Zero W
- Das Board hat: 1x Joystick (5-Position), 3x Tasten

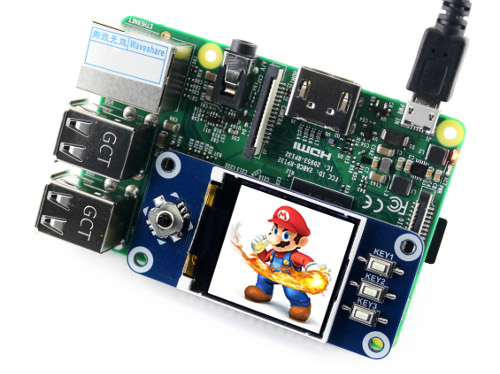

Verkaufsgegenstand ist ein Overlay mit Display, der Minicomputer Raspberry Pi kann separat erworben werden.
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.
Führt
Das Overlay hat eine SPI-Schnittstelle, das Board hat außerdem drei Tasten und einen Joystick.
Der Hersteller stellt Treiber und eine kurze Schritt-für-Schritt-Anleitung im GIF-Format zur Verfügung. |
Spezifikation
- Treiber: ST7735S ( Dokumentation )
- Schnittstelle: SPI
- Anzeigefarbe: RGB, 65K
- Auflösung: 128 x 128 Pixel
- Versorgungsspannung: 3,3 V
- Hintergrundbeleuchtung: LED
- Abmessungen: 65 x 30,2 mm
| Symbol | Himbeer-Pi-Stift | Beschreibung |
|---|---|---|
| SCHLÜSSEL 1 | P21 | 1 / GPIO-Taste. |
| SCHLÜSSEL 2 | P20 | 2 / GPIO-Taste. |
| SCHLÜSSEL 3 | P16 | 3 / GPIO-Taste. |
| Joystick nach oben | P6 | Joystick nach oben. |
| Joystick nach unten | P19 | Joystick nach unten. |
| Joystick nach links | P5 | Joystick nach links. |
| Joystick rechts | P26 | Joystick nach rechts. |
| Joystick Drücken | P13 | Joystick-Taste. |
| SCLK | P11 / SCLK | SPI-Taktlinie. |
| MOSI | P10 / MOSI | SPI-Datenleitung. |
| Gleichstrom | P25 | Daten-/Befehlsauswahl (High für Daten, Low für Befehle. |
| CS | P8 / CE0 | Chipauswahl, aktiviert durch Low-Zustand. |
| RST | P27 | System-Reset, aktiviert mit Low-Zustand. |
| BL | P24 | Hintergrundbeleuchtung. |
Ein Miniaturschild mit Display für den Raspberry Pi
Das von uns angebotene Produkt ist ein Miniatur-Erweiterungsmodul, das für die Arbeit mit Einplatinen-Minicomputern Raspberry Pi in den Versionen 4/3 + / 3/2 und Zero ausgelegt ist.
LCD-Bildschirm TFT 1,44 '' 128x128px SPI - Hat für Raspberry Pi 4/3 + / 3/2 / Zero - Waveshare 13891 basiert auf dem integrierten ST7735S-Grafiktreiber, für den Sie fertige Bibliotheken verwenden können, die vom Boardhersteller bereitgestellt werden.
Anwendungsbeispiele
Mit dem vorgestellten Raspberry-Pi-Touchscreen und dem Raspberry-Pi-Zero-Board können Sie eine kleine Spielkonsole bauen, indem Sie den eingebauten Mini-Joystick und drei Funktionstasten verwenden, die sich an der gegenüberliegenden Kante des Boards befinden.
Waveshare 13891 Bildschirm - LCD TFT 1,44 '' 128x128px SPI - Hut für Raspberry Pi 4/3 + / 3/2 / Zero eignet sich auch perfekt als Grundlage für den Bau eines kleinen tragbaren Geräts, das verschiedene nützliche Funktionen erfüllt. In diesem Fall lohnt es sich, die Erweiterung des Systems um ein Power-Subsystem mit einer kleinen Batterie oder einem Batteriesatz in Betracht zu ziehen - im Botland-Shop finden Sie alle dafür erforderlichen Module.
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | LCD-TFT |
| Bildschirm - diagonal | 1,44 '' |
| Bildschirm - Schnittstelle | SPI |
| Bildschirmberührung | Nicht |
| Bildschirmauflösung | 128 x 128 Pixel |
| Breite | 5 cm |
| Höhe | 2,1 cm |
| Tiefe | 7 cm |
| Gewicht | 0,021 kg |
