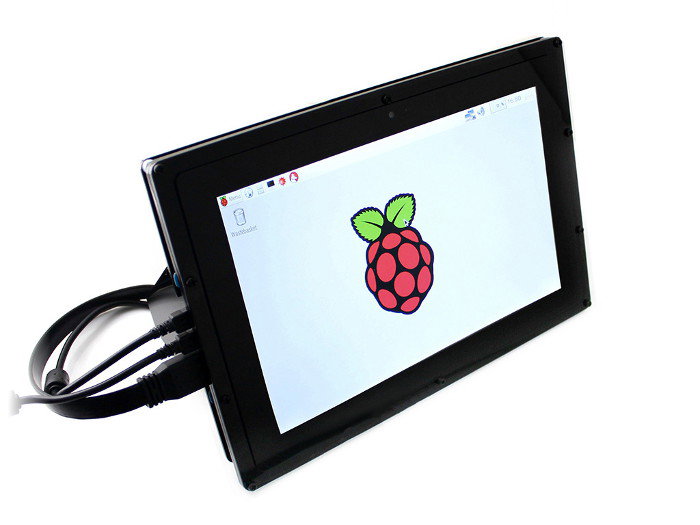

Produktbeschreibung: IPS 10.1'' kapazitiver LCD-Touchscreen (B) 1280 x 800 px HDMI + USB für Raspberry Pi + Gehäuse
Kapazitiver Touchscreen mit IPS 10,1"-Matrix für Raspberry Pi mit einer Auflösung von 1280 x 800 px. Funktioniert mit Rasbperry Pi in Version 4B, 3B+, 3B 2B und B+ über HDMI- und MicroUSB-Anschlüsse - entsprechende Kabel sind im Set enthalten. auch mit Minicomputern: Banana Pi und Beagle Bone Black. Spezielles schwarzes Gehäuse für Raspberry und Bildschirm enthalten.
Das Gerät kommuniziert über das HDMI-Kabel (Bild) und die microUSB-Buchse (Touch). Beide Kabel sind im Lieferumfang enthalten.
Das Kit enthält auch ein spezielles Gehäuse, mit dem Sie den Raspberry hinter dem Bildschirm montieren können.
Verbindung mit dem Raspberry Pi
Um den Bildschirm auszuführen, verbinden Sie das Gerät über die mitgelieferten Kabel mit dem Raspberry Pi: HDMI und microUSB. Der HDMI-Anschluss überträgt das Bild, der USB-Anschluss empfängt die Daten der Touch-Oberfläche. Zusätzlich muss ein zusätzliches Netzteil an den Schirm angeschlossen werden (das Netzteil ist im Set enthalten).
Software
Der Bildschirm funktioniert mit dem neuesten Raspbian-System, ohne dass Treiber installiert werden müssen. Damit der Bildschirm das Bild jedoch korrekt anzeigt, müssen Sie die Auflösung in der Konfigurationsdatei ändern. Öffnen Sie dazu die Datei config.txt mit dem Befehl:
sudo nano /boot/config.txt
und fügen Sie dann die folgenden Anweisungen am Ende hinzu:
max_usb_current=1hdmi_group=2hdmi_mode=1hdmi_mode=87hdmi_cvt 1280 800 60 6 0 0 0
Nach dem Speichern der Datei und dem Neustart der Himbeeren sollten das Bild und die Touch-Funktion einwandfrei funktionieren.
|
Eine genaue Beschreibung des Anschlusses finden Sie auf der Website des Herstellers . |
Spezifikation
- Typ: Touchscreen, kapazitiv
- Diagonale: 10,1 "
- Auflösung: 1280 x 800 Pixel
- Kooperiert mit:
- Rasbperry Pi in Version 4B, 3B+, 3B 2B und B+ (arbeitet direkt mit dem System vom Hersteller)
- Beagle-Knochen Schwarz
- Bananen-Pi / Bananen-Pro
- Windows-Version 7/8 / 8.1 / 10
- Funktioniert auch mit allen HDMI-Geräten (Touch-Funktion dann nicht verfügbar)
- 4 Befestigungslöcher (Schrauben enthalten)
- Bildschirmabmessungen: 135,60 x 216,96 mm
- Außenmaße des Rahmens: 274,11 x 187 mm
- Schwarzes Gehäuse
- Material: Acryl

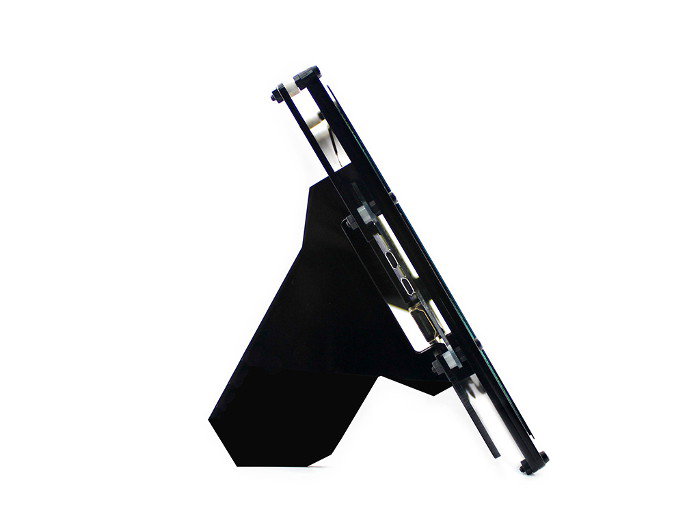

Installation des Gehäuses
Das Gehäuse ermöglicht es Ihnen, den Bildschirm mit dem Raspberry Pi-Minicomputer auf der Rückseite zu montieren.
|
Eine ausführliche Montageanleitung finden Sie auf der Website des Herstellers . |
Satz enthält
- 10,1" Touchscreen, kapazitiv
- HDMI Kabel
- 5V 2A Netzteil zur Stromversorgung des Bildschirms
- Befestigungsschrauben
- USB - microUSB-Kabel für die Touch-Oberfläche
- Gehäuse für Raspberry und Bildschirm - schwarz
10-Zoll-Touchscreen für Raspberry Pi
Ein solider Bildschirm mit einer hochwertigen IPS-Matrix, der für Minicomputer aus der Raspberry Pi-Familie entwickelt wurde. Es unterstützt die Anzeige des über den HDMI-Anschluss gesendeten Bildes, und die Datenübertragung vom Touchpanel erfolgt über USB.
IPS 10.1'' LCD kapazitiver Touchscreen (B) 1280x800px HDMI + USB für Raspberry Pi + Gehäuse - Waveshare 11769 funktioniert auch mit Minicomputern anderer Hersteller, darunter BeagleBone Black, Banana Pi und Banana Pro. Er kann als normaler HDMI-Monitor (ohne Touch-Unterstützung) für andere Geräte verwendet werden, die mit dieser Schnittstelle ausgestattet sind.
technische Parameter
Die Matrixauflösung des präsentierten Bildschirms beträgt 1280 x 800 px, und die Abmessungen des aktiven Teils betragen 135,60 x 216,96 mm. Die Außenmaße des Rahmens betragen 274,11 x 187 mm, es gibt vier Befestigungslöcher zur Befestigung des Bildschirms. An der Rückseite des Rahmens sind zwei Stützen angebracht, die ähnlich wie bei gängigen Bilderrahmen eine stabile Positionierung des Displays ermöglichen.
Der Bildschirm wird von einer Matrix aus 36 weißen LEDs hinterleuchtet. Das kapazitive Touchpanel (mit Schutz in Form von Tempered Glass) unterstützt die Multitouch-Funktion (bis zu 10 Punkte gleichzeitig). Der weite Betrachtungswinkel von 170 o und die hervorragende Farbwiedergabe durch die Verwendung der IPS-Bildschirmtechnologie machen das Display perfekt für hochwertige Multimediasysteme, dynamische Präsentation von Fotos usw.
