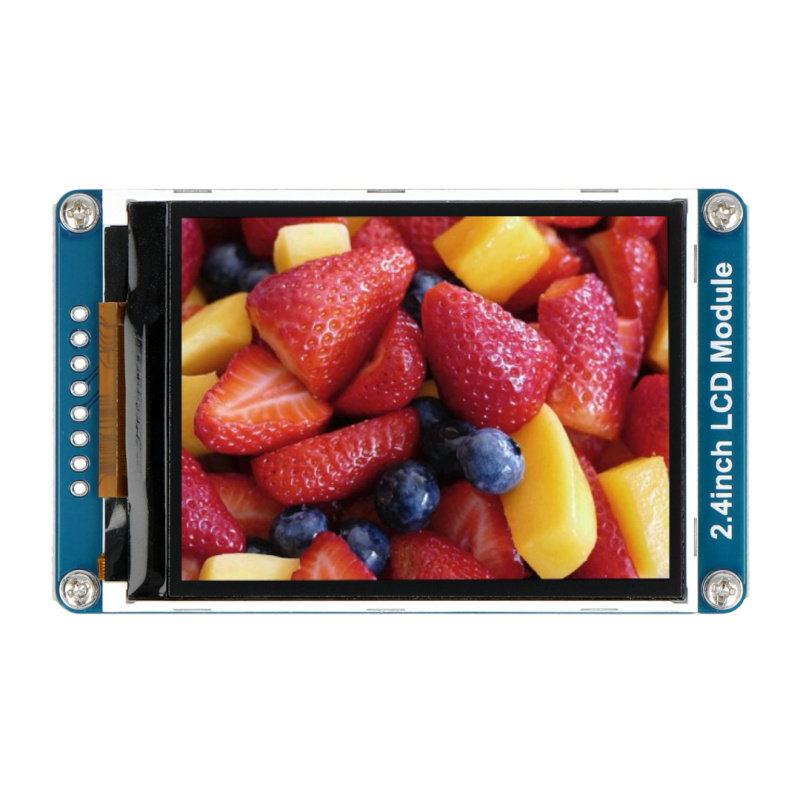

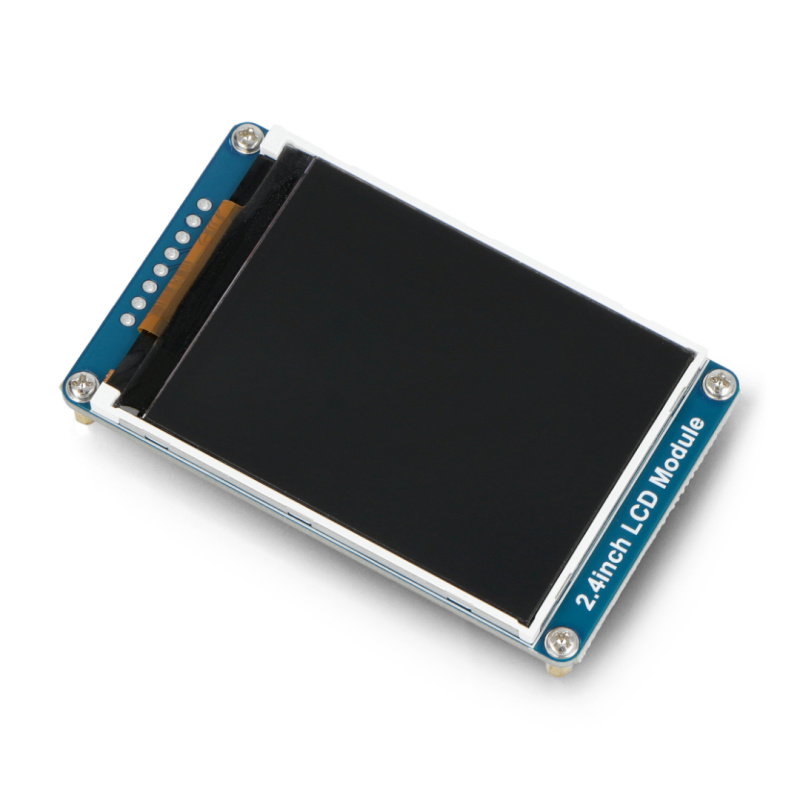

LCD 2,4'' 240x320px - SPI - 65K RGB - für Raspberry Pi, Arduino, STM32 - Waveshare 18366
TFT-LCD-Display für den Einsatz mit Boards wie Raspberry Pi, Arduino oder STM32. Das Modul ist mit dem Treiber ILI9341 ausgestattet, es kommuniziert über die SPI- Schnittstelle. Die Diagonale des Bildschirms beträgt 2,4 Zoll und die Auflösung 240 x 320 px . Das Display zeigt ein Bild in einem Bereich von 65.000 Farben, die im RGB-Farbraum enthalten sind. Die Größe eines einzelnen Pixels beträgt 0,153 x 0,153 mm.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: 2,4'' LCD Display 240 x 320 px - SPI - 65K RGB - für Raspberry Pi, Arduino, STM32 - Waveshare 18366
TFT-LCD- Display für den Einsatz mit Boards wie Raspberry Pi, Arduino oder STM32. Das Modul ist mit dem Treiber ILI9341 ausgestattet, es kommuniziert über die SPI- Schnittstelle. Die Diagonale des Bildschirms beträgt 2,4 Zoll und die Auflösung 240 x 320 px . Das Display zeigt ein Bild in einem Bereich von 65.000 Farben, die im RGB-Farbraum enthalten sind. Die Größe eines einzelnen Pixels beträgt 0,153 x 0,153 mm.
LCD-Display 2,4'' 240 x 320 px - SPI - 65K RGB - für Raspberry Pi, Arduino, STM32 - Waveshare 18366.
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.
Der Hersteller stellt eine Produkt-Wiki-Seite bereit, die Informationen zur Pinbelegung des Moduls und eine ausführliche Bedienungsanleitung enthält. Außerdem erfahren Sie, wie Sie das Display anschließen.

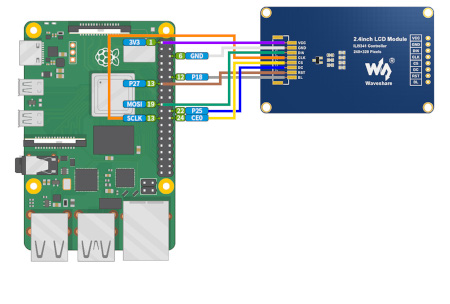

Diagramm zum Anschluss des Displays an den Raspberry Pi.
Leads anzeigen

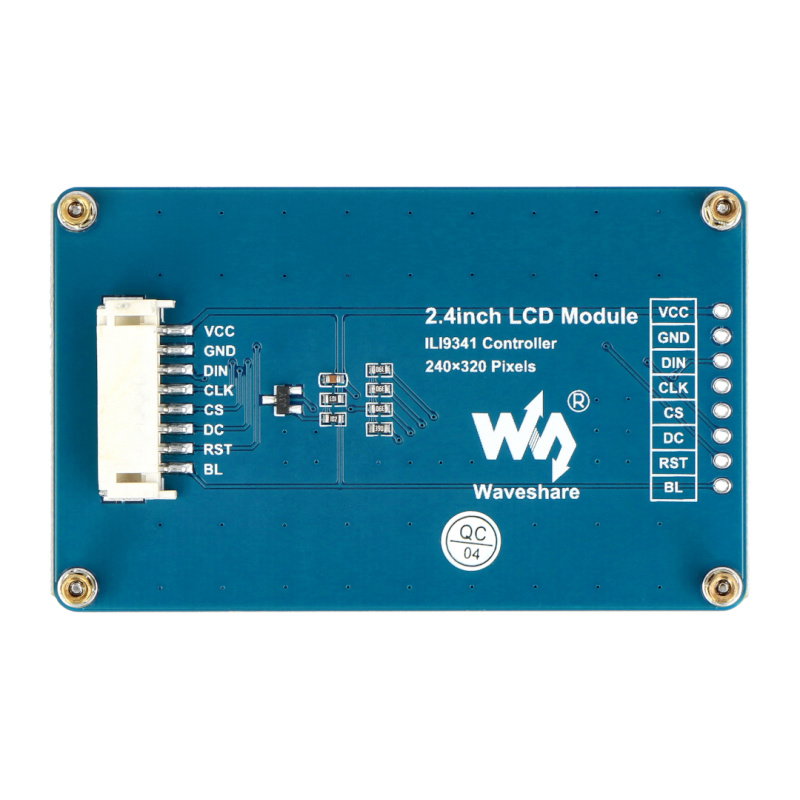

Das Modul ist mit einem Stecker ausgestattet, an den das mitgelieferte Kabel angeschlossen werden muss. Unter den Pins des Displays befinden sich Pins:
- VCC - Versorgungsspannung 3,3 V / 5 V
- GND - Systemmasse
- DIN - SPI-Bus-Dateneingang
- CLK - SPI-Bus-Takteingang
- CS - Chip Select (aktiviert niedrig)
- DC - Daten-/Befehlsauswahl
- RST - Reset-Pin
- BL - Hintergrundbeleuchtung
Technische Daten anzeigen
- Versorgungsspannung: 3,3V / 5V
- Kommunikationsschnittstelle: SPI-Bus, 4-Draht
- Bildschirmtyp: LCDTFT
- Steuerchip: ILI9341
- Diagonale: 2,4"
- Auflösung: 240 x 320 Pixel
- Anzahl der angezeigten Farben: 65k RGB
- Abmessungen eines Pixels: 0,153 x 0,153 mm
- Displayabmessungen: 36,72 x 48,96 mm
- Modulabmessungen: 70,50 x 43,30 mm

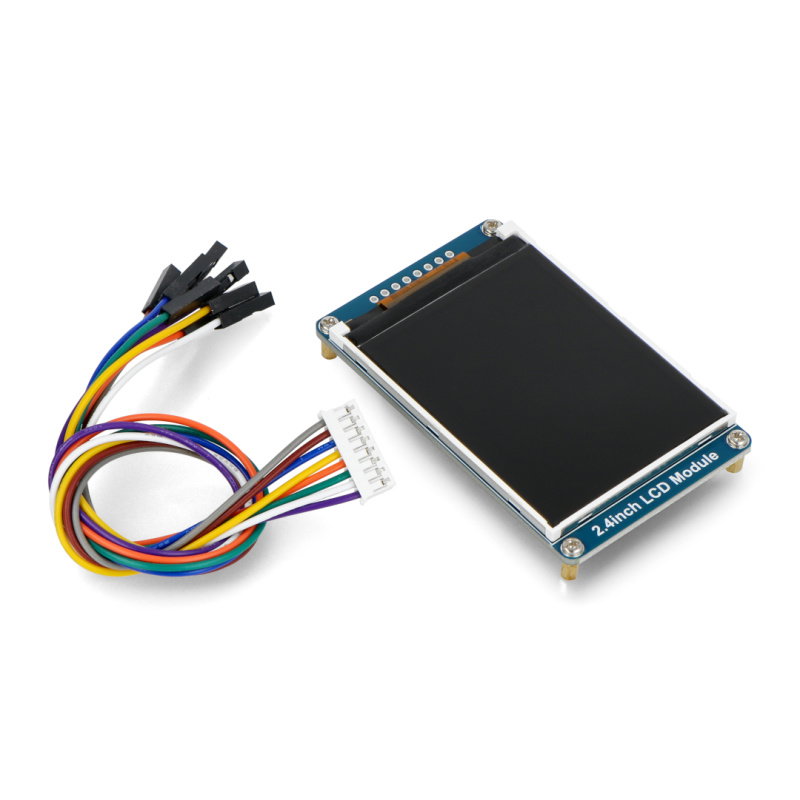

Inhalt des Kits
- LCD-Display 2,4'' 240 x 320 px - SPI - 65K RGB - für Raspberry Pi, Arduino, STM32 - 1 Stk
- 8-poliges Anschlusskabel - Raster 2 mm - 20 cm - 1 Stk

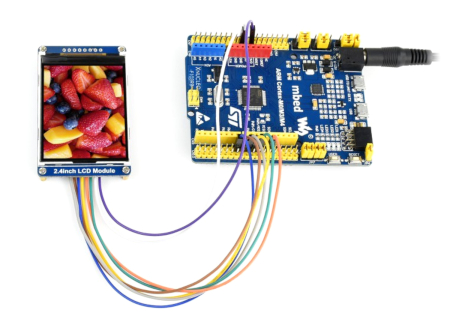

Verkaufsgegenstand ist das Display und das Anschlusskabel, weitere Komponenten können separat erworben werden.
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | LCD-TFT |
| Bildschirm - diagonal | 2,40 '' |
| Bildschirm - Schnittstelle | SPI |
| Bildschirmberührung | Nicht |
| Bildschirmauflösung | 240x320px |
| Breite | 7 cm |
| Höhe | 8 cm |
| Tiefe | 2,8 cm |
| Gewicht | 0,042 kg |
