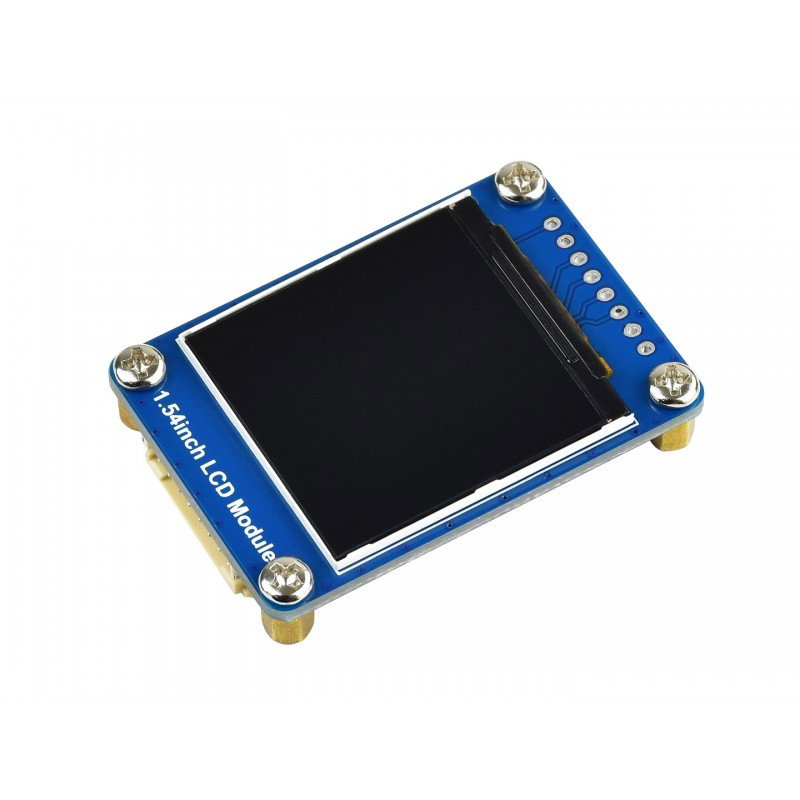

IPS 65K RGB-LCD-Display - 240 x 240 Pixel 1,54 '' SPI - Waveshare 18079
IPS-LCD-Display , hergestellt von Waveshare, ausgestattet mit dem ST7789-Treiber. Die Bildschirmdiagonale beträgt 1,54'' und die Auflösung 240 x 240 px . Das Modul verwendet eine 4-polige SPI-Schnittstelle, um mit dem Controller-Modul zu kommunizieren. Es präsentiert Bilder in bis zu 65.000 Farben aus dem RGB-Bereich. Trotz der geringen Größe des Moduls ist das angezeigte Bild klar und gut lesbar.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: LCD-IPS-65K-RGB-Display - 240 x 240 px 1,54 '' SPI - Waveshare 18079
IPS-LCD-Display , hergestellt von Waveshare , ausgestattet mit dem ST7789-Treiber. Die Bildschirmdiagonale beträgt 1,54'' und die Auflösung 240 x 240 px . Das Modul verwendet eine 4-polige SPI-Schnittstelle , um mit dem Controller-Modul zu kommunizieren. Es präsentiert Bilder in bis zu 65.000 Farben aus dem RGB-Bereich. Trotz der geringen Größe des Moduls ist das angezeigte Bild klar und gut lesbar.

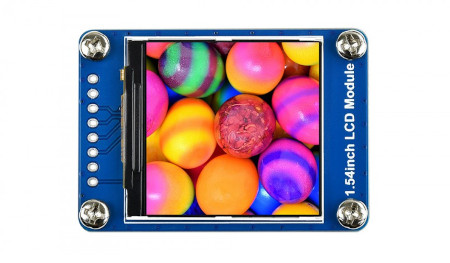

IPS 65K RGB-LCD-Display - 240 x 240 px 1,54 '' SPI.
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.

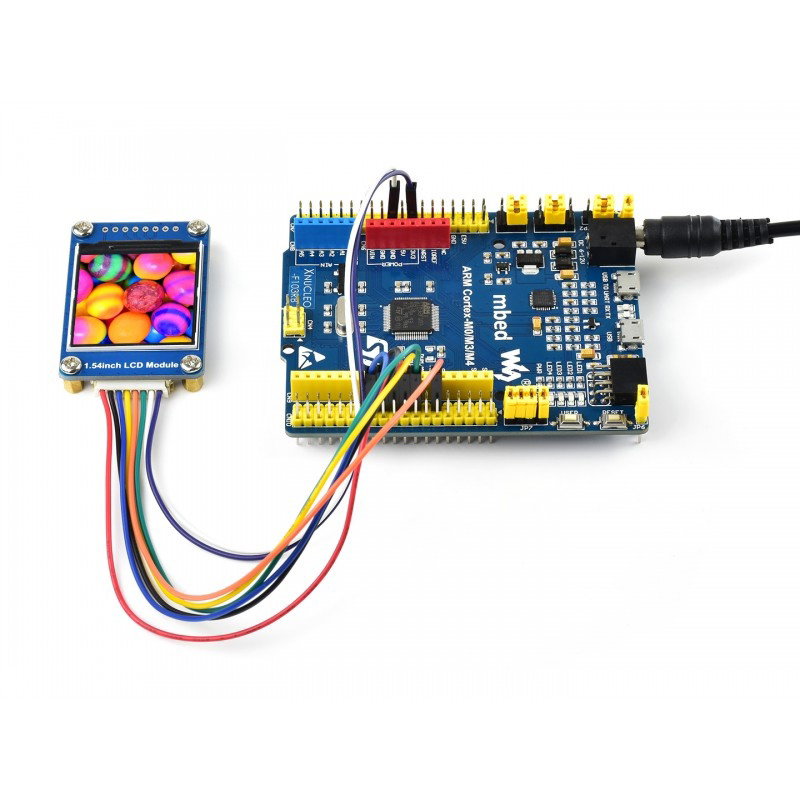

Das Produkt ist kompatibel mit Arduino, Raspberry Pi und STM32
Der Hersteller stellt eine Produkt-Wiki-Seite zur Verfügung, die eine ausführliche Bedienungsanleitung enthält, die den Einstieg in die Arbeit mit dem Display deutlich erleichtern soll. Es gibt auch eine Dokumentation für den ST7789VW-Treiber.

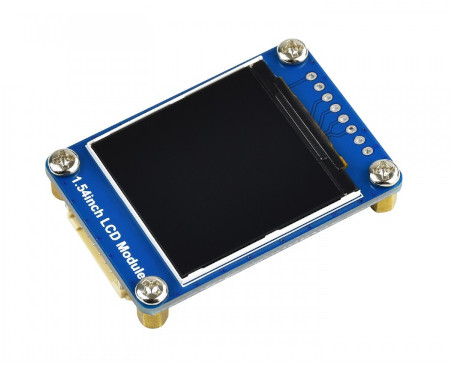

Das Display verwendet eine 4-polige SPI-Kommunikationsschnittstelle.
Technische Spezifikation des Displays
- Typ: LCD-IPS
- Displaydiagonale: 1,54 mm
- Bildschirmauflösung: 240 x 240 Pixel
- Anzeigefarben: 65K RGB
- Kommunikationsschnittstelle: SPI-Bus (4-Draht)
- Eingebauter Treiber: ST7789
- Kompatibel mit Controllern wie Raspberry Pi / Arduino / STM32
- Versorgungsspannung: 3,3 V / 5 V
- Displaygröße: 27,72 x 27,72 mm
- Pixelgröße: 0,1155 x 0,1155 mm
- Modulabmessungen: 50 x 35 mm
Inhalt des Kits
- IPS 65K RGB-LCD-Display - 240 x 240 px 1,54 '' SPI
- Grove-Verbindungskabel - 8-polig, 20 cm lang

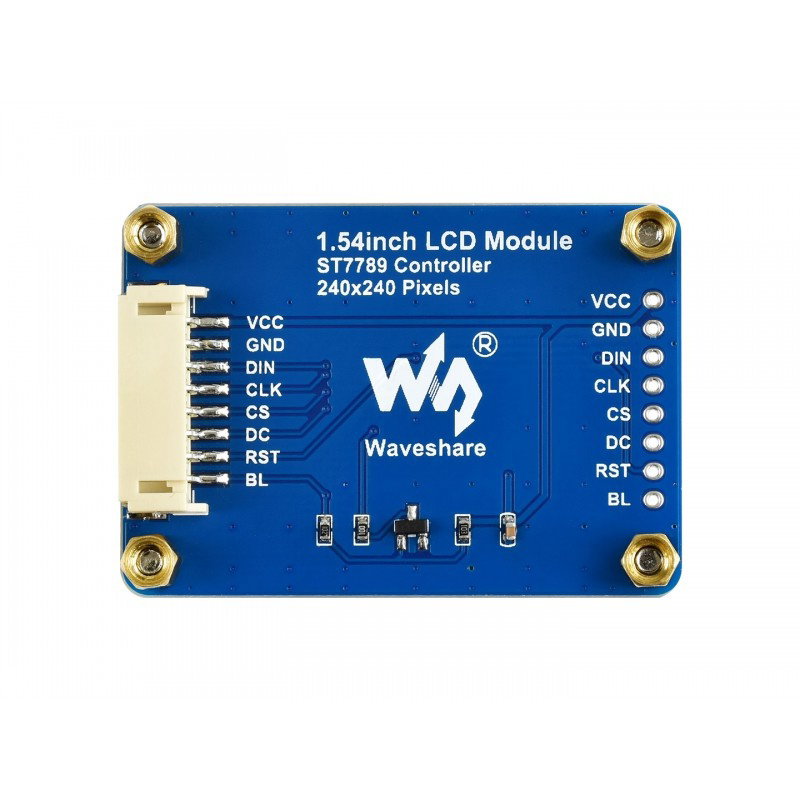

Beschreibung der Leitungen und Anschlussplan
Das Display verfügt über zwei Anschlussmöglichkeiten - über einen Grove -Standardstecker oder über Lötpads mit einem Rastermaß von 2,54 mm. Jeder Pin auf der Platine wurde beschrieben, so dass der Benutzer keine Probleme mit der richtigen Verbindung haben wird. Sie sollten das Anzeigemodul gemäß den folgenden Abhängigkeiten mit der Steuerung verbinden:
- VCC - Stromanschluss von 3,3 V oder 5 V
- GND - die Masse des Systems
- DIN - Eingangspin der Datenleitung der SPI-Schnittstelle
- CLK - Eingangspin der Taktleitung der SPI-Schnittstelle
- CS - Chipauswahl
- DC – Daten-/Befehlsauswahl-Pin (High-Zustand – Daten; Low-Zustand: Befehle)
- RST - RESET-Stift
- BL - der Pin, der für die Hintergrundbeleuchtung verantwortlich ist

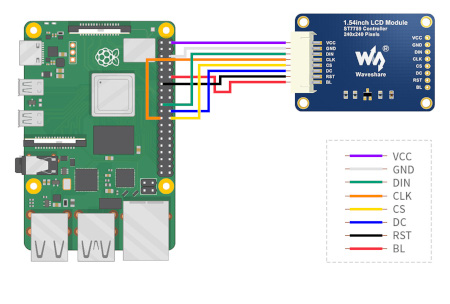

Anschlussplan bei Verwendung eines Raspberry Pi Minicomputers, der separat erworben werden muss.
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | LCD-IPS |
| Bildschirm - diagonal | 1,54 '' |
| Bildschirm - Schnittstelle | SPI |
| Bildschirmberührung | Nicht |
| Bildschirmauflösung | 240x240px |
| Breite | 7 cm |
| Höhe | 2 cm |
| Tiefe | 5 cm |
| Gewicht | 0,03 kg |
