IPS 1.9'' 170x320px LCD Anzeige - SPI - 262K - Waveshare 23822
Das farbige IPS-LCD-Display des Herstellers Waveshare hat eine Diagonale von 1,9" und eine Auflösung von 170 x 320 px. Es ist mit dem Controller ST7789V2 ausgestattet und kommuniziert über eine 4-polige SPI-Schnittstelle mit dem Controller-Modul. Er stellt Bilder in bis zu 262.000 Farben dar, was zu erstaunlichen visuellen Effekten führt und selbst die kleinsten Details des angezeigten Inhalts sichtbar macht.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: IPS LCD 1.9'' 170 x 320 px - SPI - 262 K - Waveshare 23822
Dieses farbige IPS-LCD-Display von Waveshare hat eine Diagonale von 1,9" und eine Auflösung von 170 x 320 px. Es ist mit dem Controller ST7789V2 ausgestattet und kommuniziert über eine 4-polige SPI-Schnittstelle mit dem Controller-Modul. Es stellt Bilder in bis zu 262.000 Farben dar, was zu erstaunlichen visuellen Effekten führt und selbst die kleinsten Details des angezeigten Inhalts sichtbar macht. Die Abmessungen der Displayplatine betragen 51,20 x 27,30 mm, wodurch sie auch in Projekten mit begrenztem Platzangebot, in mobilen Projekten und in bescheidenen Anwendungen eingesetzt werden kann, bei denen ein leistungsstarker und unauffälliger Bildschirm benötigt wird.

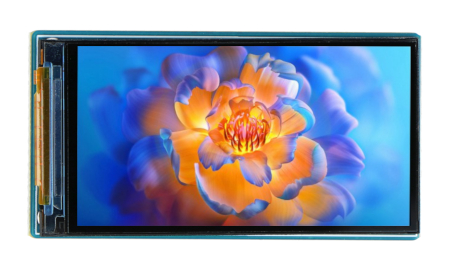

IPS 1.9'' 170 x 320 px LCD Display - SPI - 262 K - Waveshare 23822.
Das Produkt ist kompatibel mit Arduino, Raspberry Pi und STM32
Der Hersteller stellt eine Wiki-Seite für das Produkt zur Verfügung, die eine ausführliche Bedienungsanleitung enthält, die den Einstieg in das Display deutlich erleichtert. Auch eine Dokumentation des verwendeten Treibers ist dort zu finden.
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.

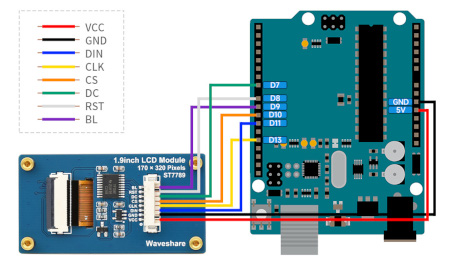

Verdrahtungsplan mit dem Arduino-Board. Die im Diagramm dargestellten Farben dienen nur als Referenz.
Pinout-Beschreibung und Verdrahtungsschema

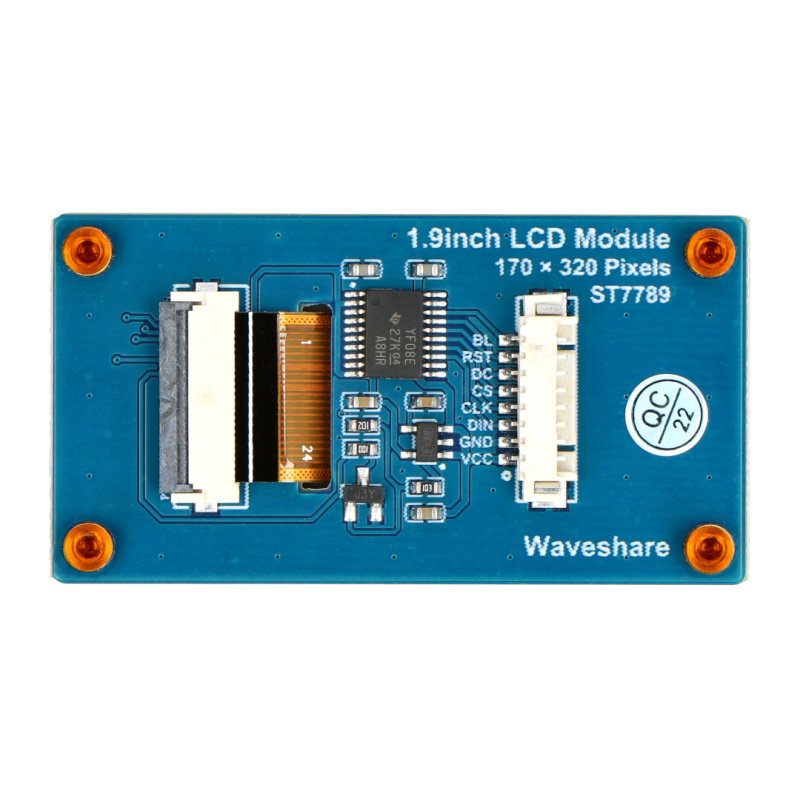

Das Display hat Anschlüsse in Form eines Steckers, der auf der Rückseite der Platine angebracht ist. Jeder Pin ist beschrieben, so dass der Benutzer keine Probleme hat, die Drähte in die richtigen Anschlüsse zu stecken. Ein passendes Kabel ist im Lieferumfang enthalten und sollte entsprechend der unten stehenden Beziehung angeschlossen werden:
- BL - Pin für die Hintergrundbeleuchtung VCC - Stromversorgungspin 3,3 V oder 5 V
- RST - RESET-Stift
- DC - Daten-/Befehlsauswahl-Pin (hoher Zustand - Daten; niedriger Zustand: Befehle)
- CS - Chip-Auswahl
- CLK - SPI-Schnittstellen-Taktleitungseingangspin
- DIN - SPI-Schnittstellen-Datenleitungseingangspin
- GND - Chip-Masse
- VCC - Stromversorgungsanschluss 3,3 V / 5 V
Spezifikationen der Waveshare LCD-Anzeige
- Versorgungsspannung: 3,3 V oder 5 V (stellen Sie sicher, dass die Versorgungsspannung mit der Logikspannung übereinstimmt, sonst funktioniert das Display nicht richtig)
- Kommunikationsschnittstelle: SPI
- Anzeige-Typ: IPS
- Display-Treiber-Chip: ST7789V2
- Auflösung: 170 (H) x 320 (V) px
- Farbanzahl: 262 K
- Kommunikationsschnittstelle: 4-Draht-SPI
- Display-Größe: 42,72 x 22,70 mm
- Pixel-Abstand: 0,1335 (H) x 0,1335 (V) mm
- Modul-Abmessungen: 51,20 x 27,30 mm
Inhalt des Sets
- LCD IPS 1.9'' 170 x 320 px - SPI - 262 K - Waveshare 23822 - 1 Stück
- Anschlusskabel 8-polig, 1,25 mm dick, 20 cm - 1 Stück

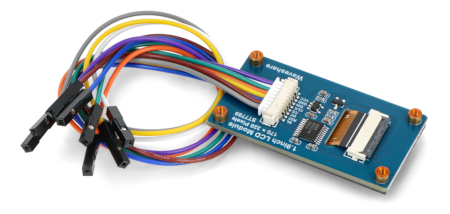

Im Bausatz enthaltene Komponenten.
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | LCD-IPS |
| Bildschirm - diagonal | 1.9'' |
| Bildschirm - Schnittstelle | SPI |
| Bildschirmberührung | Nicht |
| Bildschirmauflösung | 172x320px |
| Breite | 7 cm |
| Höhe | 5 cm |
| Tiefe | 2,2 cm |
| Gewicht | 0,021 kg |
