LCD IPS 1.69'' 240x280px - SPI - 262K - Waveshare 24382
Ein 1,69-Zoll-IPS-LCD-Farbdisplay mit einer Auflösung von 240 x 280 Pixeln, hergestellt von Waveshare. Der eingebaute Bildschirmtreiber-Chip - der ST7789V2 - kommuniziert mit einem Mikrocontroller oder Minicomputer über eine 4-polige SPI-Schnittstelle. Er kann 262.000 Farben darstellen und unterstützt die folgenden Formate: RGB444 (12 Bit), RGB565 (16 Bit), RGB666 (18 Bit). Die Versorgungsspannung beträgt 3,3 V oder 5 V, und ein eingebauter Logikpegelwandler gewährleistet den korrekten Betrieb mit vielen Geräten.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.

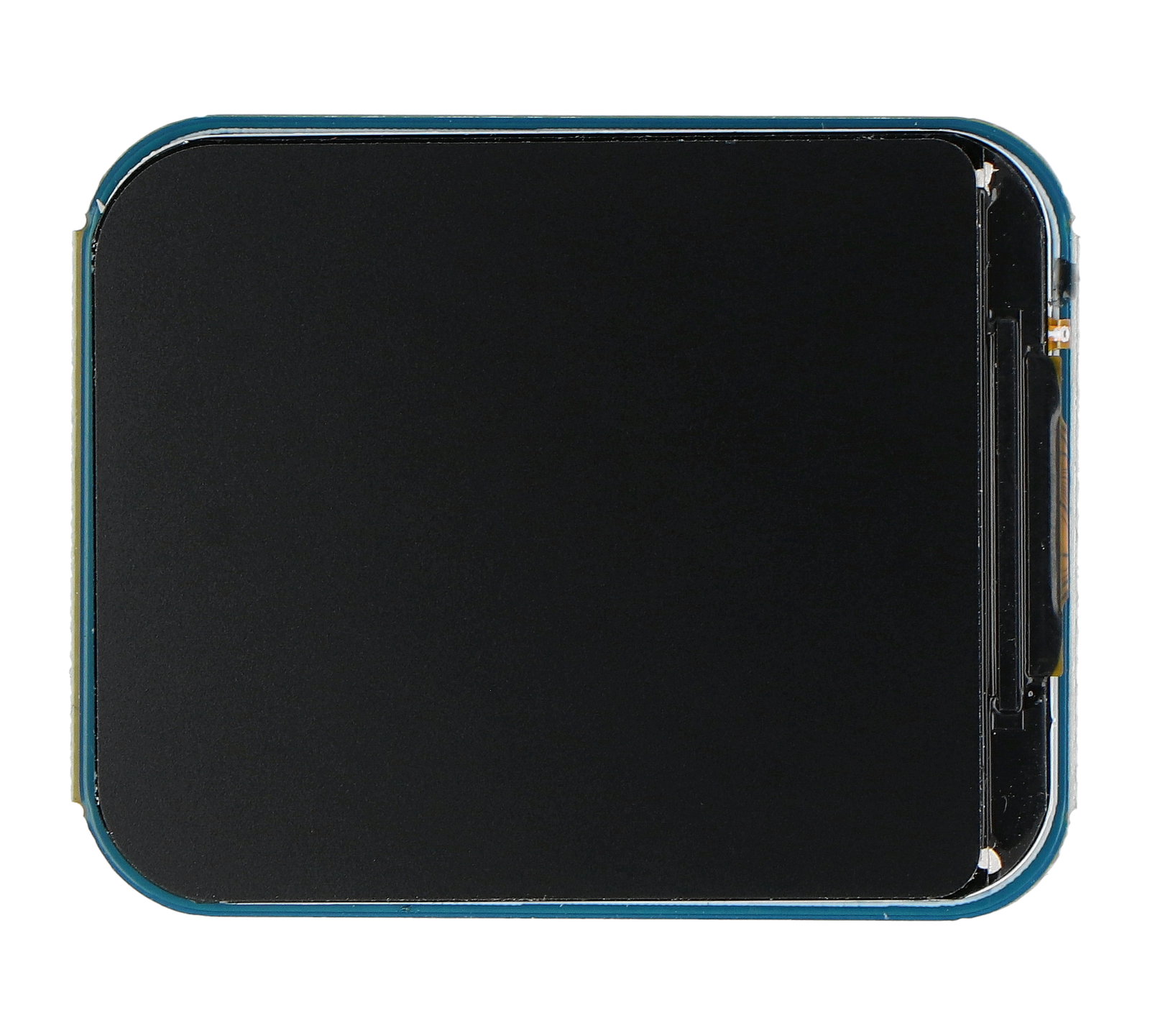

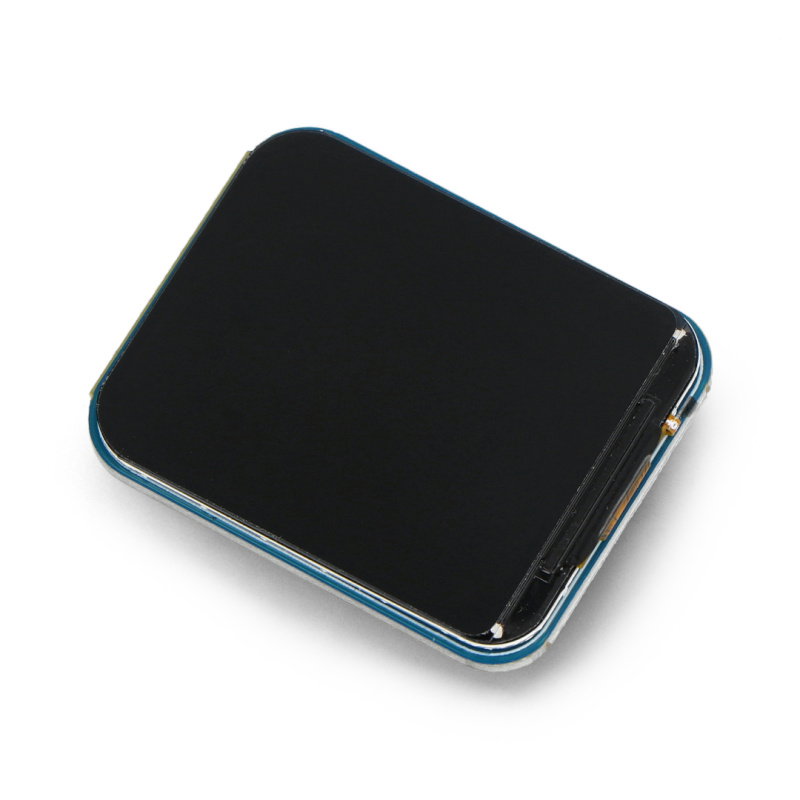

Produktbeschreibung: IPS LCD 1,69'' 240 x 280 px - SPI - 262K - Waveshare 24382
Ein 1,69" IPS LCD-Farbdisplay mit einer Auflösung von 240 x 280 px, hergestellt von Waveshare. Der eingebaute Bildschirmtreiber-Chip - der ST7789V2 - kommuniziert mit einem Mikrocontroller oder Minicomputer über eine 4-polige SPI-Schnittstelle. Er kann 262.000 Farben darstellen und unterstützt die folgenden Formate: RGB444 (12 Bit), RGB565 (16 Bit), RGB666 (18 Bit). Die Versorgungsspannung beträgt 3,3 V oder 5 V, und ein eingebauter Logikpegelwandler gewährleistet den korrekten Betrieb mit vielen Geräten. Die Abmessungen des Displays sind: 27,9 x 32,6 mm, und alle Ecken sind abgerundet.

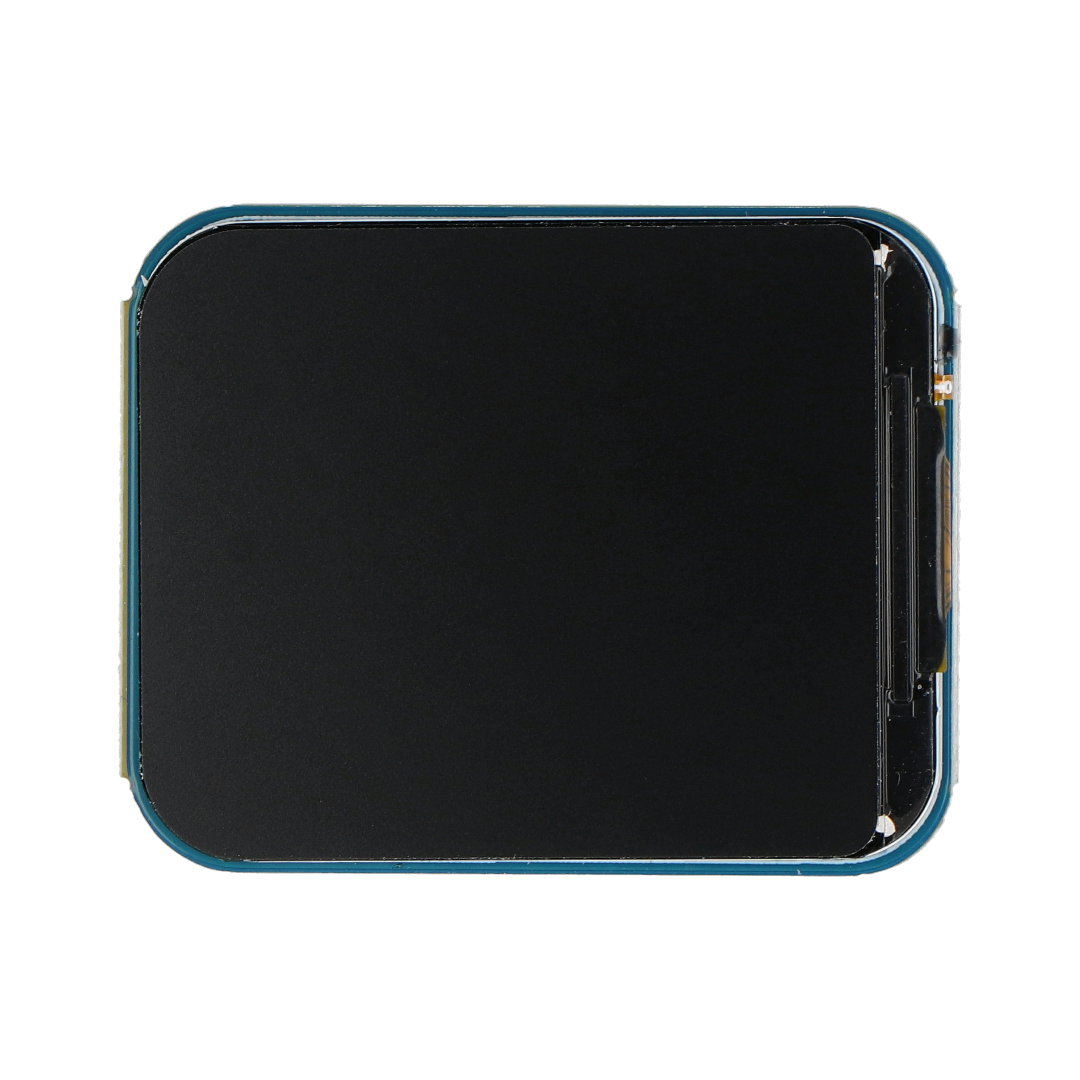

IPS 1.69'' 240 x 280 px LCD-Anzeige - SPI - 262K - Waveshare 24382
Das Display ist kompatibel mit Arduino und Raspbery Pi!
Sie können diese in unserem Sortiment finden, zusammen mit vielen anderen Mikrocontrollern oder Raspberry Pi Minicomputern.
Ein Beispiel für den Anschluss eines Displaymoduls an einen Raspberry Pi.
Anschließen des LCD-Displays

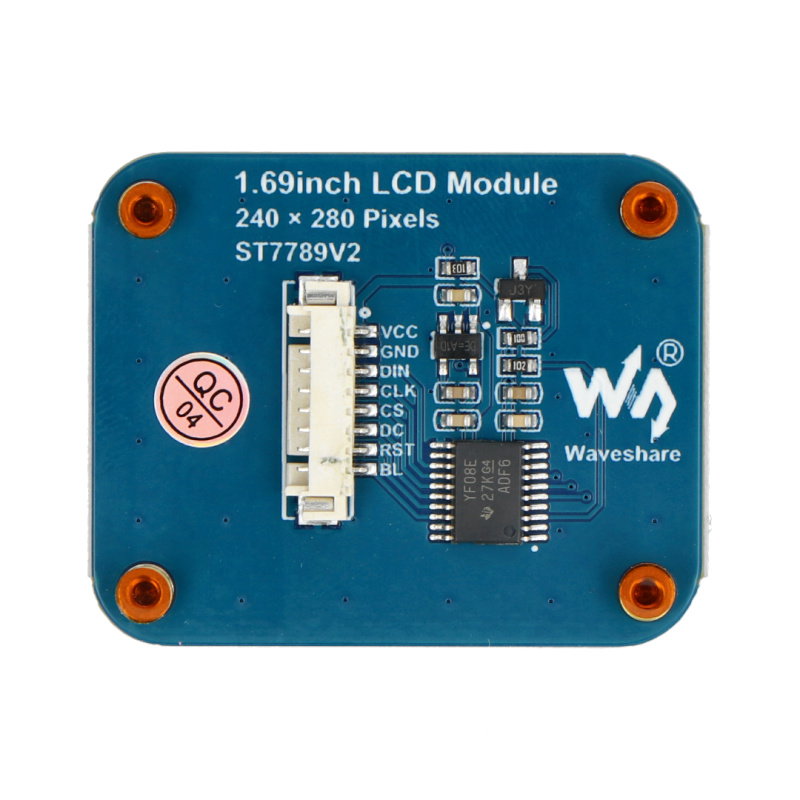

Das LCD-Display hat einen eingebauten Treiberchip - den ST7789V2 - der die beliebte 4-Pin-SPI-Schnittstelle für die Kommunikation nutzt. Dadurch können viele gängige Mikrocontroller für die Steuerung verwendet werden, darunter: Arduino, STM32, Raspberry Pi, ESP32 und andere. Das Display benötigt eine 3,3V- oder 5V-Stromversorgung, so dass eine zusätzliche Stromquelle in den meisten Fällen nicht erforderlich ist. Der JST GH1.25-Stecker ermöglicht den Zugriff auf die folgenden Leitungen:
- VCC - Versorgungsspannung 3,3 V / 5 V
- GND - Schaltungsmasse
- DIN - SPI-Datenleitung
- CLK - SPI-Taktleitung
- CS - Auswahl des Busgerätes (Chip Select)
- DC - Daten-/Befehlsauswahl
- RST - Reset-Pin
- BL - Hintergrundbeleuchtung des Displays
Technische Daten des Displays
- Versorgungsspannung: 3,3 V / 5 V
- Display-Typ: LCD IPS
- Display-Diagonale: 1,69"
- Eingebetteter Chip: ST7789V2
- Kommunikationsschnittstelle: 4-Pin SPI
- Eingebauter Logikpegelwandler: TXB0108E
- Auflösung: 240 x 280 px
- Abgerundete Bildschirmecken
- Anzahl der angezeigten Farben: 262,000
- Abmessungen des Displays: 27,97 x 32,63 mm
- Abmessungen des Moduls: 32,5 x 39 mm

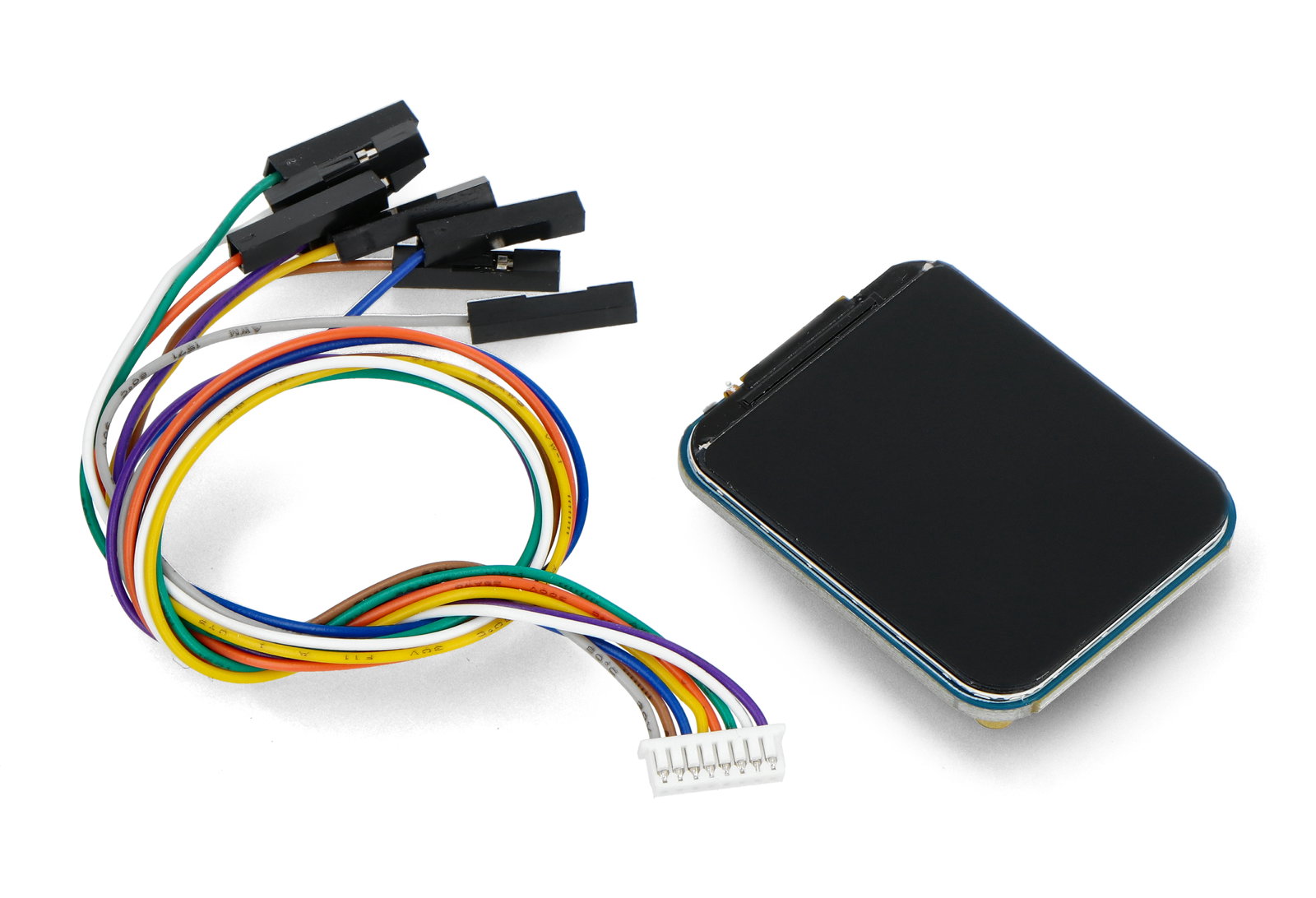

Inhalt des Kits
- 1 x IPS 1.69'' 240 x 280 px LCD Anzeige - SPI - 262K - Waveshare 24382
- 1 x Anschlusskabel JST GH1,25
Im Bausatz enthaltene Komponenten.
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | LCD-IPS |
| Bildschirm - diagonal | 1,69 '' |
| Bildschirm - Schnittstelle | SPI |
| Bildschirmberührung | Nicht |
| Stromspannung aus | 3,3 V. |
| Stromspannung Nieder | 5,0 V |
| Breite | 7 cm |
| Höhe | 5 cm |
| Tiefe | 2 cm |
| Gewicht | 0,02 kg |
