Produktbeschreibung: Modul mit IPS-LCD-Display 1,47'' 172 x 320 px - DFRobot DFR0995
Modul mit einem 1,47-Zoll- IPS-LCD-Display basierend auf dem ST7789V3-Controller. Seine Auflösung beträgt 172 x 320 px . Es verwendet die SPI- Schnittstelle für die Kommunikation. Der Rahmen des Moduls ist nur 1 mm breit und hat abgerundete Ecken. Über das Display können Textnachrichten, Bilder, Animationen oder Videos angezeigt werden . Darüber hinaus können Sie dank der unterstützten Arduino GLD- und LVGL-Bibliotheken noch phänomenalere Grafikeffekte erzielen. Das Modul wird als Display in Projekten wie einem Videoplayer, einer Mini-Spielekonsole, einer Wetterstation oder einer Uhr fungieren.

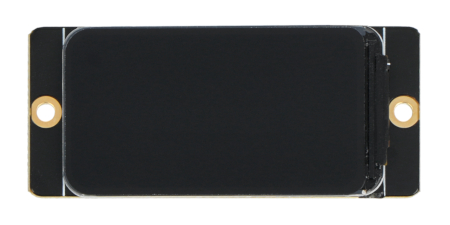

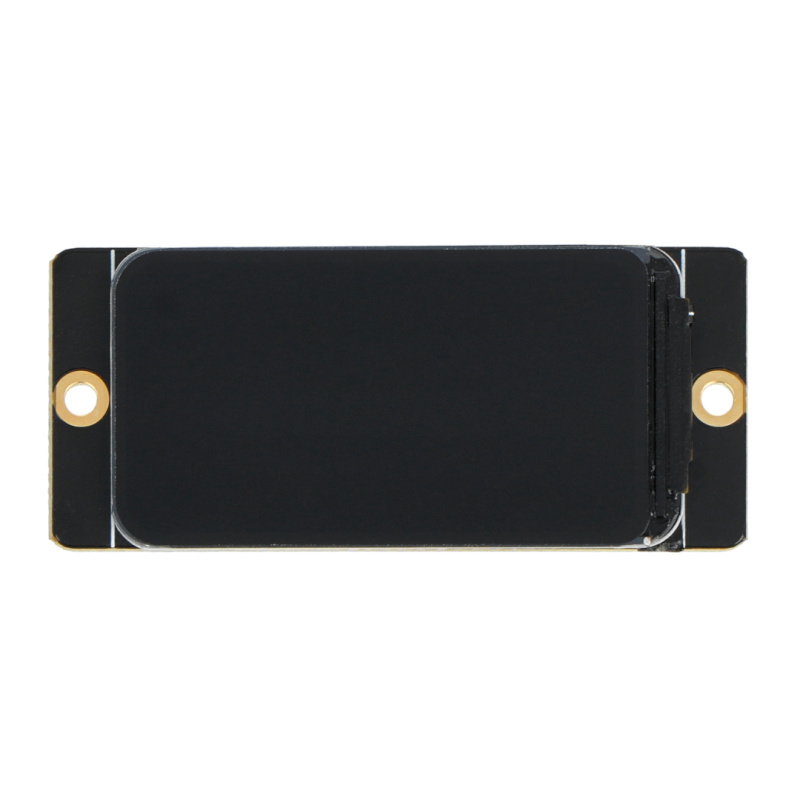

Modul mit IPS LCD 1,47'' 172 x 320 px Display - DFRobot DFR0995.
Modulstifte.
Hauptmerkmale des Produkts
- IPS-LCD-Display
- Kann aus jedem Blickwinkel betrachtet werden
- Schmaler Rahmen mit abgerundeten Ecken
- Möglichkeit zur Anzeige von Textnachrichten, Bildern, Animationen oder Videos
- Unterstützung für Arduino GLD- und LVGL-Bibliotheken für bessere grafische Effekte
Beispielanwendung des Moduls
- Wetterstation
- Zähleranzeige
- Videoplayer
- Mini-Spielkonsole
- Uhr
Modulstifte
| SYMBOL | BESCHREIBUNG |
|---|---|
| VCC | Versorgungsspannung 3,3V |
| Masse | Systemgewicht. |
| SCLK | SPI-Taktlinie. |
| MOSI | SPI-Datenleitung. |
| CS | Chipauswahl, aktiviert durch Low-Zustand. |
| RES | System-Reset, aktiviert durch Low-Zustand. |
| Gleichstrom | Auswahl von Daten / Befehlen (High-State für Daten, Low-State für Befehle). |
| SCHWARZ | Hintergrundbeleuchtung. |
Technische Daten anzeigen
- Anzeigetyp: IPS-LCD
- Bildschirmdiagonale: 1,47''
- Auflösung: 172 x 320 Pixel
- Kommunikation: SPI
- Anzeigecontroller: ST7789V
- Voller Betrachtungswinkel: ja
- Helligkeit: 600Cd/ m2
- Hintergrundbeleuchtung: 3 LEDs, weiß
- Versorgungsspannung: 3,3 V
- Betriebstemperatur: -20 °C bis 70 °C
- Displayabmessungen: 19,1 x 33,8 mm
- Modulabmessungen: 19,5 x 44,5 mm
Inhalt des Kits
- Modul mit IPS LCD 1,47'' 172 x 320 px Display
- Goldnadelstreifen 1x8 - 1 Stück
- FPC-Klebeband - 1 Stück

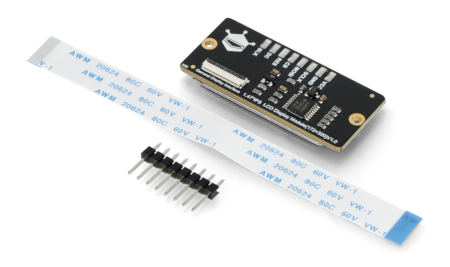

Komponenten im Set enthalten.
