IPS 1.47'' 172x320px LCD Display - SPI - 262K RGB - für Raspberry Pi, Arduino, STM32 - Seeedstudio 104990803
Das 1,47-Zoll-LCD-Displaymodul von Seeedstudio bietet eine Auflösung von 172 x 320 Pixeln und ein lebendiges 262.000-Farbspektrum des RGB-Farbraums. Es verfügt über eine SPI-Schnittstelle, die die Anzahl der erforderlichen E/A-Pins minimiert und lässt sich leicht mit gängigen Boards wie Raspberry Pi, Arduino und STM32 verbinden.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: IPS 1.47'' 172 x 320 px LCD Display - SPI - 262K RGB - für Raspberry Pi, Arduino, STM32 - Seeedstudio 104990803
Das 1,47''-LCD-Display bietet eine Auflösung von 172 x 320 px und eine lebendige Palette von 262.000 Farben im RGB-Gamut, die eine breite Palette von Anwendungen in verschiedenen Bereichen ermöglicht. Dank der IPS-Technologie liefert es klare und dynamische Bilder. Der integrierte Bildschirmtreiber-Chip ST7789V3 kommuniziert mit einem Mikrocontroller oder Minicomputer über eine SPI-Schnittstelle, die den Bedarf an E/A-Pins minimiert und eine einfache Integration mit gängigen Boards wie Raspberry Pi, Arduino und STM32 ermöglicht. Die Größe eines einzelnen Pixels beträgt 0,0337 x 0,1011 mm. Dieses Displaymodul eignet sich für eine Vielzahl von Projekten. Die hohe Auflösung und die lebendigen Farben machen es ideal für kleine, tragbare Geräte wie Smartwatches, digitale Bilderrahmen oder tragbare Spielekonsolen.
Der Hersteller stellt eine Produkt-Wiki-Seite zur Verfügung, die Informationen über die Pinbelegung des Moduls und eine detaillierte Bedienungsanleitung enthält. Dort erfahren Sie auch, wie Sie das Display anschließen können.
IPS 1.47'' 172 x 320 px LCD Display - SPI - 262K RGB - für Raspberry Pi, Arduino, STM32 - Seeedstudio 104990803.
Botland ist offizieller Distributor der Elektronik- und Robotiklösungen von Seeedstudio. Hunderte einsatzbereite Geräte, Bauteile und Module sind ab Lager oder auf Bestellung verfügbar. Unser Team garantiert, dass alle gezeigten Seeedstudio-Produkte Originalware sind.
Das Modul kommuniziert über die SPI-Schnittstelle.

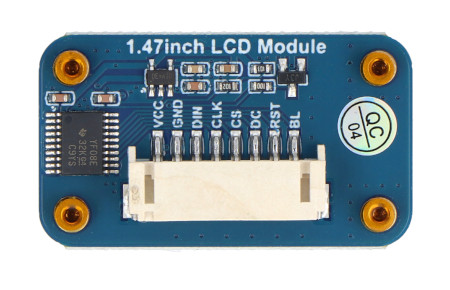

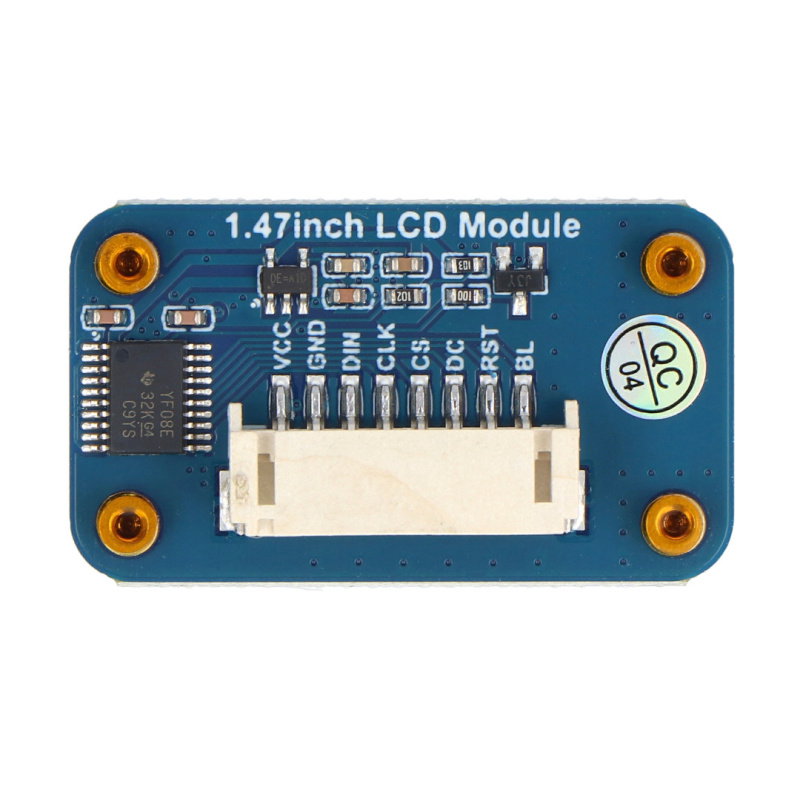

Display-Anschlüsse

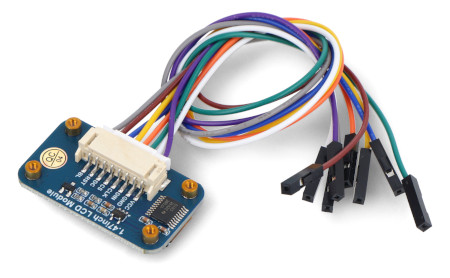

Das LCD-Display verfügt über ein Kabel mit einem JST GH1.25-Stecker, der Zugang zu den folgenden Anschlüssen bietet:
- VCC - Versorgungsspannung 3,3 V / 5 V
- GND - System-Masse
- DIN - SPI-Datenleitung
- CLK - SPI-Taktleitung
- CS - Auswahl des Busgerätes (Chip Select)
- DC - Daten-/Befehlsauswahl
- RST - Reset-Pin
- BL - Display-Hintergrundbeleuchtung
Display-Anwendungen
Das LCD-Display-Modul ist mit gängigen Minicomputern wie Raspberry Pi, Arduino und STM32 kompatibel. Durch seine Vielseitigkeit ist es sowohl für DIY-Projekte als auch für industrielle Anwendungen geeignet. Es kann verwendet werden für:
- die Erstellung interaktiver Benutzeroberflächen,
- die Anzeige von Systemdaten,
- Anzeige von Computerbetriebsdaten wie Temperatur und Lüftergeschwindigkeit,
- Sensormessungen, einfache Hilfsgeräte und industrielle Prozessüberwachung,
- Erstellung eines Armbands oder einer Uhr, die Datum und Uhrzeit anzeigen kann.
Dank der einfachen Integration in verschiedene Softwareplattformen bietet das Modul eine bequeme Lösung für eine Vielzahl von Elektronikprojekten.
Das Modul ist mit Raspberry Pi, Arduino und STM32 kompatibel.
Im Bausatz enthaltene Komponenten.
Technische Daten des Displays
- Versorgungsspannung: 3,3 V / 5 V
- Display-Typ: LCD IPS
- Display-Diagonale: 1,47"
- Eingebetteter Chip: ST7789V3
- Kommunikationsschnittstelle: 4-Draht SPI
- Auflösung: 172 x 320 px
- Abgerundete Bildschirmecken
- Anzahl der angezeigten Farben: 262k RGB
- Pixelgröße: 0,0337 x 0,1011 mm
- Abmessungen des Displays: 17,39 x 32,35 mm
- Abmessungen des Moduls: 22 x 38,5 mm
Inhalt des Kits
- 1x IPS 1.47'' 172 x 320 px LCD Display - SPI - 262K RGB - für Raspberry Pi, Arduino, STM32 - Seeedstudio 104990803
- 1x JST GH1.25 20 cm 8-poliges Anschlusskabel
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | LCD-IPS |
| Bildschirm - diagonal | 1,47 " |
| Bildschirm - Schnittstelle | SPI |
| Bildschirmberührung | Nicht |
| Bildschirmauflösung | 172x320px |
| Stromspannung aus | 3,3 V. |
| Stromspannung Nieder | 5,0 V |
| Breite | 7 cm |
| Höhe | 5,3 cm |
| Tiefe | 2,5 cm |
| Gewicht | 0,018 kg |
