IPS LCD 1,47 '' 172x320px - SPI - abgerundet - Waveshare 22224
IPS-LCD-Displaymodul mit einer Diagonale von 1,47" und einer Auflösung von 172 x 320 px. Das Display hat abgerundete Kanten und eignet sich damit ideal für ein Smartband-Design. Das Modul basiert auf dem ST7789V3- LCD-Treibersystem, das für die Kommunikation mit dem Mikrocontroller sorgt verwendet eine 4-polige SPI -Schnittstelle Die Anzahl der angezeigten Farben beträgt bis zu 262 K RGB Der Bildschirm funktioniert mit Arduino, Raspberry Pi und STM32.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: LCD-IPS-Display 1,47 "172 x 320 px - SPI - abgerundet - Waveshare 22224
IPS- LCD-Displaymodul von Waveshare mit einer Diagonale von 1,47" und einer Auflösung von 172 x 320 Pixel. Das Display hat abgerundete Kanten, wodurch es sich ideal für ein Smartband-Design eignet. Das Modul basiert auf dem ST7789V3 LCD-Treibersystem, das für die Kommunikation Der Mikrocontroller verwendet eine 4-polige SPI -Schnittstelle. Die Anzahl der angezeigten Farben beträgt bis zu 262 K RGB. Der Bildschirm funktioniert mit Arduino , Raspberry Pi und STM32 .
Die Hauptmerkmale des Displays
- 172 x 320 Auflösung, 262K RGB-Farben, klar und farbenfroh
- Die SPI-Schnittstelle minimiert die Anzahl der erforderlichen IO-Pins und unterstützt Controller wie Arduino, Raspberry Pi, STM32
- Der Hersteller stellt eine Reihe von Ressourcen zur Verfügung (Beispiele für Raspberry Pi, Arduino, STM32)
IPS-LCD-Display 1.47 '172 x 320 px - SPI - gerundet - Waveshare 22224.
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.
Ein Beispiel für den Anschluss des Displays an Arduino.
Der Hersteller hat eine ausführliche Bedienungsanleitung mit Beispielprogrammcodes vorbereitet, die den Einstieg in die Arbeit mit dem Modul erheblich erleichtert.

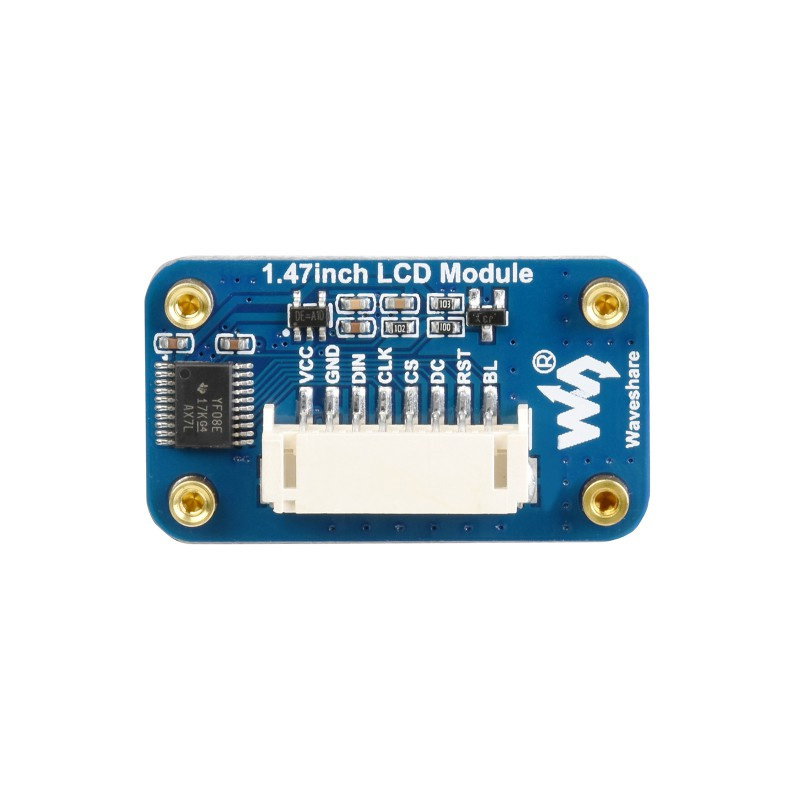

IPS-LCD-Display-Pins
Das Anzeigemodul für die Kommunikation verwendet die SPI-Schnittstelle. Es wird mit einer Spannung von 3,3 V oder 5 V versorgt.
- VCC - Versorgungsspannung (3,3 V oder 5 V)
- GND - die Masse des Systems
- DIN - Dateneingang der SPI-Schnittstelle
- CLK - Takteingang der SPI-Schnittstelle
- CS - Systemauswahl, aktiviert durch den niedrigen Zustand
- DC - Daten-/Befehlsauswahl (High-Zustand für Daten, Low-Zustand für Befehle)
- RST - Reset, aktiviert durch den Low-Zustand
- BL - Hintergrundbeleuchtung
Spezifikation des Waveshare-LCD-Displays
- Versorgungsspannung: 3,3 V oder 5 V
- Kommunikationsschnittstelle: SPI
- Anzeigetyp: IPS
- Anzeigetreiberchip: ST7789V3
- Auflösung: 172 (H) x 320 (V) Pixel
- Farbmenge: 262K RGB
- Displaygröße: 17,39 x 32,35 mm
- Pixelabstand: 0,0337 (H) x 0,1011 (V) mm
- Modulabmessungen: 22,0 x 38,5 mm
Inhalt des Kits
- 1x IPS LCD 1,47 "172 x 320 px - SPI - gerundet - Waveshare 22224
- 1x 8-poliges Kabel, 2 mm Raster

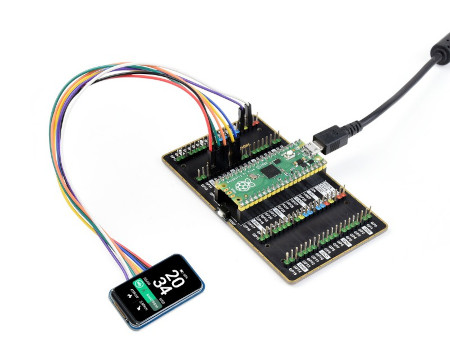

Ein Beispiel für die Verbindung mit einem Raspberry Pi Pico. Gegenstand des Verkaufs ist das LCD-Display und das Verbindungskabel, andere Elemente können separat erworben werden.
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | LCD-IPS |
| Bildschirm - diagonal | 1,47 " |
| Bildschirm - Schnittstelle | SPI |
| Bildschirmberührung | Nicht |
| Bildschirmauflösung | 172x320px |
| Breite | 5,2 cm |
| Höhe | 7 cm |
| Tiefe | 2,3 cm |
| Gewicht | 0,019 kg |
