IPS 1.69'' 240x280px LCD Display - SPI - 262K RGB - für Raspberry Pi, Arduino, STM32 - Seeedstudio 104990802
Ein 1,69'' IPS-LCD-Displaymodul mit einer Auflösung von 240 x 280 px und einem lebendigen Spektrum von 262.000 Farben, die im RGB-Farbraum enthalten sind. Der eingebaute Bildschirmtreiber-Chip - der ST7789V2 - kommuniziert mit einem Mikrocontroller oder Minicomputer über eine 4-polige SPI-Schnittstelle, die die Anzahl der erforderlichen I/O-Pins minimiert und perfekt mit gängigen Boards wie Raspberry Pi, Arduino und STM32 funktioniert.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: IPS 1.69'' 240 x 280 px LCD Display - SPI - 262K RGB - für Raspberry Pi, Arduino, STM32 - Seeedstudio 104990802

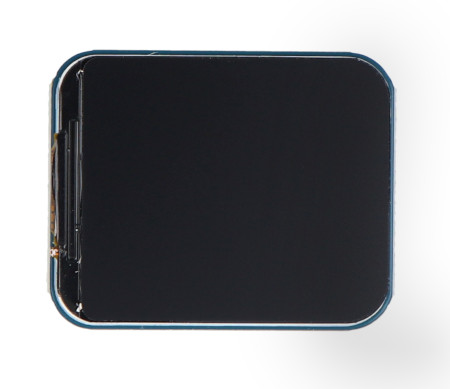

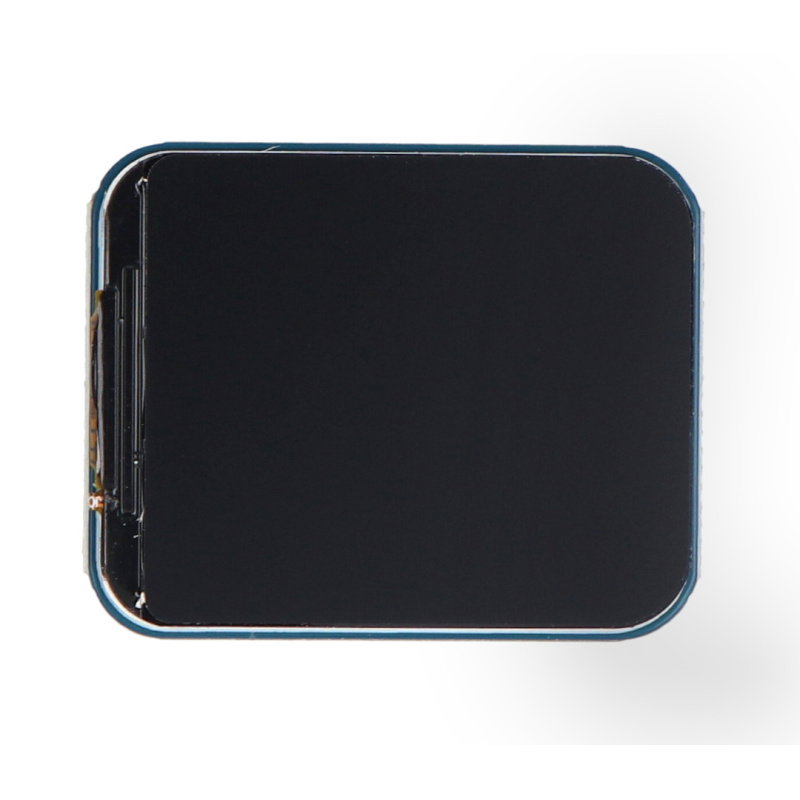

Das 1,69 ''LCD-Display verfügt über eine Auflösung von 240 x 280 px und eine lebendige Farbpalette von 262.000 Farben, die neue Möglichkeiten in verschiedenen Anwendungsbereichen eröffnet. Dank der IPS-Technologie garantiert es ein klares und farbdynamisches Seherlebnis. Der eingebaute Bildschirmtreiber-Chip - der ST7789V2 - kommuniziert über eine 4-polige SPI-Schnittstelle mit einem Mikrocontroller oder Minicomputer. Diese vielseitige Schnittstelle minimiert nicht nur den Bedarf an E/A-Pins, sondern lässt sich auch perfekt mit gängigen Boards wie Raspberry Pi, Arduino und STM32 integrieren. Die Größe eines einzelnen Pixels beträgt 0,11655 x 0,11655 mm. Mit seiner hohen Auflösung und den leuchtenden Farben ist er ideal für kleine, tragbare Geräte wie Smartwatches, digitale Bilderrahmen und tragbare Spielekonsolen.
Der Hersteller stellt eine Produkt-Wiki-Seite zur Verfügung, die Informationen über die Pinbelegung des Moduls und eine detaillierte Bedienungsanleitung enthält. Hier erfahren Sie auch, wie Sie das Display anschließen.
IPS 1.69'' 240 x 280 px LCD Display - SPI - 262K RGB - für Raspberry Pi, Arduino, STM32 - Seeedstudio 104990802.
Botland ist offizieller Distributor der Elektronik- und Robotiklösungen von Seeedstudio. Hunderte einsatzbereite Geräte, Bauteile und Module sind ab Lager oder auf Bestellung verfügbar. Unser Team garantiert, dass alle gezeigten Seeedstudio-Produkte Originalware sind.
Schaltplan für den Anschluss des Displays an das Seeed Xiao-Modul.

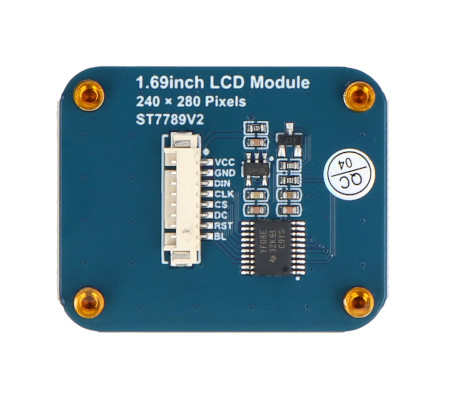

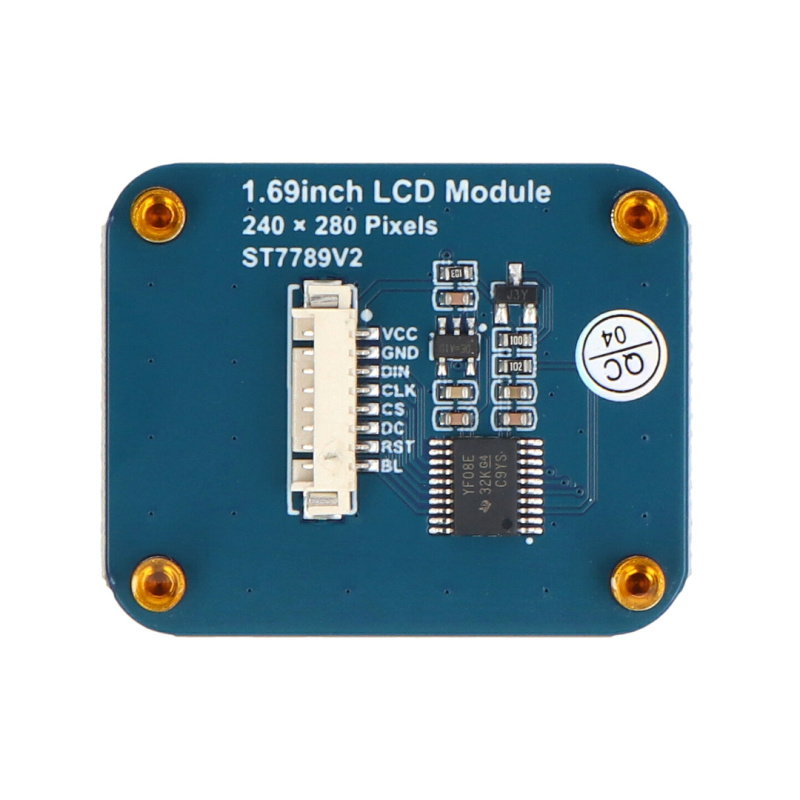

Display-Anschlüsse
Das LCD-Display verfügt über ein Kabel mit einem JST GH1.25-Stecker, über den wir Zugang zu den folgenden Anschlüssen haben:
- VCC - Versorgungsspannung 3,3 V / 5 V
- GND - System-Masse
- DIN - SPI-Datenleitung
- CLK - SPI-Taktleitung
- CS - Auswahl des Busgerätes (Chip Select)
- DC - Daten-/Befehlsauswahl (Command)
- RST - Reset-Pin
- BL - Display-Hintergrundbeleuchtung
Kompatibilität und Anwendungen mit Raspberry Pi, Arduino und STM32
Das Displaymodul ist vollständig kompatibel mit gängigen Boards wie Raspberry Pi, Arduino und STM32. Dank der SPI-Schnittstelle und der umfangreichen Dokumentation, die für jede dieser Plattformen verfügbar ist, ist die Integration des Displays schnell und bequem. Hier sind einige Anwendungsbeispiele für das Display:
- Erstellen von interaktiven Benutzeroberflächen für IoT-Projekte.
- Anzeige von Systeminformationen oder Webdaten auf einem kleinen Bildschirm.
- Anzeige von Messwerten von Sensoren (z.B. Temperatur, Luftfeuchtigkeit) auf einem kleinen Display.
- Erstellen von einfachen Benutzeroberflächen für Geräte und DIY-Projekte.
- Anzeige der Ergebnisse von Entscheidungsprozessen (z.B. Schaltzustände, Analogwerte) in Echtzeit.
- Anzeige von Telemetriedaten oder Fernsteuerung von Geräten.
- Integration der Anzeige in industrielle Prozessüberwachung oder Automatisierungsprojekte.
Das Modul ist kompatibel mit Raspberry Pi, Arduino und STM32.

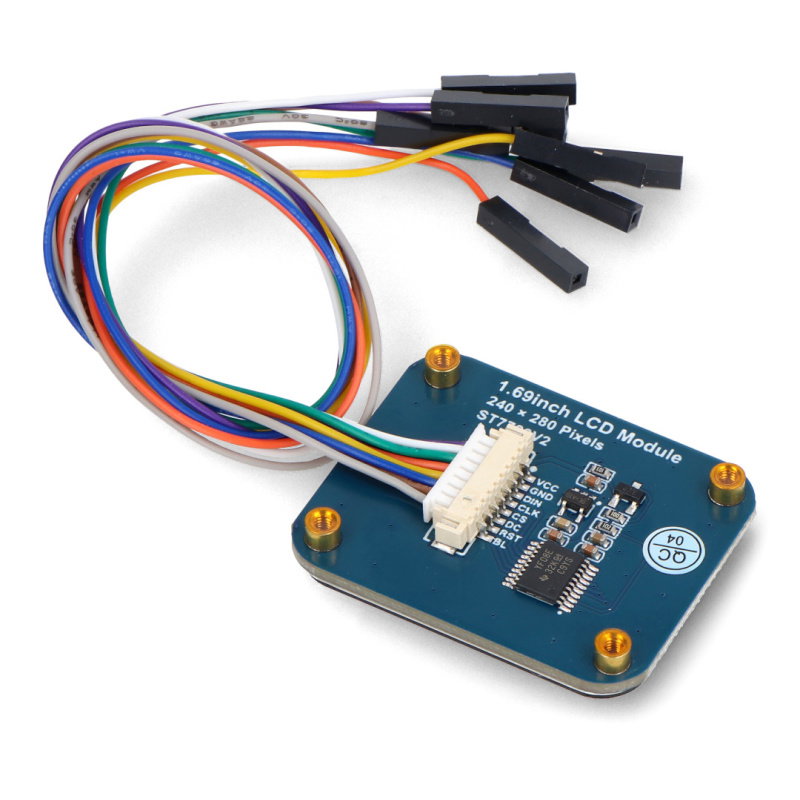

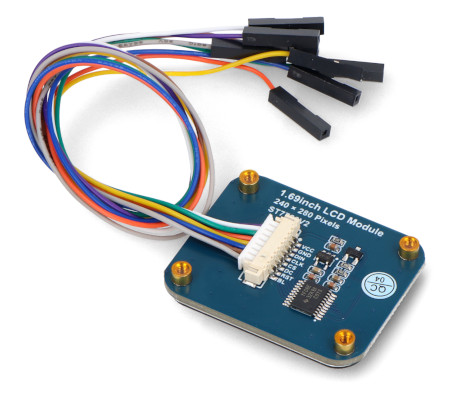

Im Bausatz enthaltene Komponenten.
Technische Daten des Displays
- Versorgungsspannung: 3,3 V / 5 V
- Display-Typ: LCD IPS
- Display-Diagonale: 1,69"
- Eingebetteter Chip: ST7789V2
- Kommunikationsschnittstelle: 4-Draht-SPI
- Auflösung: 240 x 280 px
- Abgerundete Bildschirmecken
- Anzahl der angezeigten Farben: 262k RGB
- Pixelgröße: 0,11655 x 0,11655 mm
- Abmessungen des Displays: 27,97 x 32,63 mm
- Abmessungen des Moduls: 31,5 x 39 mm
Inhalt des Kits
- 1x IPS LCD 1.69'' 240 x 280 px - SPI - 262K RGB - für Raspberry Pi, Arduino, STM32 - Seeedstudio 104990802
- 1x JST GH1.25 20 cm 8-poliges Anschlusskabel
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | LCD-IPS |
| Bildschirm - diagonal | 1,69 '' |
| Bildschirm - Schnittstelle | SPI |
| Bildschirmberührung | Nicht |
| Bildschirmauflösung | 280x240px |
| Stromspannung aus | 3,3 V. |
| Stromspannung Nieder | 5,0 V |
| Breite | 7 cm |
| Höhe | 5,3 cm |
| Tiefe | 2,5 cm |
| Gewicht | 0,019 kg |
