Resistiver IPS-Touchscreen LCD 4 '' (H) 800x480px HDMI + GPIO für Raspberry Pi 4B / 3B + / 3B / Zero - Waveshare 16340
Waveshare-Bildschirm mit einer Diagonale von 4 " und einer Auflösung von 800 x 480 px mit Touch-Funktion, resistiv. Das Board hat auch eine Mini-Buchse 3,5 mm. Es kommuniziert mit dem Minicomputer Raspberry Pi 4B / 3B + / 3B / Zero / Zero W über den HDMI-Anschluss und GPIO.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Waveshare IPS resistives LCD 4'' (H) 800x480px HDMI + GPIO Touchscreen für Raspberry Pi 4B / 3B+ / 3B / Zero
Waveshare-Bildschirm mit einer Diagonale von 4 "und einer Auflösung von 800 x 480 px mit Touch-Funktion, resistiv . Das Board hat auch eine Mini-Buchse 3,5 mm . Es kommuniziert mit dem Minicomputer Raspberry Pi 4B / 3B + / 3B / Zero / Zero W über den HDMI-Anschluss und GPIO - entsprechende Anschlüsse sind im Set enthalten.

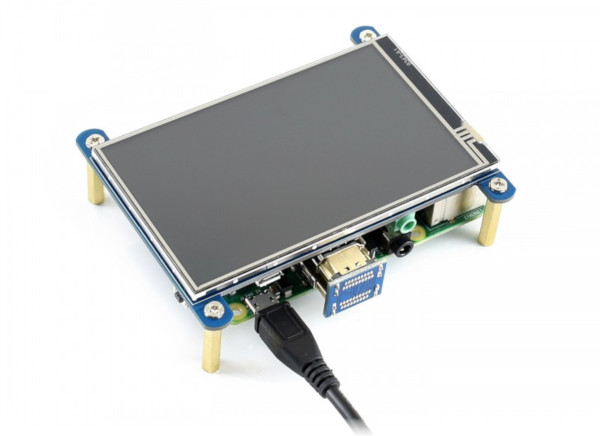

Das Gerät kommuniziert über den HDMI-Anschluss (Bild) und die GPIO-Pins (Touch).
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.

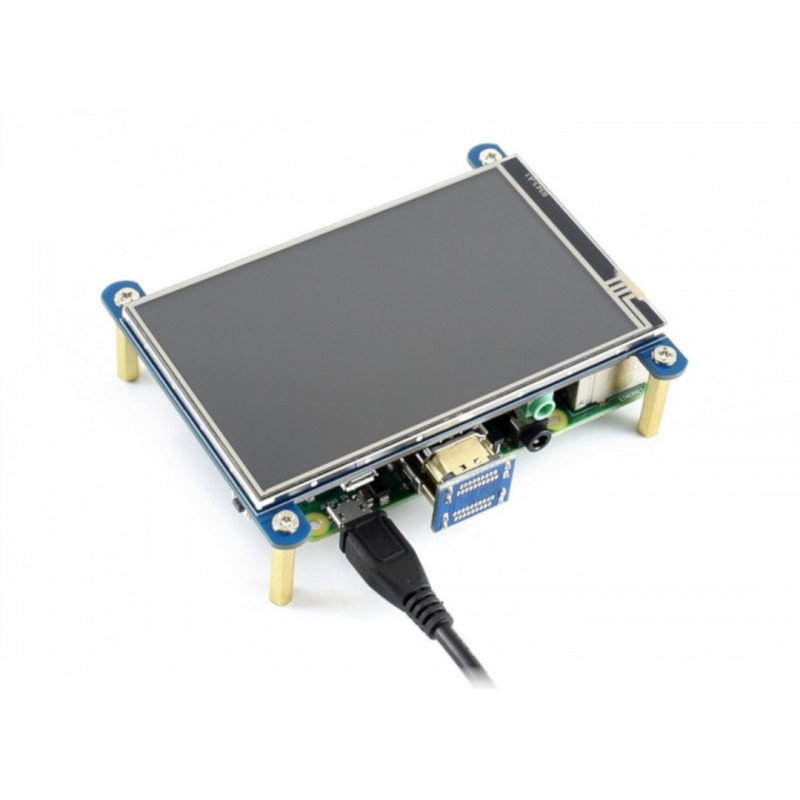

Ein Beispiel für die Verbindung des Bildschirms mit einem Raspberry Pi 4B .
Verbindung mit dem Raspberry Pi
Um den Bildschirm auszuführen, stecken Sie das Gerät auf die GPIO-Pins des Minicomputers und montieren Sie den HDMI-Anschluss.
Software
Der Hersteller hat das Betriebssystem mit installierten Treibern vorbereitet. Das System sollte mit einem geeigneten Programm, zB WinZip, entpackt und mit dem Programm Win32 Disk Imager auf die Karte hochgeladen werden.
Eine ausführliche Beschreibung zum Anschließen und Installieren von Treibern ohne Änderung des Raspberry-Pi-Systems und das Image des fertigen Systems finden Sie auf der Website des Herstellers . |
Screenshot des Win32 Disk Imager -Programms, nachdem Sie das System ausgewählt haben, klicken Sie einfach auf die Schaltfläche Schreiben und warten Sie, bis der Installationsvorgang abgeschlossen ist.
Bildschirmspezifikation
- Typ: Touchscreen, resistiv
- Typ: IPS
- Diagonale: 4 "
- Auflösung: 800 x 480 Pixel
- 3,5-mm-Miniklinke
- Funktioniert mit: Raspberry Pi 4B / 3B + / 3B / Zero / Zero W
- Es verwendet 26 GPIO-Pins
- 4 Befestigungslöcher
- Abmessungen: 99 x 77 mm
GPIO-Schnittstelle
| Pin-GPIO | Symbol | Beschreibung |
|---|---|---|
| 1, 17 | 3,3 V | Stromversorgung 3,3 V. |
| 2, 4 | 5V | Stromversorgung 5 V. |
| 3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 | NC | Nicht verbunden. |
| 6, 9, 14, 20, 25 | Masse | Masse. |
| 19 | TP_SPI | SPI-Schnittstellendateneingang für das Touchpanel. |
| 21 | TP_SO | Die Datenausgabe der SPI-Schnittstelle für das Touchpanel. |
| 22 | TP_IRQ | Das Unterbrechen des Touchpanels, das Erfassen der Berührung setzt den Low-Zustand. |
| 23 | TP_SCK | SPI-Taktsignal für das Touchpanel. |
| 26 | TP_CS | Chipauswahl für das Touchpanel. |
Außenmaße des Bildschirms.
Satz enthält
- 4 "berührungsresistenter Bildschirm
- HDMI-Anschluss
- HDMI-Anschluss - Micro-HDMI
- Stift berühren
- Befestigungsschrauben
Resistiver IPS-Touchscreen LCD 4 '' (H) 800x480px HDMI + GPIO für Raspberry Pi 4B / 3B + / 3B / Zero - Waveshare 16340
Wir bieten einen hervorragenden Touchscreen in resistiver Technologie an, der für den Betrieb mit dem beliebten Minicomputer Raspberry Pi entwickelt wurde. Das Display ist ein IPS-LCD mit einer Diagonale von 4″ und einer Auflösung von 800x480 px.
Das Display wird über den HDMI-Anschluss und die entsprechenden GPIO-Pins mit der Raspberry Pi-Platine verbunden (Legen Sie die Display-Platine auf den Raspberry Pi und verbinden Sie sie mit dem HDMI-Kabel).
Raspberry Pi-Display - WaveShare LCD IPS 4-Zoll-Touchscreen
Das Gerät ist für die Arbeit mit bestimmten Raspberry Pi-Modellen angepasst – dies sind die Versionen 4B, 3B+, 3B, Zero und Zero W. Sie erhalten alle erforderlichen Anschlüsse im Set mit dem Gerät.
Erwähnenswert ist, dass Sie dank des hochwertigen Touch-Panels keine sperrige Tastatur mehr verwenden müssen - viele Operationen können über die Touch-Oberfläche ausgeführt werden.
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | LCD-IPS |
| Bildschirm - diagonal | 4.00 '' |
| Bildschirm - Schnittstelle | HDMI + GPIO |
| Bildschirmberührung | Ja |
| Bildschirmauflösung | 800x480px |
| Breite | 13,5 cm |
| Höhe | 4,5 cm |
| Tiefe | 9,5 cm |
| Gewicht | 0,123 kg |
