Touchscreen B - resistives LCD IPS 3.5 '' 320x480px GPIO für Raspberry Pi - Waveshare 12287
Waveshare Touchscreen, resistiv 3,5" für Raspberry Pi, arbeitet mit einer Auflösung von 320 x 480 px. Es funktioniert mit jeder 40-Pin-Version des Raspberry Pi als Overlay für die GPIO-Pins.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Waveshare B Touchscreen - resistives LCD TFT 3,5 '' 320x480px GPIO
Touchscreen, resistiv 3,5" für den Raspberry Pi mit einer Auflösung von 320 x 480 px . Er funktioniert mit jeder 40-Pin-Version des Raspberry Pi über GPIO-Pins - als Overlay.
Das Gerät kommuniziert über die GPIO-Pins – als Overlay zum Minicomputer. Raspberry Pi nicht enthalten.
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.

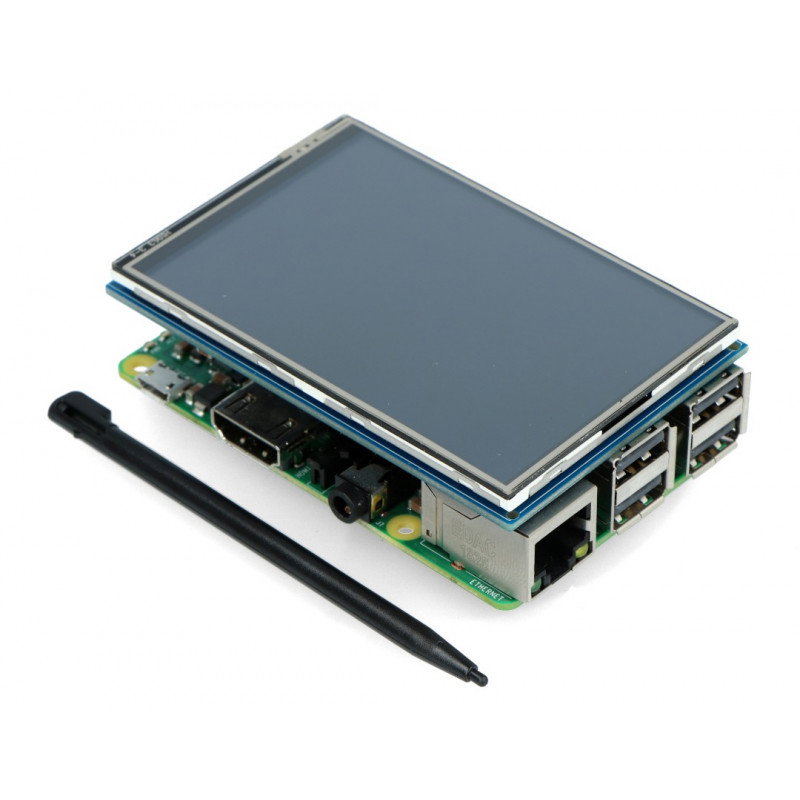

Ein Beispiel für die Verbindung des Bildschirms mit einem Raspberry Pi.
Verbindung mit dem Raspberry Pi
Um den Bildschirm auszuführen, legen Sie den Bildschirm auf die GPIO-Pins des Raspberry Pi.
Bildschirmsoftware
Der Hersteller hat das Betriebssystem mit installierten Treibern vorbereitet. Das System sollte mit einem geeigneten Programm, zB WinZip, entpackt und mit dem Programm Win32 Disk Imager auf die Karte hochgeladen werden.
Screenshot des Win32 Disk Imager -Programms, nachdem Sie das System ausgewählt haben, klicken Sie einfach auf die Schaltfläche Schreiben und warten Sie, bis der Installationsvorgang abgeschlossen ist.
Eine ausführliche Beschreibung des Anschlusses und der Installation von Treibern ohne Änderung des Raspberry-Pi-Systems sowie das Image des fertigen Systems finden Sie auf der Herstellerseite |
GPIO-Schnittstelle
| Pin-GPIO | Symbol | Beschreibung |
|---|---|---|
| 1, 17 | 3,3 V | Stromversorgung 3,3 V. |
| 2, 4 | 5V | Stromversorgung 5 V. |
3, 5, 7, 8, 10, 12,13,15,16 | NC | Nicht verbunden. |
| 6, 9, 14, 20, 25 | Masse | Masse. |
| 11 | TP_IRQ | Unterbrechung vom Touchpanel. |
| 18 | LCD_RS | Auswahl: Befehle oder Daten für das LCD-Panel. |
| 19 | LCD_SI / TP_SPI | SPI-Schnittstellendateneingang für Touchpanel und LCD-Bildschirm. |
| 21 | TP_SO | Die Datenausgabe der SPI-Schnittstelle für das Touchpanel. |
| 22 | RST | Zurücksetzen. |
| 23 | LCD_SCK / TP_SCK | SPI-Taktsignal für Touchpanel und LCD-Bildschirm. |
| 24 | LCD_CS | Chipauswahl für den LCD-Bildschirm. |
| 26 | TP_CS | Chipauswahl für das Touchpanel. |
Außenmaße des Bildschirms.
Bildschirmspezifikation
- Typ: Touchscreen, resistiv
- Diagonale: 3,5 "
- Auflösung: 320 x 480 Pixel
- Chip: XPT2046
- Anzahl Farben: 65536
- Bildseitenverhältnis: 8:5
- SPI-Kommunikation
- Funktioniert mit: Raspberry Pi Version 4B, 3B+, 3B, 2B, B+, Zero und Zero W (funktioniert direkt mit dem System des Herstellers )
- Bildschirmabmessungen: 85 x 56,5 mm
Satz enthält
- 3,5 "Touchscreen, resistiv
- Befestigungsschrauben
In unserem Angebot finden Sie auch ein dediziertes Gehäuse !
3,5-Zoll-Bildschirm für Raspberry Pi-Minicomputer
Touchscreen B - resistives LCD IPS 3,5 '' 320x480px GPIO für Raspberry Pi - Waveshare 12287 bietet eine hohe Qualität der Farbwiedergabe, hervorragenden Kontrast und große Betrachtungswinkel, wodurch es perfekt für die Implementierung in Geräten geeignet ist, die eine moderne grafische Benutzeroberfläche ( GUI) erfordern.
Die Verbindung des Bildschirms mit dem SoC-Prozessor des Minicomputers erfolgt über die GPIO-Schnittstelle - die IPS-Matrix und der Touchscreen belegen dank der Verwendung von Treibern mit schneller SPI-Schnittstelle nur 8 Ein- / Ausgangsleitungen. Die restlichen Ausgänge des Prozessors können vom Benutzer in seinen Anwendungen frei verwendet werden.
Raspberry Pi - Komplettes Ökosystem für den Aufbau eingebetteter Systeme
Der resistive Touchscreen B mit Matrix-LCD IPS 3,5 '' 320x480px ist nur eines von Hunderten von Zubehörbeispielen für die Verwendung mit Raspberry Pi-Minicomputern. Unser Angebot umfasst auch eine große Auswahl an weiteren Displays in verschiedenen Größen, Auflösungen und ausgestattet mit GPIO-, HDMI- oder DSI-Schnittstellen.
Auch Gehäuse, Netzteile, Kameramodule oder funktionale Raspberry Pi Hat Cover finden Sie in unserem Shop in großer Auswahl, die die Möglichkeiten der „Himbeere“ um Mess-, Steuer- und Kommunikationsfunktionen erweitern.
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | LCD-IPS |
| Bildschirm - diagonal | 3,50 '' |
| Bildschirm - Schnittstelle | GPIO |
| Bildschirmberührung | Ja |
| Bildschirmauflösung | 480x320px |
| Breite | 8,2 cm |
| Höhe | 10,7 cm |
| Tiefe | 2,9 cm |
| Gewicht | 0,07 kg |
