Produktbeschreibung: CNC-Inkrementalgeber - 100 Impulse pro Umdrehung - Durchmesser 60 mm - silber - Adafruit 5735
Der große Inkrementalgeber von Adafruit mit einem Durchmesser von bis zu 60 mm ist für die Bewegungssteuerung von CNC-Maschinen konzipiert. Dank seiner einfachen Schnittstelle kann er an viele gängige Mikrocontroller angeschlossen werden, wie z.B.: Arduino, ESP32oder an Raspberry Pi. Die Encoderpins wurden in Form von praktischen Schraubanschlüssen abgeleitet, an denen die Leitungen befestigt werden können. Diese umfassen sowohl A- und B-Signale, als auch deren Negationen. Die Montage kann auf der Vorderseite der Geräte erfolgen, indem die drei integrierten Schrauben für diesen Zweck verwendet werden. Der Geber kann mit einer Vielzahl von Eingangsspannungen betrieben werden. Außerdem verfügt er über einen kleinen, abnehmbaren Drehknopf, um die Ergonomie der Bedienung zu verbessern.
Sehen Sie sich auch die Bedienungsanleitung des Herstellers an!

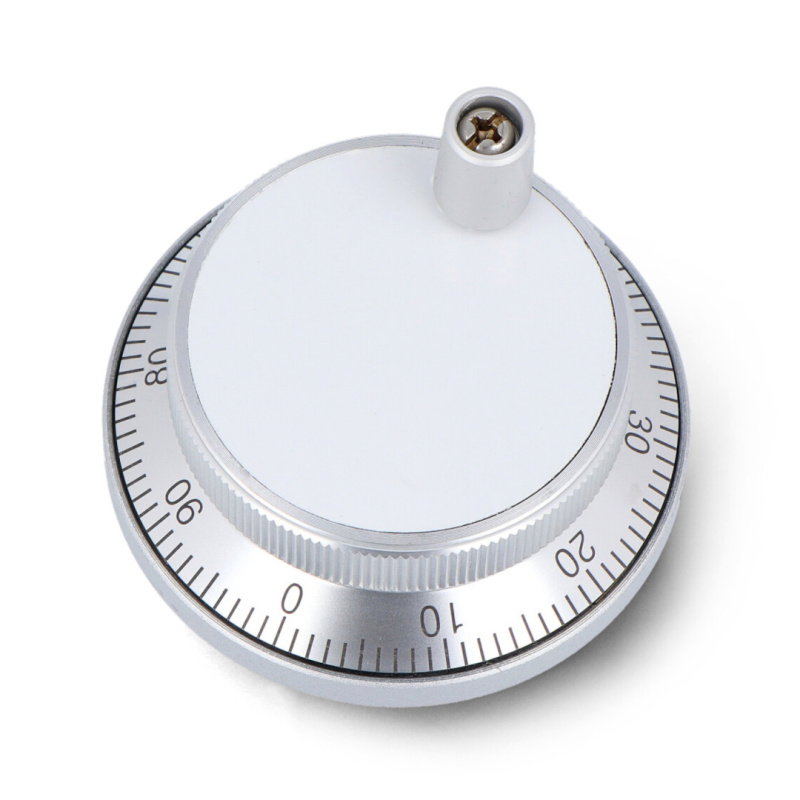

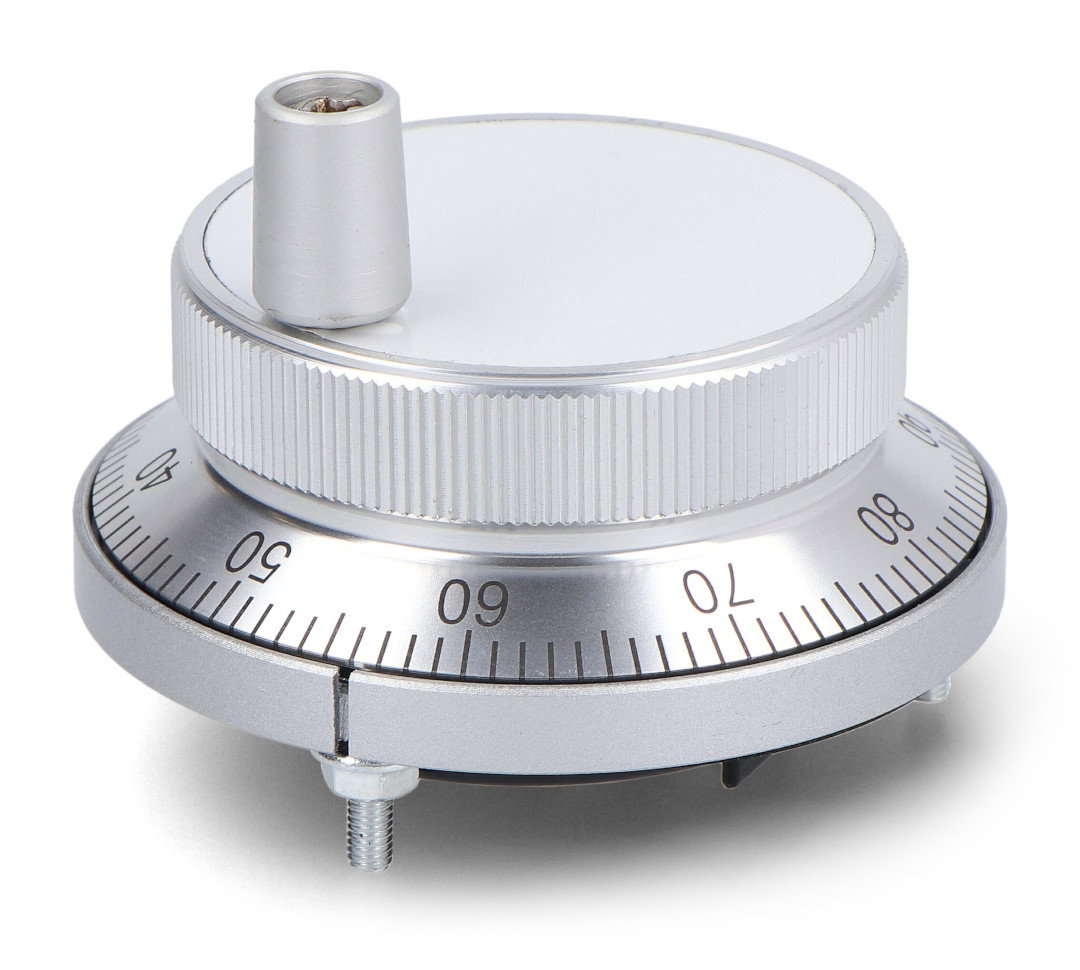

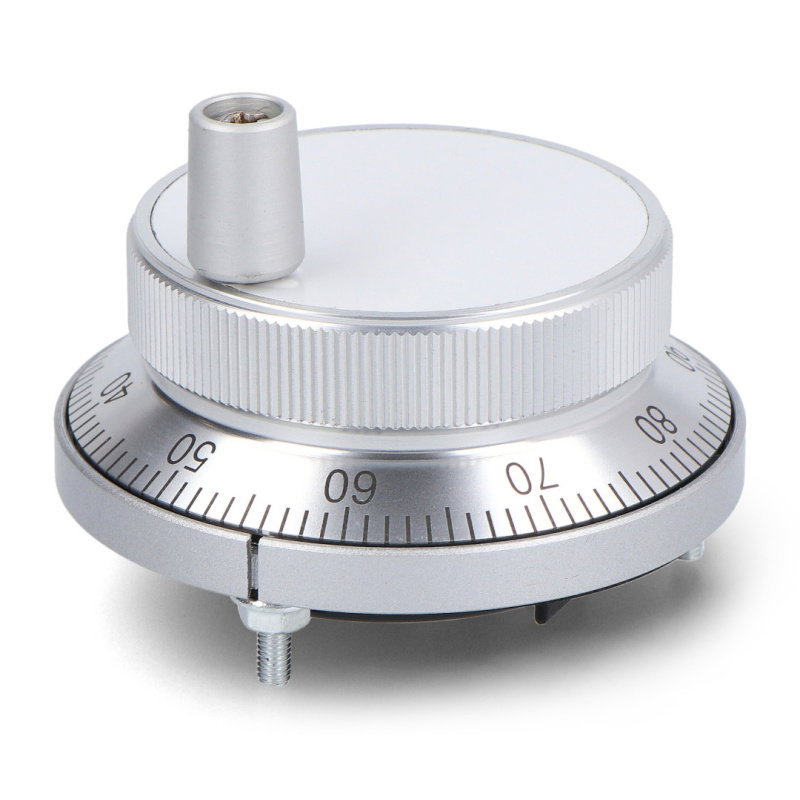

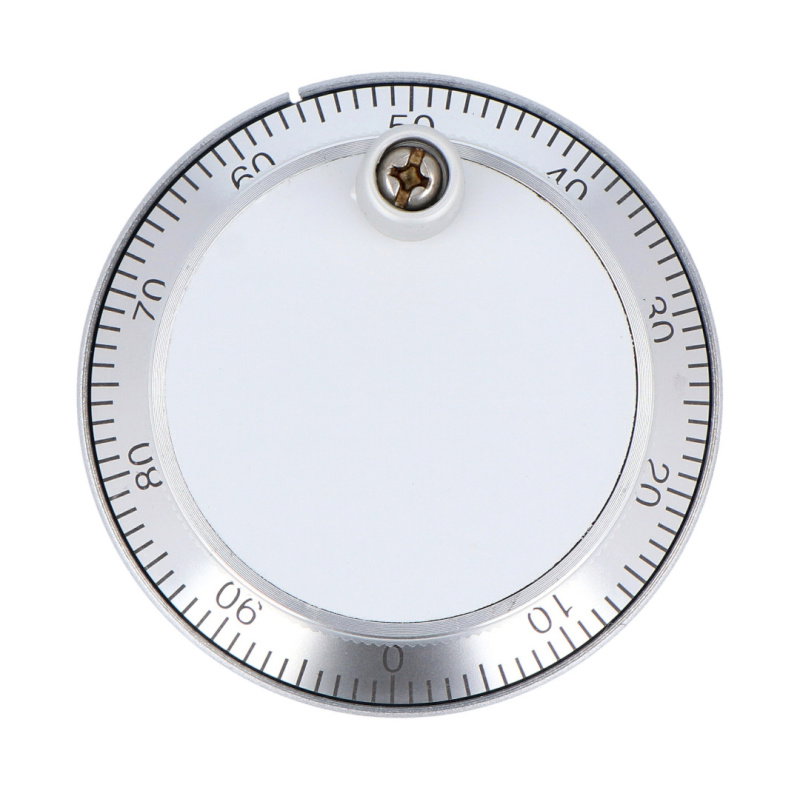

CNC Inkrementalgeber - 100 Impulse pro Umdrehung - 60 mm Durchmesser - silber - Adafruit 5735.
Prinzip eines Inkrementalgebers.
Wie benutzt man einen Inkrementalgeber?
EinInkrementalgeber ist ein Sensor, der Drehbewegungen misst. Im Gegensatz zu Potentiometern ist sein Bewegungsbereich nicht begrenzt - er kann viele Male im Kreis gedreht werden. Um die Anzahl der Umdrehungen oder den Winkel, um den sich der Geber gedreht hat, abzulesen, verwendet man die A- und B-Adern, auf denen kurzzeitige Impulse erscheinen. Im Falle des Encoders von Adafruit sind es 100 Impulse pro 360° Umdrehung. Die Drehrichtung wird dadurch bestimmt, auf welcher Leitung der Impuls zuerst erscheint: Wenn es die A-Leitung ist, ist es im Uhrzeigersinn (CW), im umgekehrten Fall ist es gegen den Uhrzeigersinn (CCW).
Um dem Benutzer die Verwendung des Drehgebers zu erleichtern, hat Adafruit auch einen Beispielcode in der Sprache CircuitPython mit einer speziellen Bibliothek vorbereitet.
Technische Daten des Encoders
- Typ: Inkrementaler Drehgeber
- Anzahl von Impulsen: 100 pro Umdrehung
- Durchmesser: 60 mm
- Farbe: silber
- Montage: auf Platte
- 3 eingebaute Schrauben
- Steckertyp: Schraube
- Belegung:
- A, B - Impulsausgänge
- A, B - negierte Ausgänge
- 0 V - System-Masse-Ausgang
- Vcc - Versorgungsspannung

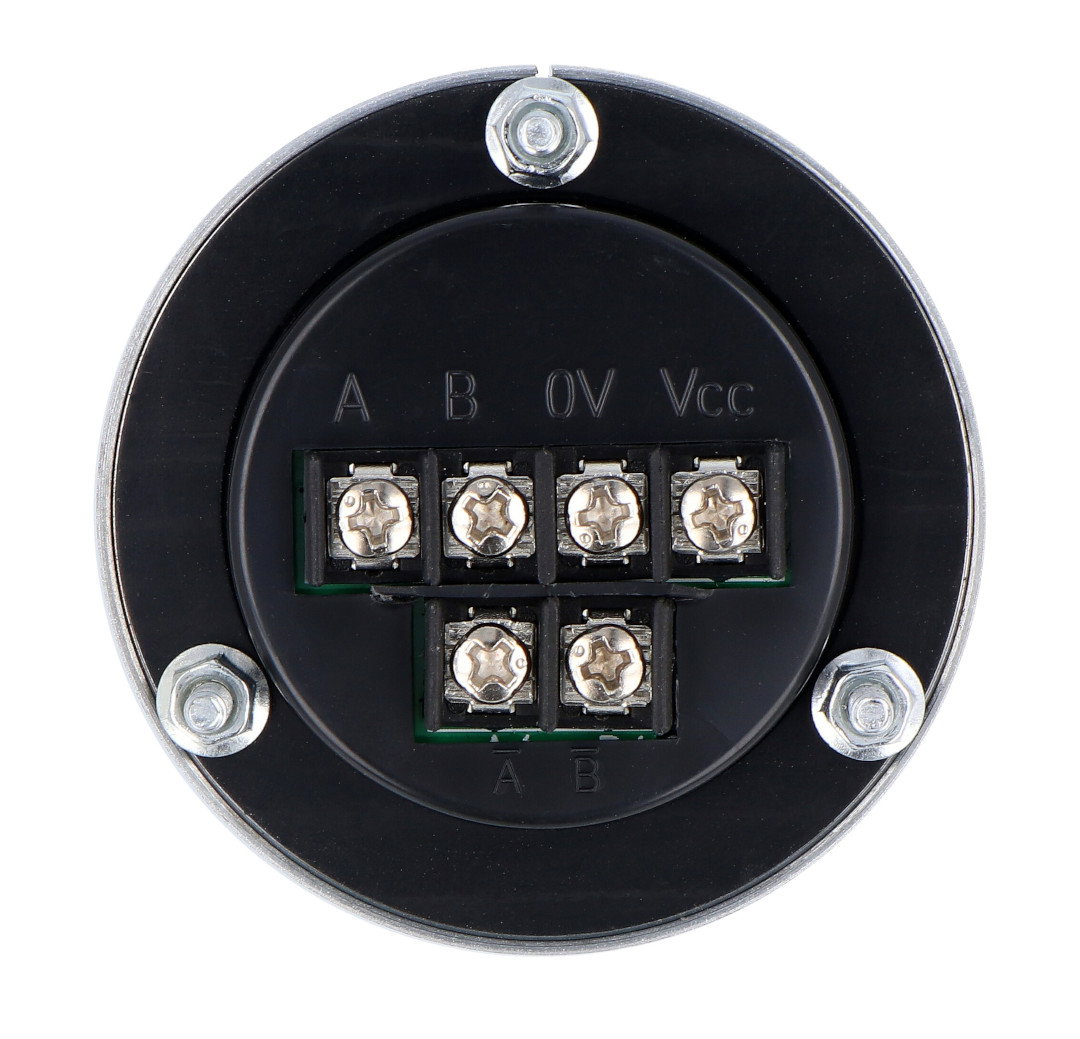

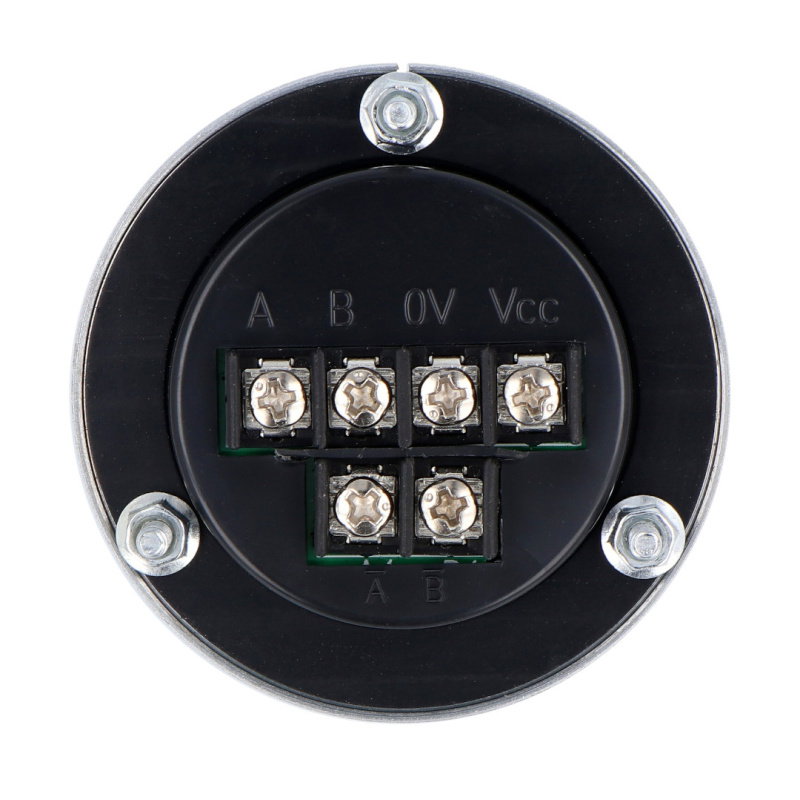

Die Pins des Encoders sind als praktische Schraubanschlüsse ausgeführt.
