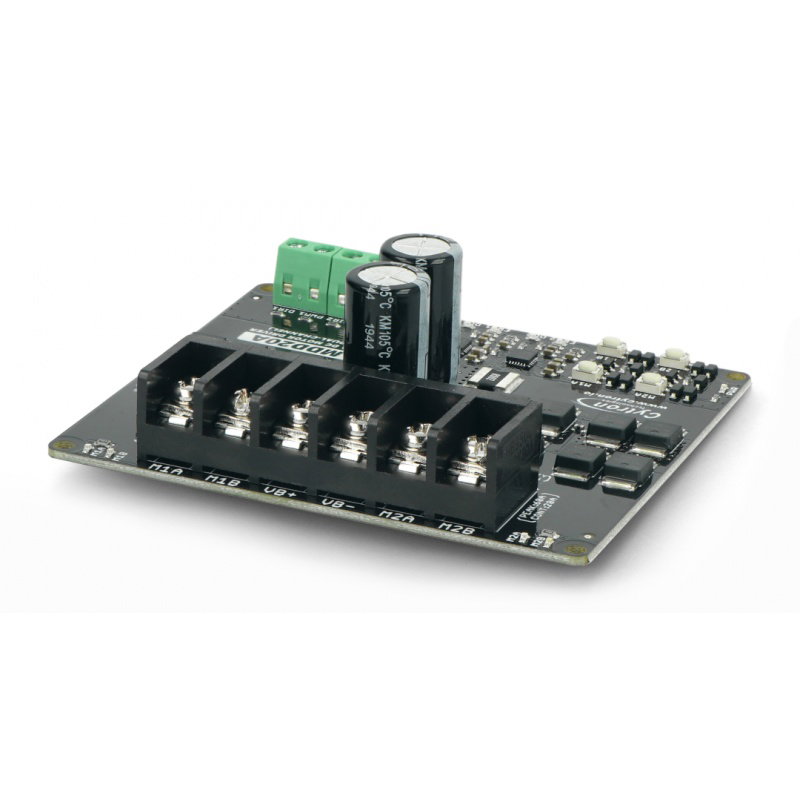

Produktbeschreibung: Cytron MDD20A - Zweikanaltreiber für DC 30 V / 20 A Motoren
Zweikanaliger Treiber für DC-Motoren. Die Versorgungsspannung reicht von 6 V bis 30 V, der maximale Strom pro Kanal beträgt 20 A im Dauerbetrieb und 60 A Momentanstrom . Der Controller kann mit einer Logikspannung von 1,8 V arbeiten; 3,3 V; 5 V und 12 V, wodurch es mit den meisten Modulen wie Arduino , Raspberry Pi, SPS-Steuerungen usw. kompatibel ist. Das Modul verfügt über einen Schutz vor zu hoher Temperatur, einen Unterspannungsschalter und einen Überstromschutz mit aktiver Begrenzung. Der Controller ist mit einer Taste zum schnellen Testen des Motors ausgestattet. Auf der Platine befinden sich LED-Dioden, die den Betrieb einzelner Motoren signalisieren.
Das Modul ist nicht gegen Verpolung geschützt. Bei falschem Stromanschluss wird die Platine beschädigt.

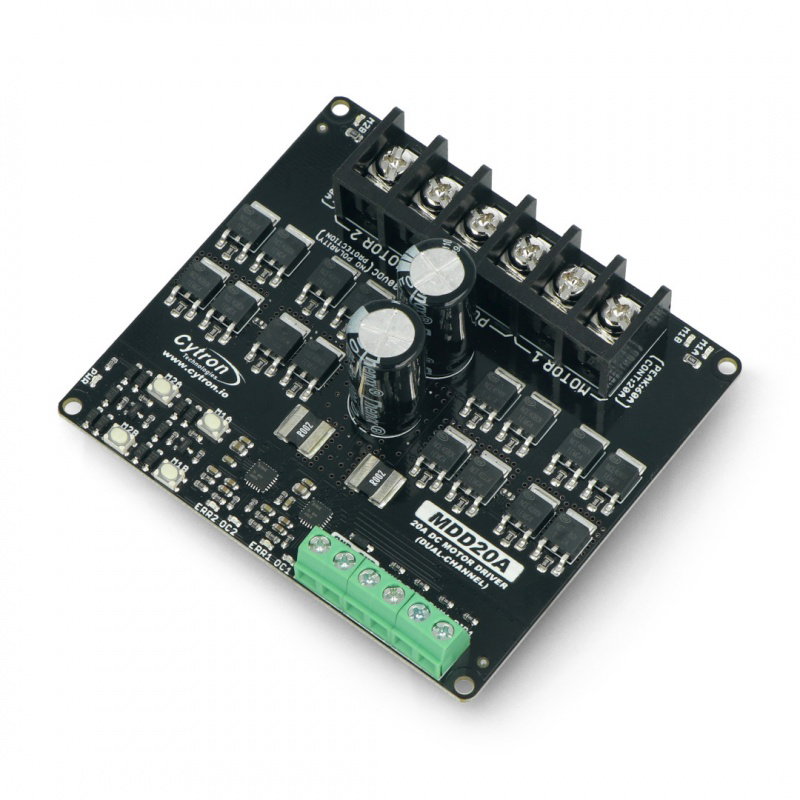

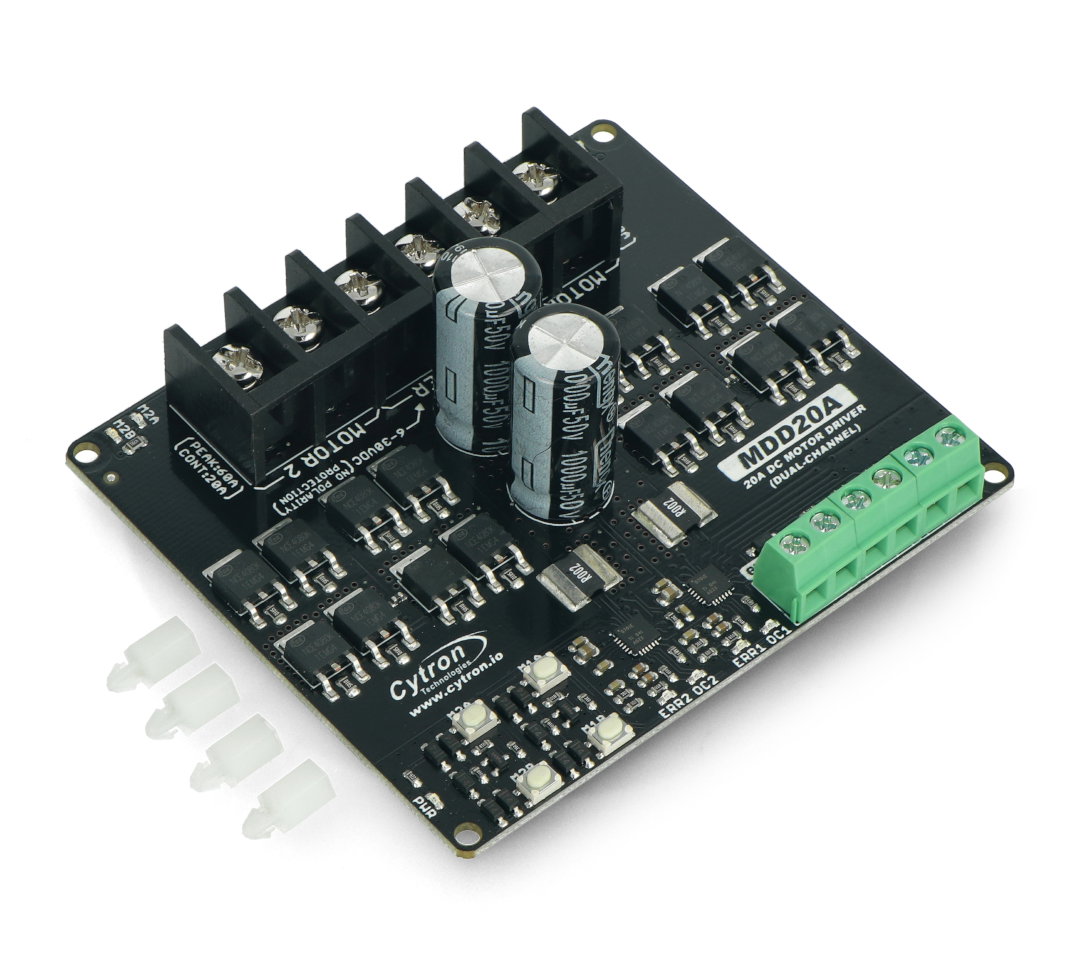

Zweikanaliger MDD20A-Controller.
Leitungen des Cytron Maker Nano Moduls.

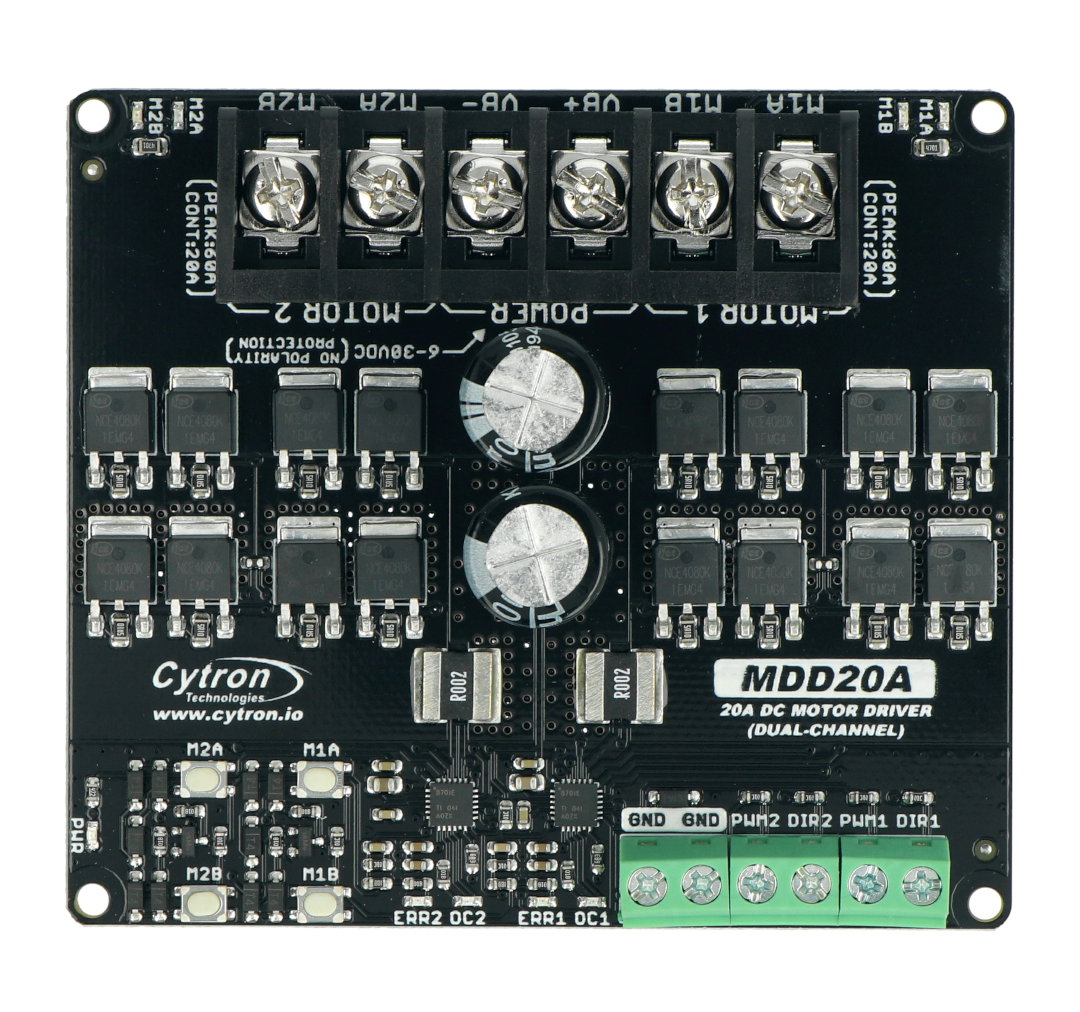

Pins des Zweikanaltreibers von MDD20A-Motoren

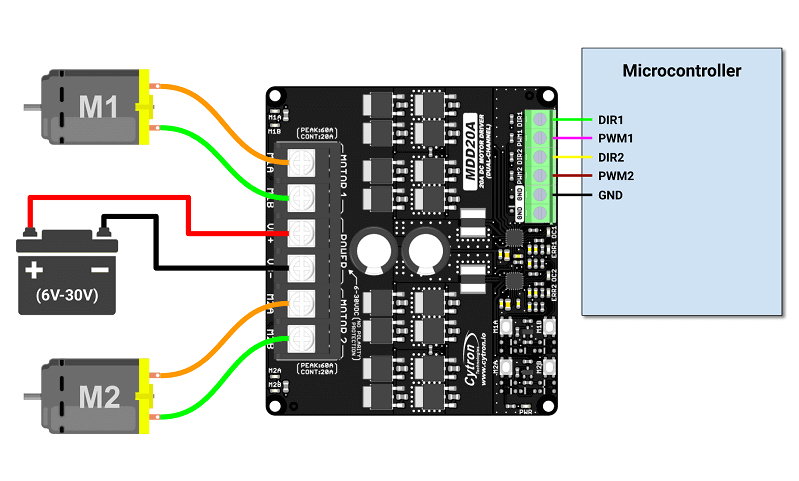

Der Controller ist mit 6 Schraubverbindungen ausgestattet, über die er vom Mikrocontroller Informationen über die Drehrichtung und -geschwindigkeit der Motoren erhält, und 6 Schraubverbindungen, an denen die Motoren und die Stromversorgung angeschlossen sind. Cytron MDD20A kann über PWM -Eingänge gesteuert werden. Die Logikspannung beträgt 1,8 V, 3,3 V, 5 V oder 12 V und ist mit den meisten Controllern wie Arduino , Raspberry Pi und SPS kompatibel.
Das Produkt ist mit Arduino kompatibel
Beispielcode und detaillierte Informationen finden Sie im Benutzerhandbuch .
| Motorstecker | Beschreibung | Controller-Anschluss | Beschreibung |
|---|---|---|---|
| M1 Ausgang A | Erster Motorstecker, Ausgang A. | VERZ 1 | Drehrichtung des Motors M1. |
| M1 Ausgang B | Erster Motorstecker, Ausgang B. | PWM1 | Motordrehzahl M1. |
| VB+ | Positive Elektrode - Stromversorgung des Moduls. | VERZ 2 | Die Drehrichtung des Motors M2. |
| VB- | Negative Elektrode - Stromversorgung des Moduls. | PWM2 | Drehzahl des M2-Motors. |
| M2 Ausgang A | Zweiter Motorstecker, Ausgang A. | Masse | Die Masse des Systems. |
| M2-Ausgang B | Zweiter Motorstecker, Ausgang B. | Masse | Die Masse des Systems. |

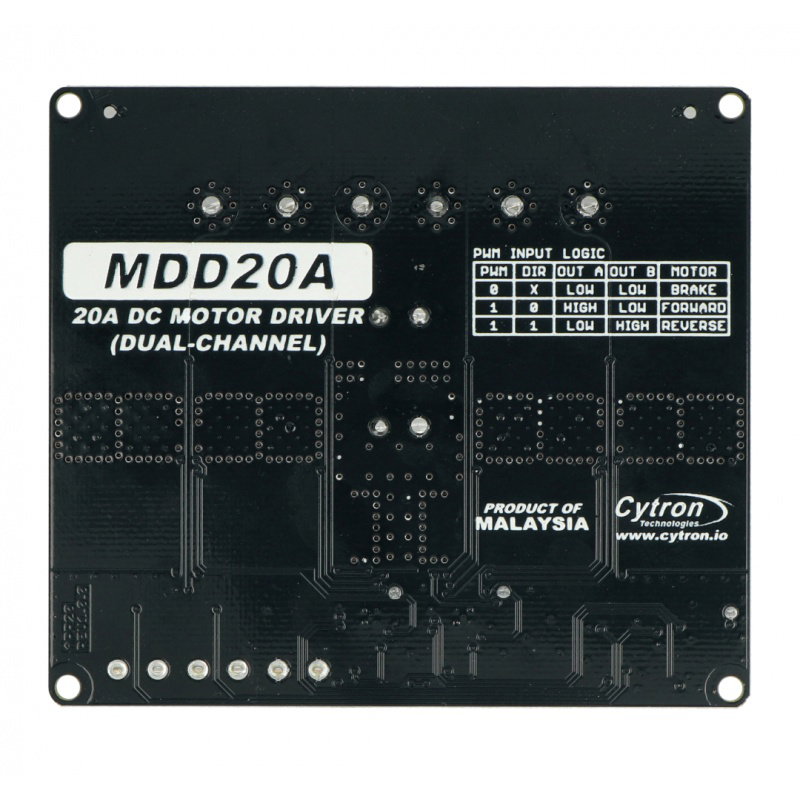

Die Wahrheitstabelle zeigt, wie ein Signal an die Pins angelegt wird, um den Motor zu steuern.
| PWM | DIR | Ausgang A | Ausgang B | Sinik |
|---|---|---|---|---|
| Niedrig | X (beliebiger Zustand) | Niedrig | Niedrig | Stehen |
| Groß | Niedrig | Groß | Niedrig | Vorwärts gehen |
| Groß | Groß | Niedrig | Groß | Rückwärtsbewegung |
Spezifikation von Cytron MDD20A - Zweikanaltreiber für DC 30 V / 20 A Motoren
- Versorgungsspannung: 6 V bis 30 V
- Logikteilspannung: 1,8 V, 3,3 V, 5 V, 12 V
- Strom pro Kanal: 20 A (kurzzeitig 60 A)
- Anzahl der Kanäle: 2
- PWM-Geschwindigkeitsregelfrequenz: bis zu 20 kHz
- Vollständige H-NMOS-Brücke für bessere Leistung ohne Kühlkörper
- 2 Tasten zum schnellen Testen
- Abmessungen: 88,9 x 78,7 mm

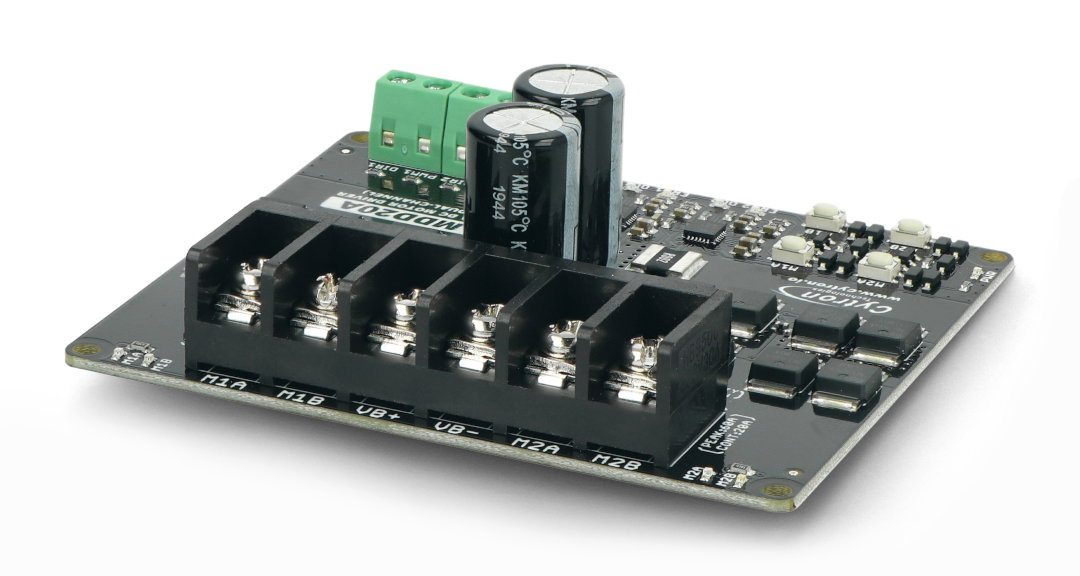

MDD20A-Motortreiber.
