D24V10F12 - Abwärtswandler - 12V 1A - Pololu 2834
Step-down-Pulsumrichtermodul mit 80 % - 93 % Wirkungsgrad. Wandelt die Eingangsspannung von 12,1 V bis 36 V auf einen Ausgangswert von 12 V um. Der maximale Dauerstrom beträgt 1 A.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Pololu D24V10F12 - Abwärtswandler - 12 V, 1 A
Der DC-DC Pulscontroller wandelt die Eingangsspannung von 12,1 V * auf 36 V auf einen Ausgangswert von 12 V um. Es erlaubt die Aufnahme von Strom bis zu 1 A. Das System zeichnet sich durch einen hohen Wirkungsgrad von 80% - 93% aus.
Pololu D24V10F12 - Abwärtswandler - 12 V, 1 A.
Botland ist offizieller Distributor der Elektronik und Robotikteile von Pololu. Unzählige Roboter enthalten in ihrer Konstruktion mindestens eine Komponente dieser Marke. Unser Team garantiert, dass alle gezeigten Pololu-Produkte Originalware sind.

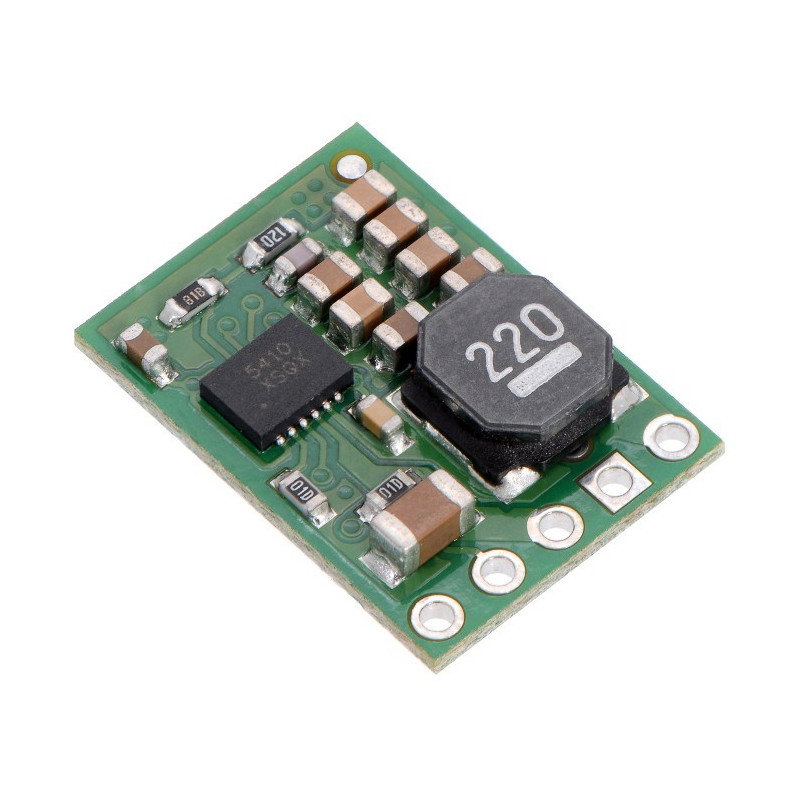

Abwärtswandler.
Führt

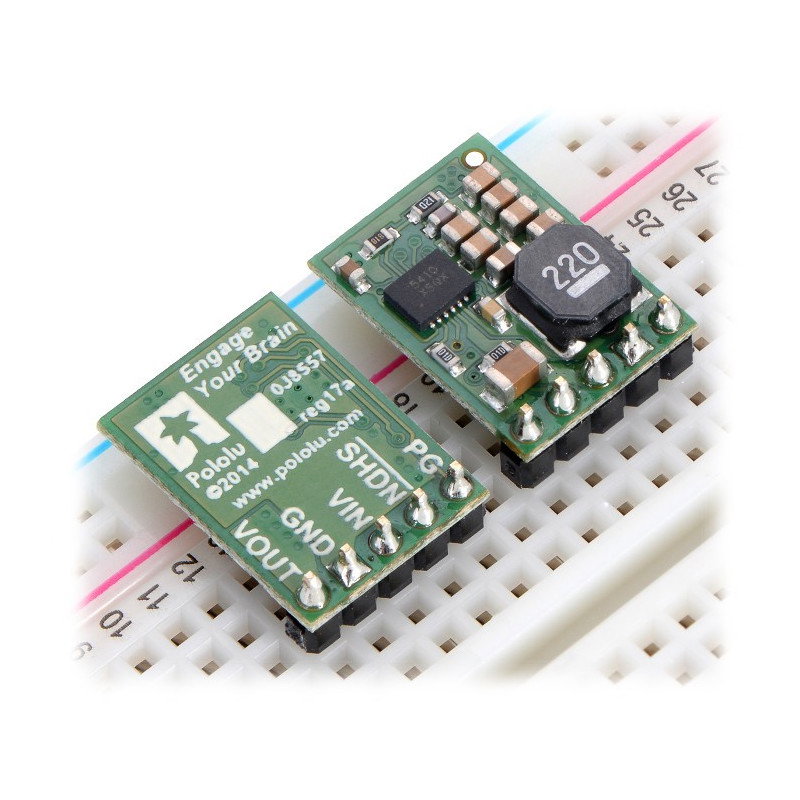

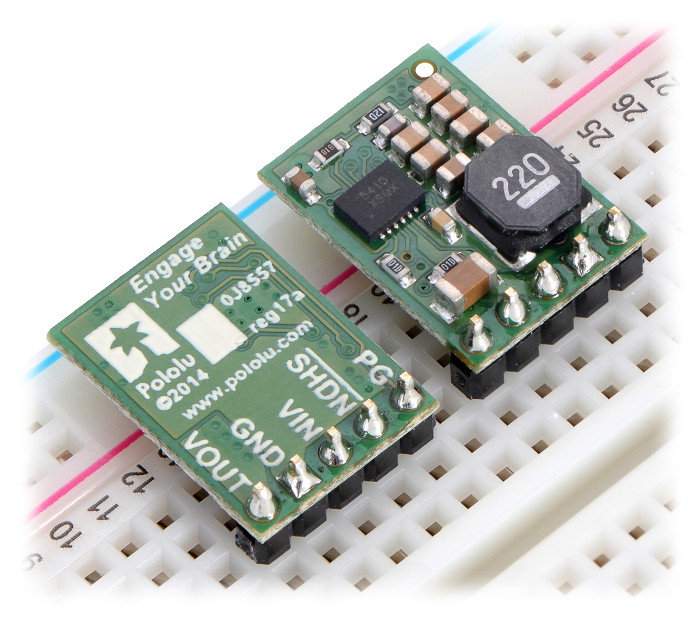

Das Modul hat vier Ausgänge:
- VIN - Eingangsspannung im Bereich von 12,1 V bis 36 V - hängt von der Abfallspannung ab.
- GND - Massepotential.
- VOUT - Ausgangsspannung.
- SHDN - Eintreten in den Low-Zustand (unter 0,4 V) schaltet das System in den Niedrigstromverbrauchsmodus, in dem es nur 10 uA - 20 uA für jedes Volt der Versorgungsspannung verbraucht. Standardmäßig wird der Pin über einen 100-kΩ-Widerstand auf VIN hochgezogen. Wenn der Energiesparmodus nicht verwendet wird, kann SHDN unverbunden bleiben.
- PG - "Power Good" -Anzeige. Open Drain geht auf Low, wenn die Ausgangsspannung unter 80 % fällt oder über 120 % des eingestellten Werts steigt (dh unter 4,5 V für 5 V).

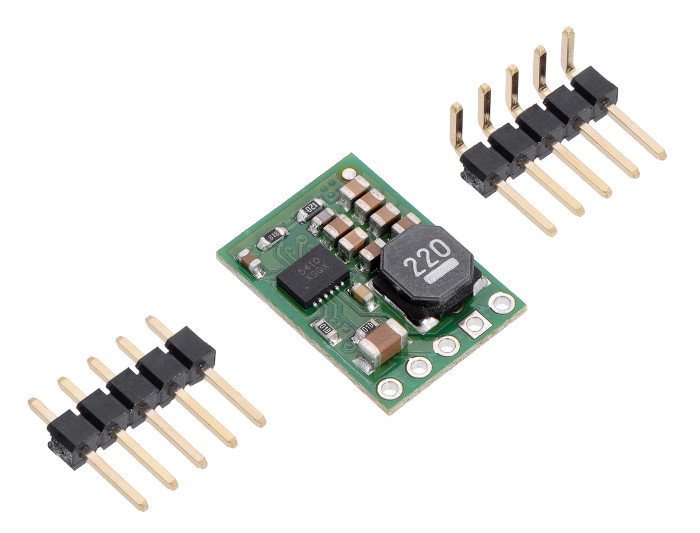

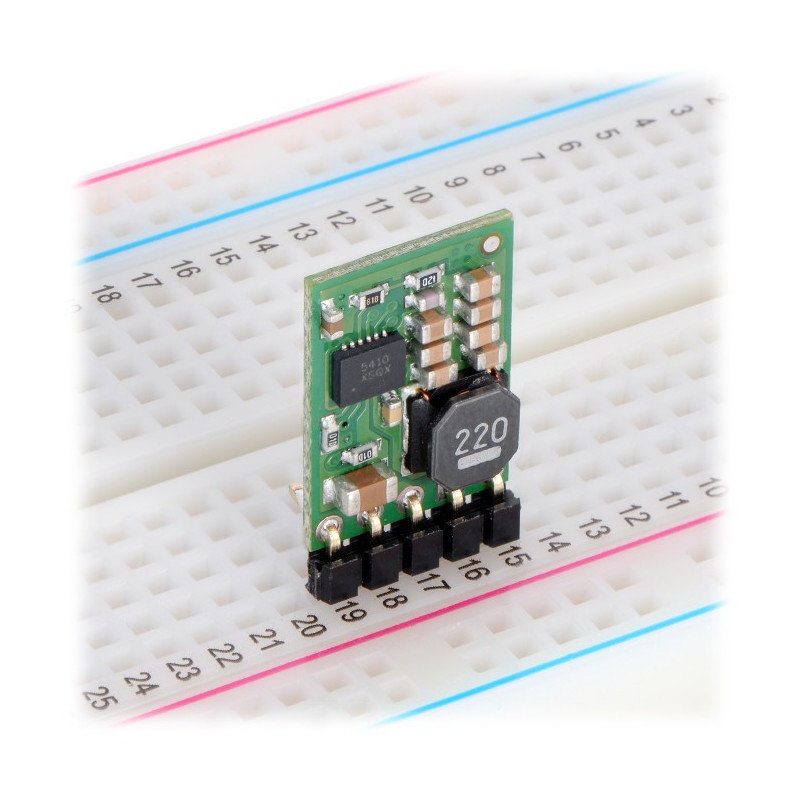

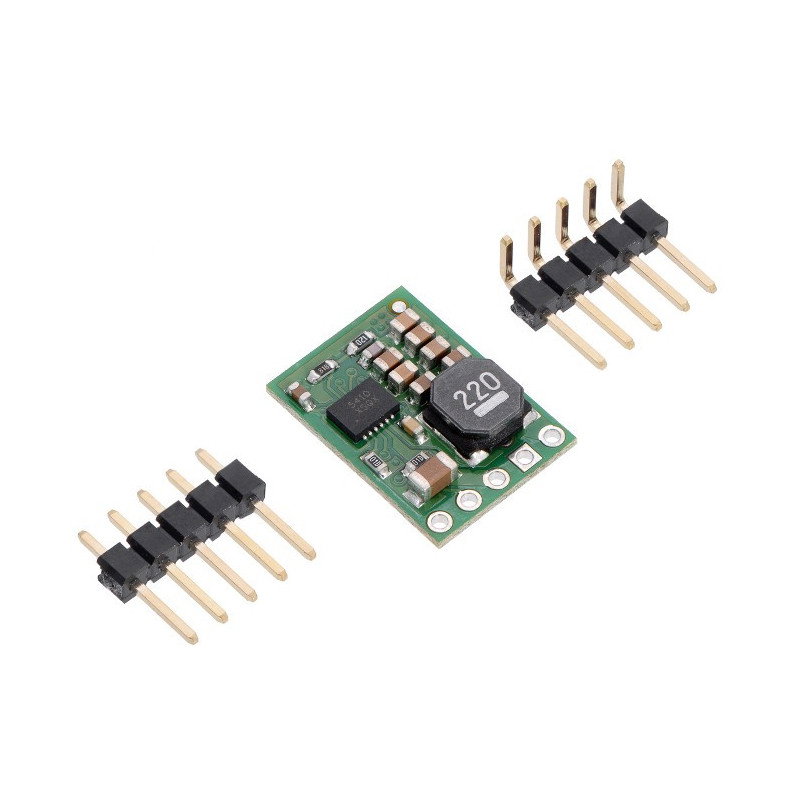

An die Löcher können die beliebten Goldpinleisten gelötet werden, das Raster der Pins beträgt 2,54 mm (das Set ist im Set enthalten). Das Modul kann in das Steckbrett eingesteckt, mit Drähten verbunden oder in einer speziellen Leiterplatte platziert werden.

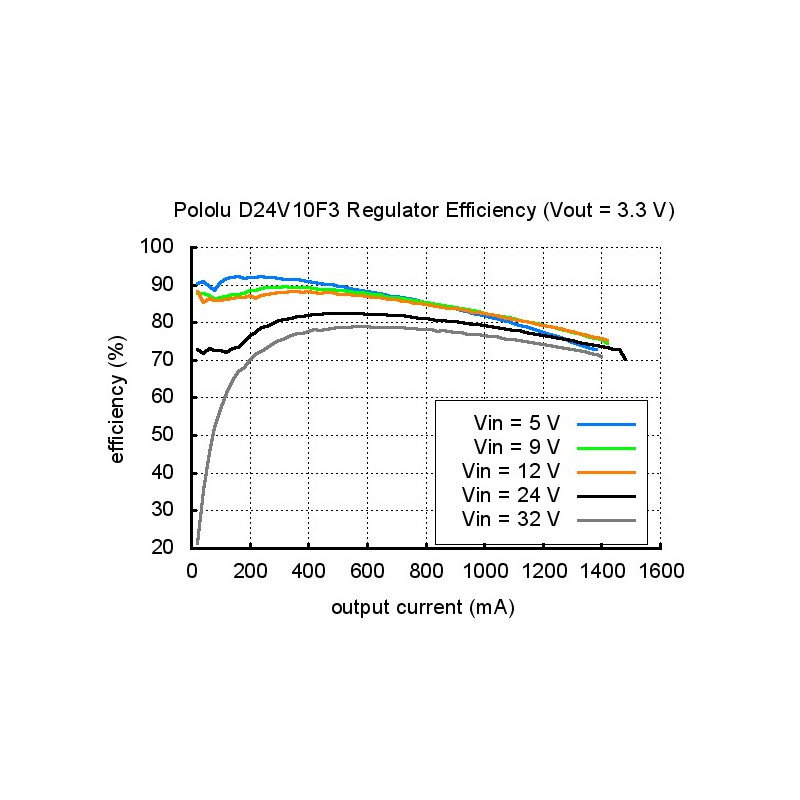

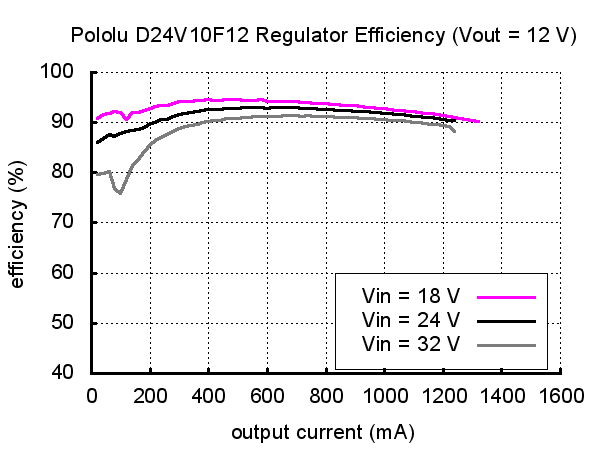

Wirkungsgrad und Ausgangsstrom
Der Wirkungsgrad ist definiert als das Verhältnis der Ausgangsleistung zur Eingangsleistung (Power out) / (Power in). Dies ist ein sehr wichtiger Parameter beim Arbeiten mit tragbaren Energiequellen (Batterien und Akkumulatoren), wo die Arbeitszeit pro Ladezyklus wichtig ist. Die Abhängigkeit des Wirkungsgrades von der Eingangsspannung ist in den folgenden Grafiken dargestellt.
Wirkungsgrad und Ausgangsstrom.
Abfallspannung.

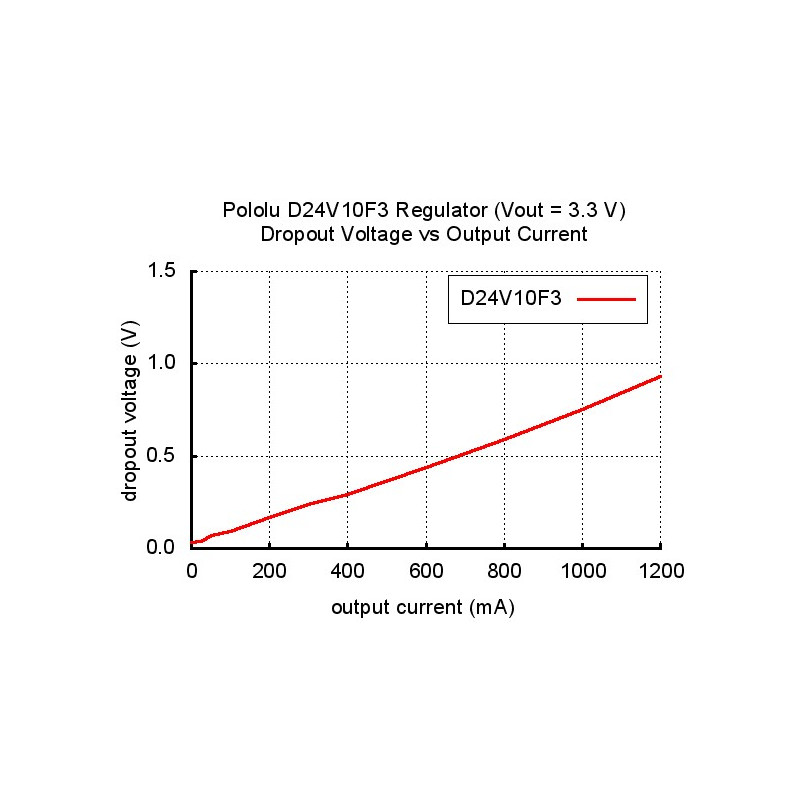

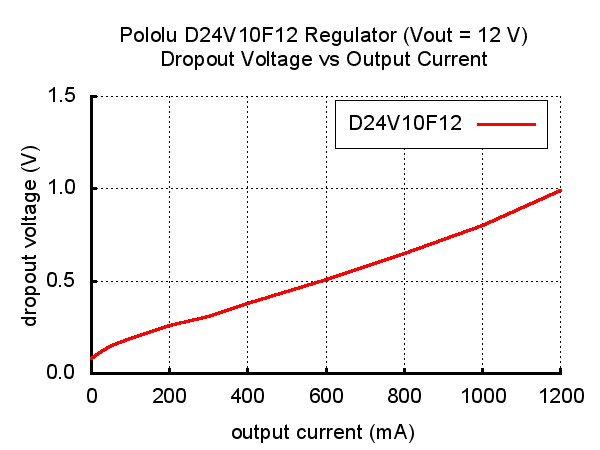

Abfallspannung
Die folgende Grafik zeigt die Abhängigkeit der Abfallspannung vom Wert des Ausgangsstroms. Beispielsweise muss bei einem Verbrauch von 5 A die Ausgangsspannung um 1 V höher sein als der Eingangswert.
Gefährliche Spannungsimpulse
Beim Anschließen der Stromversorgung an das Modul können gefährliche, kurze elektrische Impulse mit großer Amplitude (sogenannte Pins) auftreten, die das System dauerhaft beschädigen können. Die Tests von Pololu zeigen, dass die Pins bei einer Spannung über 20 V eine Amplitude von mehr als 42 V haben können. Um sich vor diesem unerwünschten Phänomen zu schützen, wird empfohlen, einen Kondensator mit einem Wert von mindestens 33 uF so nah wie möglich an den Stromversorgungsanschlüssen des Wandlers anzulöten.
Spezifikation des Abwärtswandlers
- Eingangsspannung: 12,1 V * bis 36 V
- Ausgangsspannung: 12V
- Ausgangsspannungsgenauigkeit: 4 %
- Maximaler Ausgangsstrom: 1 A
- Schaltfrequenz: 500 kHz
- Eingebaute Sicherheit:
- gegen zu hohen Stromverbrauch
- gegen zu hohe Temperatur
- Sanftanlauf 2 ms
- Treiber: ISL85410 ( Dokumentation )

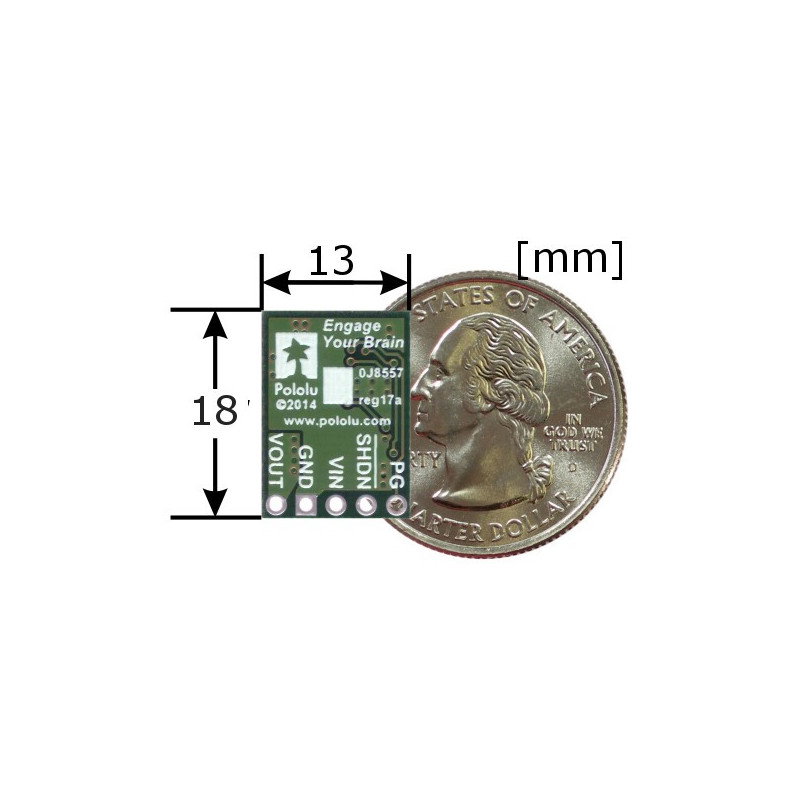

- Abmessungen: 18 x 13 x 3,5 mm
- Vier Befestigungslöcher für M2-Schrauben
- Gewicht: 5 g (ohne Anschlüsse)
* Die untere Grenze der Eingangsspannung hängt von der Abfallspannung ab - Details in der Tabelle .
Nützliche Links
| Name | Wert |
|---|---|
| Länge | 18mm |
| Breite | 13mm |
| Höhe | 4mm |
| Stromspannung aus | 12,1 V. |
| Stromspannung Nieder | 36 V |
| Ausgangsspannung ab | 12,0 V |
| Die Spannung des Ausgangs an | 12,0 V |
| Nominale Ausgangsspannung | 12,0 V |
| Aktuelle Effizienz | 1,0 A |
| Stabilisator - Typ | Impuls |
| Stabilisator - Typ | Absteigen |
| Breite | 7,5 cm |
| Höhe | 8,2 cm |
| Tiefe | 0,3 cm |
| Gewicht | 0,003 kg |
