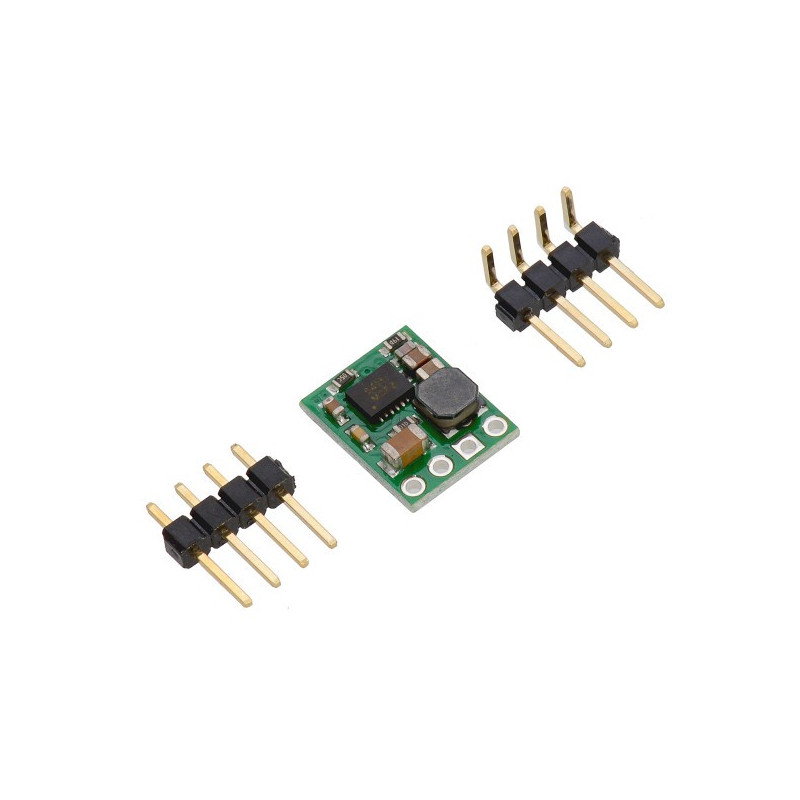

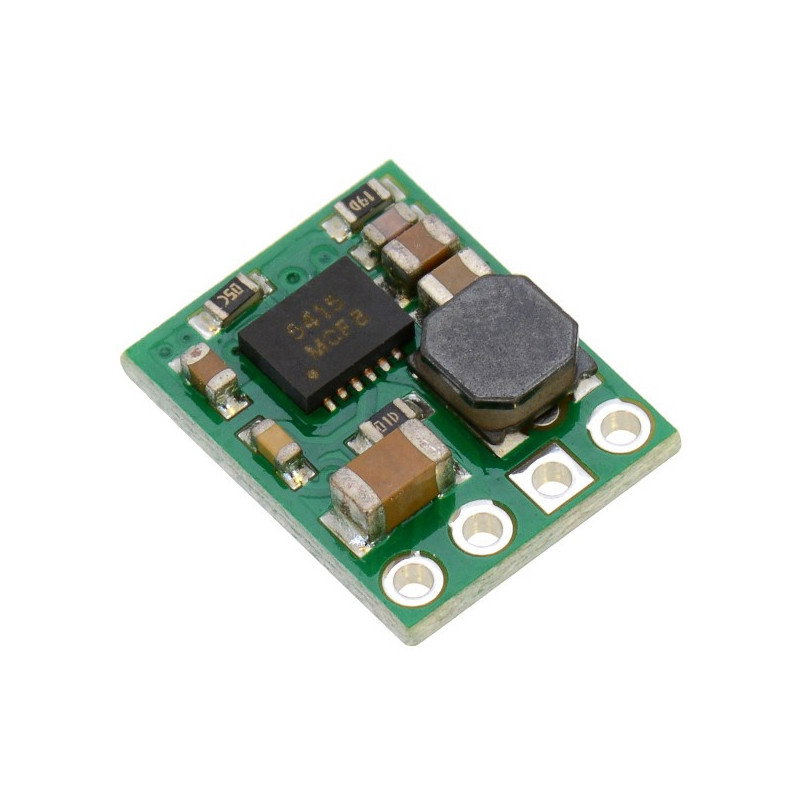

Produktbeschreibung: Pololu D24V5F1 - Abwärtswandler - 1,8 V 0,5 A
Der DC-DC-Impulsregler wandelt eine Eingangsspannung im Bereich von 3V* bis 36V in einen Ausgangswert von 1,8V um. Es erlaubt eine Stromaufnahme von bis zu 0,5 A. Das System zeichnet sich durch einen hohen Wirkungsgrad von 80% - 93% aus.
Unser Angebot umfasst Versionen mit Ausgangsspannung: 1,8 V, 2,5 V , 3,3 V , 5 V , 6 V , 9 V, 12 V und 15 V. |
Pololu D24V5F1 - Abwärtswandler - 1,8 V 0,5 A.
Führt
Das Modul hat vier Ausgänge:
- VIN - Eingangsspannung im Bereich von 3 V bis 36 V - hängt von der Abfallspannung ab.
- GND - Massepotential.
- VOUT - Ausgangsspannung.
- SHDN - Eintreten in den Low-Zustand (unter 0,4 V) schaltet das System in den Niedrigstromverbrauchsmodus, in dem es nur 10 uA - 20 uA für jedes Volt der Versorgungsspannung verbraucht. Standardmäßig wird der Pin über einen 100-kΩ-Widerstand auf VIN hochgezogen. Wenn der Energiesparmodus nicht verwendet wird, kann SHDN unverbunden bleiben.

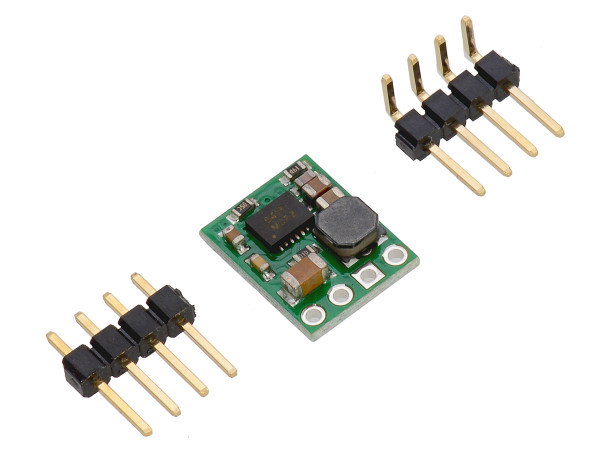

An die Löcher können die beliebten Goldpinleisten gelötet werden, das Raster der Pins beträgt 2,54 mm (das Set ist im Set enthalten). Das Modul kann in das Steckbrett eingesteckt, mit Drähten verbunden oder in einer speziellen Leiterplatte platziert werden.
Technische Spezifikation des Konverters
- Eingangsspannung: 3V* bis 36V
- Ausgangsspannung: 1,8 V
- Ausgangsspannungsgenauigkeit: 4 %
- Maximaler Ausgangsstrom: 0,5 A
- Schaltfrequenz: 500 kHz
- Eingebaute Sicherheit:
- gegen zu hohen Stromverbrauch
- gegen zu hohe Temperatur
- Treiber: ISL85415 ( Dokumentation )
- Abmessungen: 13 x 10 x 3 mm
- Gewicht: 5 g (ohne Anschlüsse)

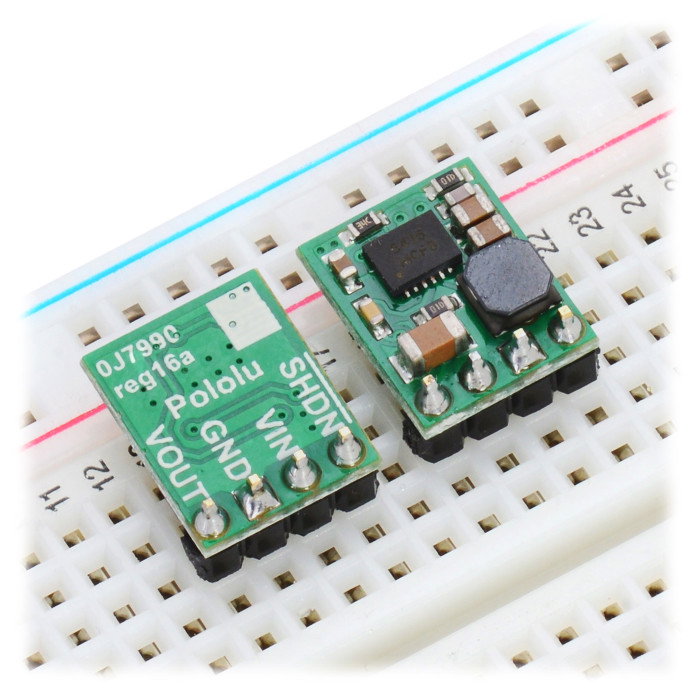

Dank der Steckverbinder kann der Wechselrichter auf die Kontaktplatte gesteckt werden.

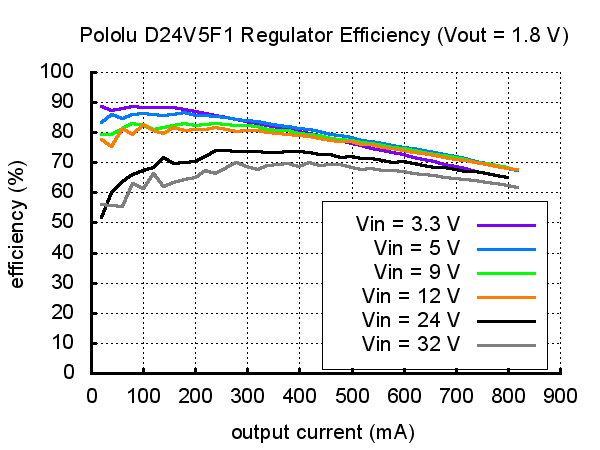

Wirkungsgrad und Ausgangsstrom.
Wirkungsgrad und Ausgangsstrom
Der Wirkungsgrad ist definiert als das Verhältnis der Ausgangsleistung zur Eingangsleistung (Power out) / (Power in). Dies ist ein sehr wichtiger Parameter beim Arbeiten mit tragbaren Energiequellen (Batterien und Akkumulatoren), wo die Arbeitszeit pro Ladezyklus wichtig ist. Die Abhängigkeit des Wirkungsgrades von der Eingangsspannung ist in den folgenden Grafiken dargestellt.
Gefährliche Spannungsimpulse
Beim Anschließen der Stromversorgung an das Modul können gefährliche, kurze elektrische Impulse mit großer Amplitude (sogenannte Pins) auftreten, die das System dauerhaft beschädigen können. Pololu-Tests zeigen, dass die Pins bei einer Spannung über 20 V eine Amplitude von mehr als 42 V haben können. Um sich vor diesem unerwünschten Phänomen zu schützen, wird empfohlen, einen Kondensator mit einem Wert von mindestens 33 uF / 50 V so nah wie möglich zu löten möglich zu den Stromversorgungspins des Konverters.
Abfallspannung
Bei Ausführungen mit einer Ausgangsspannung von 1,8 V beträgt die Drop-Out-Spannung 1,2 V. Das heißt, um den Katalogwert der Ausgangsspannung zu erreichen, muss die Eingangsspannung mindestens 3 V betragen.
