Produkt-Beschreibung: 3-Achsen-Magnetometer - BMM150 - I2C / SPI - Waveshare 24657
Das 3-Achsen-Magnetometer BMM150 wurde von Waveshare entwickelt und dient der präzisen Messung des Magnetfeldes in den drei senkrecht zueinander stehenden Achsen X, Y und Z. Die geringen Abmessungen, der niedrige Stromverbrauch und das minimierte Rauschen machen diesen Sensor ideal für Anwendungen, die einen Langzeitbetrieb und hochpräzise Messungen erfordern, wie z.B. Navigations- und Positionierungssysteme, elektronische Kompasse oder magnetische Peilgeräte. Der Sensor kommuniziert über I2C- und SPI-Schnittstellen, wodurch er mit einer Vielzahl von Mikrocontroller-Systemen kompatibel ist, darunter Raspberry Pi i Arduino. Darüber hinaus unterstützt der Sensor 3,3 V / 5 V und ist damit vielseitig für eine Vielzahl von Elektronikprojekten einsetzbar.
Alle notwendigen Produktinformationen finden Sie auf der Website des Herstellers.

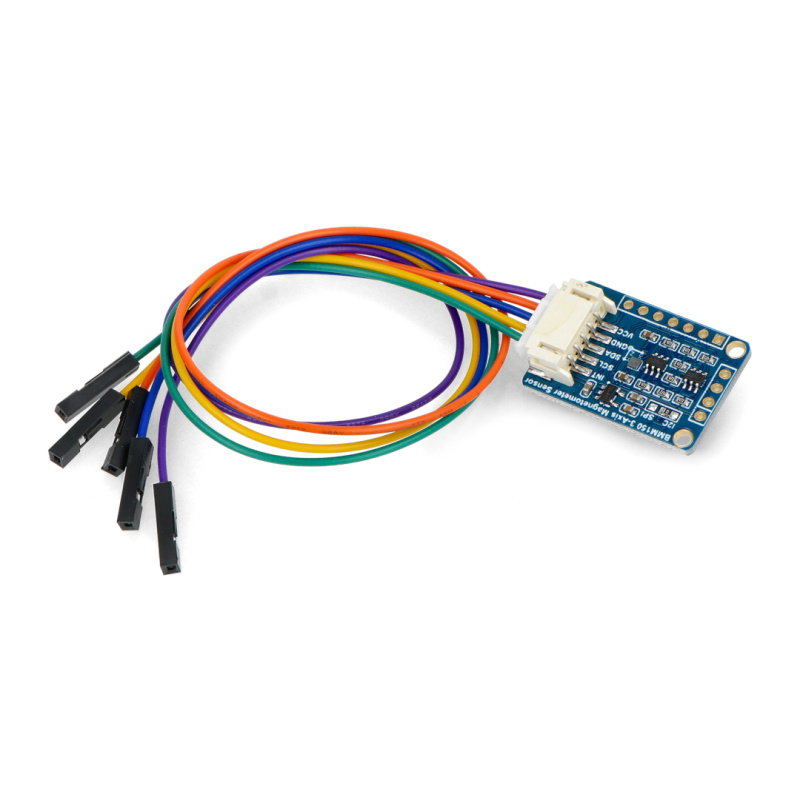

3-Achsen-Magnetometer - BMM150 - I2C / SPI - Waveshare 24657
Das 3-Achsen-Magnetometer misst präzise das Magnetfeld für die X-, Y- und Z-Achse.
Hauptmerkmale des Magnetometers
- Präzise Messung des Magnetfeldes für die X-, Y- und Z-Achse
- Unterstützt I2C- und SPI-Schnittstellen und ist somit kompatibel mit Raspberry Pi, Arduino und anderen Mikrocontrollern
- Geringer Platzbedarf, ideal für den Einsatz in kompakten Geräten und elektronischen Systemen
- Geringer Stromverbrauch
- Geringes Rauschen, das eine hohe Messgenauigkeit garantiert
- Unterstützt Spannungen von 3,3 V und 5 V
- Wird in Navigations- und Positionierungssystemen verwendet, um die Richtung und räumliche Orientierung genau zu verfolgen
Magnetische Feldmessung
Das 3-Achsen-Magnetometer ist ein hochpräzises Instrument zur Messung von Magnetfeldern in drei Achsen - X, Y und Z. Mit einer Auflösung von 0,3 μT und einem Messbereich von bis zu ±1300 μT für die X- und Y-Achse und ±2500 μT für die Z-Achse eignet sich dieser Sensor für moderne Navigationssysteme. Seine Genauigkeit macht ihn zu einem idealen Bauteil für den Einsatz in elektronischen Kompassen und Geräten zur Richtungs- und Positionsbestimmung.
I2C- und SPI-Kommunikationsschnittstelle
Der Baustein unterstützt die Kommunikationsschnittstellen I2C und SPI. Da der Sensor standardmäßig für die Kommunikation über I2C konfiguriert ist, kann er problemlos mit Mikrocontrollern wie Raspberry Pi und Arduino verbunden werden. Er bietet Vielseitigkeit und Benutzerfreundlichkeit, was sowohl für Bastler als auch für Elektronikprofis attraktiv ist.
Sehen Sie sich auch andere Produkte von Waveshare an, die in unserem Sortiment erhältlich sind.
Das Produkt wird häufig in Navigationssystemen eingesetzt.

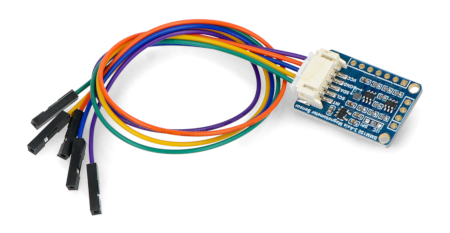

Magnetometermodul mit angeschlossenen Kabeln.Technische Daten des Magnetometers
- Gerätetyp: 3-Achsen-Magnetometer
- Kommunikationsschnittstellen: I2C, SPI
- Versorgungsspannung: 3,3 V / 5 V
- Messbereich Magnetismus: ± 1300 μt (X, Y Achse), ± 2500 μt (Z Achse)
- Auflösung: 0,3 μT
- Linearität: weniger als 1% FS
- Verstärkungsfehler: ± 2%
- Empfindlichkeit der Temperaturänderung: ± 0,01%/K
- Nullpunktdrift: ± 40 μT (25°C)
- Datenrate: 10 Hz
- Betriebstemperatur: -40°C bis 85°C
- Abmessungen: 29 x 20 mm
