Produktbeschreibung: Mikro-3-Achsen-Magnetometer – MMC5983MA – Qwiic – SparkFun SEN-19921
3-Achsen- Magnetometer in Miniaturausführung, ausgestattet mit dem MMC5983MA -System von MEMSIC . Es zeichnet sich durch eine hohe Empfindlichkeit aus , RMS Der RMS - Wert beträgt 0,4 mG , was eine Kursgenauigkeit auf dem Niveau von ± 0,5 ° ermöglicht . Die maximale Datenrate beträgt bis zu 1 kHz , der FSR beträgt ± 8 G und die Auflösung 18 Bit . Das Modul ist vollständig integriert und verfügt über eine eingebaute Entmagnetisierungsschaltung, die jegliche Restmagnetisierung entfernt, die ein häufiges Problem bei Magnetometern ist. Darüber hinaus betragen die Abmessungen des Moduls 19,1 x 7,6 mm und auf der Platine befindet sich ein Qwiic-Anschluss, der ein bequemes und schnelles Prototyping ohne Löten ermöglicht.

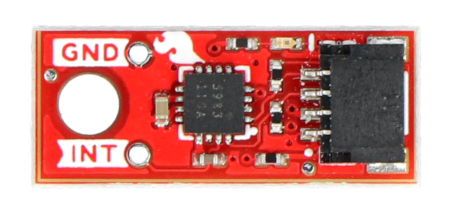

3-Achsen-Magnetometer, ausgestattet mit dem MMC5983MA-System.

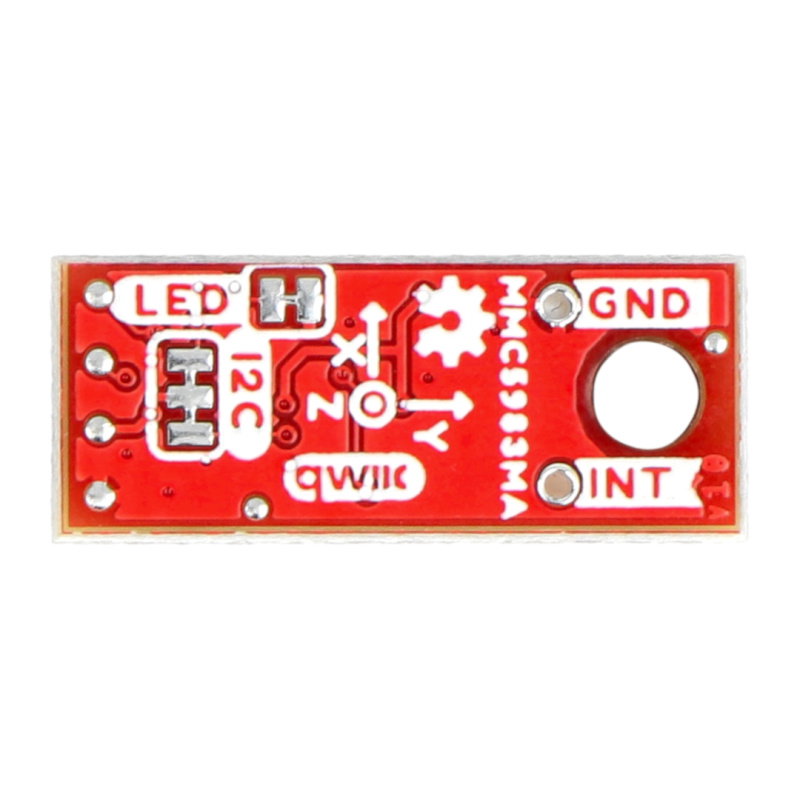

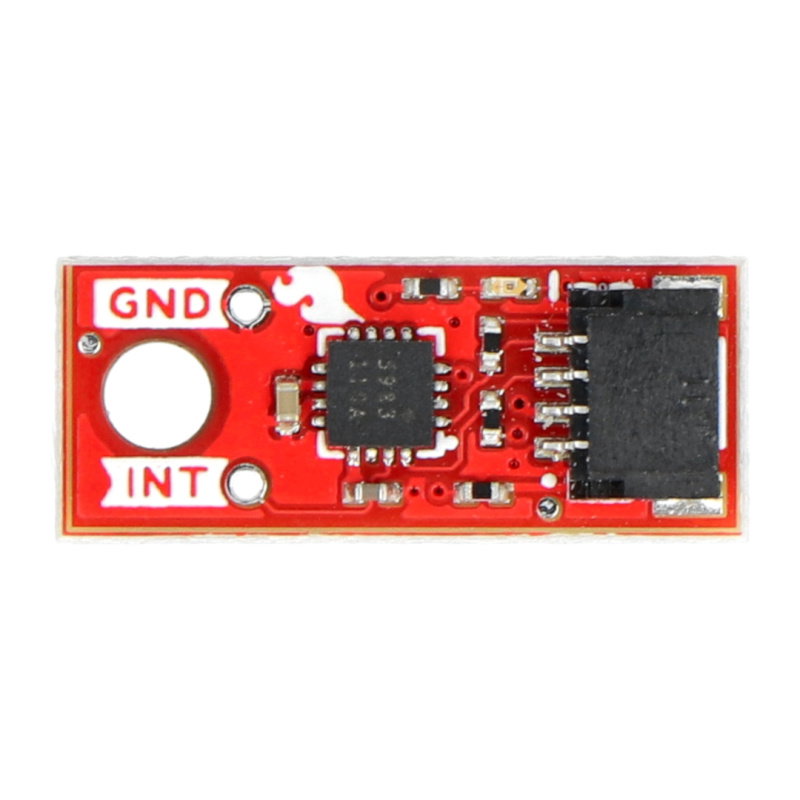

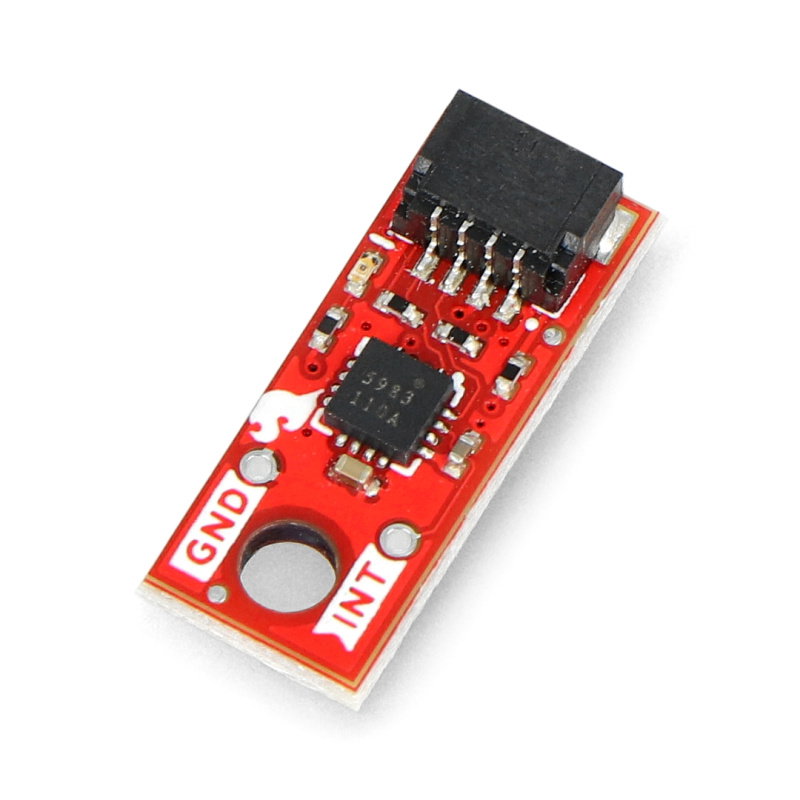

3-Achsen-Mikromagnetometer – MMC5983MA – Qwiic – SparkFun SEN-19921.
Magnetometer - allgemeine Informationen
Was ist ein Magnetometer? Wozu dient ein Magnetometer? Wir eilen mit der Antwort. Magnetometer sind spezielle Geräte, die dazu dienen, das Magnetfeld sehr genau zu bestimmen, also seine Richtung und Größe zu messen. Fragen Sie sich, wozu Sie das Magnetfeld messen müssen? Dank ihm können Sie die Koordinaten und Orientierungen eines Objekts, z.B. einer Drohne oder eines Roboters, bestimmen. Lesen Sie auch den Artikel in unserem Blog über Magnetometer - Magnetometer - wie funktioniert es und wozu dient es?
Was ist der Qwiic-Konnektor?
Qwiic SparkFun ist ein Ökosystem, das zahlreiche Sensoren auf Basis des I2C-Busses , Executive-Module und dedizierte Kabel umfasst. Die Hauptannahme dieser Lösung ist die Verbesserung des Prototyping-Prozesses. Alle Elemente, die den Qwiic-Standard unterstützen, verwenden einen gemeinsamen, 4-poligen JST-Stecker mit einem Abstand von 1 mm . Dadurch reduziert sich der Platzbedarf auf der Leiterplatte. Es schützt auch vor Anschluss, der nicht mit der Polarität übereinstimmt.
Technische Spezifikation des Moduls
- Typ: Magnetometer
- Eingebauter Chip: MMC5983MA von MEMSIC
- Messbereich: 3-Achsen X, Y, Z
- Kommunikationsschnittstelle: I2C-Bus und SPI-Schnittstellen
- I2C-Busadresse: 0x30
- FSR: ± 8G
- Messauflösung: 18 Bit
- RMS-Gesamtrauschen (RMS): 0,4 mG
- Kursgenauigkeit: ± 0,5º
- Maximale Datenrate: bis zu 1 kHz
- Eingebauter Temperatursensor
- Eingebaute Entmagnetisierungsschaltung
- Versorgungsspannung: von 2,8 V bis 3,6 V
- Fliesengröße: 19,1 x 7,6 mm

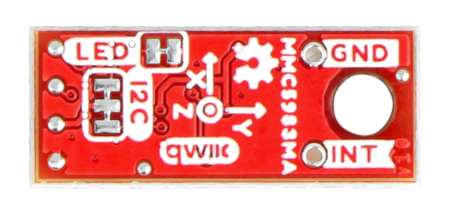

Das Kompaktmodul wird in Nicht-Standard-Projekten eingesetzt.
