Produktbeschreibung: D24V5F3 - Abwärtswandler - 3,3 V 0,5 A
Der DC-DC-Impulsregler wandelt die Eingangsspannung im Bereich von 3,4 V* bis 36 V auf den Ausgangswert von 3,3 V um. Er erlaubt eine Stromaufnahme bis 0,5 A. Das System zeichnet sich durch einen hohen Wirkungsgrad von 80% - 93% aus.
Unser Angebot umfasst Versionen mit Ausgangsspannung: 1,8 V, 2,5 V , 3,3 V , 5 V , 6 V , 9 V, 12 V und 15 V. |
D24V5F3 - Abwärtswandler - 3,3 V 0,5 A.Führt

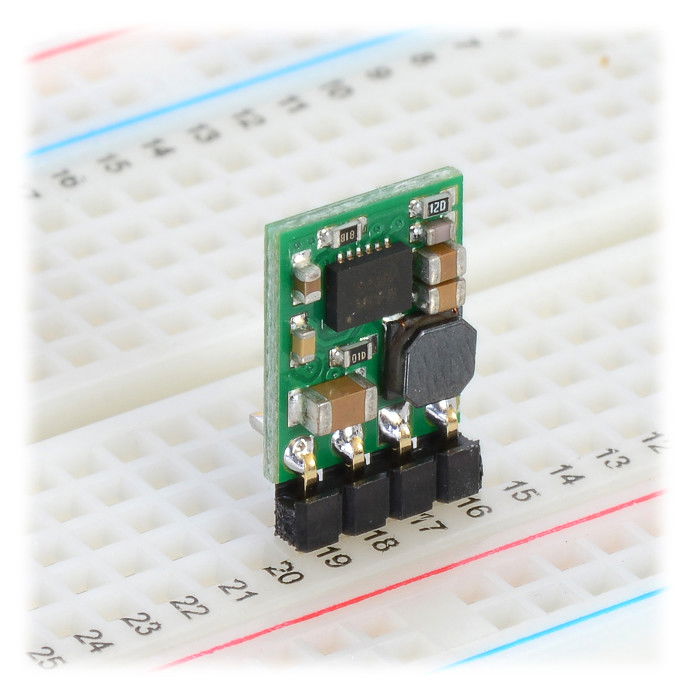

Das Modul hat vier Ausgänge:
- VIN - Eingangsspannung.
- GND - Massepotential.
- VOUT - Ausgangsspannung.
- SHDN - Eintreten in den Low-Zustand (unter 0,4 V) schaltet das System in den Niedrigstromverbrauchsmodus, in dem es nur 10 uA - 20 uA für jedes Volt der Versorgungsspannung verbraucht. Standardmäßig wird der Pin über einen 100-kΩ-Widerstand auf VIN hochgezogen. Wenn der Energiesparmodus nicht verwendet wird, kann SHDN unverbunden bleiben.
An die Löcher können die beliebten Goldpinleisten gelötet werden, das Raster der Pins beträgt 2,54 mm (das Set ist im Set enthalten). Das Modul kann in das Steckbrett eingesteckt, mit Drähten verbunden oder in einer speziellen Leiterplatte platziert werden.
Wirkungsgrad und Ausgangsstrom
Der Wirkungsgrad ist definiert als das Verhältnis der Ausgangsleistung zur Eingangsleistung (Power out) / (Power in). Dies ist ein sehr wichtiger Parameter beim Arbeiten mit tragbaren Energiequellen (Batterien und Akkumulatoren), wo die Arbeitszeit pro Ladezyklus wichtig ist. Die Abhängigkeit des Wirkungsgrades von der Eingangsspannung ist in den folgenden Grafiken dargestellt.
Wirkungsgrad und Ausgangsstrom.
Abfallspannung.Abfallspannung
Die folgende Grafik zeigt die Abhängigkeit der Abfallspannung vom Wert des Ausgangsstroms. Zum Beispiel, bei einem Verbrauch von 400 m muss die Ausgangsspannung um 0,5 V höher sein als der Eingangswert.
Gefährliche Spannungsimpulse
Beim Anschließen der Stromversorgung an das Modul können gefährliche, kurze elektrische Impulse mit großer Amplitude (sogenannte Pins) auftreten, die das System dauerhaft beschädigen können. Pololu-Tests zeigen, dass die Pins bei einer Spannung über 20 V eine Amplitude von mehr als 42 V haben können. Um sich vor diesem unerwünschten Phänomen zu schützen, wird empfohlen, einen Kondensator mit einem Wert von mindestens 33 uF / 50 V so nah wie möglich zu löten möglich zu den Stromversorgungspins des Konverters.
Spezifikation des Wechselrichters
- Eingangsspannung: 3,4 V * bis 36 V
- Ausgangsspannung: 3,3 V
- Ausgangsspannungsgenauigkeit: 4 %
- Maximaler Ausgangsstrom: 0,5 A
- Schaltfrequenz: 500 kHz
- Eingebaute Sicherheit:
- gegen zu hohen Stromverbrauch
- gegen zu hohe Temperatur
- Treiber: ISL85415 ( Dokumentation )
- Abmessungen: 13 x 10 x 3 mm
- Gewicht: 1 g (ohne Anschlüsse)
* Die untere Grenze der Eingangsspannung hängt von der Drop-Out-Spannung ab
Pololu D24V5F3 - Abwärtswandler - 3,3 V 0,5 A.
