Produktbeschreibung: D45V5F3 - Abwärtswechselrichter - 3,3 V 0,5 A - Pololu 5432
Der D45V5F3 ist ein Modul aus einer Serie von Miniaturspannungsreglern von Pololu, die auf einem synchronisierten Abwärtswandler basieren. Er ermöglicht eine Ausgangsspannung von 3,3 V bei einem Eingang im Bereich von 4 V bis 65 V. Der maximale Dauerausgangsstrom hängt von der Eingangsspannung und den thermischen Bedingungen ab - typischerweise 500 mA und bis zu 700 mA. Das Modul zeichnet sich durch einen hohen Wirkungsgrad, einen geringen Eigenverbrauch (< 0,2 mA) und einen integrierten Überhitzungs- und Kurzschlussschutz aus. Dank seiner geringen Abmessungen eignet es sich ideal für enge Bauräume.
D45V5F3 - Abwärts-Wechselrichter - 33V 0,5A - Pololu 5432.

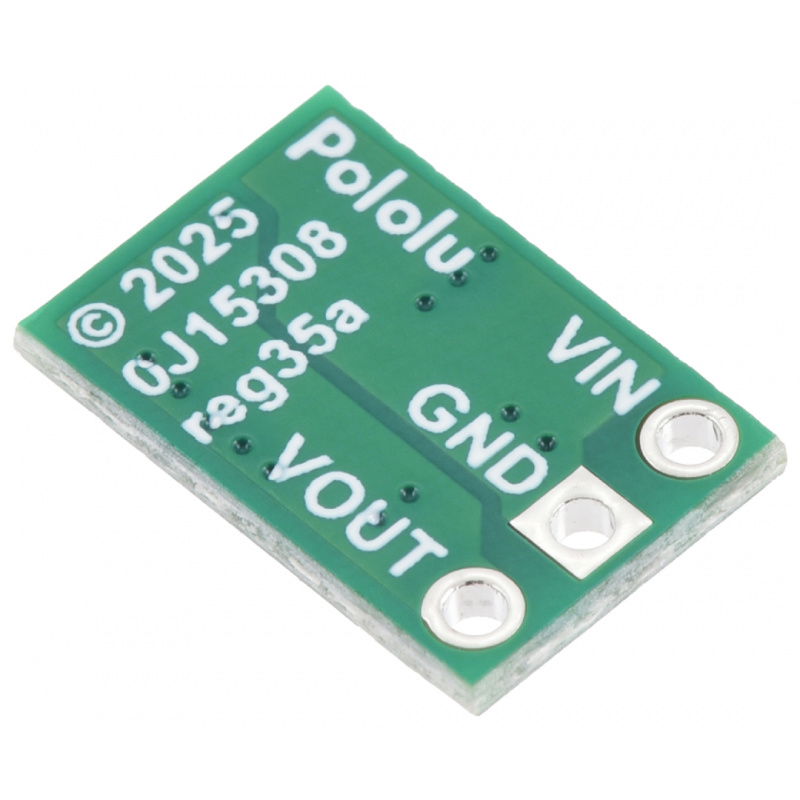

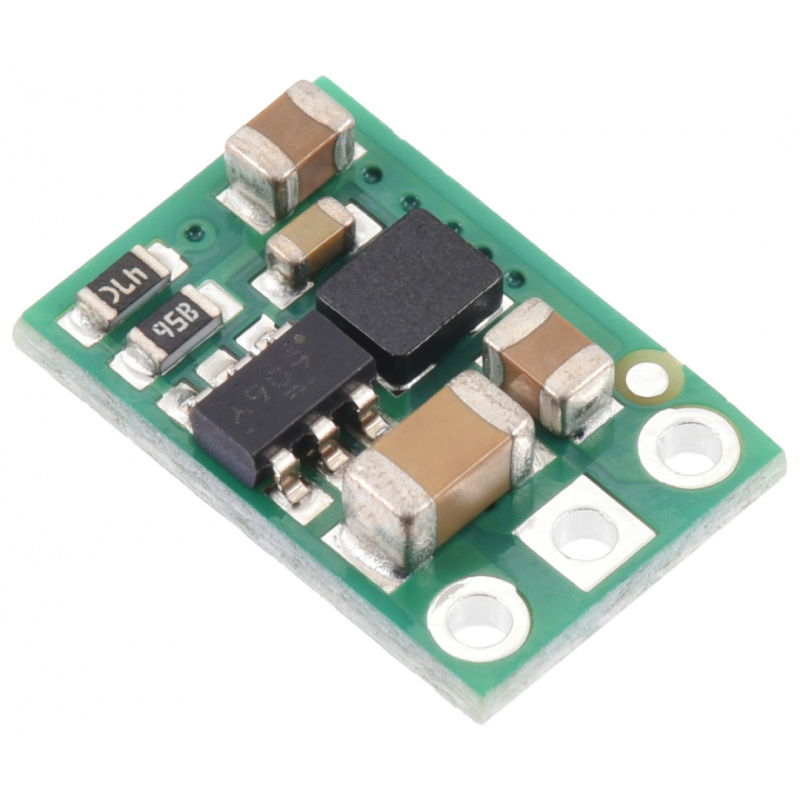

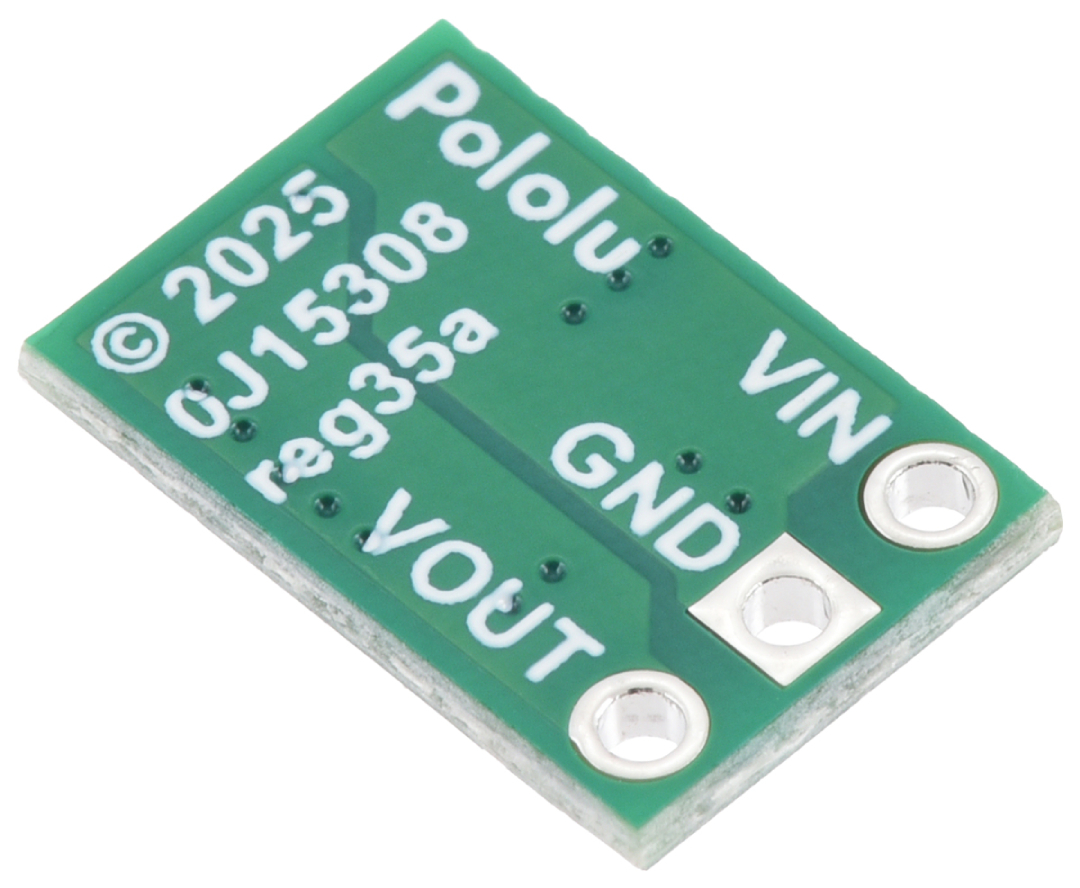

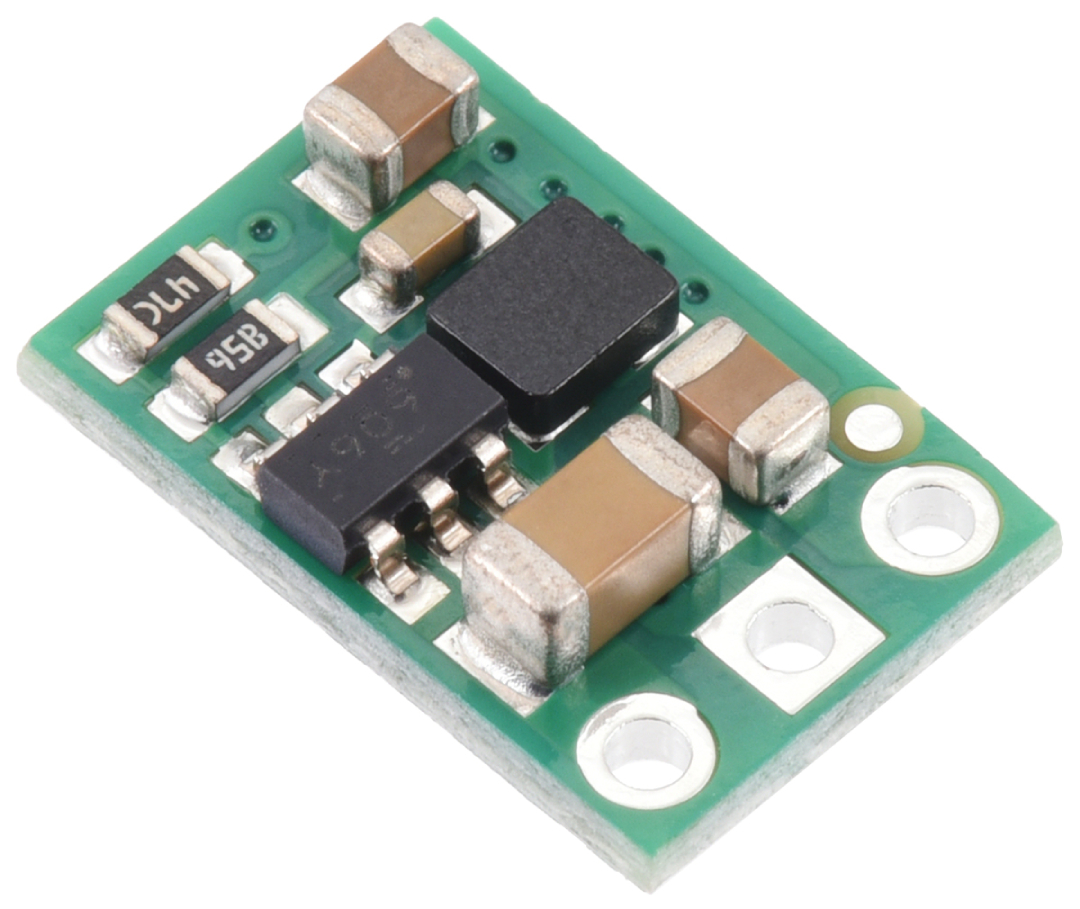

Der D45V5F3 ist ein Modul einer Serie von Miniaturspannungsreglern von Pololu, die auf einem synchronisierten Abwärtswandler basieren.
Besondere Merkmale
- Ausgangsspannung von 3,3 V mit einer Genauigkeit von ± 4% - das Modul liefert eine stabile Spannung von 3,3 V und ist damit ideal für Schaltungen, die eine präzise Stromversorgung benötigen, wie z.B. Mikrocontroller, Sensoren oder Kommunikationsmodule
- Maximaler Ausgangsstrom von bis zu 700 mA (typischerweise 500 mA) - obwohl der Hersteller einen typischen Ausgangsstrom von 500 mA angibt, ist der Regler in der Lage, unter den richtigen Bedingungen (Kühlung) Werte von bis zu 700 mA zu verarbeiten. Dadurch können auch anspruchsvollere Lasten versorgt werden, ohne dass die Gefahr einer Überlastung besteht.
- Großer Eingangsspannungsbereich: 4 V bis 65 V - der Regler kann mit hohen Eingangsspannungen betrieben werden, was ihn zu einer vielseitigen Wahl für industrielle Anwendungen, Batteriestromversorgungen oder Solaranlagen macht
- Schaltfrequenz von 1,1 MHz - die hohe Betriebsfrequenz gewährleistet kleinere passive Komponenten und eine schnelle Systemreaktion. Bei geringer Last senkt der Regler automatisch die Frequenz und erhöht so die Energieeffizienz
- Eingebauter Kurzschluss- und Überhitzungsschutz - das Modul ist mit Mechanismen ausgestattet, die sowohl den Regler selbst als auch die angeschlossenen Geräte vor den Auswirkungen von Überlastungen, Kurzschlüssen oder übermäßigem Temperaturanstieg schützen
Klemmen des Wechselrichters
- VOUT - Ausgangsspannung 3,3 V
- GND - Systemmasse (gemeinsam für VIN und VOUT)
- VIN - Eingangsspannung von 4 V bis 65 V

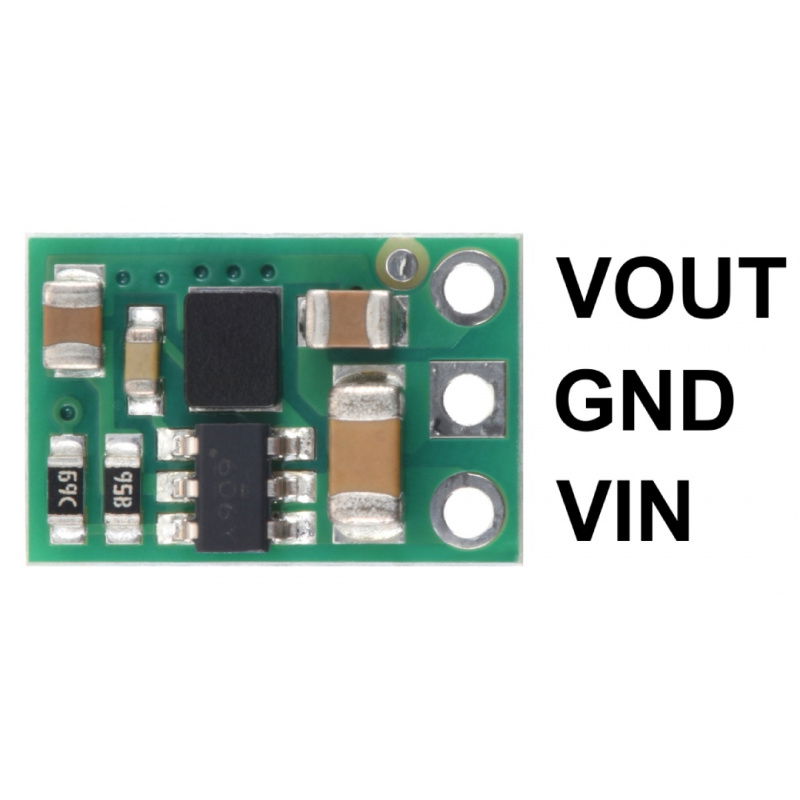

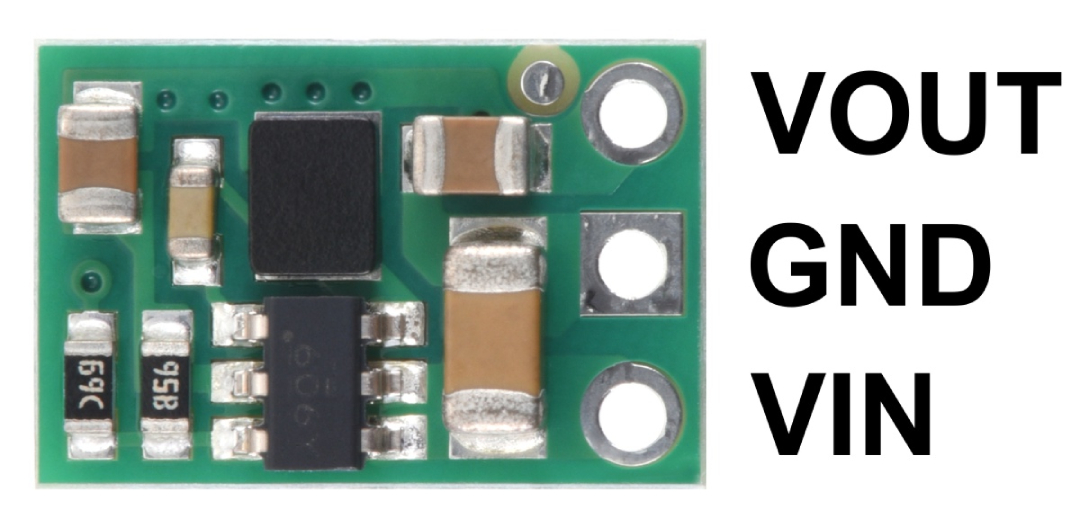

Pinbelegung des Abwärtswandlers D45V5F3.
Der maximale Dauerausgangsstrom hängt von der Eingangsspannung und den thermischen Bedingungen ab.Technische Daten des Abwärtswandlers
- Eingangsspannung: 4 V bis 65 V
- Ausgangsspannung: 3,3 V ± 4%
- Ausgangsstrom (typisch): 500 mA
- Ausgangsstrom (max.): 700 mA
- Wirkungsgrad: bis zu 90% (abhängig von den Bedingungen)
- Eigene Stromaufnahme: < 0,2 mA
- Schaltfrequenz: 1,1 MHz
- Schutzfunktionen: Überhitzung, Kurzschluss

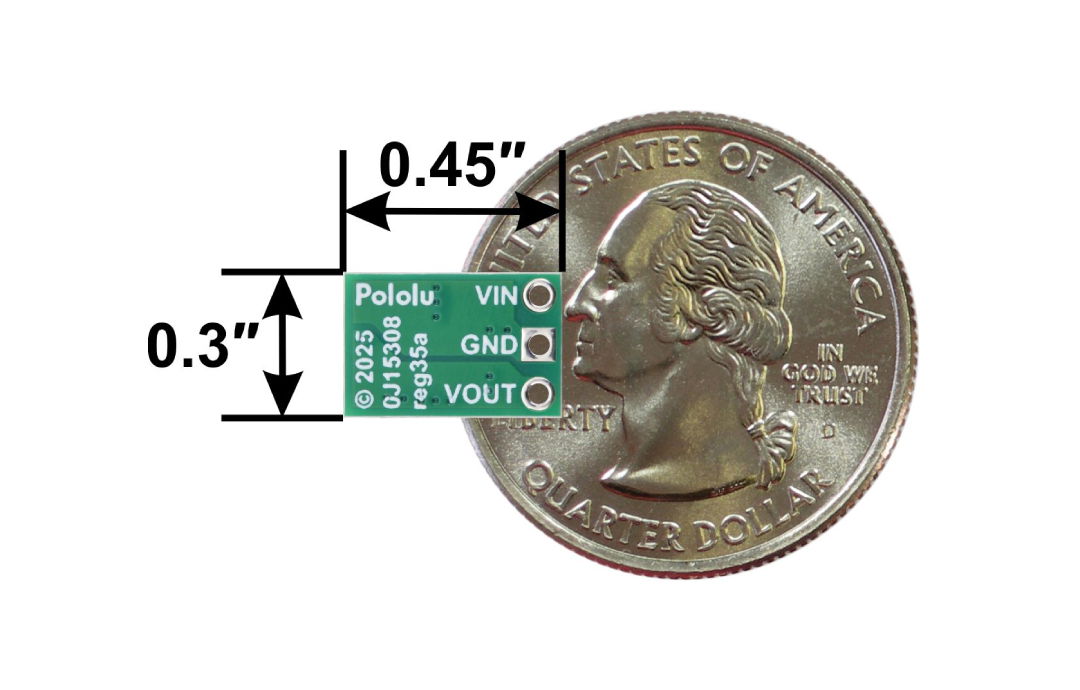

- Abmessungen: 7,6 x 11,4 x 2,8 mm
- Gewicht: 0,4 g
