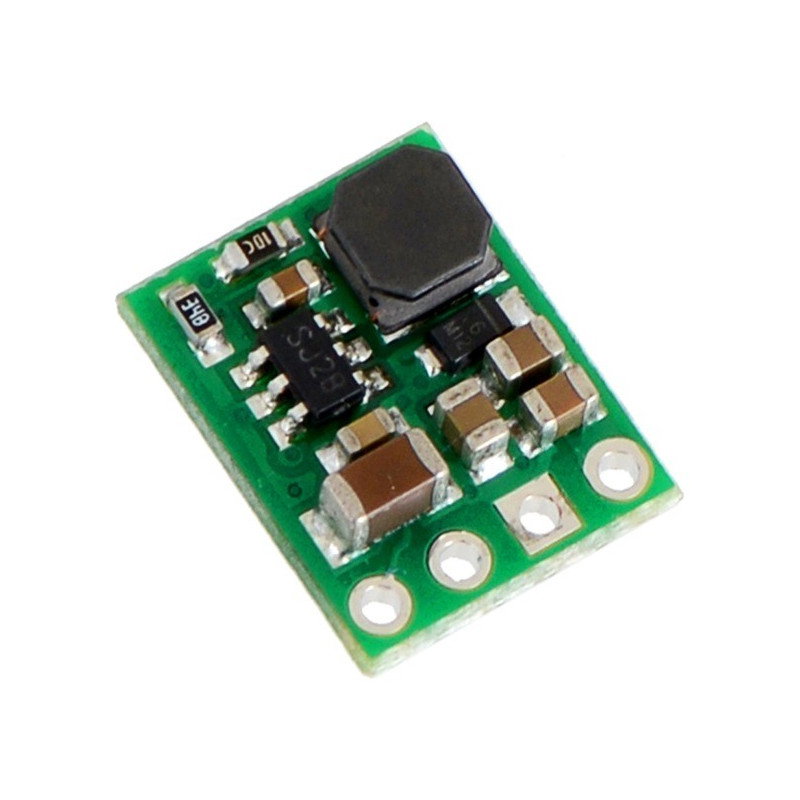

D24V6F5 - Abwärtswandler 5V 0,6A - Pololu 2107
Ein Abwärtswandler mit einer Ausgangsspannung von 5 V. Maximaler Strom bis zu 600 mA. Versorgungsspannung im Bereich von 6 V - 42 V.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Pololu D24V6F5 - Abwärtswandler 5 V 0,6 A
Ein Abwärtswandler, der verwendet wird, um Systeme zu versorgen, die mit Spannungen von 5 V arbeiten. Das System hat einen großen Eingangsspannungsbereich von 3,8 V bis zu 42 V (der Mindestwert hängt von der Abfallspannung ab ). Das Modul erlaubt eine Stromaufnahme von bis zu 600 mA, ein ausreichender Wert, um typische integrierte Schaltungen mit Strom zu versorgen. Wir bieten auch 3,3V -Versionen und Versionen mit geringerer Stromausbeute bis 300 mA an .
Botland ist offizieller Distributor der Elektronik und Robotikteile von Pololu. Unzählige Roboter enthalten in ihrer Konstruktion mindestens eine Komponente dieser Marke. Unser Team garantiert, dass alle gezeigten Pololu-Produkte Originalware sind.

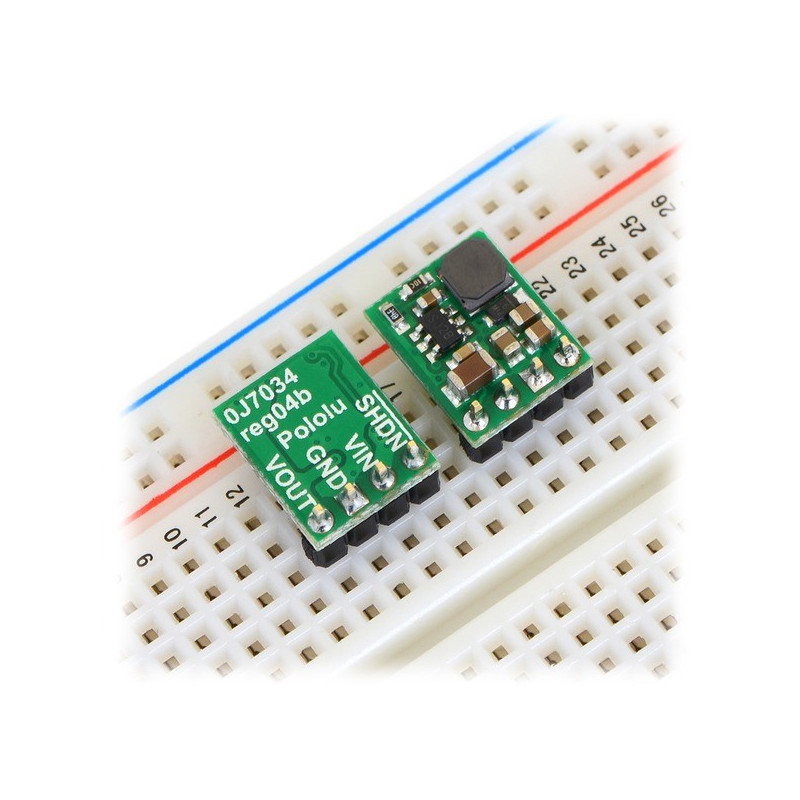

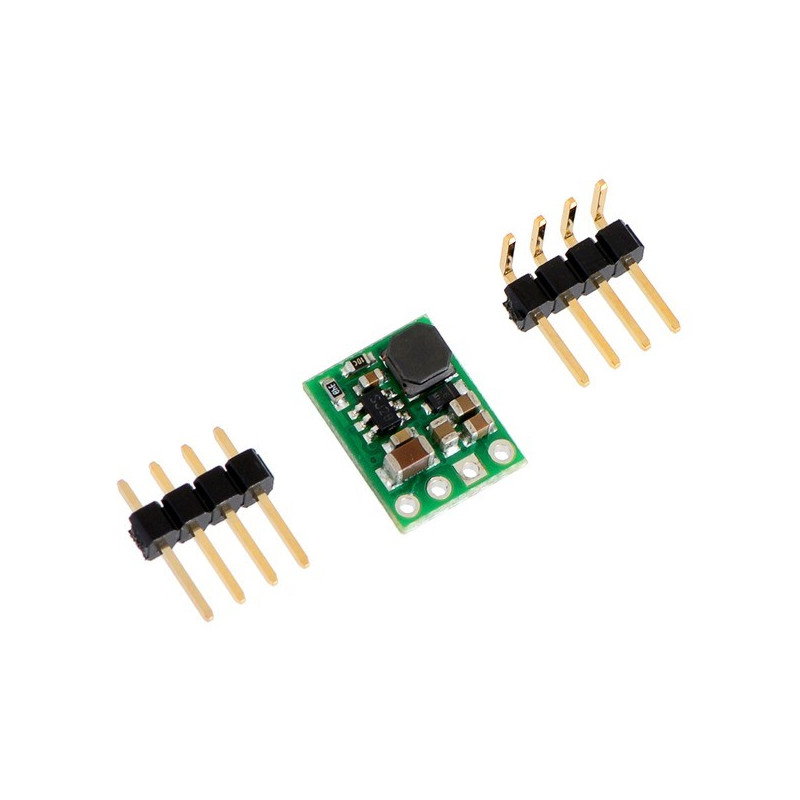

Die Anschlüsse sind auf der Platine richtig beschriftet. Das Raster der Pins beträgt 2,54 mm (gängige Goldpin-Stecker). Das Modul kann in das Steckbrett gesteckt, mit Drähten verbunden oder in eine dedizierte Leiterplatte gelötet werden.
Pins des Konverters D24V6F5
Das Modul hat vier Ausgänge:
- VIN - Eingangsspannung im Bereich von 6,0 V bis 42 V, achten Sie auf den Dropout-Wert und kurze Spannungsimpulse , die das System beschädigen können
- GND - Massepotential
- VOUT - Ausgangsspannung
- SHDN – Das Eintreten in den Low-Zustand (logische Null) bewirkt, dass das System in den Zustand mit niedrigem Energieverbrauch (ca. 20 uA) umschaltet. Um das System zu starten, muss ein High-Zustand gegeben werden (logische Eins - Spannung über 2,3 V). Wenn der Pin nicht verwendet wird, können Sie ihn mit dem benachbarten VIN-Pin verbinden.

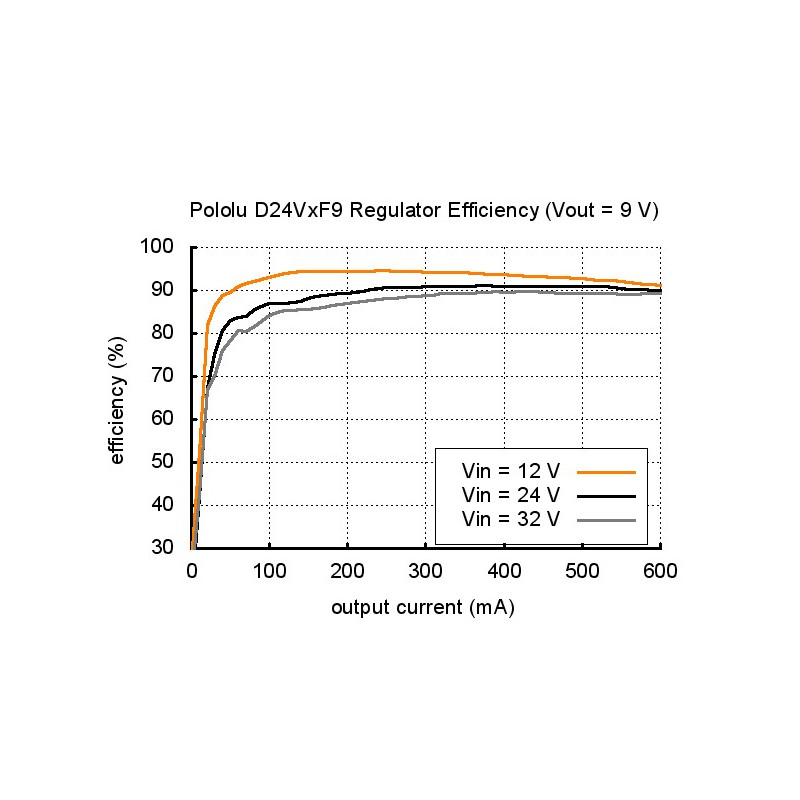

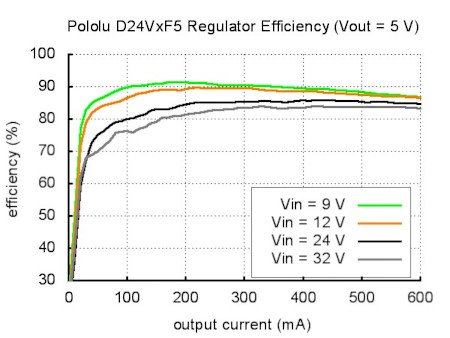

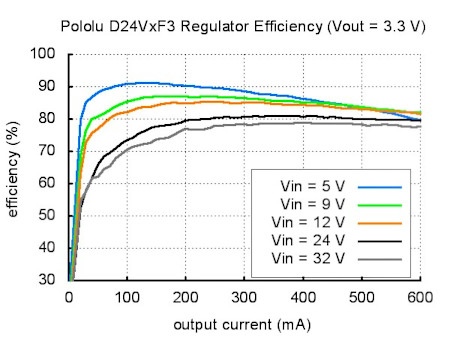

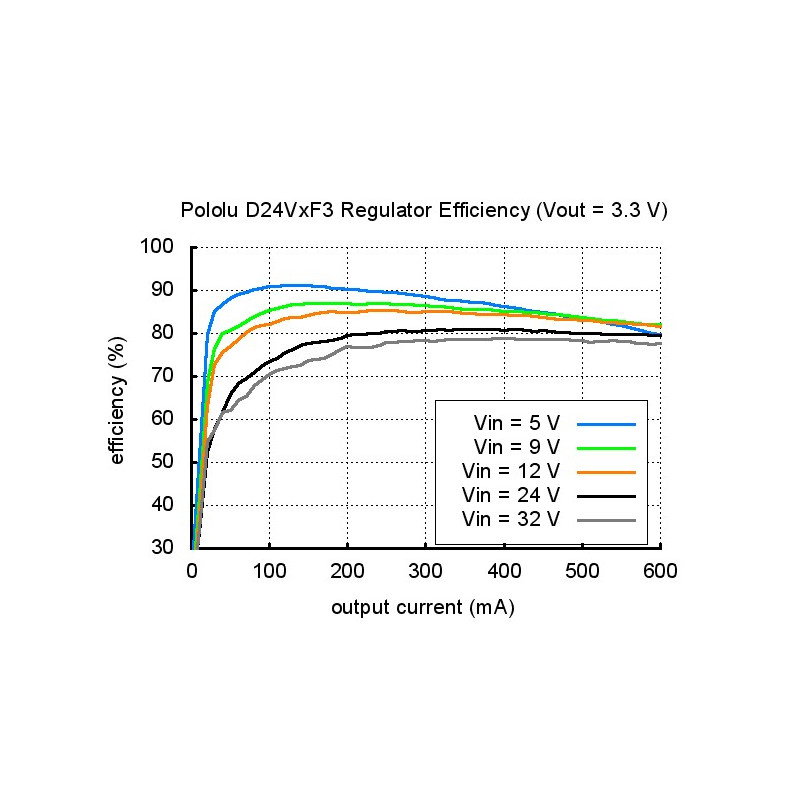

Der Wirkungsgrad des Umrichtersystems
Der Wirkungsgrad ist definiert als das Verhältnis der Ausgangsleistung zur Eingangsleistung (Power out) / (Power in). Dies ist ein sehr wichtiger Parameter beim Arbeiten mit tragbaren Energiequellen (Batterien und Akkumulatoren), wo die Arbeitszeit pro Ladezyklus wichtig ist. Der Wirkungsgrad dieses Impulssystems liegt bei 80% - 90%.
Gefährliche Spannungsimpulse
Beim Anschließen der Stromversorgung an das Modul können gefährliche, kurze elektrische Impulse mit großer Amplitude (sogenannte Pins) auftreten, die das System dauerhaft beschädigen können. Die Tests von Pololu zeigen, dass die Pins bei einer Spannung über 20 V eine Amplitude von mehr als 42 V haben können. Um sich vor diesem unerwünschten Phänomen zu schützen, wird empfohlen, einen Kondensator mit einem Wert von mindestens 33 uF so nah wie möglich an den Stromanschlüssen des Konverters zu löten.

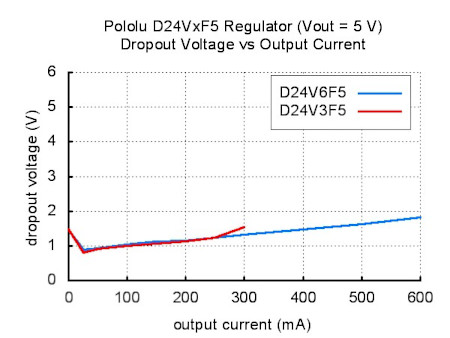

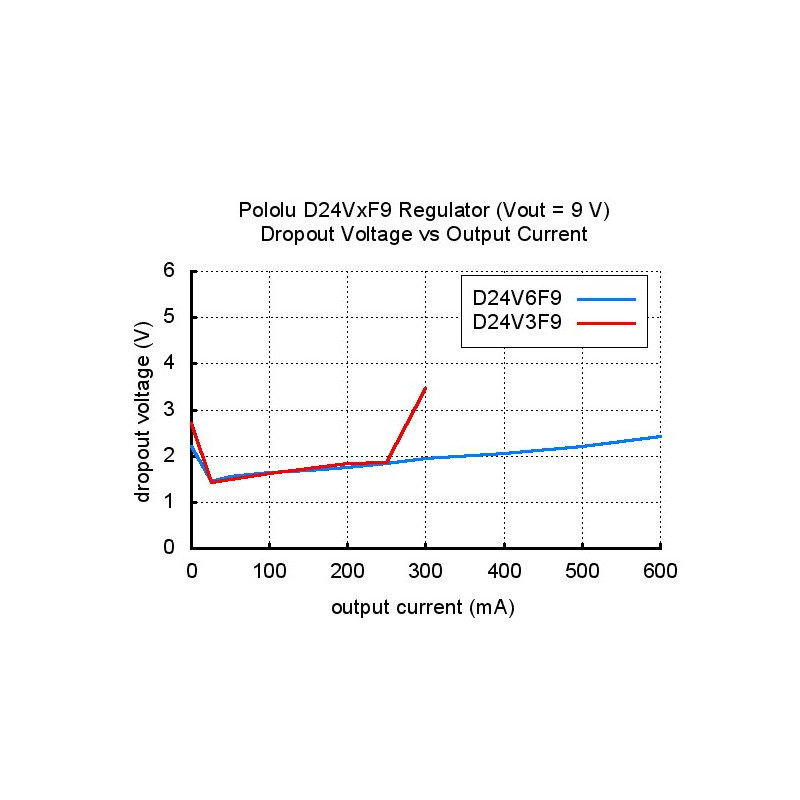

Abfallspannung

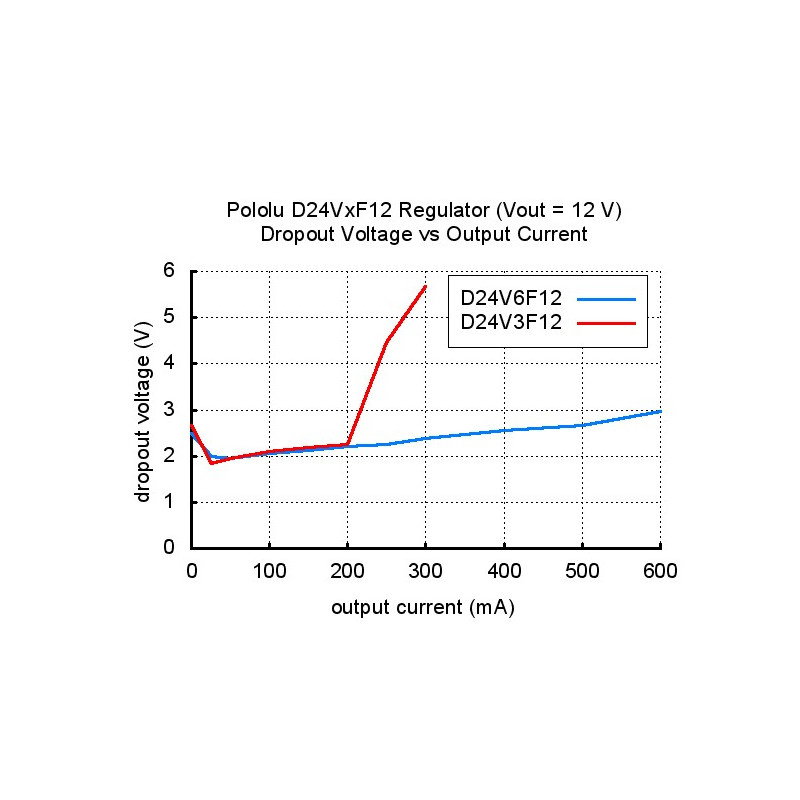

Parameter, der in der Dokumentation als bezeichnet wird Abfallspannung zu die für den ordnungsgemäßen Betrieb des Systems erforderlich sind, minimale Differenz zwischen Eingangs- und Ausgangsspannung. Wenn beispielsweise der Abfall 1 V beträgt und die gewünschte Ausgangsspannung 5 V beträgt, sollte die Versorgungsspannung größer als 6 V sein. Die folgenden Abbildungen zeigen den Wert der Abfallspannung für die D24VxFx-Wandler.
Spezifikation des Pololu D24V6F5 Konverters
- Eingangsspannung: 6 * V bis 42 V
- Ausgangsspannung: 5V
- Maximaler Eingangsstrom: 600 mA
- Wirkungsgrad von 80 - 90 %
- Schaltfrequenz 550 kHz
- Abmessungen: 12 x 10 x 3 mm
- Gewicht (ohne Stecker): 0,5 g
* Mindestwert ist abhängig von der Abfallspannung
Nützliche Links
| Name | Wert |
|---|---|
| Länge | 12mm |
| Breite | 10,0 mm |
| Höhe | 3mm |
| Stromspannung aus | 6,0 V |
| Stromspannung Nieder | 42 V |
| Ausgangsspannung ab | 5,0 V |
| Die Spannung des Ausgangs an | 5,0 V |
| Nominale Ausgangsspannung | 5,0 V |
| Aktuelle Effizienz | 0,6 A |
| Stabilisator - Typ | Impuls |
| Stabilisator - Typ | Absteigen |
| Breite | 7,5 cm |
| Höhe | 0,7 cm |
| Tiefe | 8,5 cm |
| Gewicht | 0,002 kg |
