Produktbeschreibung: D45V5F5 - Abwärtswandler - 5V 0,5A - Pololu 5433
Das Modul D45V5F5 aus der Serie miniaturisierter Spannungsregler von Pololu basiert auf einem synchronisierten Abwärtswandler . Es ermöglicht eine Ausgangsspannung von 5 V bei einem Eingangsspannungsbereich von 5,2 V bis 65 V. Der maximale Dauerstrom am Ausgang ist abhängig von der Eingangsspannung und den thermischen Bedingungen – typischerweise 500 mA , maximal 700 mA . Das Modul zeichnet sich durch hohe Effizienz, geringen Eigenverbrauch (< 0,2 mA) sowie integrierten Überhitzungs- und Kurzschlussschutz aus. Dank seiner kompakten Bauweise eignet es sich ideal für den Einsatz in beengten Schaltungen.

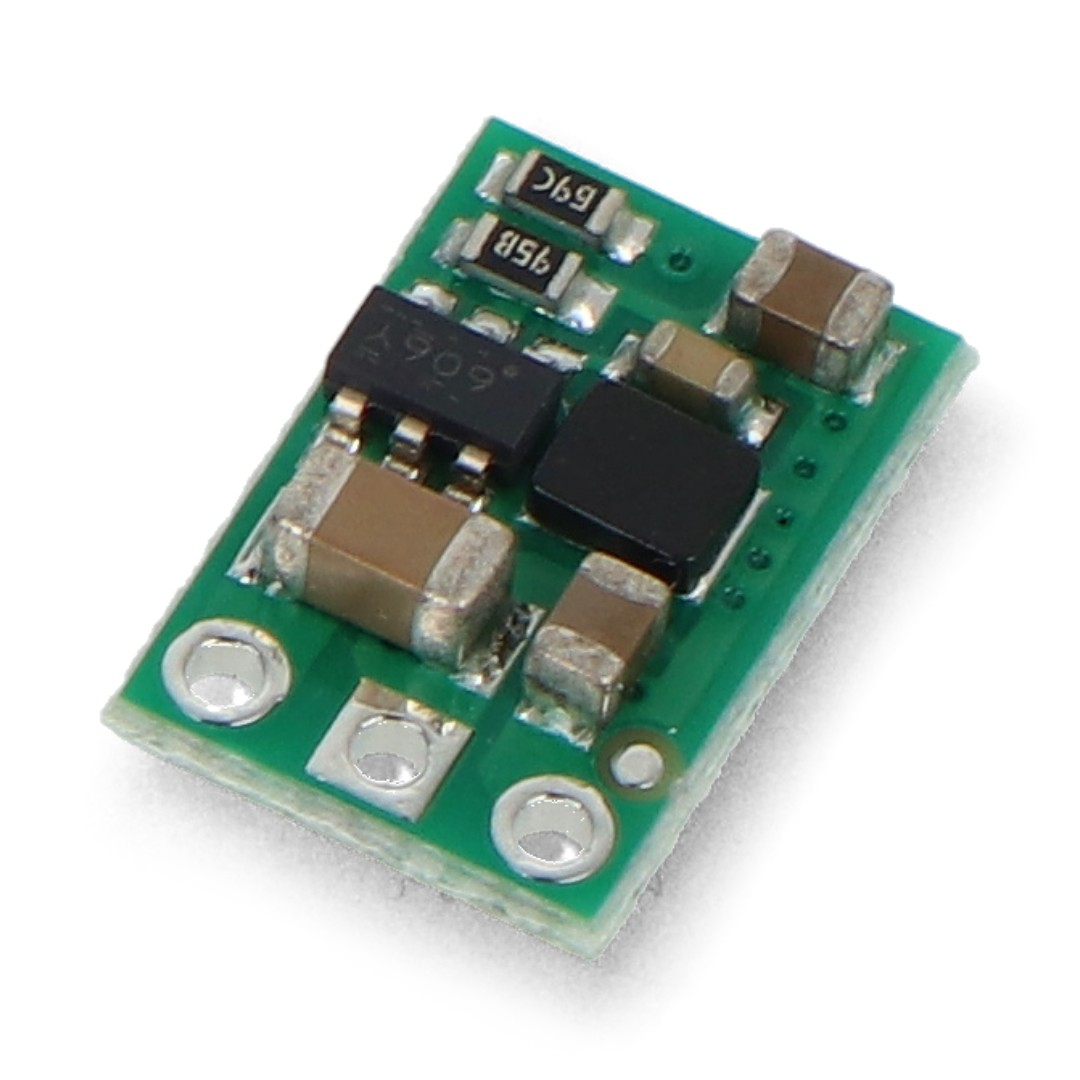

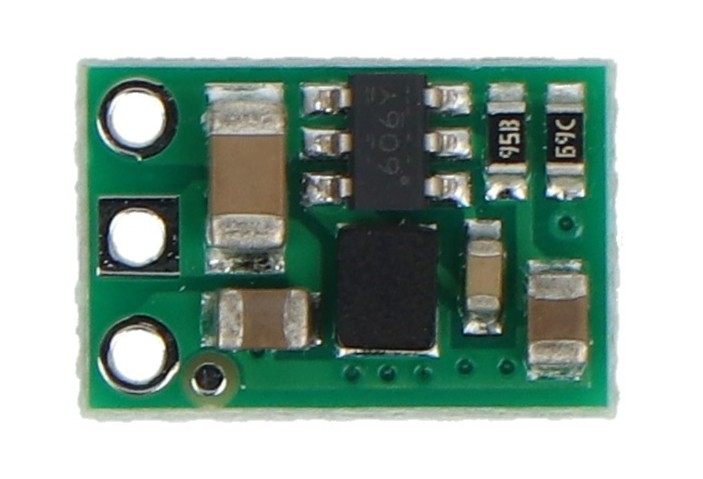

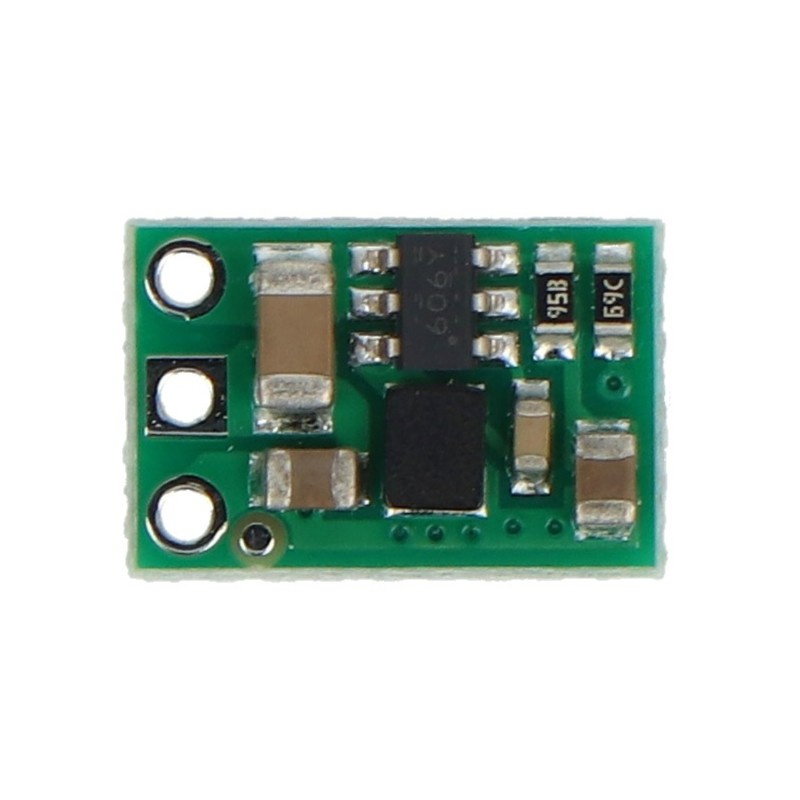

D45V5F5 - Abwärtswandler - 5V 0,5A - Pololu 5433.
Der D45V5F5 ist eines der Module aus einer Serie von Miniatur-Spannungsreglern von Pololu, die auf einem synchronisierten Abwärtswandler basieren.
Besondere Merkmale
- 5-V-Ausgangsspannung mit ±4 % Genauigkeit – das Modul liefert eine stabile 5-V-Spannung und ist somit eine ideale Lösung für Systeme, die eine präzise Stromversorgung benötigen, wie z. B. Mikrocontroller, Sensoren oder Kommunikationsmodule.
- Maximaler Ausgangsstrom bis zu 700 mA (typisch 500 mA) – obwohl der Hersteller einen typischen Ausgangsstrom von 500 mA angibt, kann der Regler unter geeigneten Bedingungen (Kühlung) Werte bis zu 700 mA verarbeiten. Dadurch können auch anspruchsvollere Lasten ohne Überlastungsrisiko versorgt werden.
- Breiter Eingangsspannungsbereich: von 5,2 V bis 65 V – der Regler kann mit hohen Eingangsspannungen betrieben werden und ist somit eine universelle Wahl für industrielle Anwendungen, Batteriestromversorgungen oder Solaranlagen.
- 1,1 MHz Schaltfrequenz – die hohe Betriebsfrequenz ermöglicht kleinere passive Bauteile und eine schnelle Systemreaktion. Bei geringer Last reduziert der Regler die Frequenz automatisch und steigert so die Energieeffizienz.
- Integrierter Schutz gegen Kurzschluss und Überhitzung – das Modul ist mit Mechanismen ausgestattet, die sowohl den Regler selbst als auch die angeschlossenen Geräte vor Überlastung, Kurzschluss oder übermäßiger Temperaturerhöhung schützen.
Konverterpins
- VOUT – Ausgangsspannung 5 V
- GND – Systemmasse (gemeinsam für VIN und VOUT)
- VIN – Eingangsspannung von 5,25 V bis 65 V

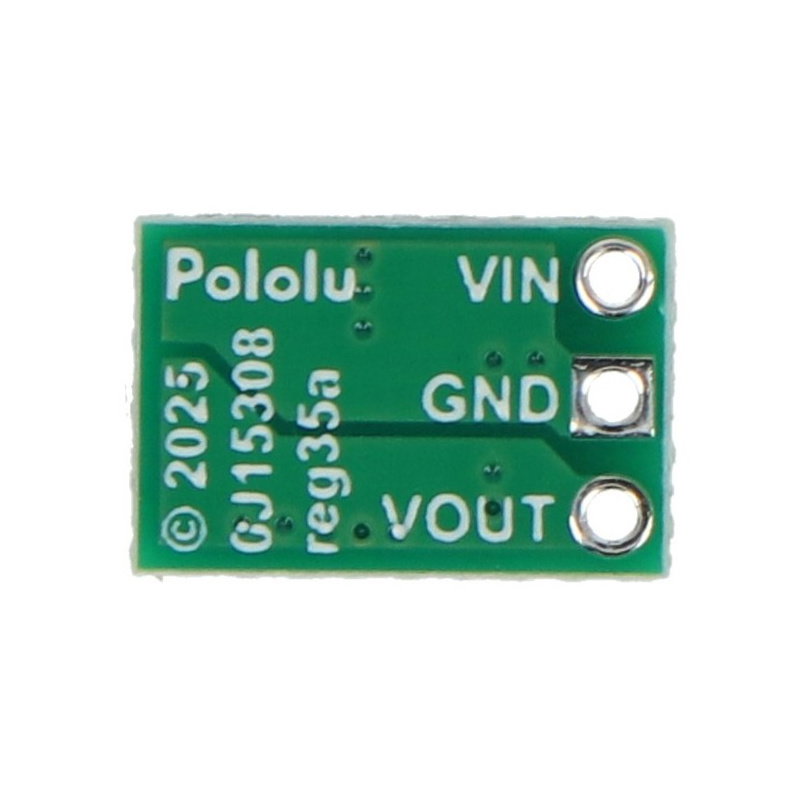

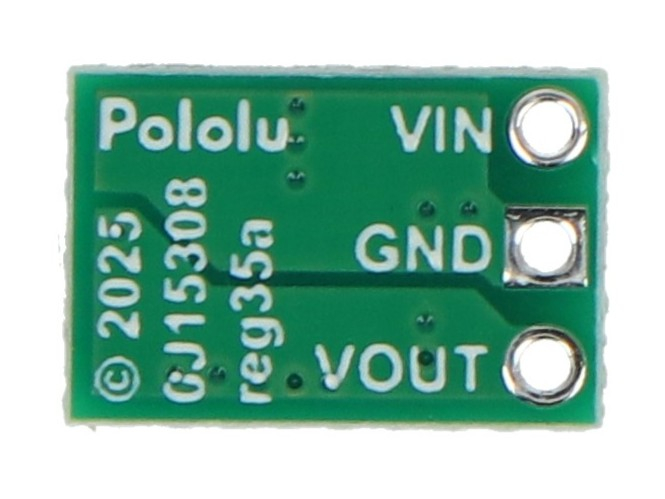

Pinbelegung des Abwärtswandlers D45V5F5.
Der maximale kontinuierliche Ausgangsstrom hängt von der Eingangsspannung und den thermischen Bedingungen ab.
Technische Spezifikationen des Abwärtswandlers
- Eingangsspannung: 5,2 V bis 65 V
- Ausgangsspannung: 5 V ± 4 %
- Ausgangsstrom (typisch): 500 mA
- Ausgangsstrom (max.): 700 mA
- Wirkungsgrad: bis zu 90 % (abhängig von den Bedingungen)
- Eigenstromverbrauch: < 0,2 mA
- Schaltfrequenz: 1,1 MHz
- Schutz: gegen Überhitzung, Kurzschluss
- Abmessungen: 7,6 x 11,4 x 2,8 mm
- Gewicht: 0,4 g
