D24V7F12 - Abwärtswandler 12V 0,6A - Pololu 5597
Stabile 12 V und 600 mA aus einer Spannung von bis zu 36 V: Pololu-Abwärtswandler mit den Maßen 8,6 x 13,7 mm.
- Eingang 12,2-36 V, Ausgang 12 V
- Leerlaufaufnahme unter 0,01 mA
- Kurzschluss- und Übertemperaturschutz
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Stabile 12 V aus bis zu 36 V auf einer Platine kleiner als eine Briefmarke
Pololu D24V7F12 ist ein synchroner Abwärtswandler, der aus einer Eingangsspannung von 12,2 až 36 V stabile 12 V erzeugt und bis zu 600 mA liefert. Die Platine misst 8,6 x 13,7 mm und wiegt 0,5 g, passt also in ein kleines Gehäuse, und die drei Anschlüsse im Rastermaß 2,54 mm passen auf ein Steckbrett.
Damit versorgen Sie 12-V-LED-Streifen mit geringer Leistung, 12-V-Lüfter sowie Module und Relais mit 12-V-Spule aus einer 24-V-Anlage. Der Strom von 600 mA steht bei jeder Kombination aus Eingangs- und Ausgangsspannung zur Verfügung, und ohne Last nimmt der Wandler weniger als 0,01 mA auf, daher eignet er sich gut für Geräte mit Batterie.

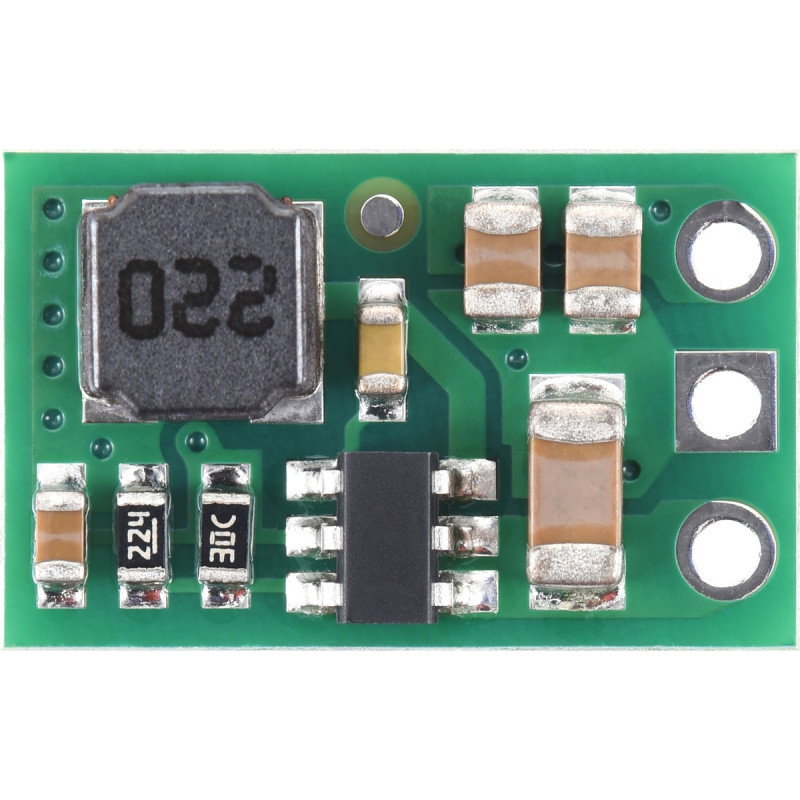

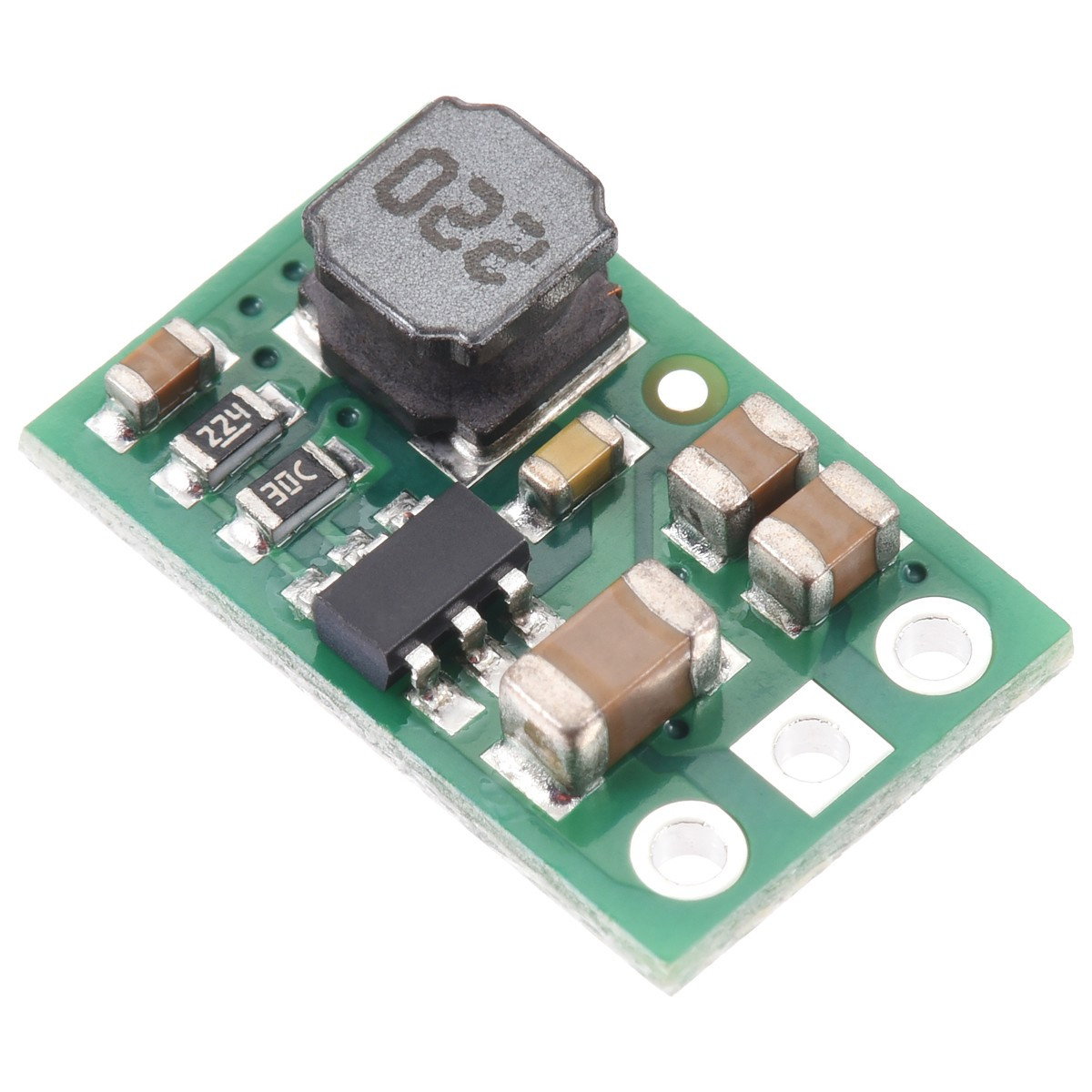

Pololu D24V7F12 Abwärtswandler-Platine
Botland ist offizieller Distributor der Elektronik und Robotikteile von Pololu. Unzählige Roboter enthalten in ihrer Konstruktion mindestens eine Komponente dieser Marke. Unser Team garantiert, dass alle gezeigten Pololu-Produkte Originalware sind.
12 V / 0,6 A
Ausgangsspannung und -strom
12,2-36 V
Eingangsspannung
8,6 x 13,7 mm
Abmessungen der Platine, Gewicht 0,5 g
< 0,01 mA
Stromaufnahme ohne Last
Die richtige Wahl für Sie?
Eine gute Wahl, wenn:
- Sie stabile 12 V aus einer Batterie, einem Akku oder einem Netzteil bis 36 V benötigen
- Ihre Schaltung bis zu 600 mA aufnimmt
- geringe Größe und niedrige Ruhestromaufnahme wichtig sind
Erwägen Sie eine andere Option, wenn:
- Sie mehr Strom benötigen: siehe Pololu-Abwärtswandler D24V10F12 (12 V, 1 A)
- Sie Ihre Schaltung vor verpolter Versorgung schützen möchten: ergänzen Sie das Pololu-Schutzmodul 4-75 V 8 A
Technische Daten
| Parameter | Wert |
|---|---|
| Typ | synchroner Abwärtswandler (Buck) |
| Ausgangsspannung | 12 V, Genauigkeit 4 % |
| Eingangsspannung | 12,2-36 V |
| Ausgangsstrom | bis 600 mA Dauerstrom |
| Arbeitsfrequenz | 1,1 MHz (niedriger bei geringer Last) |
| Stromaufnahme ohne Last | unter 0,01 mA |
| Schutzfunktionen | Kurzschluss, Übertemperatur |

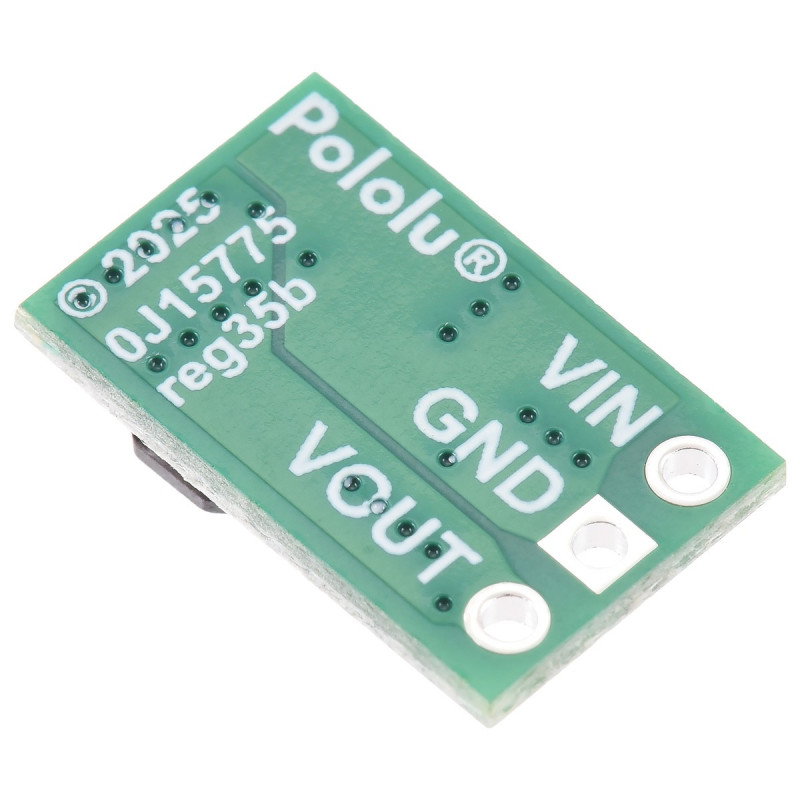

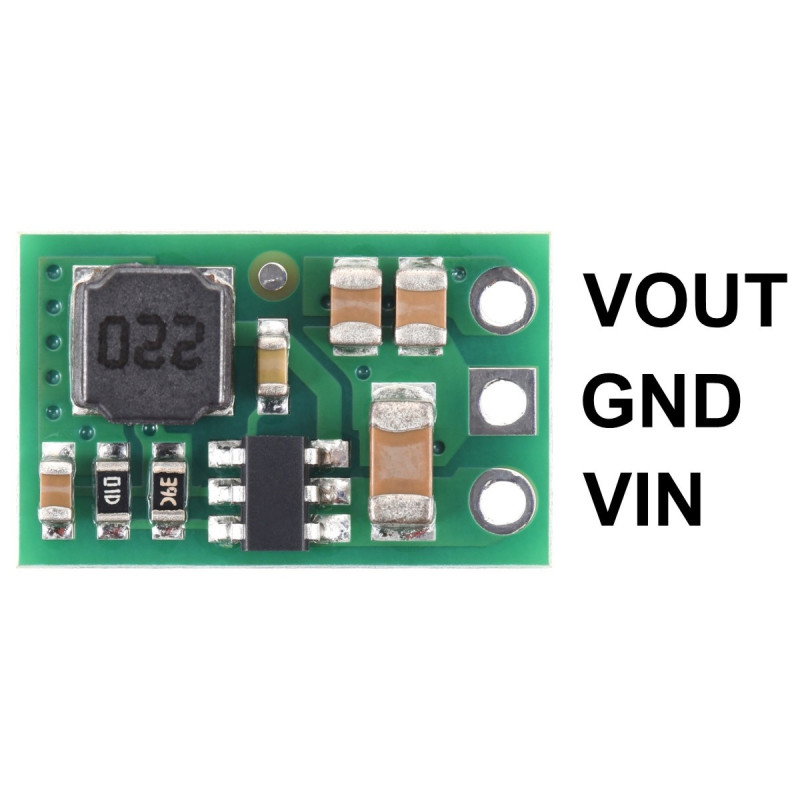

| Anschlüsse | VIN, GND, VOUT im Rastermaß 2,54 mm |
| Abmessungen | 8,6 x 13,7 x 4,1 mm |
| Gewicht | 0,5 g |
| Im Lieferumfang | Wandler ohne Stiftleisten |
| Hersteller | Pololu (Artikelnummer 5597) |
Wussten Sie schon?
Spannung auf Bestellung
Pololu bietet die Wandler D24V7Fx auch mit anderer Ausgangsspannung als Sonderanfertigung an. Standardmäßig gibt es die Serie in den Versionen 3,3 V, 5 V, 6 V, 7,5 V, 9 V und 12 V.
Quelle: Pololu: Produktseite
Häufige Fragen
Kann ich den Wandler aus einem 12-V-Akku versorgen?
Nicht vollständig. Der Wandler braucht am Eingang mindestens 12,2 V, und ein entladener 12-V-Akku hat weniger. Besser eignet er sich bei einer Versorgung mit 18-24 V.
Übersteht der Wandler einen Kurzschluss am Ausgang?
Ja, er hat Kurzschluss- und Übertemperaturschutz. Gegen verpolte Versorgung am Eingang schützt er jedoch nicht.
Sind Pins im Lieferumfang enthalten?
Nein. Der Wandler wird ohne Stiftleisten geliefert, Sie können aber gerade Pins, gewinkelte Pins oder direkt Leitungen anlöten.
