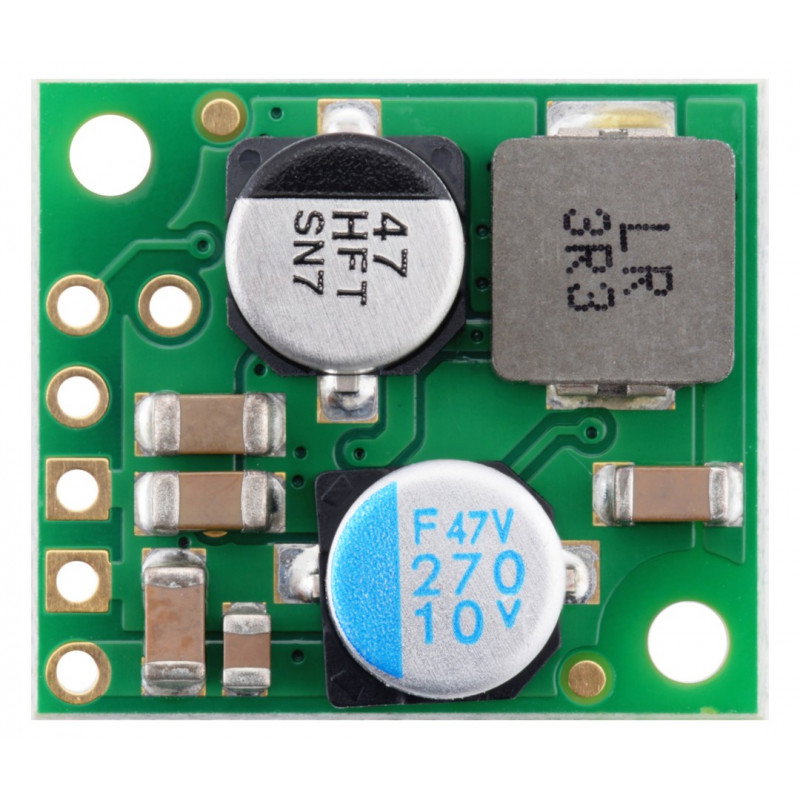

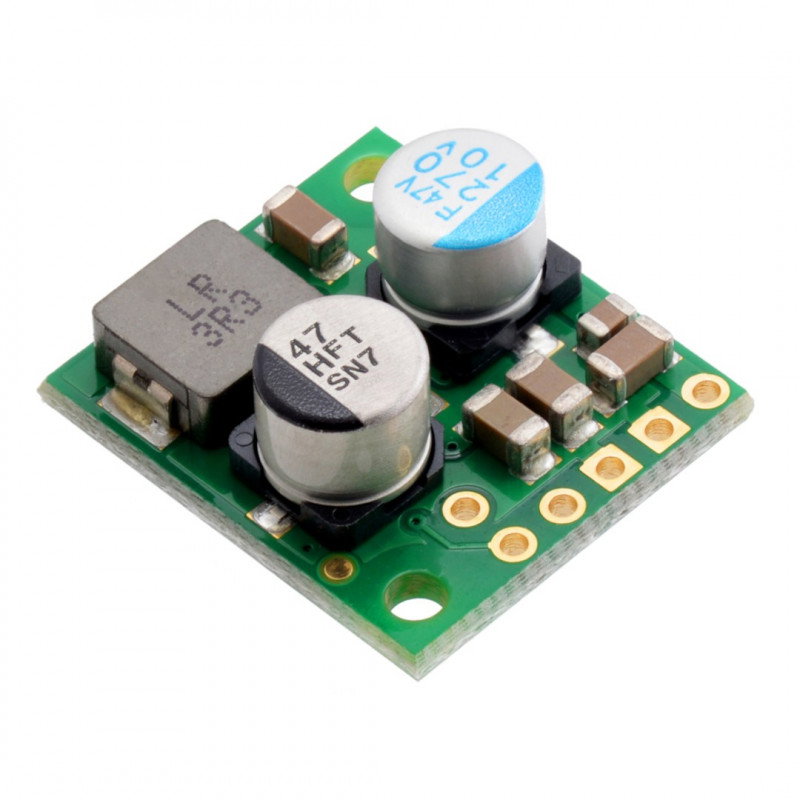

Produktbeschreibung: D36V28F6 - Abwärtswandler - 6V 2,7A - Pololu 3783
Abwärtswandler mit einer Versorgungsspannung von 6,3 V bis 50 V. Die Ausgangsspannung beträgt 6 V und die Stromausbeute 2 A bis 4 A , typisch 2,7 A. Die Abmessungen des Moduls betragen 20 x 18 mm.

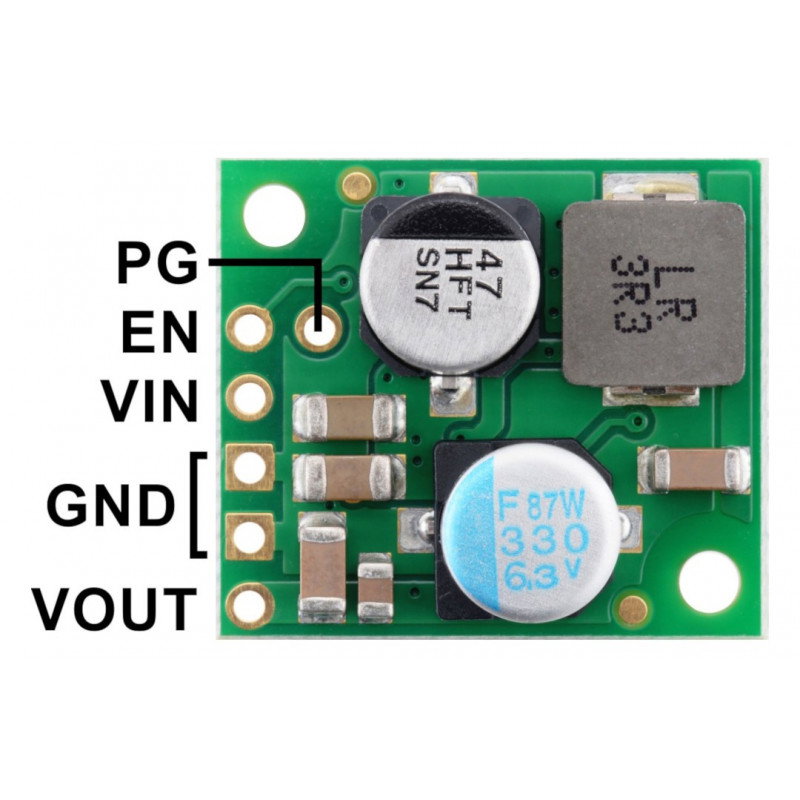

Inverter-Pins.
Ausgänge des Konverters D36V28F6
Der Konverter verfügt über Anschlüsse, die auf der Platine ordnungsgemäß gekennzeichnet sind. Die Anschlüsse haben einen Abstand von 2,54 mm. Das Gerät kann direkt in das Steckbrett eingesteckt, mit Drähten verbunden oder in eine dedizierte Leiterplatte gelötet werden.
| Stift | Beschreibung |
|---|---|
| Fahrgestellnummer | Eingangsspannung. |
| Masse | Massenpotential. |
| VAUS | Ausgangsspannung. |
| ERMÖGLICHEN | Das Bereitstellen des Niedrigspannungszustands (unter 1 V) bewirkt, dass das System in den Niedrigenergieverbrauchszustand (ca. 10 μA) umschaltet. Der Pin wird über einen 270-kΩ-Widerstand auf die Versorgungsspannung gezogen, wodurch die Schaltung standardmäßig eingeschaltet ist. |
| PG | "Power Good"-Stift, Open-Drain-Typ. Es wird niedrig, wenn die Ausgangsspannung unter 85 % des Nennwerts fällt. Wenn dieser Pin verwendet werden soll, sollte ein Pull-up-Widerstand angeschlossen werden, z.B. 10 kΩ. |
Der Wirkungsgrad des Umrichtersystems
Der Wandler hat einen Wirkungsgrad von ca. 85% - 95%, er ist definiert als das Verhältnis der Ausgangsleistung zur Eingangsleistung (Power out) / (Power in). Dieser Parameter ist sehr wichtig beim Arbeiten mit tragbaren Energiequellen, wo die Arbeitszeit pro Ladezyklus wichtig ist.
Diagramm der Systemeffizienz.

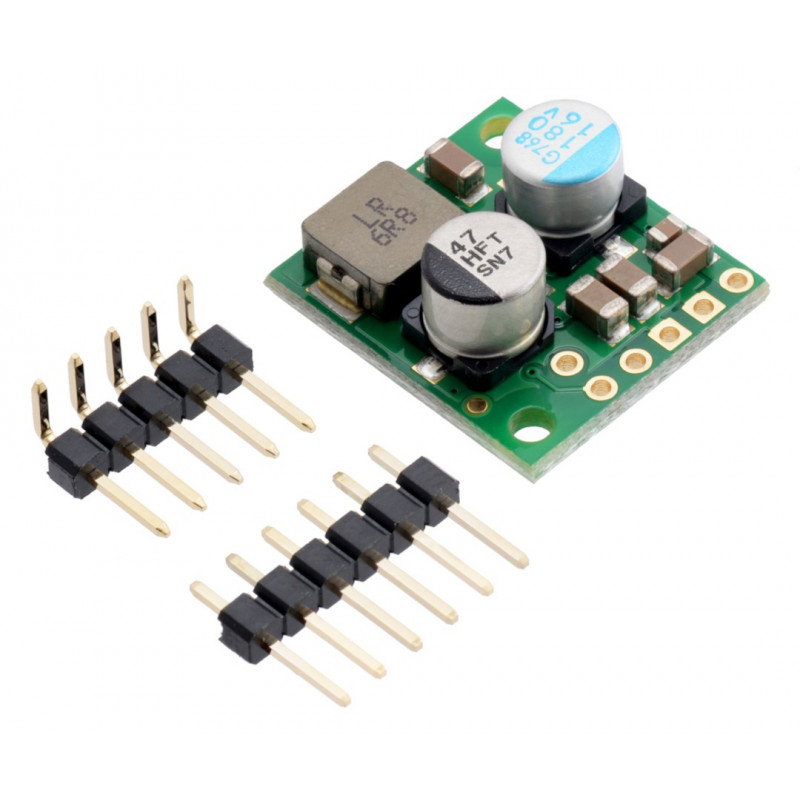

Das Set enthält einen Konverter und Stecker zum Selbstlöten.
Spezifikation des Abwärtswandlers D36V28F6
- Eingangsspannung: 6,3 V bis 50 V
- Ausgangsspannung: 6V
- Ausgangsspannungsgenauigkeit: 4 %
- Dauerausgangsstrom: 2,7 A
- Wirkungsgrad von 85 % - 95 %
- Schutz gegen Verpolung sowie Überstrom, Spannung und Temperatur
- Schaltfrequenz: ca. 500kHz
- Soft-Start-Funktion
- Zwei Befestigungslöcher mit einem Durchmesser von 2,2 mm (M2)
- Abmessungen: 20 x 18 mm
- Gewicht: 3,3 g
