Produktbeschreibung: D30V30MASCMA - Abwärtsgeregelter Wechselrichter mit Unterspannungsabschaltung - 4,2 V - 15 V 3 A - Pololu 4874
Der D30V30MASCMA gehört zu einer Serie von Miniatur-Spannungsreglermodulen von Pololu, die auf einem synchronisierten Abwärtswandler basieren. Er liefert eine Ausgangsspannung von 4,2 V bis 15 V aus einem Eingangsbereich von 4,2 V bis 45 V. Der maximale Dauerausgangsstrom hängt von der Eingangsspannung und den thermischen Bedingungen ab und beträgt 3 A. Er zeichnet sich durch die Möglichkeit aus, die Ausgangsspannung und die Schwellenspannungsabschaltung (Unterspannungsabschaltung) mittels eingebauter 11-Gang-Potentiometer genau einzustellen, was die Sicherheit der versorgten Schaltungen und die Anpassungsfähigkeit an unterschiedliche Designanforderungen gewährleistet. Er verfügt außerdem über einen Energiesparmodus und eine "Power Good"-Anzeige, die die Stabilität der Ausgangsspannung anzeigt. Die kompakte Größe und der Standard-Leitungsabstand erleichtern die Integration in Prototypen und elektronische Geräte.
D30V30MASCMA - geregelter Abwärtswechselrichter mit Unterspannungsabschaltung - 4,2 V - 15 V 3 A - Pololu 4874.
Der D30V30MALCMA ist ein Modul einer Serie von Miniaturspannungsreglern von Pololu, die auf einem synchronisierten Abwärtswandler basieren.Besondere Merkmale
- EinstellbarerAusgangsspannungsbereich - die Ausgangsspannung kann über ein Drehpotentiometer von 4,2 V bis 15 V präzise eingestellt werden, so dass die Spannung genau auf die Bedürfnisse der Anwendung zugeschnitten werden kann
- Einstellbare Unterspannungsabschaltschwelle - ermöglicht den Schutz des Geräts vor einer Unterspannungsversorgung
- Maximaler Ausgangsstrom von bis zu 3 A - der maximale Stromwert hängt von den Betriebsbedingungen ab, wie z. B. Eingangsspannung, Ausgangsspannung und Kühleffizienz des Moduls
- Großer Eingangsspannungsbereich - von 4,2 V bis 45 V, einschließlich Dropout-Spannung, wodurch der Regler mit einer Vielzahl von Stromquellen kompatibel ist, z. B. mit Batterien, Netzadaptern oder Solarpanels
- Hoher Wirkungsgrad - von 80 % bis 95 %, wodurch Energieverluste minimiert und die Systemerwärmung reduziert werden, was wiederum die Zuverlässigkeit und die Batterielebensdauer erhöht
- Soft-Start-Funktion - begrenzt den Einschaltstrom und erhöht die Ausgangsspannung während des Starts schrittweise, um plötzliche Überspannungen zu vermeiden und die angeschlossenen Komponenten zu schützen
- Energiesparmodus - reduziert automatisch die Schaltfrequenz bei niedriger Last und verbessert so die Energieeffizienz des Reglers

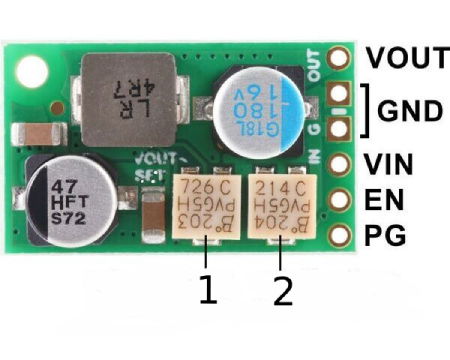

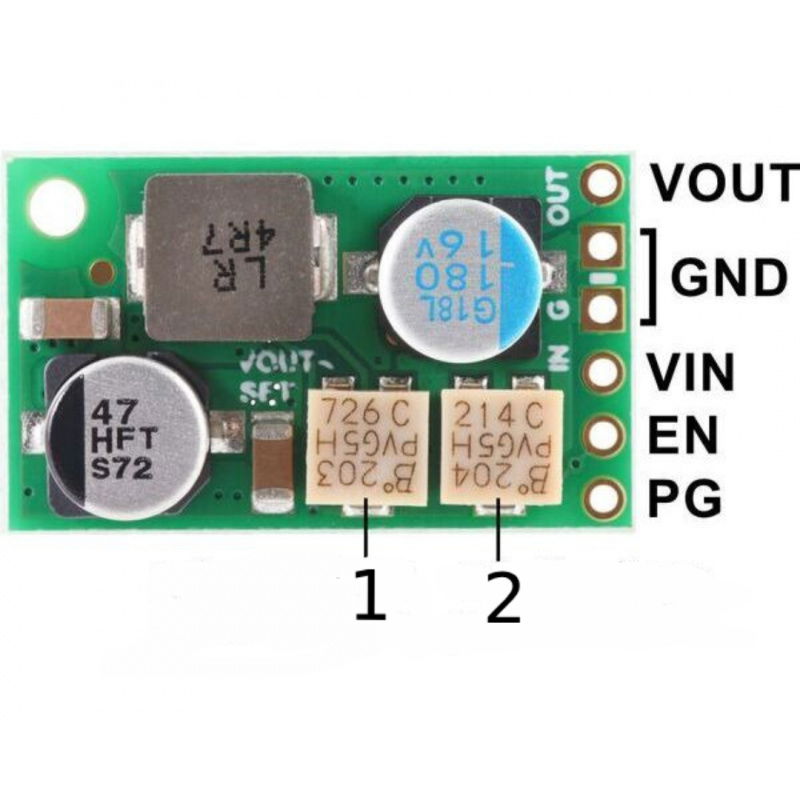

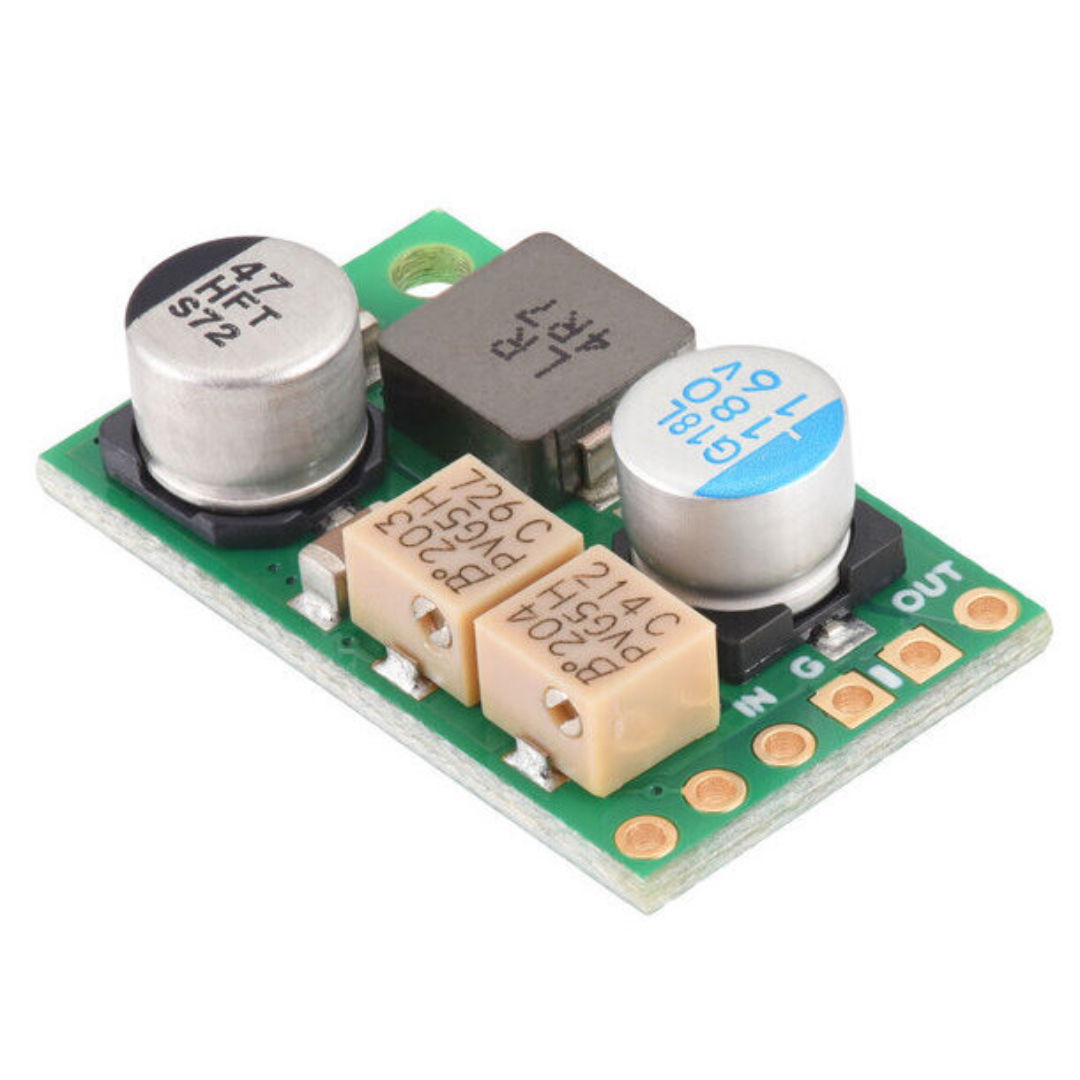

Ausgänge des Wechselrichters
-
VOUT (Ausgangsspannung) - der Ausgang des Reglers, von dem die stabilisierte Ausgangsspannung abgenommen wird. Auf dem Foto sind zwei Stifte mit OUT und G (Masse) gekennzeichnet
- GND (Ground) - Masse des Schaltkreises, gemeinsam für Eingang und Ausgang, dient als Referenz für Spannungen und Signale
- VIN (Eingangsspannung) - Eingangsspannung im Bereich von 4,2 V bis 45 V. Hier wird die Eingangsspannung angeschlossen, die der Regler reduziert.
- EN (Enable) - Eingang zum Ein- und Ausschalten des Reglers. Das Absenken der Spannung unter einen bestimmten Schwellenwert schaltet den Ausgang aus und versetzt den Regler in den Niedrigstrommodus (Shutdown). Wird die Spannung über den Schwellenwert angehoben, wird der Ausgang aktiviert.
- PG-Ausgangssignal (Power Good), das den korrekten Betrieb des Reglers und die Stabilität der Ausgangsspannung anzeigt. Es handelt sich um einen Open-Drain-Ausgang, der über einen Widerstand auf die Versorgungsspannung gezogen werden muss.
- Ausgangsspannungspotentiometer - ein Präzisionspotentiometer mit 11 Umdrehungen, mit dem die Ausgangsspannung zwischen 4,2 V und 15 V eingestellt werden kann. Durch Drehen im Uhrzeigersinn wird die Spannung erhöht.
- Potentiometer für die Unterspannungsabschaltschwelle - ein zweites Potentiometer mit 11 Umdrehungen, mit dem die Unterspannungsabschaltschwelle eingestellt werden kann. Dadurch kann der Regler die Stromversorgung automatisch abschalten, wenn die Eingangsspannung unter einen bestimmten Wert fällt, um das Gerät vor Schäden zu schützen.
D30V30MASCMA Abwärtswandler-Ausgänge.
Der maximale Dauerausgangsstrom hängt von der Eingangsspannung und den thermischen Bedingungen ab.Technische Daten des Abwärtswandlers
- Eingangsspannung: 4,2 V bis 45 V
- Ausgangsspannung: 4,2 V bis 15 V (einstellbar)
- Ausgangsstrom: bis zu 3 A
- Wirkungsgrad: bis zu 90% (abhängig von den Bedingungen)
- Schaltfrequenz: 700 kHz
- Ruhestrom im Aus-Zustand: 10 µA bis 20 µA pro 1 V an VIN
- Schutzfunktionen: gegen Verpolung bis 40 V, gegen Überhitzung, gegen Überlast, gegen Kurzschluss, gegen niedrige Eingangsspannung

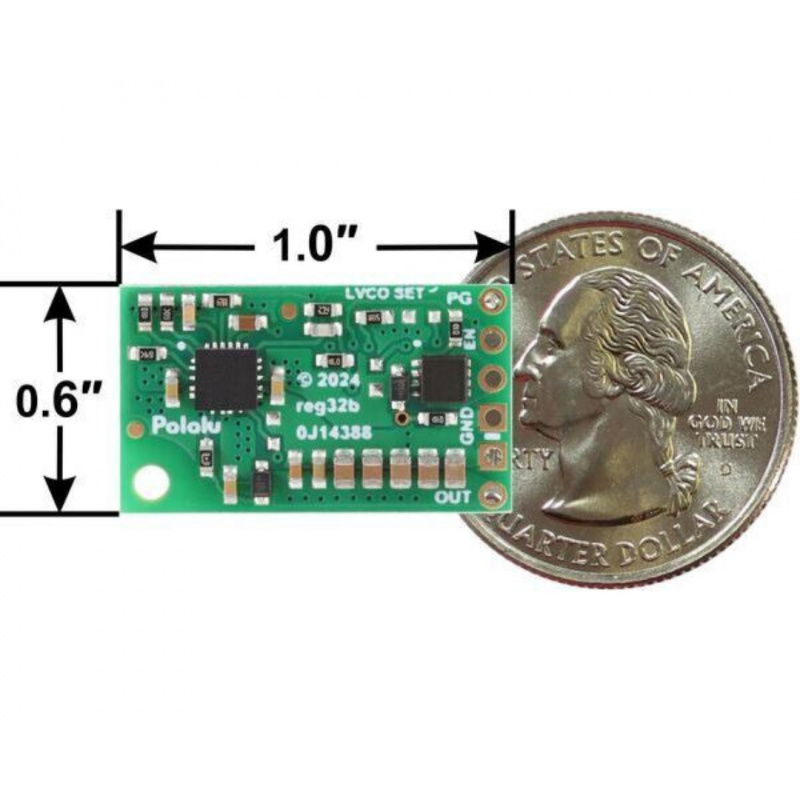

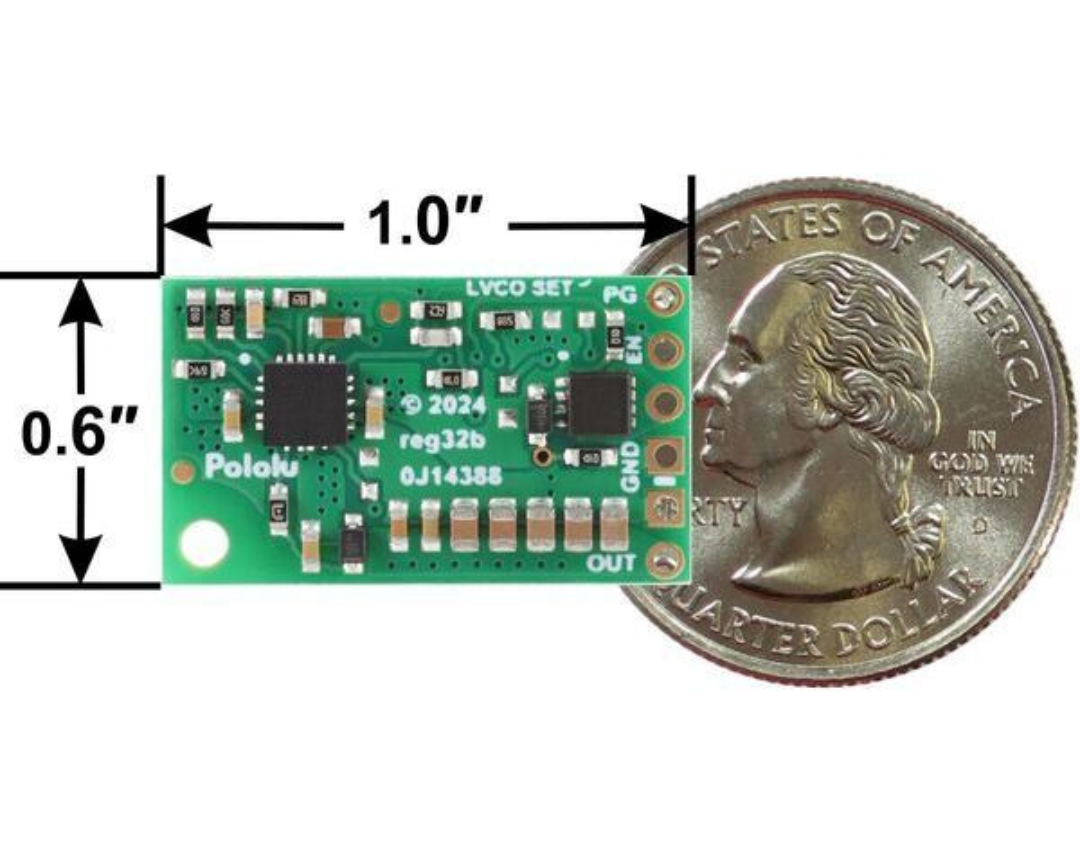

- Abmessungen: 15,2 x 25,4 x 9 mm
- Gewicht: 3,6 g

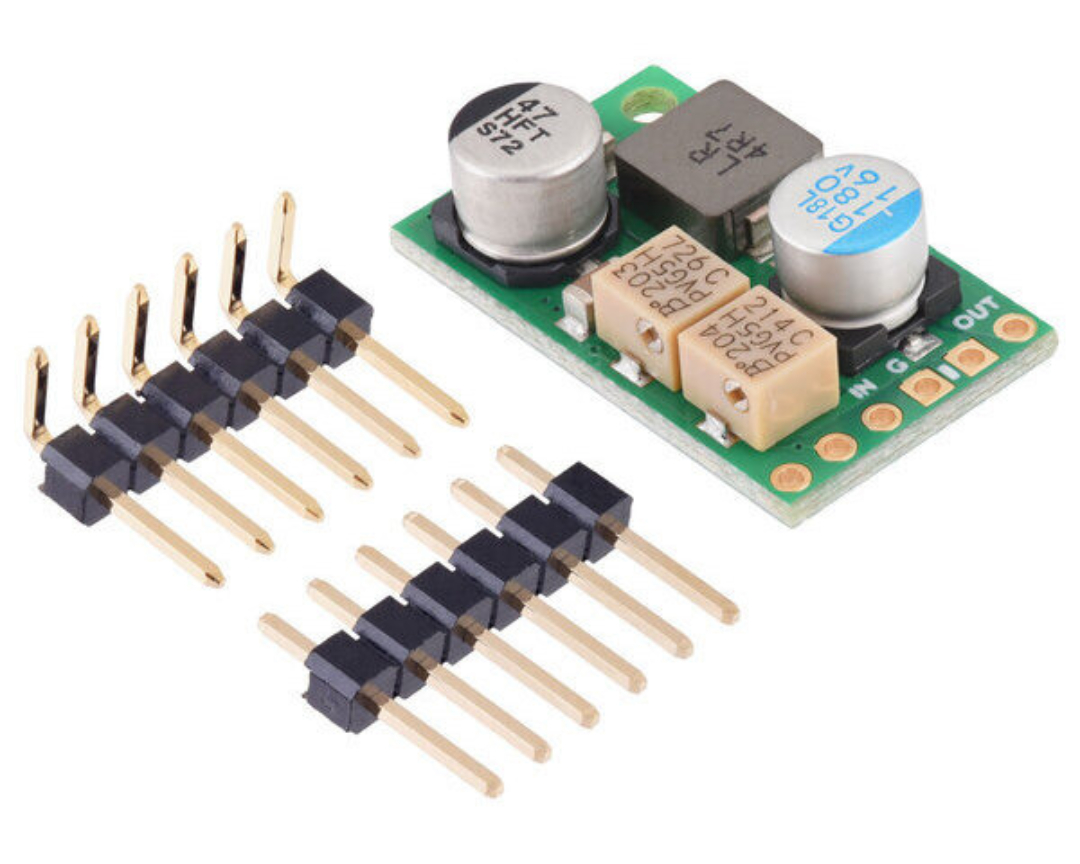

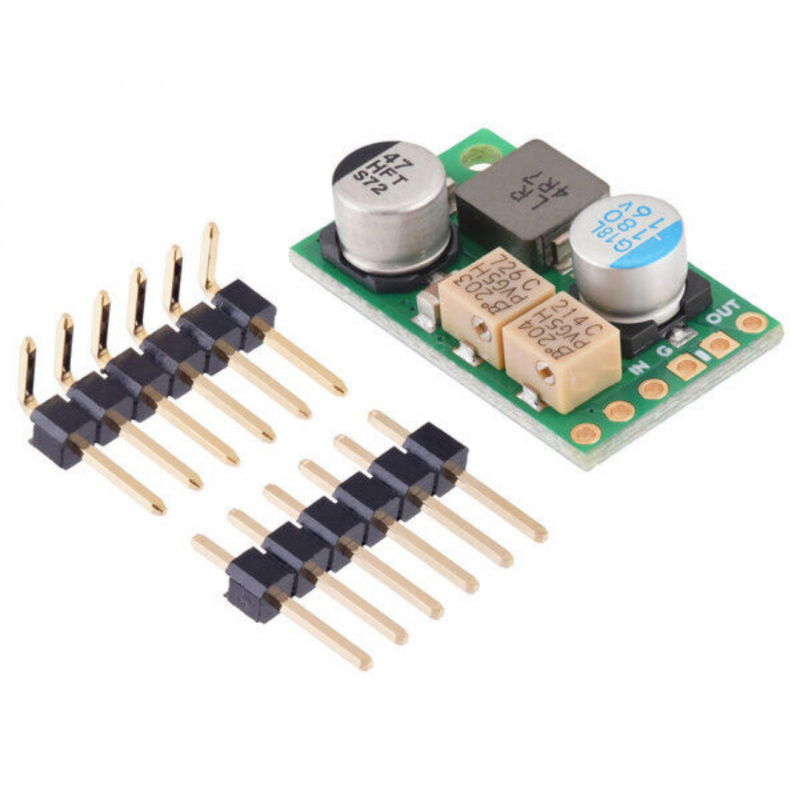

Inhalt des Bausatzes
- Abwärtswandler D30V30MASCMA
- Gerader 6-poliger Goldsteckverbinder (2,54 mm)
- Gewinkelter 6-poliger Goldstecker (2,54 mm)
