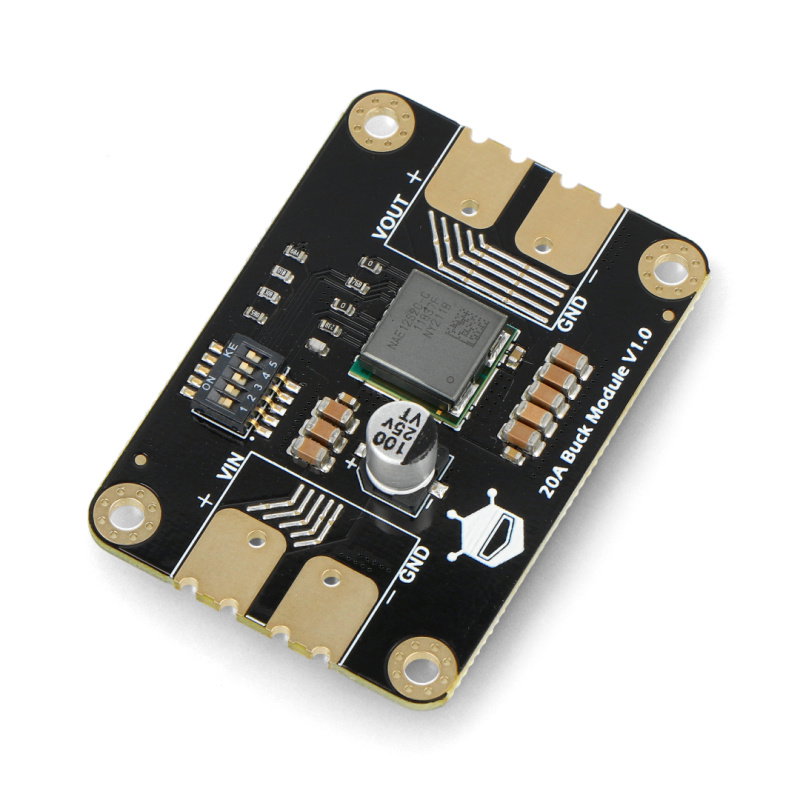

Produktbeschreibung: Abwärtswandler 1,8 V - 5,1 V 18 A 60 W - einstellbar - DFRobot DFR1025
Der DC-DC-Wandler von DFRobot regelt die Eingangsspannung von 9 V auf 15 V herunter und erlaubt eine Spannung von 0,6 V bis 5,1 V. Darüber hinaus erhöht das Modul den Ausgangsstrom auf 18 A, so dass es zur Ansteuerung eines 5 m langen WS2812 RGB-LED-Streifens oder jeder anderen Schaltung, die eine niedrige Spannung und einen hohen Strom benötigt, verwendet werden kann. Das Modul ist außerdem mit zahlreichen Sicherheitsfunktionen ausgestattet, um einen stabilen Betrieb zu gewährleisten.
Sehen Sie sich auch die Bedienungsanleitung des Herstellers an.

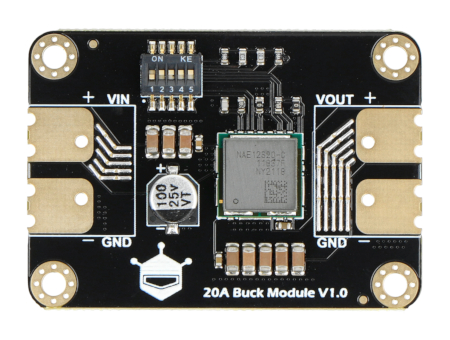

Abwärtswandler 1,8 V - 5,1 V 18 A 60 W - einstellbar - DFRobot DFR1025.

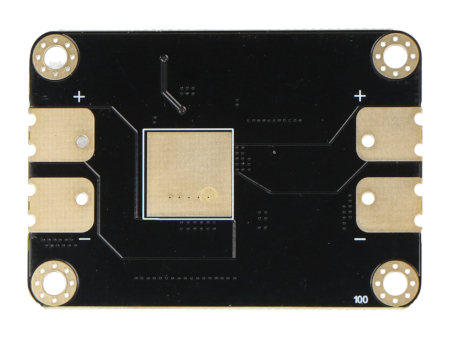

Abwärtswandler 1,8 V - 5,1 V 18 A 60 W von DFRobot.
Schutzfunktion
Der Hersteller hat auf der Platine zahlreiche Schutzvorrichtungen eingebaut, die einen stabilen Betrieb des Moduls auch bei hohen Temperaturen ermöglichen. Allerdings muss das Oberflächentemperaturniveau der Platine überwacht und bei Überschreitung der folgenden Werte entsprechend gekühlt werden:
- Oberflächentemperatur < 80°C - der Wandler arbeitet stabil
- Oberflächentemperatur zwischen 80°C und 90°C - verbesserte Wärmeableitung empfohlen
- Oberflächentemperatur > 90°C - eine verbesserte Wärmeabfuhr ist erforderlich, da der Überhitzungsschutz den Betrieb der Schaltung jederzeit blockieren kann.
Technische Daten des Moduls
- Eingangsspannung: 9 V bis 15 V
- Ausgangsspannung: 0,6 V bis 5,1 V
- Ausgangsstrom: 18 A
- Ausgangsleistung: 60 W
- Umwandlungswirkungsgrad: 92% (typisch)
- Eingebauter Schutz: Kurzschluss-, Überstrom- und Überhitzungsschutz
- Abmessungen der Leiterplatte: 52 x 37 mm
Inhalt des Bausatzes
- Abwärtswandler 1,8 V - 5,1 V 18 A 60 W - einstellbar - DFRobot - 1 Stück
- Schraubverbinder - 2 Stück
- Aluminium-Kühlkörper für verbesserte Kühlung - 1 Stück

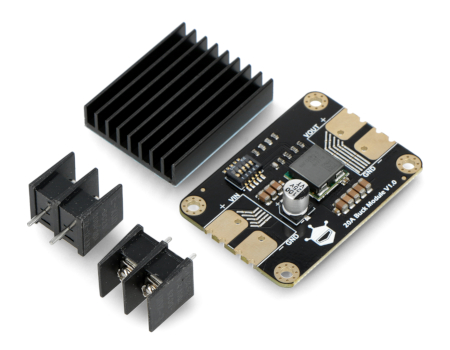

Im Bausatz enthaltene Komponenten.
Andere Abwärtswandler, sowie Aufwärts- und Aufwärts-/Abwärtswandler sind ebenfalls in unserem Shop erhältlich.
