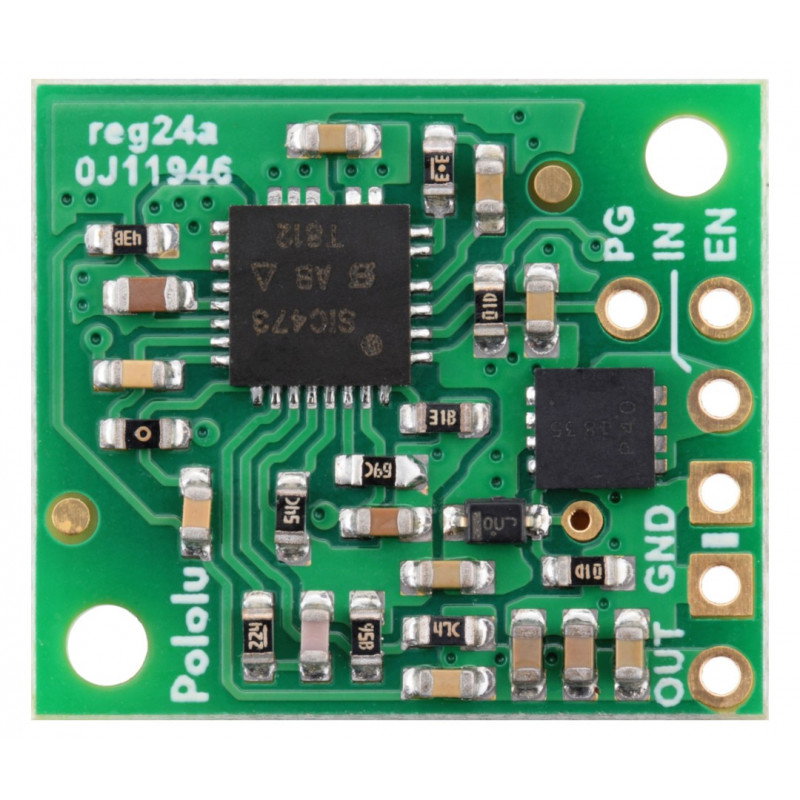

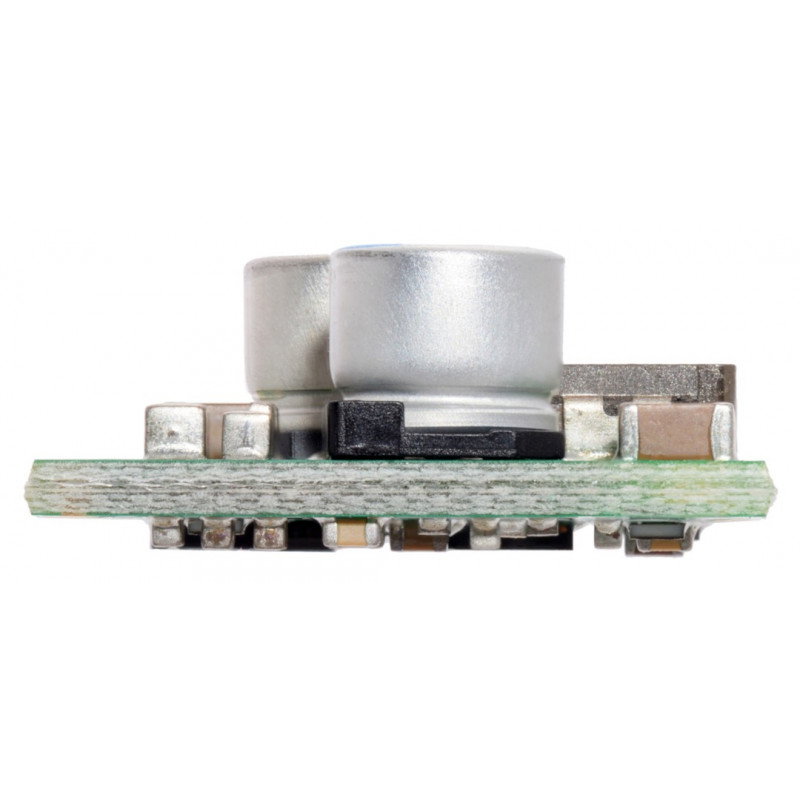

Produktbeschreibung: D36V28F3 - Abwärtswandler - 3,3 V 3,6 A - Pololu 3781
Ein Abwärtswandler (Buck) mit einer Ausgangsspannung von 3,3 V und einer Stromausbeute von 3,2 A bis 4,5 A (typisch 3,6 A). Die unterstützte Eingangsspannung beträgt 4,5 V bis 50 V. Die Abmessungen des Moduls betragen 20 x 18 mm.

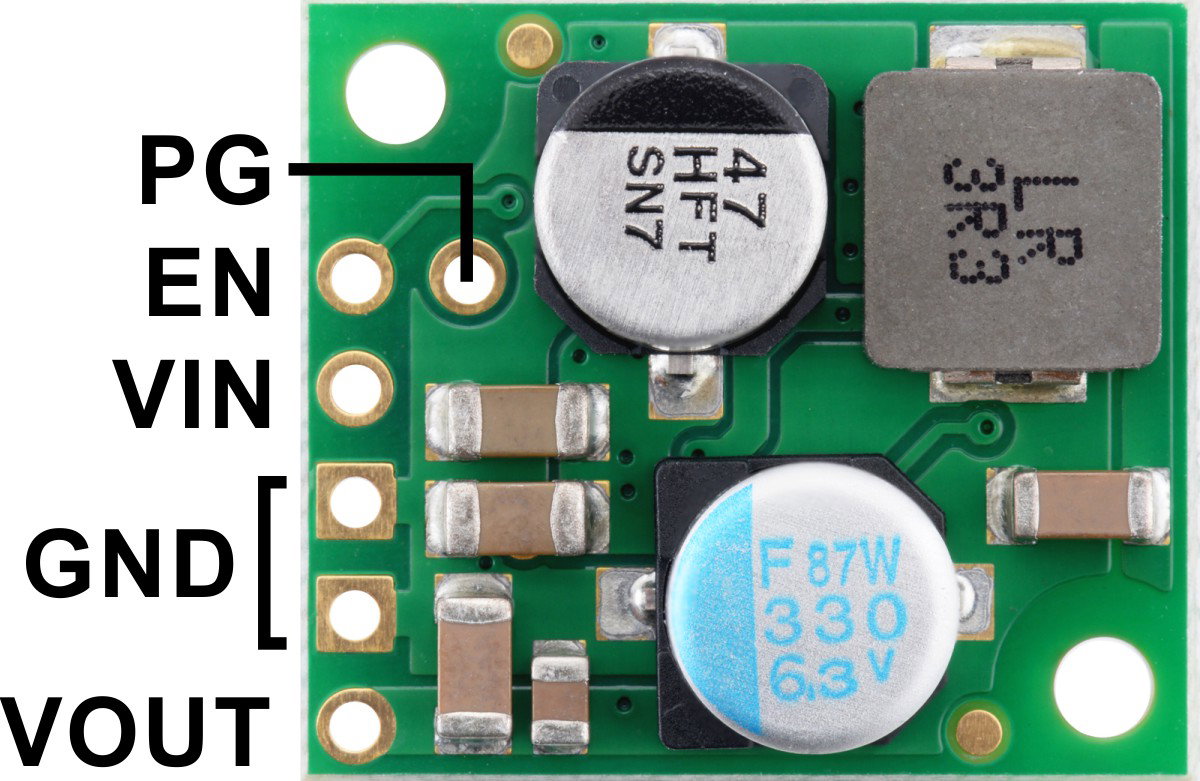

Pins des Konverters D36V28F3
Die Anschlüsse sind auf der Platine richtig beschriftet. Das Raster der Stifte beträgt 2,54 mm. Das Gerät kann direkt in das Steckbrett gesteckt, mit Drähten verbunden oder in eine dedizierte Leiterplatte gelötet werden.
| Stift | Beschreibung |
|---|---|
| Fahrgestellnummer | Eingangsspannung. |
| Masse | Massenpotential. |
| VAUS | Ausgangsspannung. |
| ERMÖGLICHEN | Das Bereitstellen des Niederspannungszustands unter 1 V bewirkt, dass das System in den Zustand des niedrigen Energieverbrauchs (ca. 10 μA) übergeht. Der Pin wird über einen 270-kΩ-Widerstand auf die Versorgungsspannung gezogen, wodurch die Schaltung standardmäßig eingeschaltet ist. |
| PG | "Power Good"-Stift, Open-Drain-Typ. Es wird niedrig, wenn die Ausgangsspannung unter 85 % des Nennwerts fällt. Wenn dieser Pin verwendet werden soll, sollte ein Pull-up-Widerstand angeschlossen werden, z.B. 10 kΩ. |
Der Wirkungsgrad des Umrichtersystems
Der Wirkungsgrad ist definiert als das Verhältnis der Ausgangsleistung zur Eingangsleistung (Power out) / (Power in). Dies ist ein wichtiger Parameter beim Arbeiten mit tragbaren Energiequellen, wo es auf die Arbeitszeit pro Ladezyklus ankommt. Der Wirkungsgrad dieses Systems liegt bei ca. 80% - 90%.

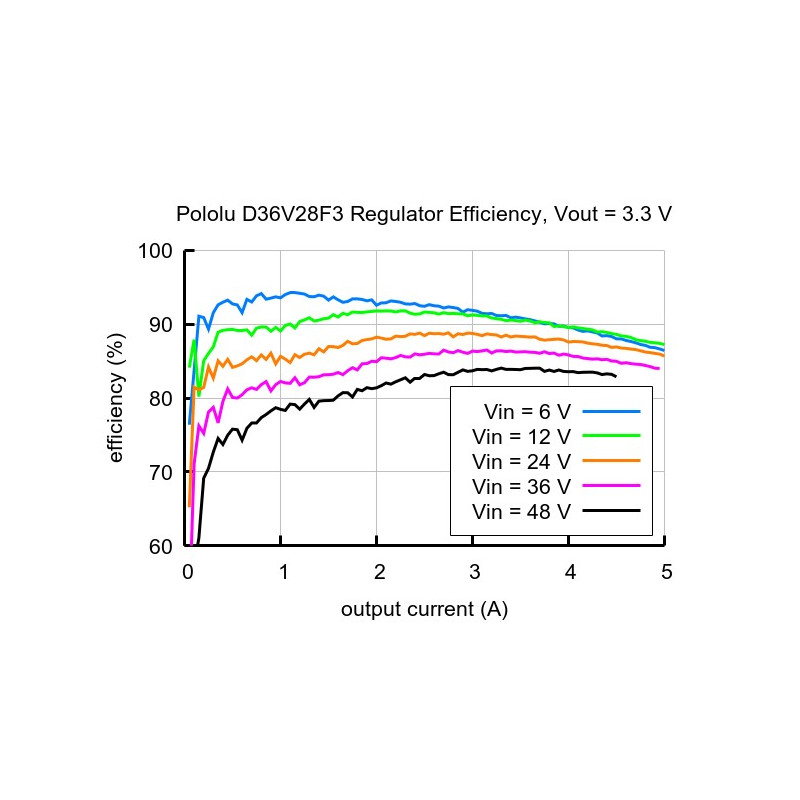

Diagramm der Systemeffizienz.

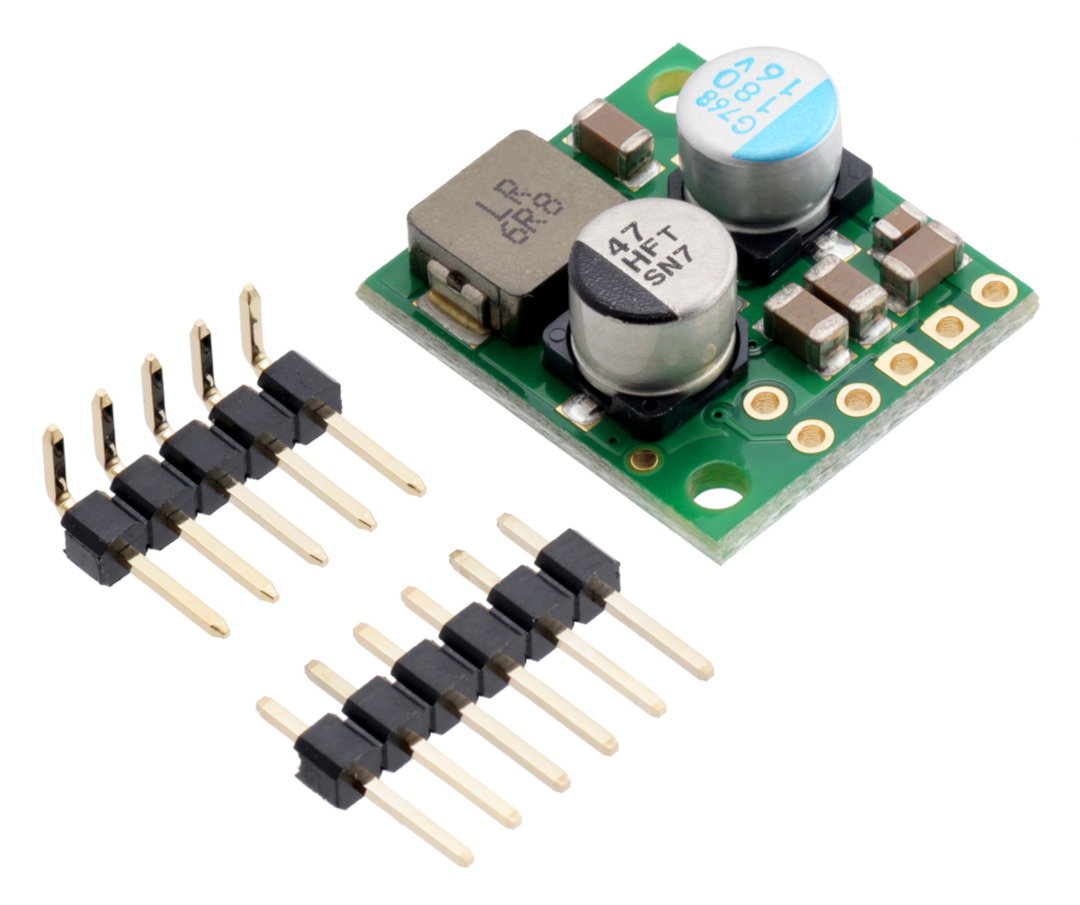

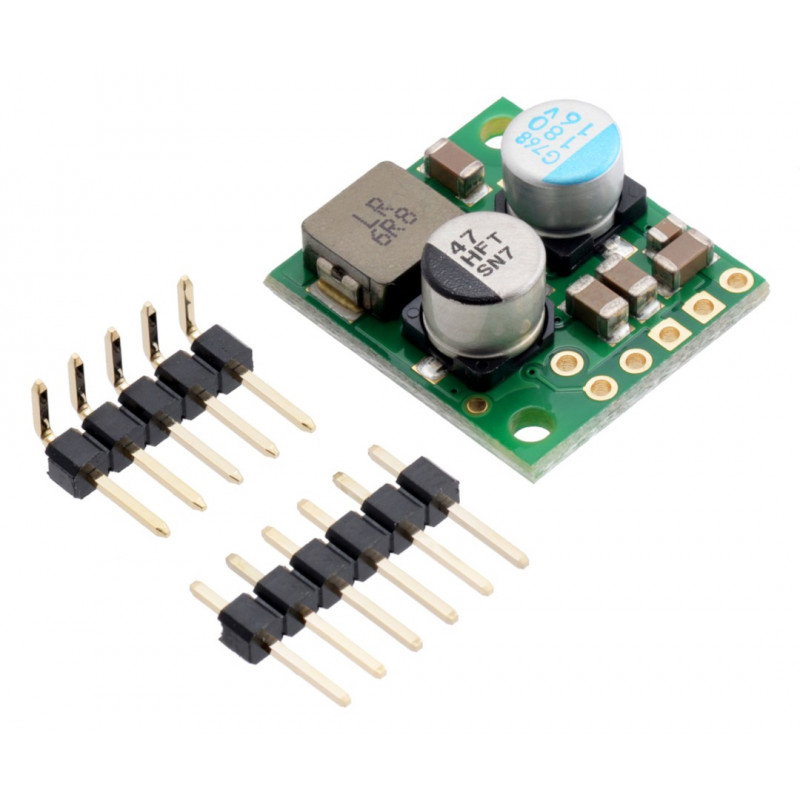

Das Set beinhaltet einen Konverter und Stecker zum Selbstlöten.
Spezifikation des Abwärtswandlers D36V28F3
- Eingangsspannung: 4,5 V bis 50 V
- Ausgangsspannung: 3,3 V
- Ausgangsspannungsgenauigkeit: 4 %
- Dauerausgangsstrom: 3,6 A
- Wirkungsgrad von 80 % - 90 %
- Schutz gegen Verpolung sowie Überstrom, Spannung und Temperatur
- Schaltfrequenz: ca. 500 kHz
- Soft-Start-Funktion
- Zwei Befestigungslöcher mit einem Durchmesser von 2,2 mm (M2)
- Abmessungen: 20 x 18 mm
- Gewicht: 3,3 g
