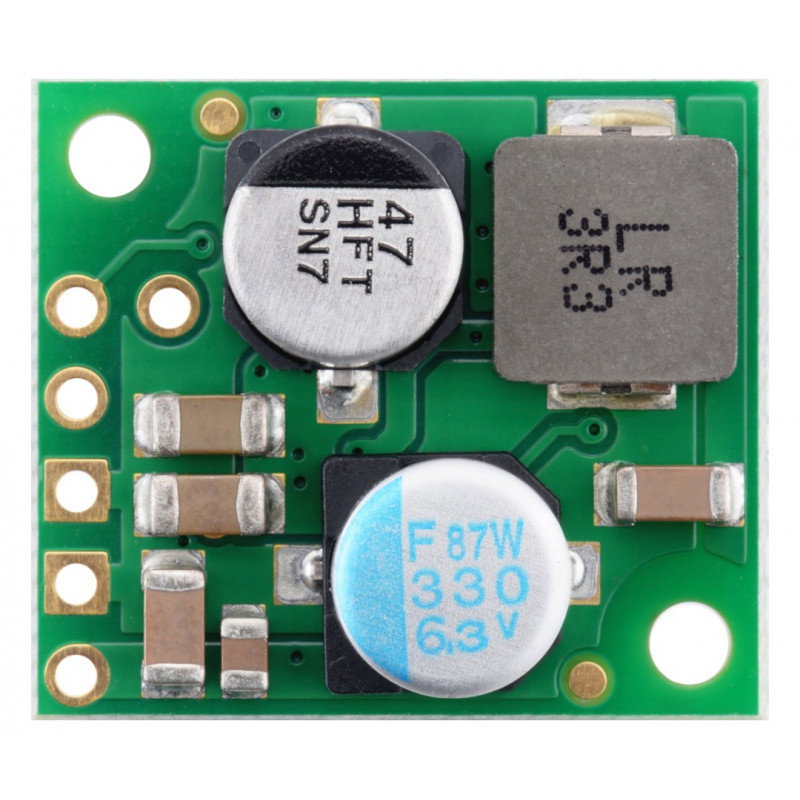

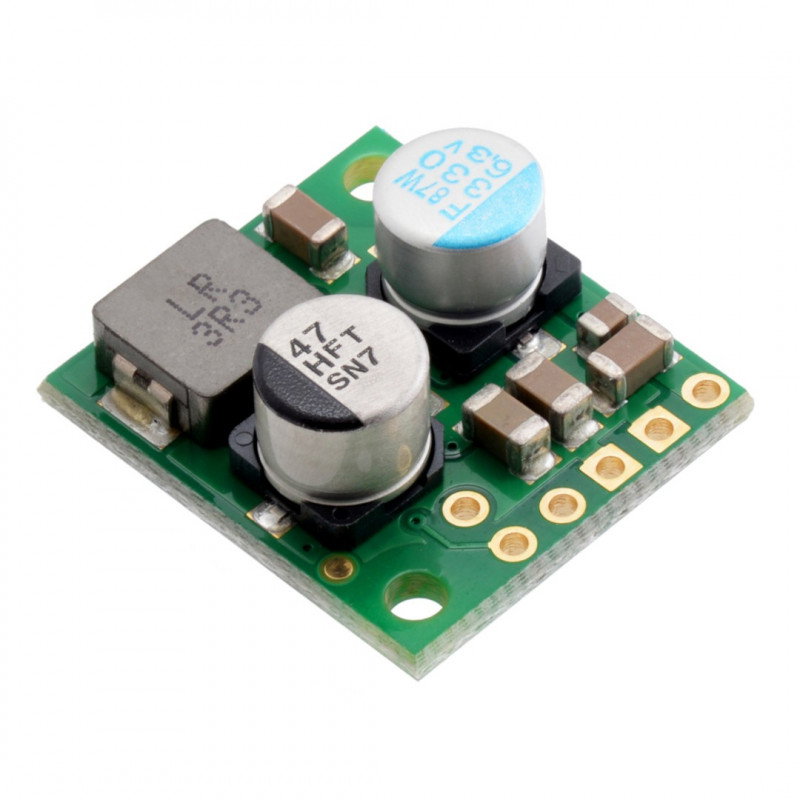

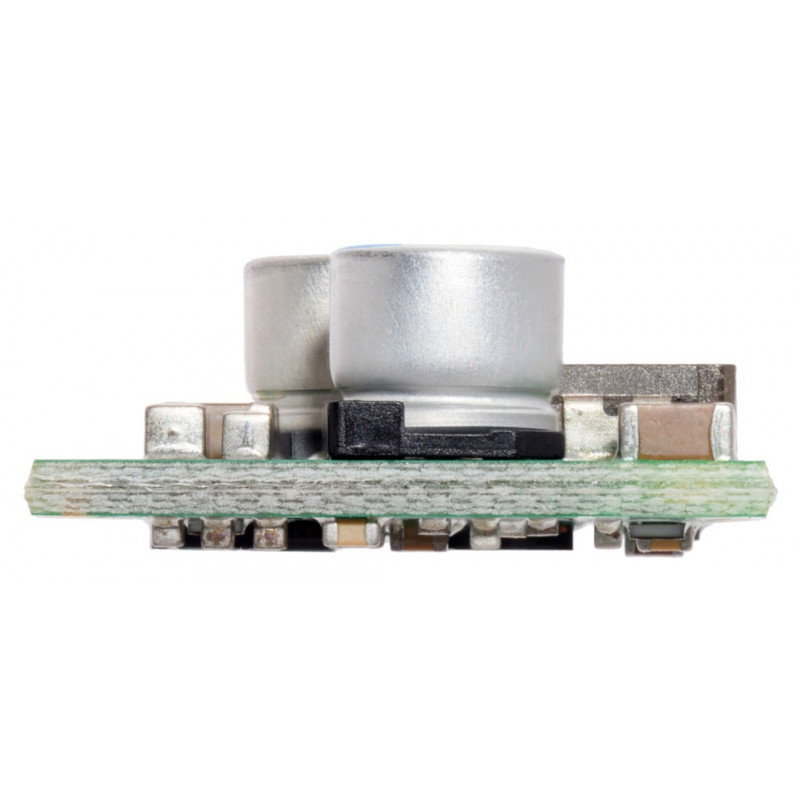

Produktbeschreibung: D36V28F5 - Abwärtswandler - 5 V 3,2 A - Pololu 3782
Abwärtswandler (Bulk) mit einer Ausgangsspannung von 5 V und einem Wirkungsgrad von 2,5 A bis 4 A , typisch 3,2 A. Betrieben mit einer Spannung von 5,3 V bis 50 V. Die Abmessungen der Platine betragen 20 x 18 mm.

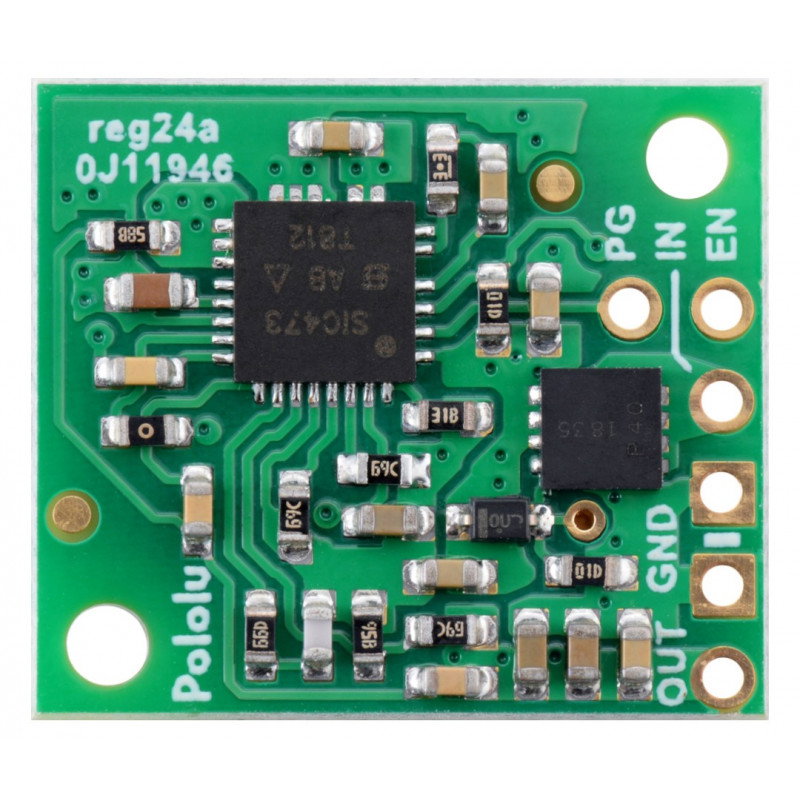

Inverter-Pins.
Ausgänge des Konverters D36V28F5
Die Platine hat die beschriebenen Anschlüsse im Abstand von 2,54 mm. Der Konverter kann direkt in das Steckbrett gesteckt, mit Drähten verbunden oder an eine dedizierte Platine gelötet werden.
| Stift | Beschreibung |
|---|---|
| Fahrgestellnummer | Eingangsspannung. |
| Masse | Massenpotential. |
| VAUS | Ausgangsspannung. |
| ERMÖGLICHEN | Das Bereitstellen des Niedrigspannungszustands (unter 1 V) bewirkt, dass das System in den Niedrigenergieverbrauchszustand (ca. 10 μA) umschaltet. Der Pin wird über einen 270-kΩ-Widerstand auf die Versorgungsspannung gezogen, wodurch die Schaltung standardmäßig eingeschaltet ist. |
| PG | "Power Good"-Stift, Open-Drain-Typ. Es wird niedrig, wenn die Ausgangsspannung unter 85 % des Nennwerts fällt. Wenn dieser Pin verwendet werden soll, sollte ein Pull-up-Widerstand angeschlossen werden, z.B. 10 kΩ. |
Der Wirkungsgrad des Umrichtersystems
Der Wirkungsgrad ist definiert als das Verhältnis der Ausgangsleistung zur Eingangsleistung (Power out) / (Power in). Dies ist ein wichtiger Parameter beim Arbeiten mit tragbaren Energiequellen, wo es auf die Arbeitszeit pro Ladezyklus ankommt. Der Wirkungsgrad dieses Systems liegt bei ca. 80% - 90%.
Diagramm der Systemeffizienz.

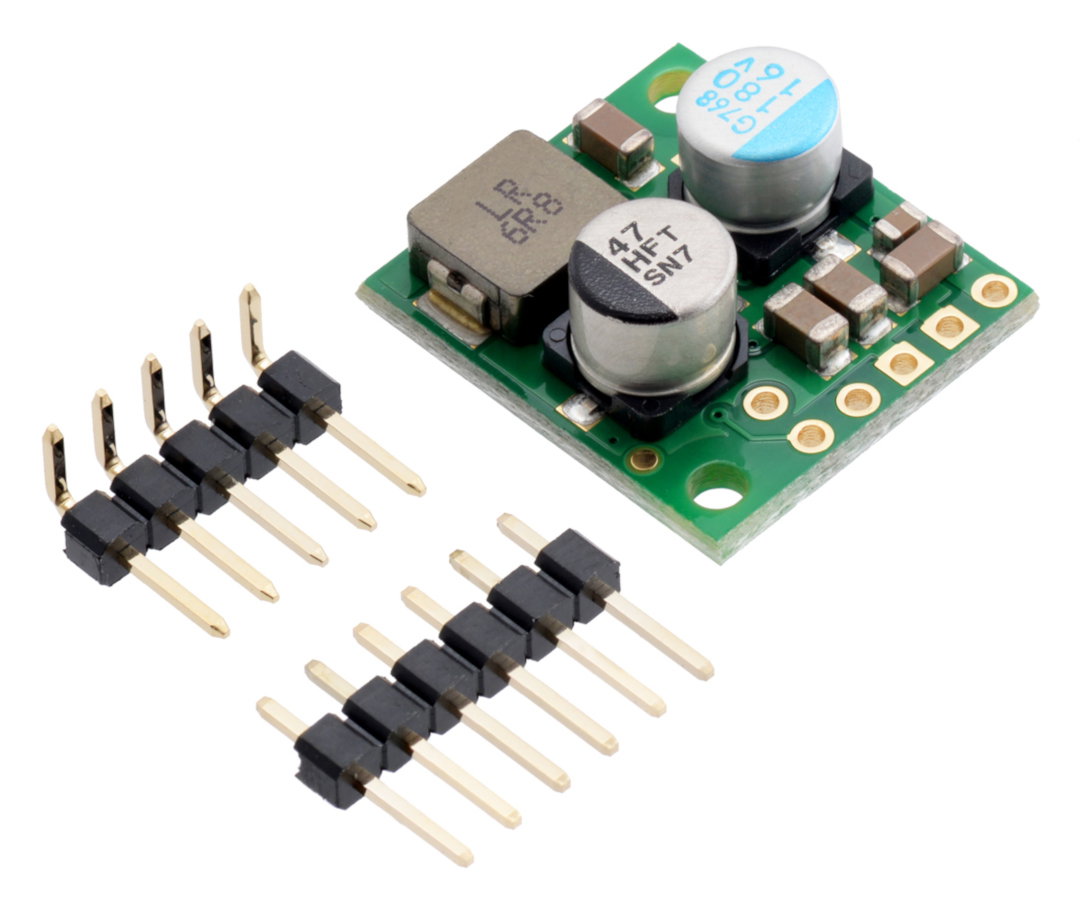

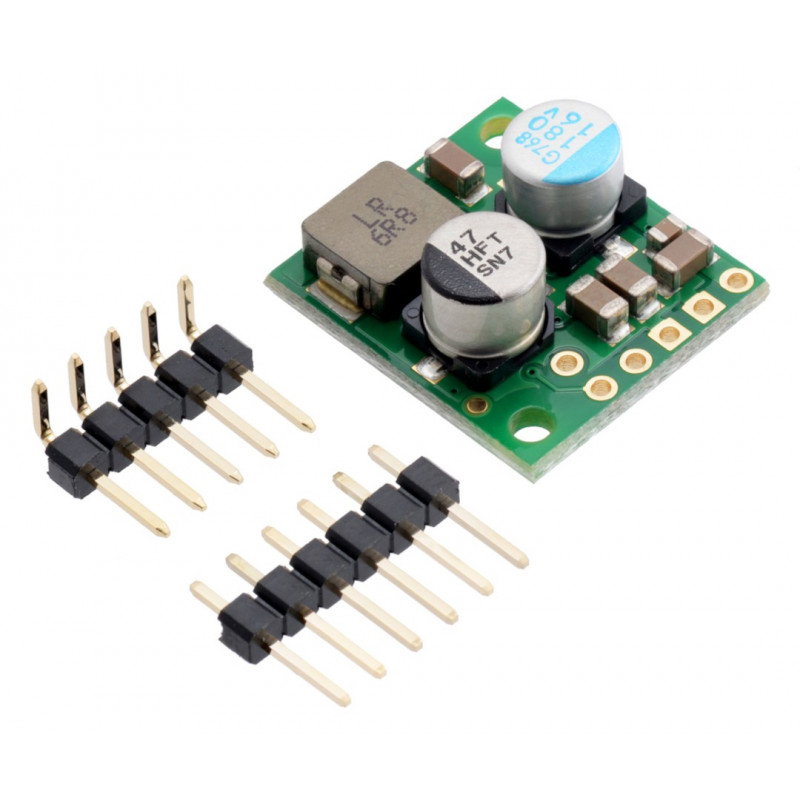

Das Set beinhaltet einen Konverter und Stecker zum Selbstlöten.
Spezifikation des Abwärtswandlers D36V28F5
- Eingangsspannung: 5,3 V bis 50 V
- Ausgangsspannung: 5V
- Ausgangsspannungsgenauigkeit: 4 %
- Dauerausgangsstrom: 3,2 A
- Wirkungsgrad von 80 % - 90 %
- Schutz gegen Verpolung und Überstrom, Spannung und Temperatur
- Schaltfrequenz: ca. 500 kHz
- Soft-Start-Funktion
- Zwei Befestigungslöcher mit einem Durchmesser von 2,2 mm (M2)
- Abmessungen: 20 x 18 mm
- Gewicht: 3,3 g
