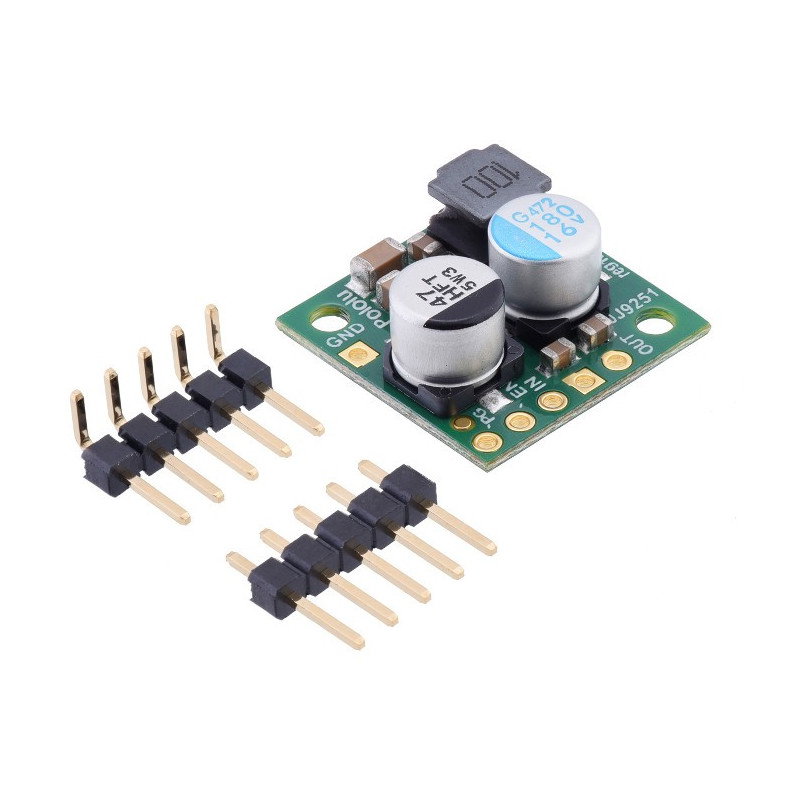

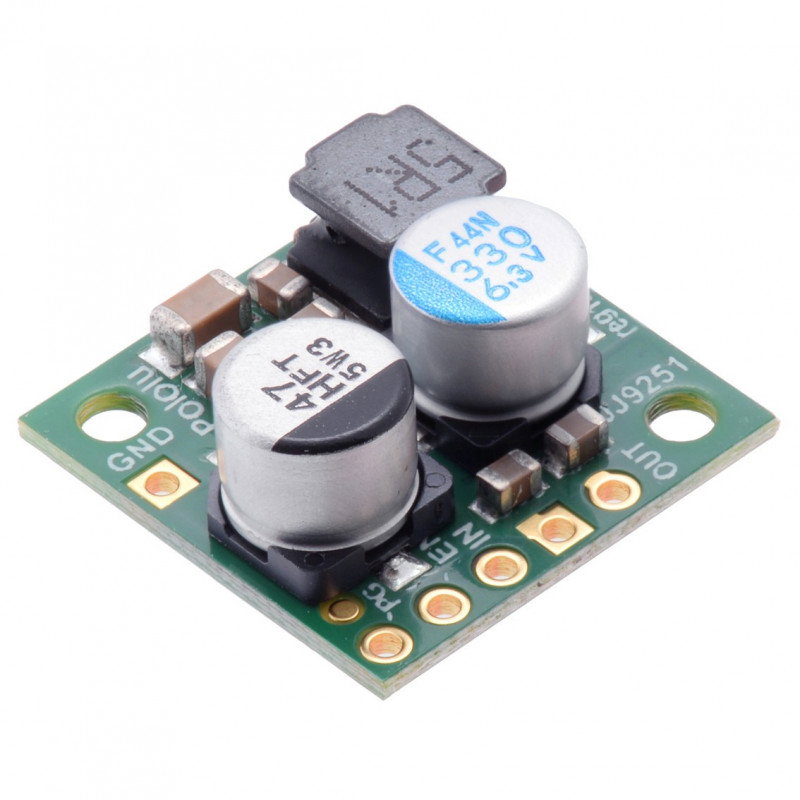

D24V22F5 - Abwärtswandler - 5V 2,5A - Pololu 2858
Ein Abwärtswandler mit einer Ausgangsspannung von 5 V. Der maximale Strom beträgt 2,5 A. Die Versorgungsspannung liegt in einem weiten Bereich von 5,3 V bis 36 V. Die Abmessungen des Moduls betragen 18 x 18 mm.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: D24V22F5 - Abwärtswandler - 5V 2,5A - Pololu 2858
Ein Abwärtswandler (Buck), der verwendet wird, um Systeme zu versorgen, die mit Spannungen von 5,0 V arbeiten. Der Vorteil des Systems ist ein großer Eingangsspannungsbereich von 5,3 V bis zu 36 V. Das D24V25F5-Modul ermöglicht eine Stromaufnahme von bis zu 2,5A.
Botland ist offizieller Distributor der Elektronik und Robotikteile von Pololu. Unzählige Roboter enthalten in ihrer Konstruktion mindestens eine Komponente dieser Marke. Unser Team garantiert, dass alle gezeigten Pololu-Produkte Originalware sind.
Ausgänge des Konverters D24V22F5
| Stift | Beschreibung |
|---|---|
| Fahrgestellnummer | Eingangsspannung. |
| Masse | Massenpotential. |
| VAUS | Ausgangsspannung. |
| ERMÖGLICHEN | Das Bereitstellen des Niederspannungszustands unter 1 V bewirkt, dass das System in den Zustand des niedrigen Energieverbrauchs (ca. 10 μA) übergeht. Der Pin wird über einen 270-kΩ-Widerstand auf die Versorgungsspannung gezogen, wodurch die Schaltung standardmäßig eingeschaltet ist. |
| PG | "Power Good"-Stift, Open-Drain-Typ. Es wird niedrig, wenn die Ausgangsspannung unter 85 % des Nennwerts fällt. Wenn dieser Pin verwendet werden soll, sollte ein Pull-up-Widerstand angeschlossen werden, z.B. 10 kΩ. |
Anschlüsse
Die Anschlüsse sind auf der Platine richtig beschriftet. Das Raster der Pins beträgt 2,54 mm (gängige Goldpin-Stecker). Das Modul kann in das Steckbrett gesteckt, mit Drähten verbunden oder in eine dedizierte Leiterplatte gelötet werden.

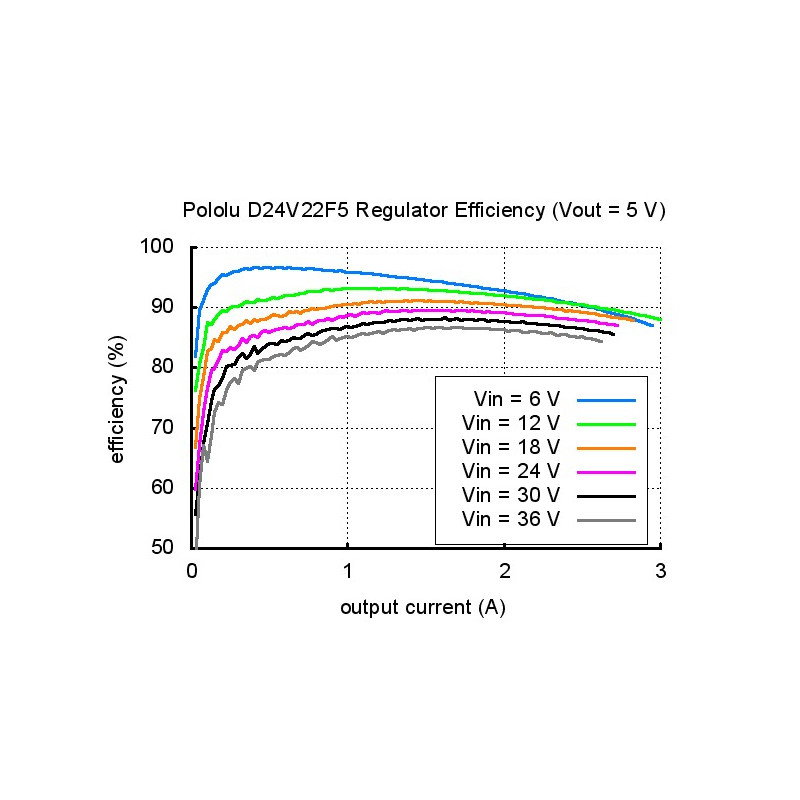

Der Wirkungsgrad des Umrichtersystems
Der Wirkungsgrad ist definiert als das Verhältnis der Ausgangsleistung zur Eingangsleistung (Power out) / (Power in). Dies ist ein sehr wichtiger Parameter bei der Arbeit mit tragbaren Energiequellen (Batterien und Akkumulatoren), wo die Arbeitszeit pro Ladezyklus wichtig ist. Der Wirkungsgrad dieses Impulssystems liegt bei ca. 85% - 95%.

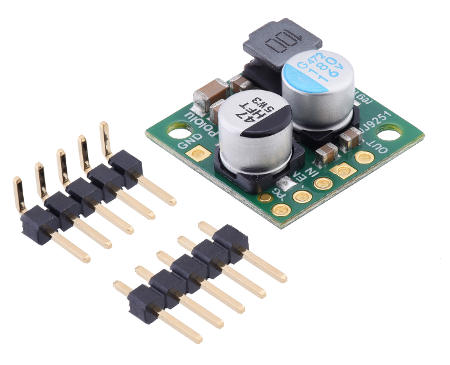

Das Set enthält den Konverter und Goldpin-Anschlüsse zum Selbstlöten.
Spezifikation des Pololu D24V22F5 Konverters
- Eingangsspannung: 5,3 V bis 36 V
- Ausgangsspannung: 5,0 V
- Ausgangsspannungsgenauigkeit: 4 %
- Maximaler Eingangsstrom: 2,5 A
- Wirkungsgrad auf dem Niveau von 85 - 95 %
- Integrierter Schutz gegen Überstrom und Temperatur sowie Verpolung der Versorgungsspannung
- Soft-Start-Funktion
- Arbeitsfrequenz: ca. 400 kHz
- Zwei Befestigungslöcher mit einem Durchmesser von 2,2 mm
- Abmessungen: 18 x 18 x 9 mm
- Gewicht (ohne Stecker): 3,0 g
Nützliche Links
| Name | Wert |
|---|---|
| Länge | 18mm |
| Breite | 18mm |
| Höhe | 9mm |
| Stromspannung aus | 5,3 V. |
| Stromspannung Nieder | 36 V |
| Ausgangsspannung ab | 5,0 V |
| Die Spannung des Ausgangs an | 5,0 V |
| Nominale Ausgangsspannung | 5,0 V |
| Aktuelle Effizienz | 2,5A. |
| Stabilisator - Typ | Impuls |
| Stabilisator - Typ | Absteigen |
| Breite | 8,5 cm |
| Höhe | 0,8 cm |
| Tiefe | 9,5 cm |
| Gewicht | 0,004 kg |
