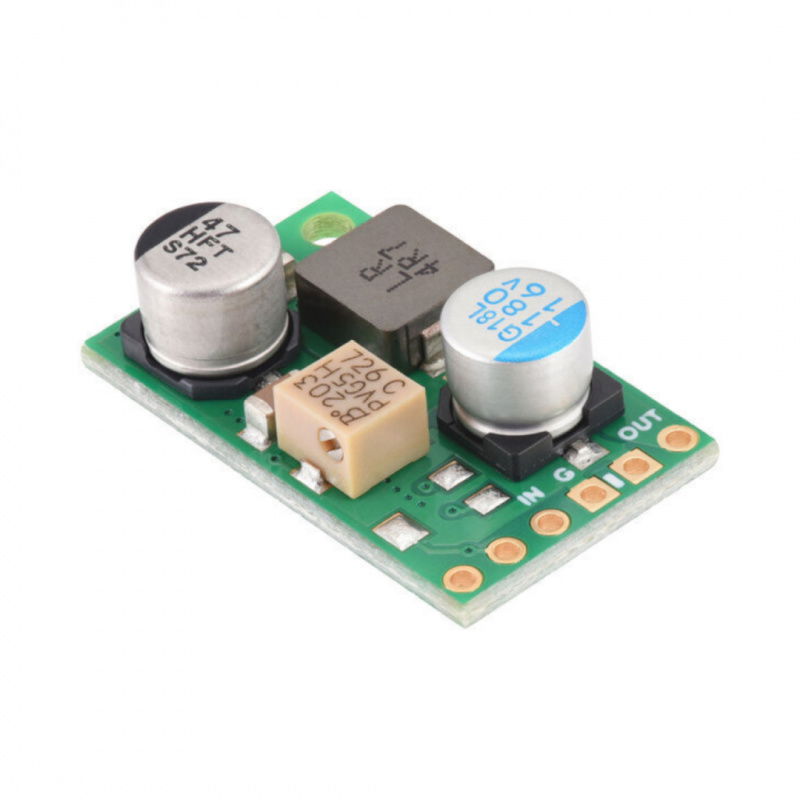

Produktbeschreibung: D30V30MAS - Abwärtswechselrichter - 4,2 V - 15 V 3 A - Pololu 4875
Der D30V30MAS gehört zu einer Serie von Miniatur-Spannungsreglermodulen von Pololu, die auf einem synchronisierten Abwärtswandler basieren. Er liefert eine Ausgangsspannung von 4,2 V bis 7 V bei einem Eingang von 4,2 V bis 45 V. Der maximale Dauerausgangsstrom hängt von der Eingangsspannung und den thermischen Bedingungen ab und beträgt 3 A. Er verfügt außerdem über einen Energiesparmodus und eine "Power Good"-Anzeige, die die Stabilität der Ausgangsspannung anzeigt. Die kompakte Größe und der Standard-Leitungsabstand erleichtern die Integration in Prototypen und elektronische Geräte.
D30V30MAS - Abwärts-Wechselrichter - 4,2 V - 15 V 3 A - Pololu 4875.
Der D30V30MAS ist ein Modul aus einer Serie von Miniaturspannungsreglern von Pololu, die auf einem synchronisierten Abwärtswandler basieren.Besondere Merkmale
- Einstellbarer Ausgangsspannungsbereich - die Ausgangsspannung kann über ein Drehpotentiometer von 4,2 V bis 15 V präzise eingestellt werden, so dass die Spannung genau auf die Bedürfnisse der Anwendung zugeschnitten werden kann
- Maximaler Ausgangsstrom von bis zu 3 A - der maximale Stromwert ist abhängig von den Betriebsbedingungen, wie Eingangsspannung, Ausgangsspannung und Kühlungseffizienz des Moduls
- Großer Eingangsspannungsbereich - von 4,2 V bis 45 V, einschließlich Dropout-Spannung, wodurch der Regler mit einer Vielzahl von Stromquellen kompatibel ist, wie z. B. Batterien, Wechselstromadaptern oder Sonnenkollektoren
- Hoher Wirkungsgrad - von 80 % bis 95 %, wodurch Energieverluste minimiert und die Systemerwärmung reduziert werden, was die Zuverlässigkeit und die Batterielebensdauer erhöht
- Soft-Start-Funktion - begrenzt den Einschaltstrom und erhöht die Ausgangsspannung während des Starts schrittweise, um plötzliche Überspannungen zu vermeiden und die angeschlossenen Komponenten zu schützen
- Energiesparmodus - reduziert automatisch die Schaltfrequenz bei niedriger Last und verbessert so die Energieeffizienz des Reglers
Ausgänge des Wechselrichters
-

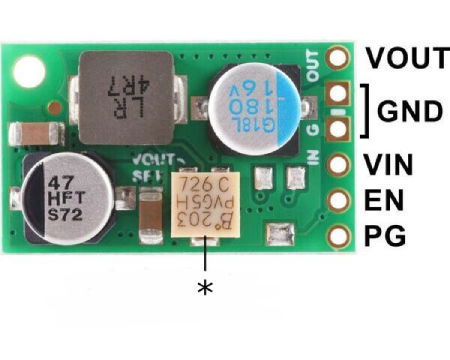

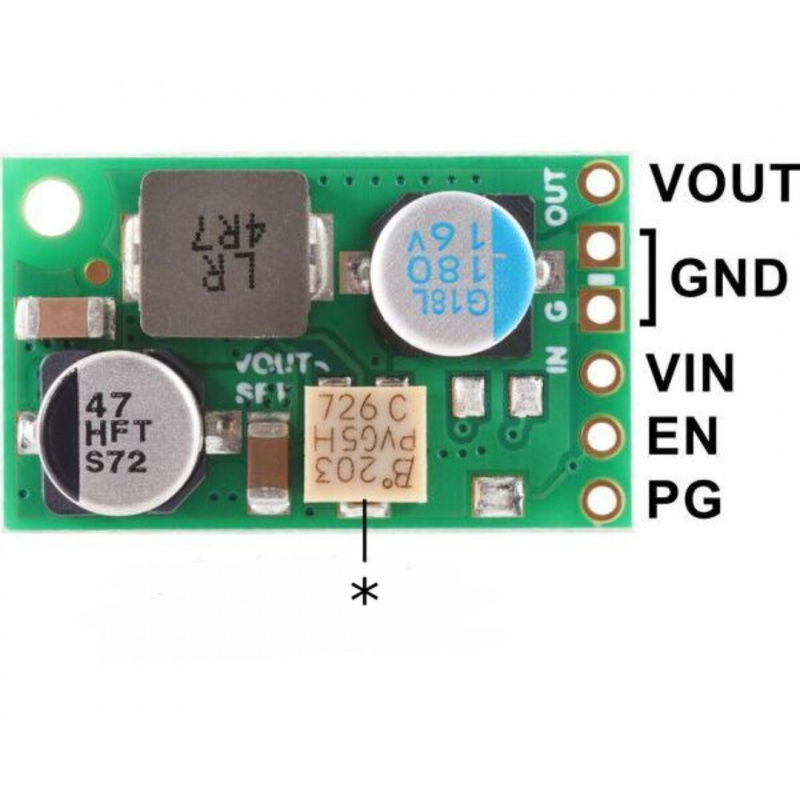

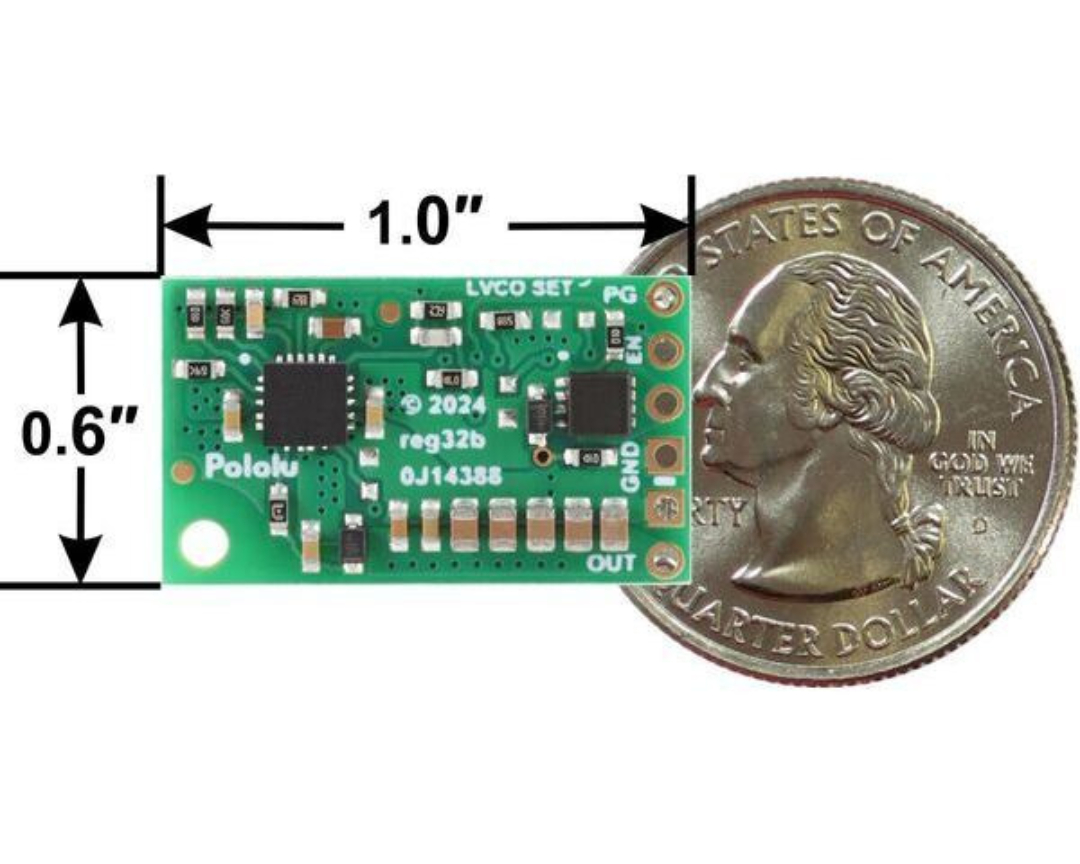

VOUT (Ausgangsspannung) - der Ausgang des Reglers, von dem die stabilisierte Ausgangsspannung abgenommen wird. Auf dem Foto sind zwei Pins mit OUT und G (Masse) gekennzeichnet
- GND (Ground) - Masse des Schaltkreises, gemeinsam für Eingang und Ausgang, dient als Referenz für Spannungen und Signale
- VIN (Eingangsspannung) - Eingangsspannung im Bereich von 4,2 V bis 45 V. Hier wird die Eingangsspannung angeschlossen, die der Regler reduziert.
- EN (Enable) - Eingang zum Ein- und Ausschalten des Reglers. Das Absenken der Spannung unter einen bestimmten Schwellenwert schaltet den Ausgang aus und versetzt den Regler in den Niedrigstrommodus (Shutdown). Wird die Spannung über den Schwellenwert angehoben, wird der Ausgang aktiviert.
- PG-Ausgangssignal (Power Good), das den korrekten Betrieb des Reglers und die Stabilität der Ausgangsspannung anzeigt. Es handelt sich um einen Open-Drain-Ausgang, der über einen Widerstand auf die Versorgungsspannung gezogen werden muss.
- Ausgangsspannungspotentiometer - ein hochpräzises 11-Gang-Potentiometer auf der Platine, mit dem die Ausgangsspannung stufenlos von 4,2 V bis 15 V eingestellt werden kann. Durch Drehen des Potentiometers im Uhrzeigersinn wird die Ausgangsspannung erhöht.

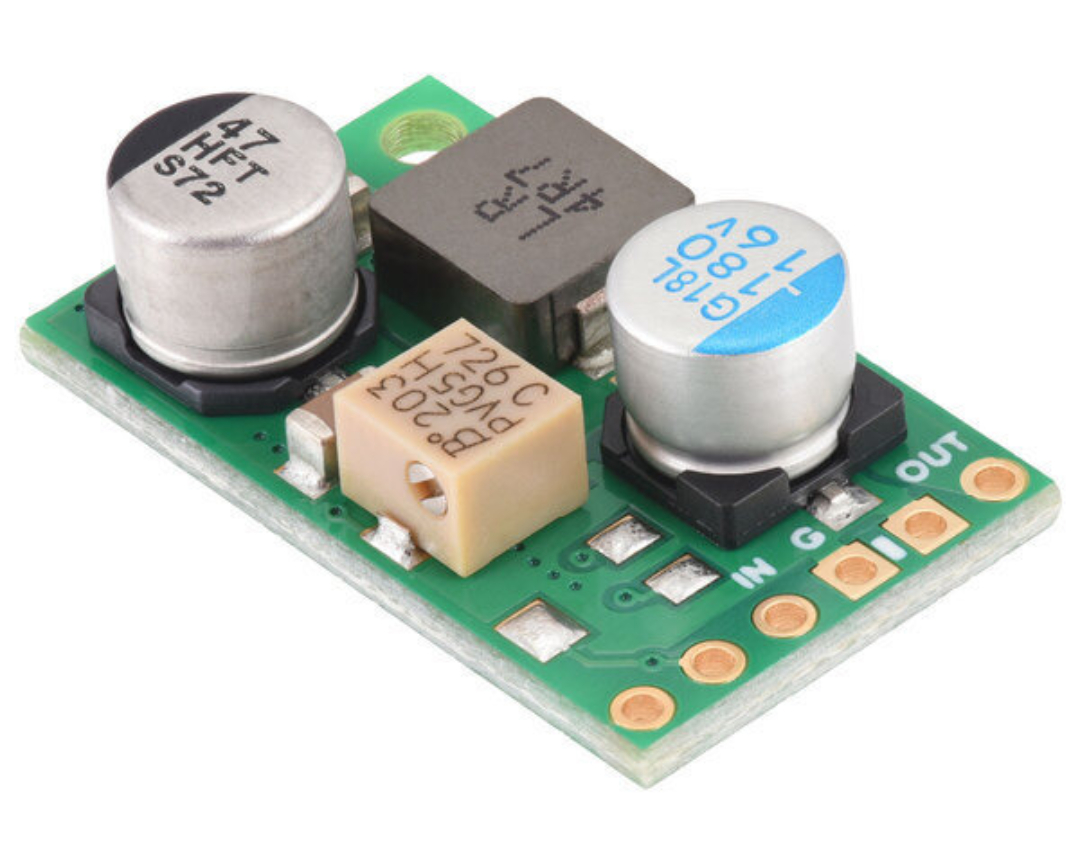

Die Klemmen des Abwärtswandlers D30V30MAS.
Der maximale Dauerausgangsstrom hängt von der Eingangsspannung und den thermischen Bedingungen ab.Technische Daten des Abwärtswandlers
- Eingangsspannung: 4,2 V bis 45 V
- Ausgangsspannung: 4,2 V bis 15 V (einstellbar)
- Ausgangsstrom: bis zu 3 A
- Wirkungsgrad: bis zu 90% (abhängig von den Bedingungen)
- Schaltfrequenz: 700 kHz
- Ruhestrom im Aus-Zustand: 10 µA bis 20 µA pro 1 V an VIN
- Schutz: gegen Verpolung bis zu 40 V, gegen Überhitzung, gegen Stromüberlastung, gegen Kurzschluss, gegen niedrige Eingangsspannung

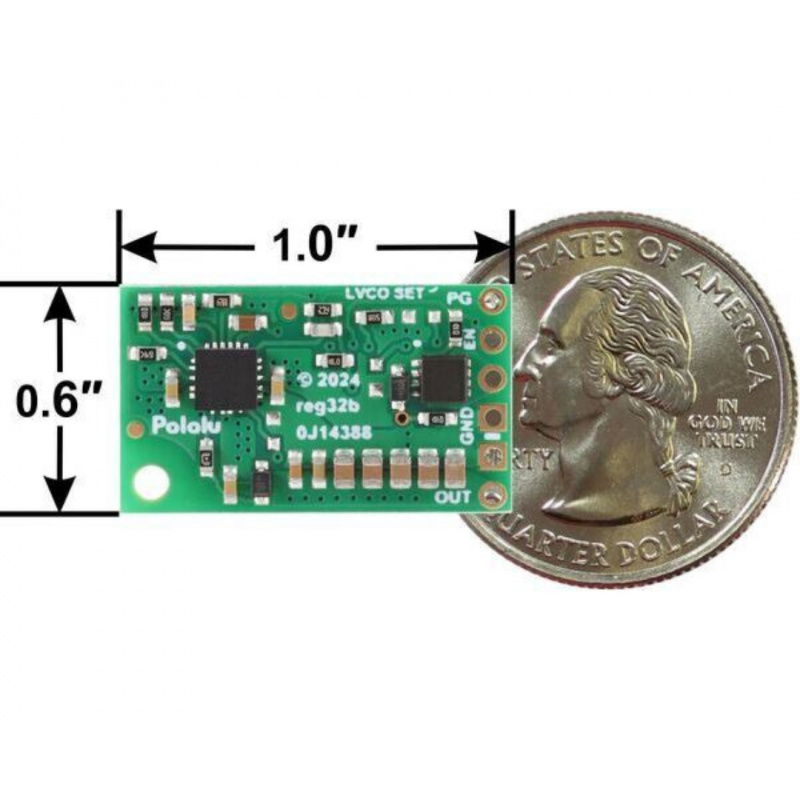

- Abmessungen: 15,2 x 25,4 x 9 mm
- Gewicht: 3,5 g
Inhalt des Bausatzes

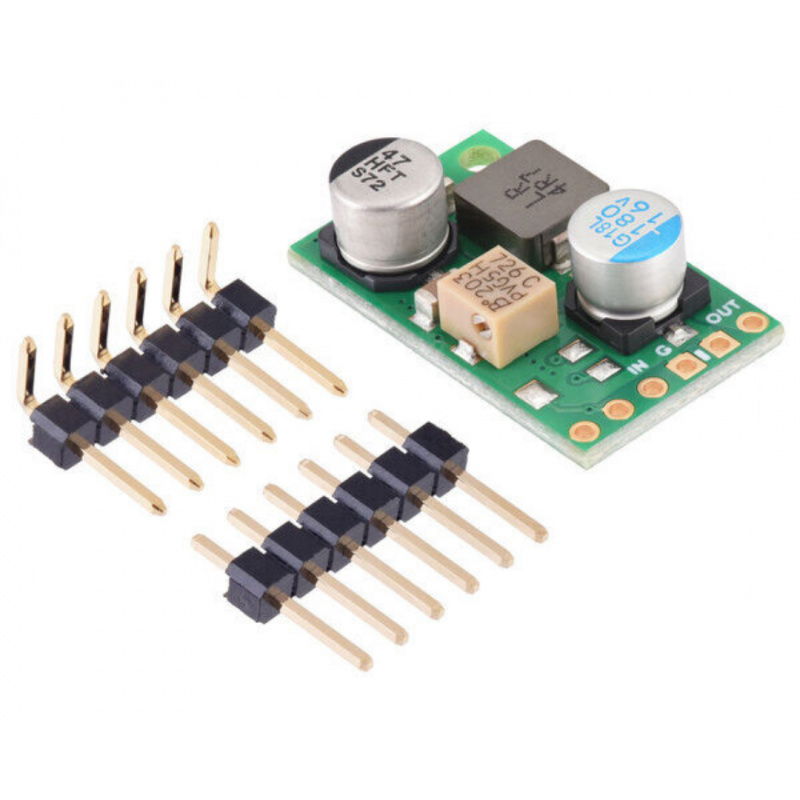

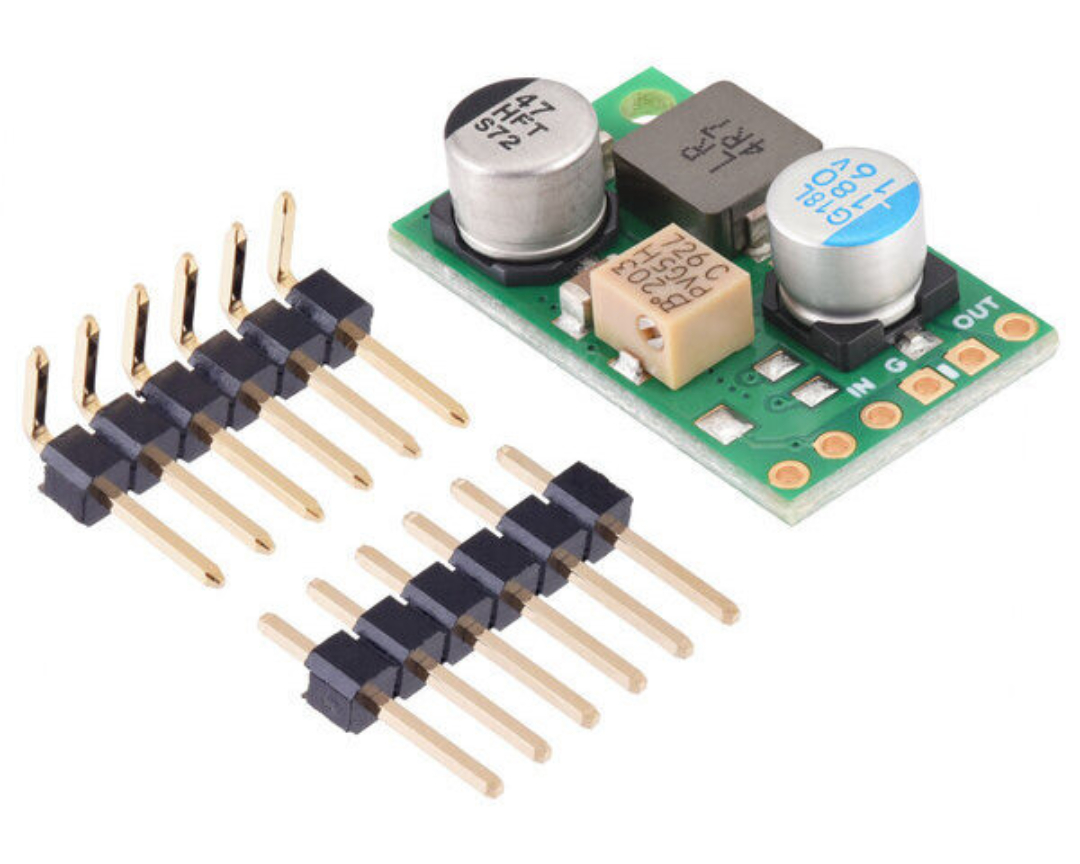

- Abwärtswandler D30V30MAS
- Gerader 6-poliger Goldsteckverbinder (2,54 mm)
- Gewinkelter 6-poliger Goldstecker (2,54 mm)
