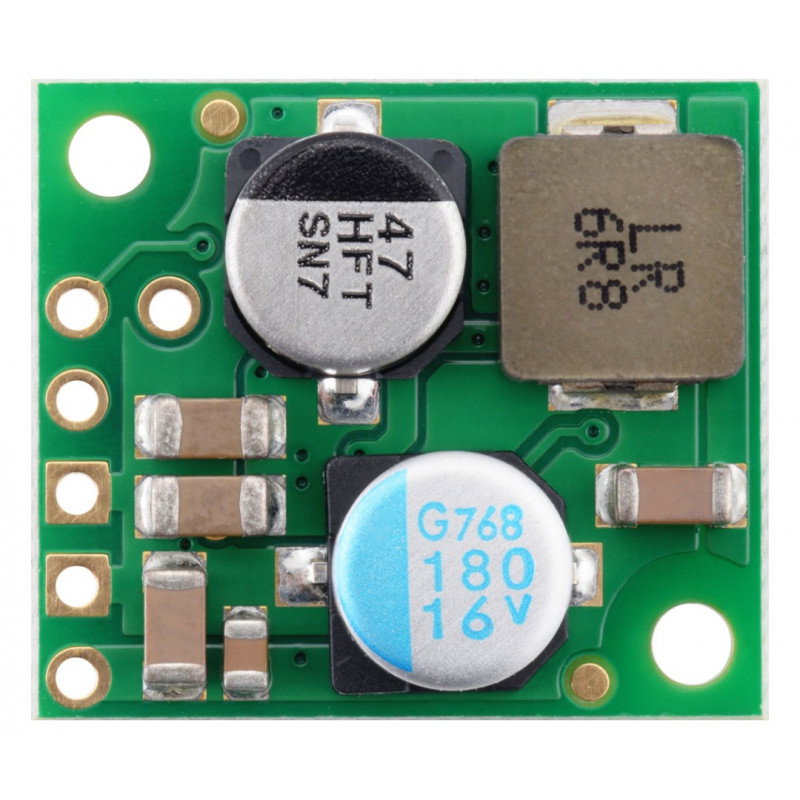

Produktbeschreibung: D36V28F12 - Abwärtswandler - 12V 2,4A - Pololu 3786
Ein kleiner Abwärtswandler mit einer Ausgangsspannung von 12 V und einer Stromausbeute von 2,4 A. Es wird mit einer Spannung von 12,9 V bis 50 V betrieben. Die Abmessungen des Moduls betragen 20 x 18 mm.
Inverter-Pins.

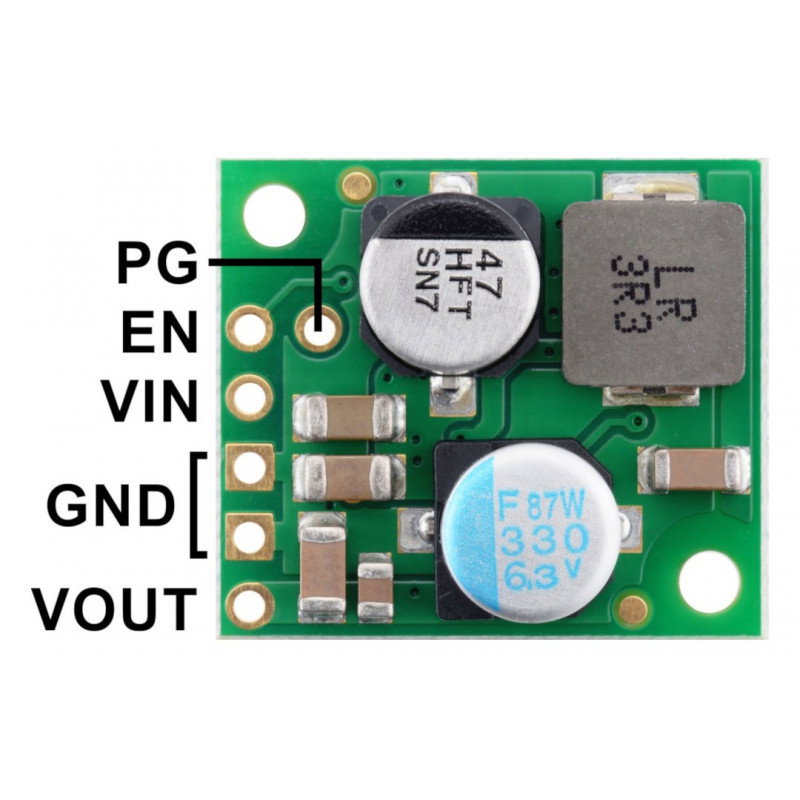

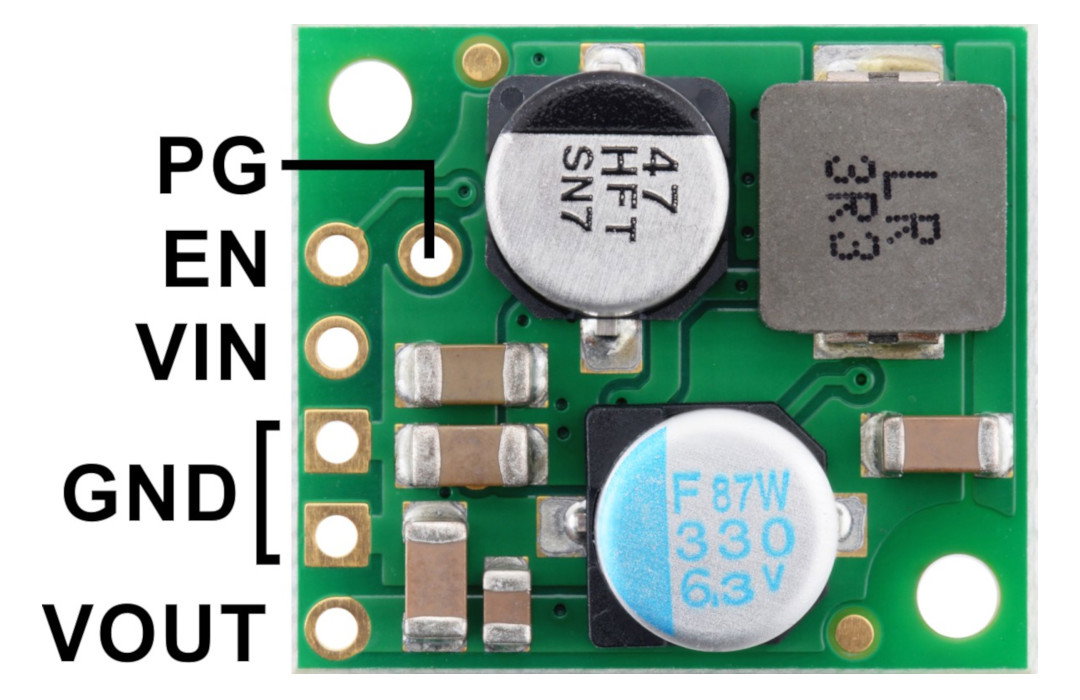

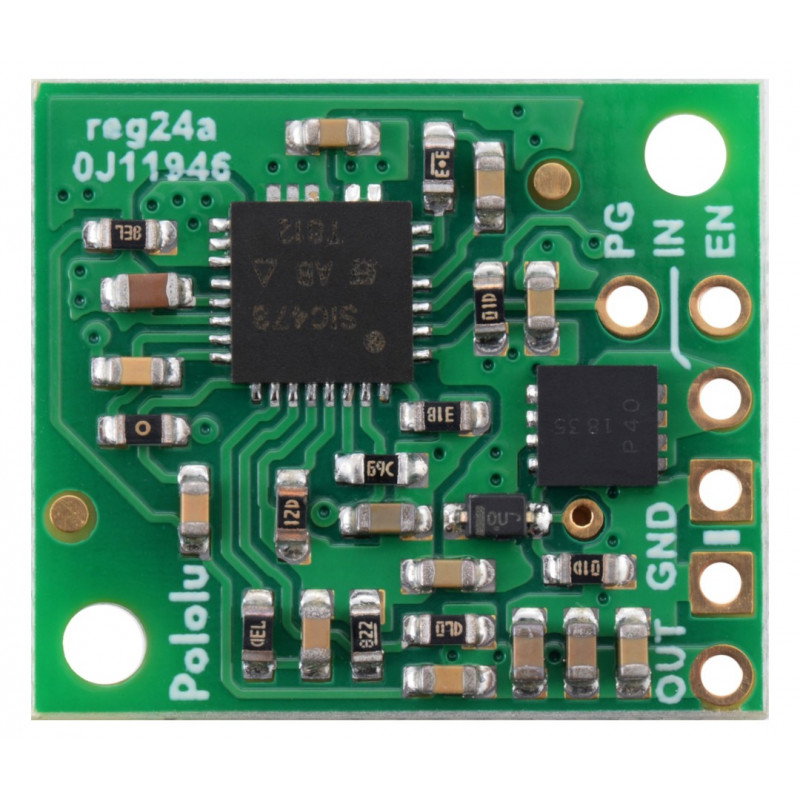

Ausgänge des Konverters D36V28F1
Das Modul verfügt über sechs beschriebene Anschlüsse im Raster 2,54 mm. Der Konverter kann direkt in das Steckbrett gesteckt, mit Drähten verbunden oder in eine dedizierte Leiterplatte gelötet werden.
| Stift | Beschreibung |
|---|---|
| Fahrgestellnummer | Eingangsspannung. |
| Masse | Massenpotential. |
| VAUS | Ausgangsspannung. |
| ERMÖGLICHEN | Das Bereitstellen des Niedrigspannungszustands (unter 1 V) bewirkt, dass das System in den Niedrigenergieverbrauchszustand (ca. 10 μA) umschaltet. Der Pin wird über einen 270-kΩ-Widerstand auf die Versorgungsspannung gezogen, wodurch die Schaltung standardmäßig eingeschaltet ist. |
| PG | "Power Good"-Stift, Open-Drain-Typ. Es wird niedrig, wenn die Ausgangsspannung unter 85 % des Nennwerts fällt. Wenn dieser Pin verwendet werden soll, sollte ein Pull-up-Widerstand angeschlossen werden, z.B. 10 kΩ. |
Der Wirkungsgrad des Umrichtersystems
Das Modul hat einen sehr hohen Wirkungsgrad von 90% - 95%. Der Wirkungsgrad ist definiert als das Verhältnis der Ausgangsleistung zur Eingangsleistung (Power out) / (Power in). Dies ist ein sehr wichtiger Parameter beim Arbeiten mit tragbaren Energiequellen, wo die Arbeitszeit pro Ladezyklus wichtig ist.
Diagramm der Systemeffizienz.

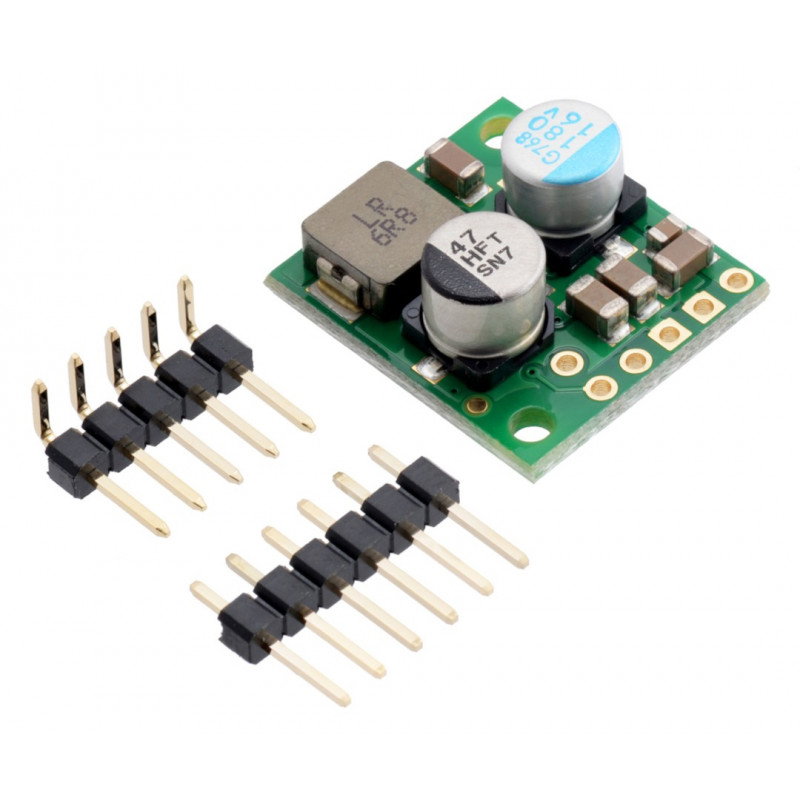

Das Set beinhaltet einen Konverter und Stecker zum Selbstlöten.
Spezifikation des Abwärtswandlers D36V28F912
- Eingangsspannung: 12,9 V bis 50 V
- Ausgangsspannung: 12V
- Ausgangsspannungsgenauigkeit: 4 %
- Dauerausgangsstrom: 2,4 A
- Wirkungsgrad von 90 % - 95 %
- Schutz gegen Verpolung sowie Überstrom, Spannung und Temperatur
- Schaltfrequenz: ca. 500 kHz
- Soft-Start-Funktion
- Zwei Befestigungslöcher mit einem Durchmesser von 2,2 mm (M2)
- Abmessungen: 20 x 18 mm
- Gewicht: 3,3 g
