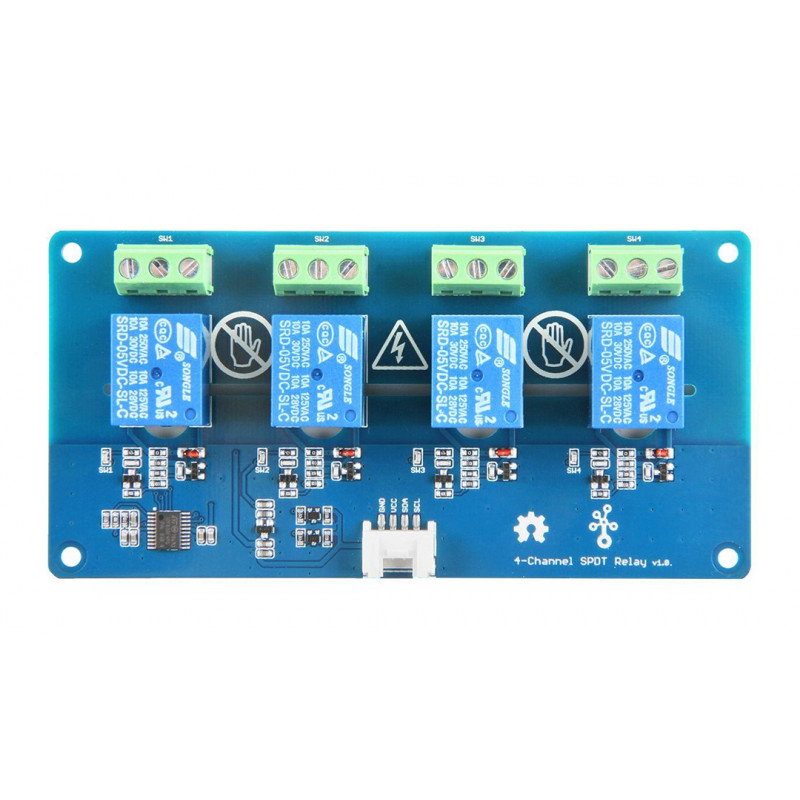

Grove - 4-Kanal-SPDT-Relais
Hochwertiges 4-Kanal-Relais für eine maximale Spannung von 250 V und eine Stromstärke von 10 A.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Grove - 4-Kanal-SPDT-Relais
Hochwertiges 4-Kanal-Grove-Relais in der Version 1.0. Es kann eine maximale Spannung von 250 V AC oder 110 V DC bei 10 A verarbeiten. Benötigt eine niedrige Spannung von 5 V , um zu funktionieren. Es verfügt über 4 unabhängige Kanäle , die vom Mikrocontroller STM32F030F4P6 gesteuert werden, der über die SWD- oder I2C-Schnittstelle arbeitet und es Ihnen ermöglicht, jedes Relais über Befehle zu steuern. Das Modul wurde außerdem mit einer Grove-Buchse ausgestattet, die eine einfache Verbindung mit dem Base Shield auf dem Arduino oder dem Grove Pi+ auf dem Raspberry Pi ermöglicht. Die Platine besteht aus hochwertigem Laminat mit erhöhter Temperaturbeständigkeit, und die verwendeten Songle SRD-Relais können bis zu 10 Millionen Schaltungen mit einer Geschwindigkeit von bis zu 30 Schaltungen pro Minute ausführen. All dies lässt das Modul als Ganzes großartig aussehen. Hohe Haltbarkeit kombiniert mit Benutzerfreundlichkeit und hoher Ästhetik der Platine selbst und der Verpackung machen das Grove-Relais zu einem erstklassigen Produkt.
Botland ist offizieller Distributor der Elektronik- und Robotiklösungen von Seeedstudio. Hunderte einsatzbereite Geräte, Bauteile und Module sind ab Lager oder auf Bestellung verfügbar. Unser Team garantiert, dass alle gezeigten Seeedstudio-Produkte Originalware sind.

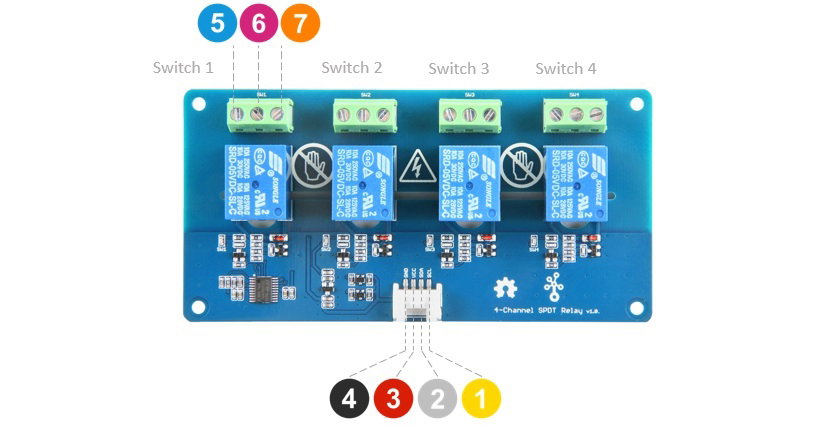

| Pin | Beschreibung |
|---|---|
 SCL: | Takteingangspin, der die Zeitbasis bereitstellt |
 SDA: | Bidirektionaler I/O-Pin zur Datenübertragung |
 VCC: | Spannung 5V |
 GND: | Anschluss des Moduls an Masse |
 NC1: | Ausgang 1, standardmäßig mit COM1 verbunden |
 COM1: | Gesteuert von SIG1, verbunden mit NC1 oder NO1 |
 NO1: | Ausgang 2 des ersten Relais |
Vorstellung der Möglichkeiten des 4-Kanal-Grove-Relais
Grove-Serie
Grove ist eine Reihe von Modulen und Sensoren, die mit Base Shield-Abdeckungen für Arduino und Grove Pi + für Raspberry Pi kompatibel sind. Es ermöglicht Ihnen, Elemente mithilfe der Grove-Schnittstelle einfach zu verbinden. Es funktioniert auch mit SWD- und I2C-Schnittstellen.
Sehen Sie alle Elemente der Grove-Serie in unserem Angebot |
Spezifikation des 4-Kanal-Grove-Relais
- VCC-Versorgungsspannung: 5V
- Leistungsaufnahme: ca. 0,45 W
- Songle SRD-05VDC-SL-C Relais ( Dokumentation )
- Maximale Belastung: 250 V AC / 110 V DC
- Geschwindigkeit: 30 Schaltungen / min
- Arbeitstemperatur: -40 °C - +85 °C
- Fliesengrößen: 120 x 60 x 19 mm
- Fliesengewicht: 257 g
- Inbegriffen:
- 4-Kanal-Grove-Relais
- Grove-Kabel
- Gehäuse aus Acryl
- Befestigungselemente
Nützliche Links
| Name | Wert |
|---|---|
| Breite | 16,3 cm |
| Höhe | 8 cm |
| Tiefe | 4,5 cm |
| Gewicht | 0,256 kg |
