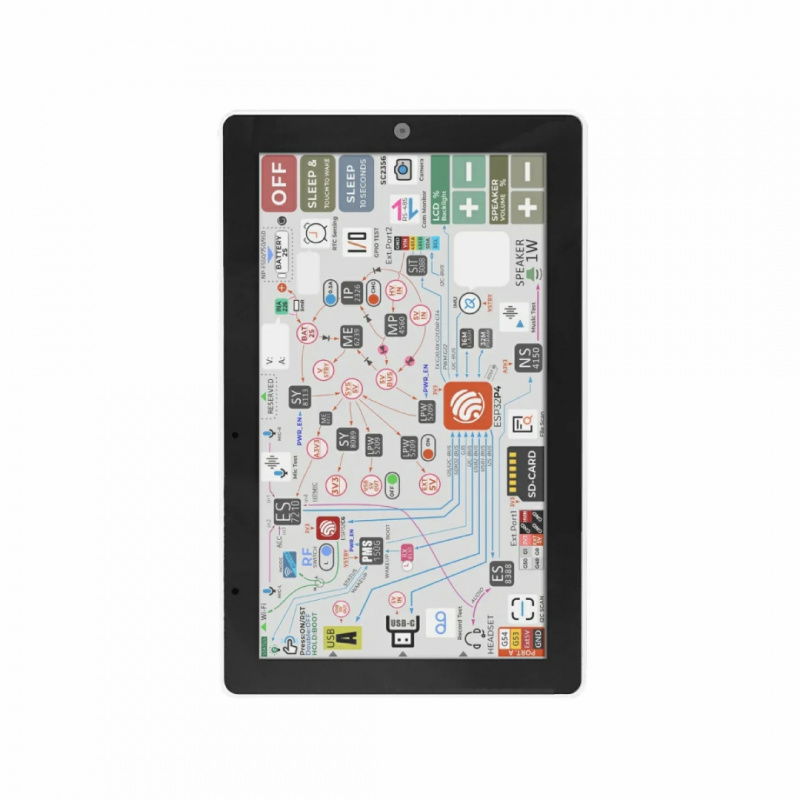

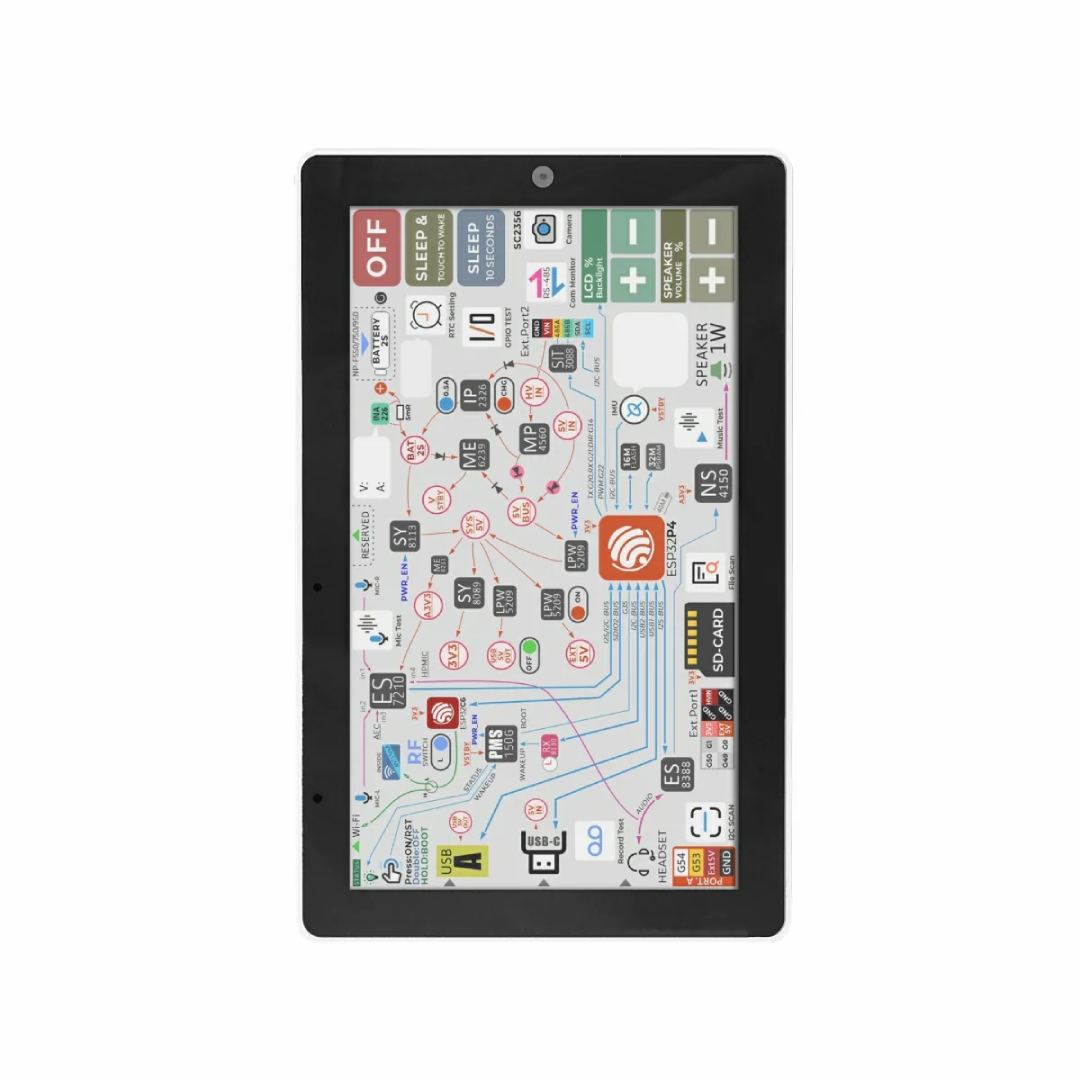

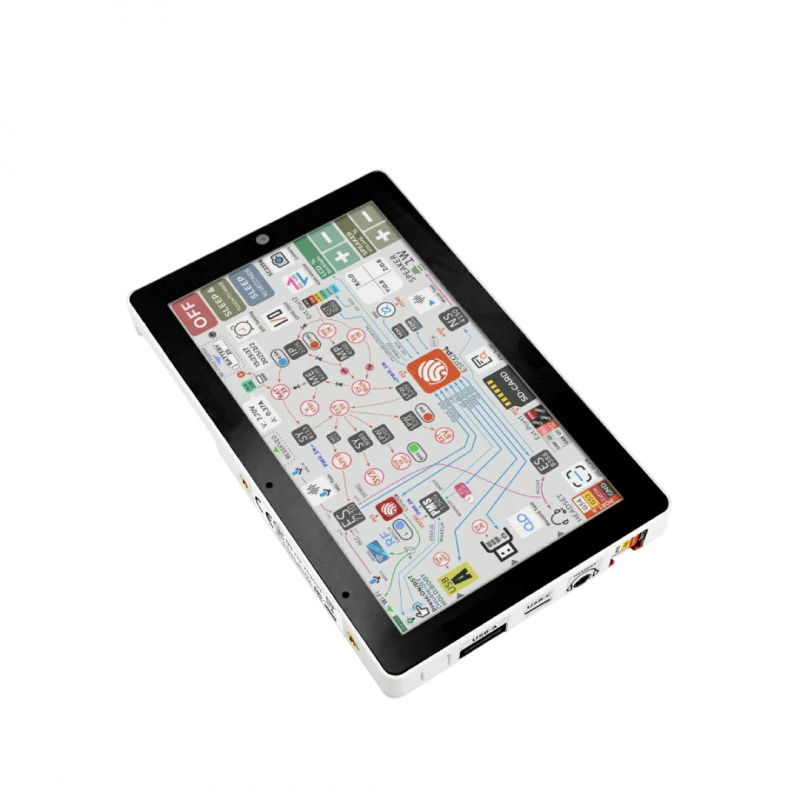

Produktbeschreibung: Tab5 - IoT Entwickler Modul - ESP32-P4NRW32 und ESP32-C6-MINI-1U - M5Stack C145
Das Tab5-Modul von M5Stack ist eine leistungsstarke Plattform für die Entwicklung von IoT-Projekten, die für Programmierer, Ingenieure und Embedded-Entwickler konzipiert wurde. Das Herzstück des Geräts ist der ESP32-P4, ein Dual-Core RISC-V Chip, der von 32 MB PSRAM und 16 MB Flash-Speicher unterstützt wird. Die drahtlose Kommunikation erfolgt über den ESP32-C6 mit Unterstützung für WiFi 6, Thread und ZigBee für hohen Durchsatz, niedrige Latenz und Flexibilität bei der Bereitstellung. Das Tab5 verfügt über ein 5-Zoll-IPS-Display mit HD-Auflösung und kapazitivem GT911-Touch für präzise Steuerung. Eine 2 MPx-Kamera mit MIPI-CSI-Schnittstelle ermöglicht Bildverarbeitung in Echtzeit. Zusätzliche Features wie RS-485, USB Typ C OTG, USB Typ A Port, microSD Slot und Erweiterungsanschlüsse (GROVE, M5BUS, GPIO_EXT) ermöglichen eine breite Erweiterung der Funktionalität. Das Gerät kann über USB Typ C oder einen optionalen NP-F550-Akku (nicht im Lieferumfang enthalten) extern mit Strom versorgt werden.
Tab5 - IoT Entwickler Modul - ESP32-P4NRW32 und ESP32-C6-MINI-1U - M5Stack C145.
Das Tab5-Modul von M5Stack ist eine leistungsstarke Plattform für die Erstellung von IoT-Projekten, die für Entwickler, Ingenieure und Embedded-Entwickler konzipiert wurde.Besondere Merkmale
- Dual-Core ESP32-P4 Mikrocontroller getaktet mit bis zu 400 MHz zur Unterstützung lokaler Anwendungen
- ESP32-C6 Modul mit WiFi 6, Thread und ZigBee Unterstützung für maximale Netzwerkkompatibilität
- 5″ IPS 1280 x 720 px Display mit MIPI-DSI Schnittstelle und GT911 Touch für hohe Bildqualität und Reaktionsfähigkeit
- SC2356 2 MPx Kamera (1600 x 1200 px) angeschlossen über MIPI-CSI - ideal für Anwendungen mit Bilderkennung
- Volle Audiounterstützung: ES8388-Codec, AEC-System mit Stereomikrofonen, 1-W-Lautsprecher und 3,5-mm-Klinkenbuchse
- Industrieller RS-485-Anschluss mit schaltbarem 120 Ω-Abschluss

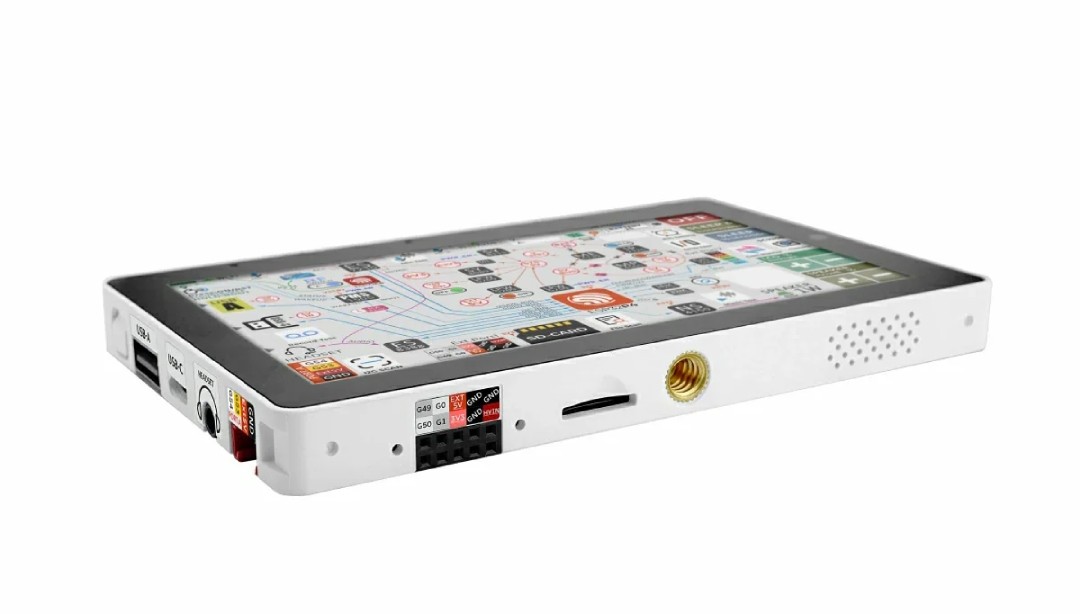

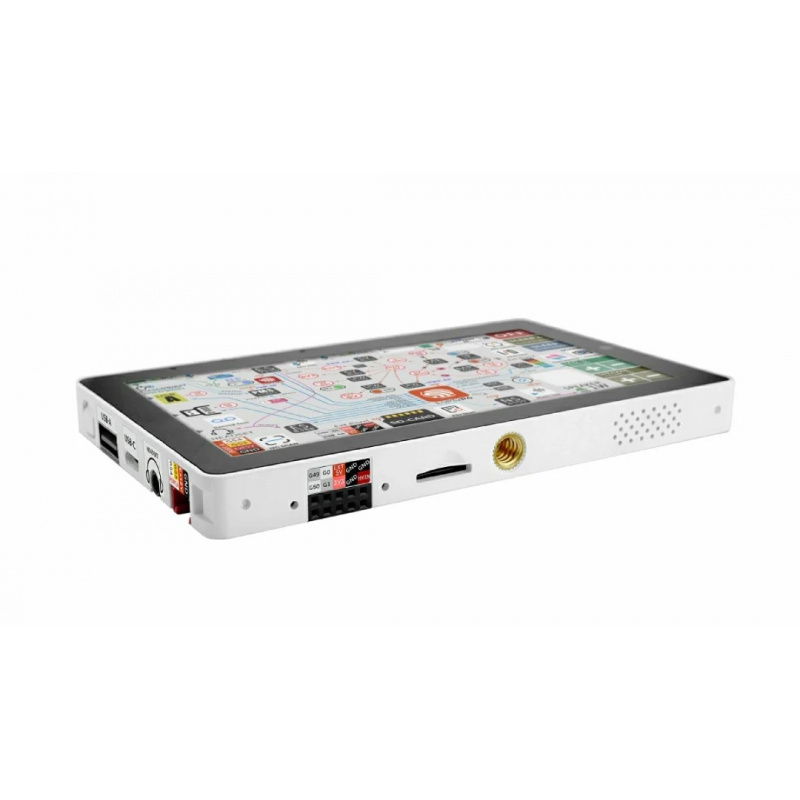

- Erweiterungsanschlüsse: Grove, M5BUS, GPIO_EXT, microSD und STAMP-Pad für LPWAN-Module
- Eingebauter BMI270 6-Achsen-Sensor und RX8130CE Echtzeituhr mit Wake-up-Funktion

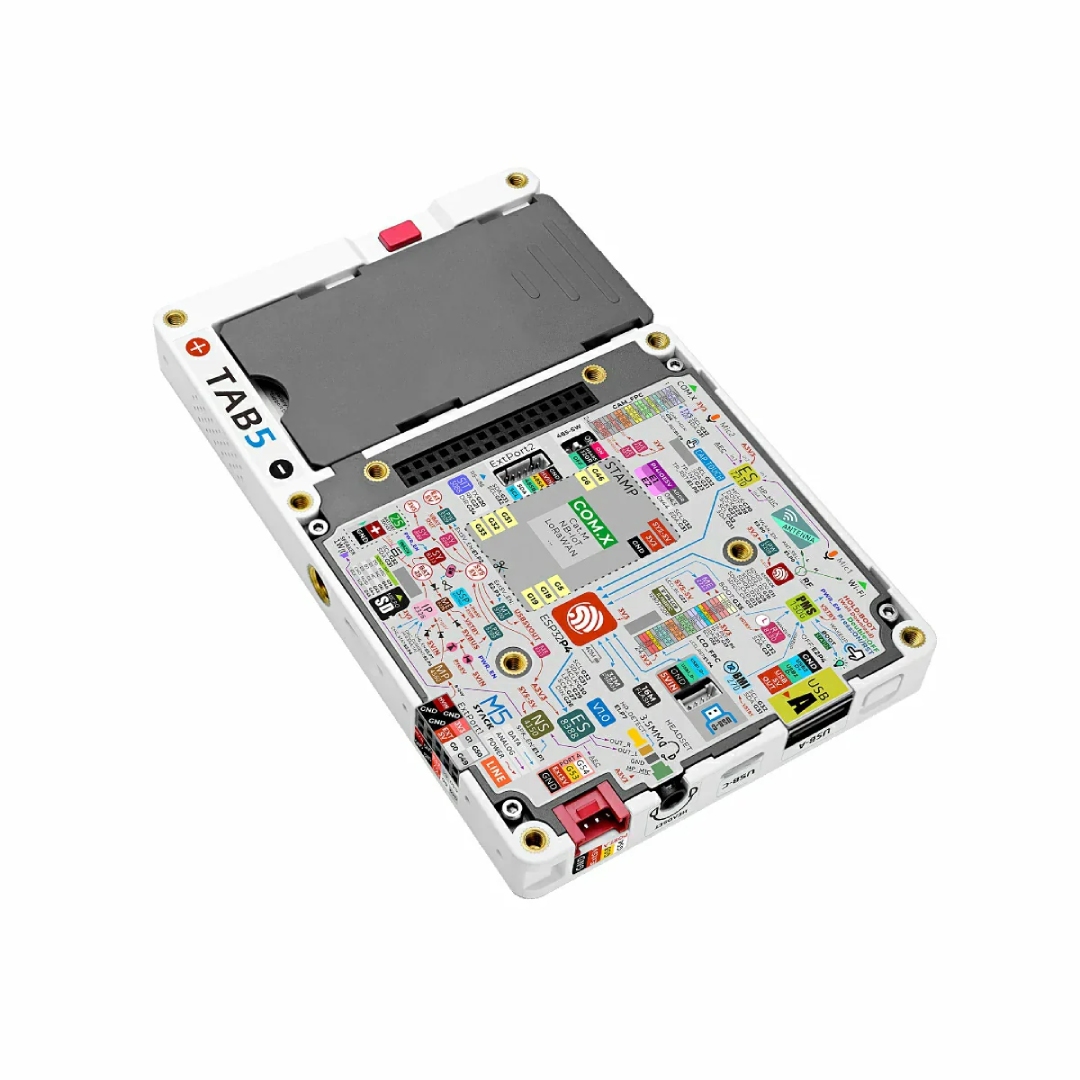

- Stromversorgung über NP-F550 2S Wechselakku (nicht im Lieferumfang enthalten), Aufladen über IP2326 und Überwachung über INA226
- Kompatibel mit ESP-IDF - einer vorgefertigten Umgebung für C/C++-Entwickler
Anwendungen in der Praxis
Die batterielose Version ist die ideale Lösung für stationäre Anwendungen - in Labors, Industriehallen, Gebäudemanagementsystemen oder als Panel Controller. Dank der umfangreichen Hardwareschnittstellen und der fortschrittlichen drahtlosen Kommunikation ist sie ideal für die Automatisierung, das Prototyping sowie die technische Ausbildung.
Professionelle IoT-Steuerungszentrale im kompakten Formfaktor
Durch die Kombination von leistungsstarken ESP32-Chips und einer Vielzahl von Schnittstellen wird das Tab5 zu einem zentralen Kontrollpunkt für jede IoT-Infrastruktur. Es eignet sich sowohl für den Einsatz im Smart Home als auch in Industrie- oder Forschungsumgebungen. Der Touchscreen und die Kamera ermöglichen die Erstellung interaktiver visueller Anwendungen, während umfangreiche Ein- und Ausgänge die Integration mit Sensoren und Automatisierungssystemen ermöglichen.
Das Gerät kann extern über USB Typ C oder eine optionale NP-F550-Batterie (nicht im Lieferumfang enthalten) mit Strom versorgt werden.
Die drahtlose Kommunikation erfolgt über den ESP32-C6 mit WiFi 6, Thread und ZigBee-Unterstützung für hohen Durchsatz, niedrige Latenz und Einsatzflexibilität.Technische Daten des Moduls
- Mikrocontroller: ESP32-P4NRW32 (RISC-V 32-bit, 2 Kerne, bis zu 400 MHz)
- Drahtloses Modul: ESP32-C6-MINI-1U (WiFi 6 / Thread / ZigBee)
- Antenne: eingebautes 3D und MMCX Port für externe Antenne
- Flash-Speicher: 16 MB
- PSRAM: 32 MB
- Anzeige: 5″ IPS TFT 1280 x 720 px, MIPI-DSI
- Berührung: GT911, Mehrpunkt
- Kamera: SC2356, 2 MPx (1600 x 1200 px), MIPI-CSI
- Audio: ES8388, ES7210 AEC, Stereomikrofone, 1 W Lautsprecher, 3,5 mm Klinke
- USB: USB Typ A (Host), USB Typ C OTG (USB 2.0)
- RS-485: SIT3088 mit schaltbarem 120 Ω Abschluss
- Erweiterungen: Grove, M5BUS, GPIO_EXT, microSD-Steckplatz, STAMP-Pad
- Bewegungssensor: BMI270, Beschleunigungsmesser + Gyroskop
- RTC: RX8130CE mit Wake-up-Funktion
- Stromversorgung: über USB Typ C oder NP-F550 Akku (nicht mitgeliefert)
- Energieverwaltung: IP2326, INA226 Überwachung
- Abmessungen: 128 x 80 x 12 mm
- Gewicht: 124 g
Inhalt des Kits
- 1x M5Stack Tab5 (Basisversion, ohne Batterie)
- 1x Signalkabel mit einfachem 6-poligen Stecker, 1,25 mm Abstand
