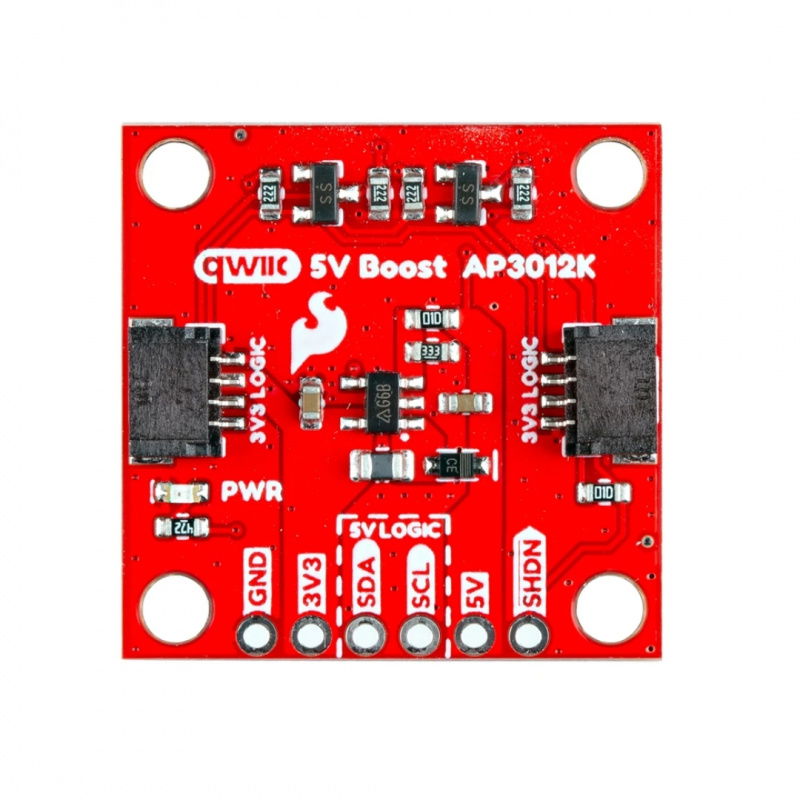

Qwiic 5V Boost - 5V Aufwärtswandler - AP3012K - SparkFun PRT-28203
Der Qwiic 5V Boost ist ein universelles Board, das die Kompatibilität von Qwiic-Systemen mit 5V-Geräten erweitert. Basierend auf dem AP3012-Inverter hebt das Modul die 3,3-V-Spannung vom Qwiic-Bus auf 5 V an und stellt sie über Lötpins zur Verfügung. Eingebaute Logik-Pegel-Wandler ermöglichen darüber hinaus die Umwandlung von I2C-Signalen.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Qwiic 5V Boost - 5V Aufwärtswandler - AP3012K - SparkFun PRT-28203
Qwiic 5V Boost ist ein universelles Board, das die Kompatibilität von Qwiic-Systemen mit 5-V-Geräten erweitert. Basierend auf dem AP3012 Inverter, erhöht das Modul 3,3 V vom Qwiic-Bus auf 5 V und stellt diese über Lötpins zur Verfügung. Darüber hinaus ermöglichen eingebaute Logikpegelwandler die Konvertierung von I2C-Signalen, und über eine Reihe von Jumpern können Spannungspegel und Pull-up-Widerstände unabhängig voneinander eingestellt werden. Dies ist ideal für die Integration von Geräten wie SPS30, SEN54-Sensoren, Lüftern oder LED-Beleuchtung mit 3,3-V-Mikrocontrollern.
Qwiic 5V Boost - 5V Aufwärtswandler - AP3012K - SparkFun PRT-28203.
Botland ist offizieller Distributor der Module und Zubehörteile von SparkFun Electronics. Dieser bekannte amerikanische Hersteller liefert eine vollständige Basis für Elektronikprojekte. Unser Sortiment umfasst ausschließlich originale Produkte von SparkFun Electronics.
Qwiic 5V Boost ist ein universelles Board, das die Kompatibilität von Qwiic-Systemen mit 5-V-Geräten erweitert.
Besondere Merkmale
- Kompatibilität mit Qwiic 3.3 V System und 5 V I2C Geräten
- Eingebauter AP3012-Inverter - stabile 5 V aus 3,3 V Versorgung
- Unabhängige Einstellung der Logikpegel über 3 V / 5 V Jumper
- Zwei TTL-Wandler für bi-direktionale Übertragung
- Qwiic-Stecker und PTH-Pins für flexiblen Anschluss
- SHDN-Pinout - Softwareaktivierung / -deaktivierung des Umrichters
- PWR-LED - visuelle Bestätigung der Spannungsversorgung
Anwendungen in der Praxis
Das SparkFun Qwiic 5V Boost-Modul ist ideal für die Integration von 5V-Sensoren und Peripheriegeräten mit 3,3V-Controllern - insbesondere in Luftqualitätssystemen, Kühlsystemen, RGB-LED-Projekten oder beim Prototyping mit I2C-Sensoren. Es vereinfacht die Integration in eine Qwiic-Umgebung erheblich und macht externe Inverter oder Logikpegelwandler überflüssig.
Technische Daten des Moduls
- Wechselrichter-Chip: AP3012
- Eingangsspannung: 3,3 V (mit Qwiic)
- Ausgangsspannung: 5 V (mit AP3012)
- Schnittstellen: 2 x Qwiic (I2C), PTH-Pins (GND, 3V3, SDA, SCL, 5V, SHDN)
- Logikumsetzung: 2 x TTL-Wandler (3,3 V / 5 V)
- Steckbrücken: I2C, I2C HV, 3,3 V / 5 V (Logiksignale an PTH-Pins)
- Anzeige: rote Power-LED

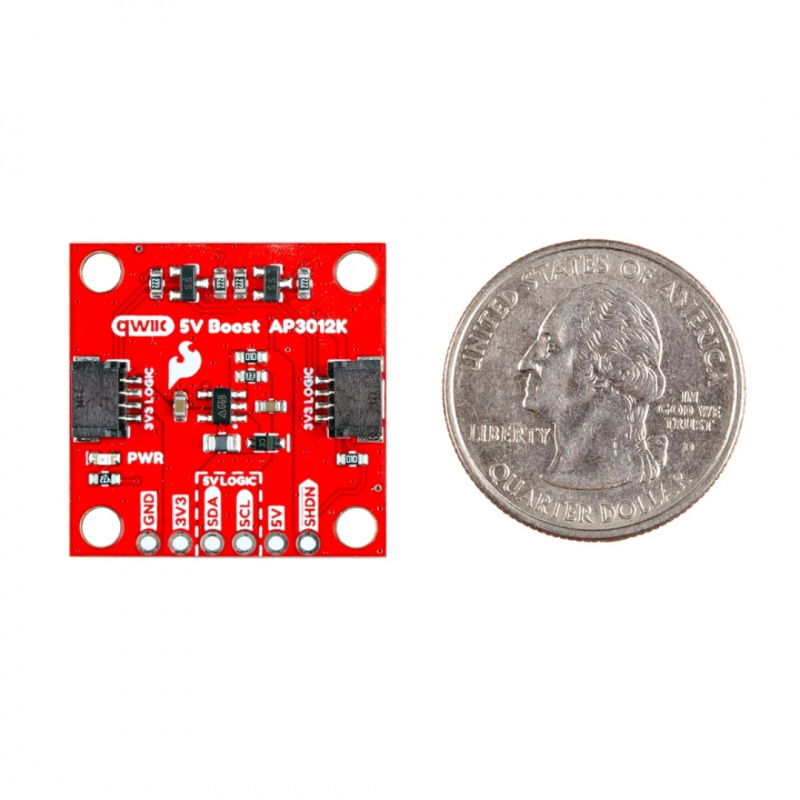

- Abmessungen: 24,50 x 24,50 mm
- Gewicht: 2,35 g
Dies ist eine hervorragende Lösung für die Integration von Geräten wie SPS30, SEN54-Sensoren, Lüftern oder LED-Beleuchtung mit 3,3-V-Mikrocontrollern.
Nützliche Links
| Name | Wert |
|---|---|
| Ausgangsspannung ab | 3,3 V. |
| Die Spannung des Ausgangs an | 5,0 V |
| Breite | 6 cm |
| Höhe | 9 cm |
| Tiefe | 1 cm |
| Gewicht | 0,003 kg |
