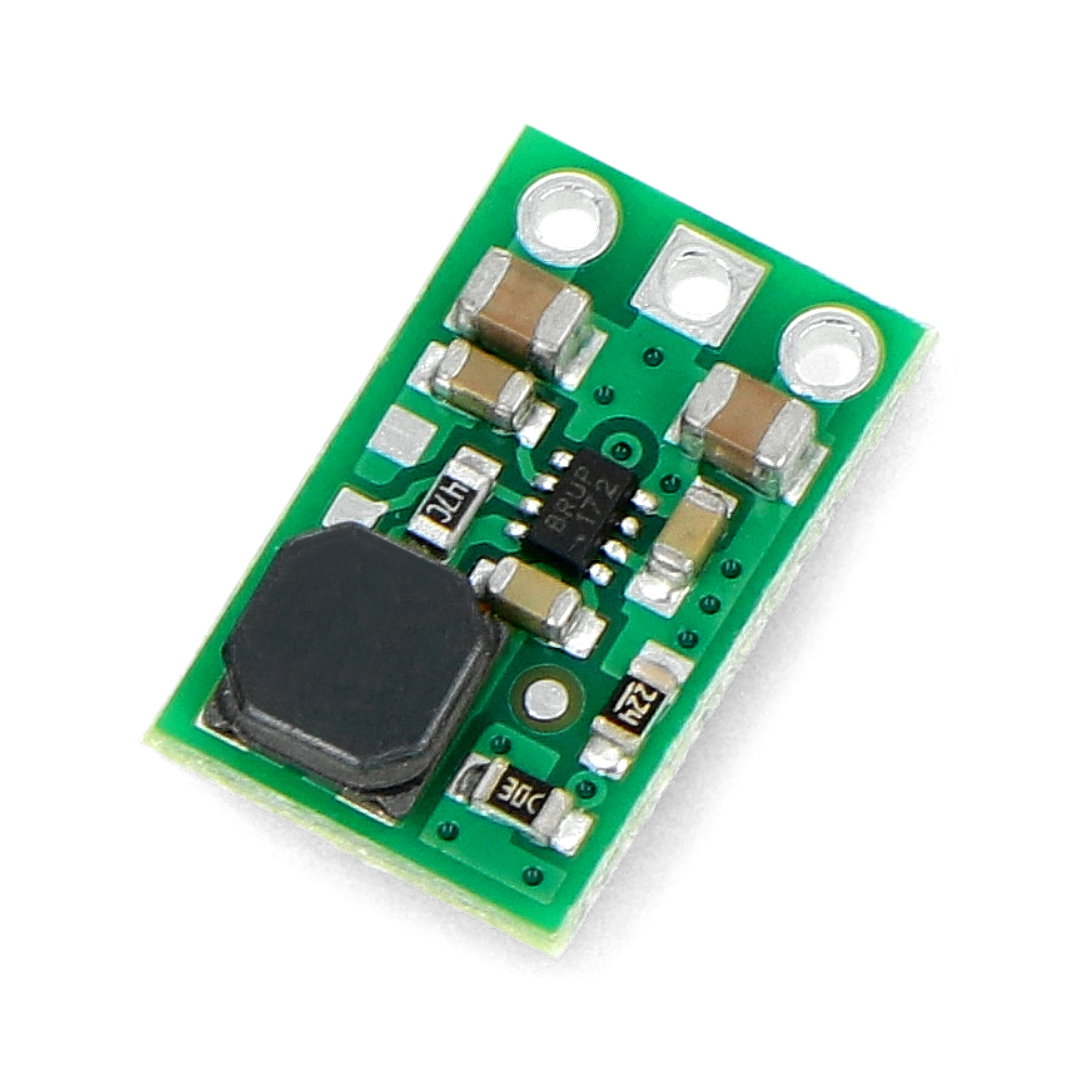

Produktbeschreibung: U3V16F5 - Aufwärtswandler - 5 V 2 A - Pololu 4941
Der Pololu -Aufwärtswandler liefert eine Ausgangsspannung von 5 V und eine Kapazität von 2 A. Der Versorgungsspannungsbereich liegt zwischen 1,3 V und 16 V. Die Mindestspannung zum Anlaufen beträgt 2,7 V. Der typische Wirkungsgrad des Wandlers liegt je nach Eingangsspannung und Last zwischen 85 % und 95 % . Der Ausgangsstrom ist proportional zum Eingangsstrom, zum Wirkungsgrad und zum Verstärkungsfaktor VOUT/VIN.
U3V16F5 - Aufwärtswandler - 5V 2A - Pololu 4941.
Pinbelegung des U3V16F5-Konverters.
Pinbelegung des U3V16F5-Konverters
- VOUT – Ausgangsspannung 5 V
- GND – Systemmasse (gemeinsam für VIN und VOUT)
- VIN - Eingangsspannung von 2,7 V bis 16 V (nach dem Starten des Systems kann die Eingangsspannung auf mindestens 1,3 V abfallen)
Spannungsspitzen
Beim Einschalten des Moduls kann der Anfangsstrom gefährliche Spannungsspitzen verursachen, die deutlich über der Eingangsspannung liegen. Untersuchungen von Pololu haben ergeben, dass die Spannungsspitzen bei Eingangsspannungen über 9 V Amplituden erreichen können, die das Modul beschädigen. Um diesem unerwünschten Phänomen vorzubeugen, wird empfohlen, einen Kondensator mit mindestens 33 µF so nah wie möglich an die Stromversorgungsanschlüsse des Wandlers zu löten.
Wirkungsgrad des Umrichtersystems
Der Wirkungsgrad ist definiert als das Verhältnis von Ausgangsleistung zu Eingangsleistung (Ausgangsleistung)/(Eingangsleistung). Er ist einer der wichtigsten Parameter eines Wandlers, insbesondere bei der Verwendung tragbarer Energiequellen.
Stromwirkungsgrad des Wandlers U3V16F5.
Im Set enthaltene Elemente.
Technische Spezifikationen des U3V16F5-Wandlers
- Eingangsspannung: 1,3 V bis 16 V
- Mindeststartspannung: 2,7 V
- Ausgangsspannung: 5 V (4 % Genauigkeit)
- Maximaler Eingangsstrom: 2 A
- Eingangsstrom im Dauerbetrieb: bis zu 1,6 A
- Schaltfrequenz: ca. 1,2 MHz bei hohen Lasten
- Systemeffizienz: von 85 % bis 95 %
- Schutzfunktionen: Überhitzung, Sanftanlauffunktion, Unterspannungssperre
- Abmessungen: 13,1 x 8,1 x 3 mm
- Gewicht: 0,4 g
Inhalt des Sets
- U3V16F5 – Aufwärtswandler – 5 V 2 A – Pololu 4941
- Goldpin-Streifen, gerade, 3-polig, 2,54 mm Rastermaß
- Goldpin-Streifen, abgewinkelt, 3-polig, 2,54 mm Rastermaß
