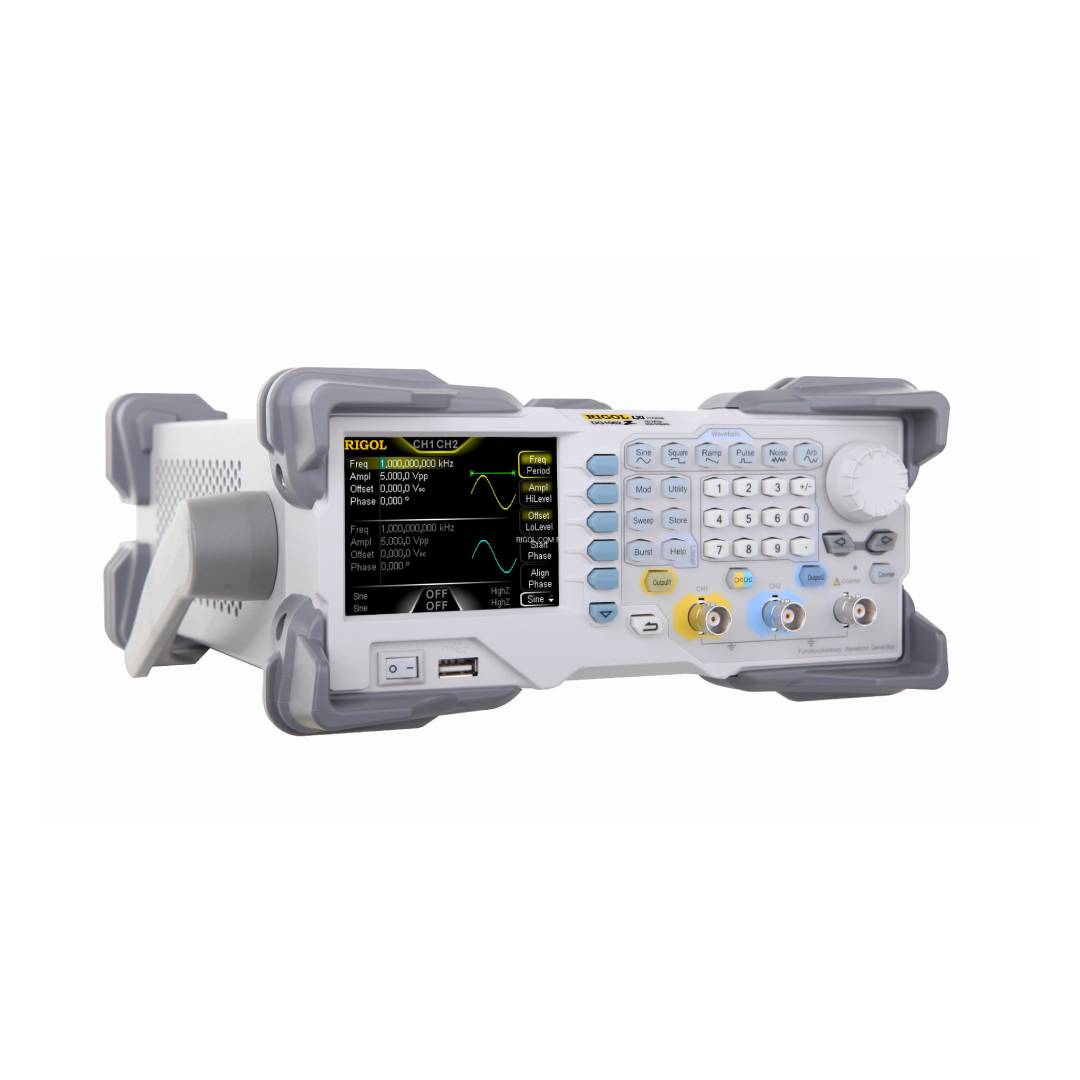

Rigol Arbiträrgenerator DG1022Z 25-MHz – 2 Kanäle
Der Rigol DG1022Z ist ein professioneller Zweikanal-25-MHz-Arbiträrsignal- und Funktionsgenerator, der für Labor-, Ausbildungs- und Produktionsanwendungen entwickelt wurde. Das Gerät nutzt die SiFi-Technologie (Signal Fidelity) , bietet eine Abtastrate von 200 MSa/s , eine 14-Bit -Auflösung, bis zu 160 integrierte Signalformen und eine breite Palette analoger und digitaler Modulationsverfahren.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Rigol DG1022Z 25 MHz Arbiträrsignalgenerator – 2 Kanäle
Der Rigol DG1022Z ist ein fortschrittlicher 25-MHz-Arbiträrsignalgenerator , der Funktionsgenerator , Arbiträrsignalgenerator, Impulsgenerator, Rauschgenerator, Oberwellengenerator, Analog- und Digitalmodulator sowie Frequenzzähler in einem einzigen Gerät vereint. Dieses vielseitige Werkzeug eignet sich ideal für Elektroniklabore, Forschungs- und Entwicklungsabteilungen, Servicezentren und Bildungseinrichtungen. Zwei unabhängige Kanäle ermöglichen die gleichzeitige Erzeugung verschiedener Signale und die komfortable Durchführung komplexerer Messungen. Ein übersichtliches 3,5-Zoll-Farb -TFT-Display und die intuitive Parametersteuerung erhöhen den Bedienkomfort zusätzlich.

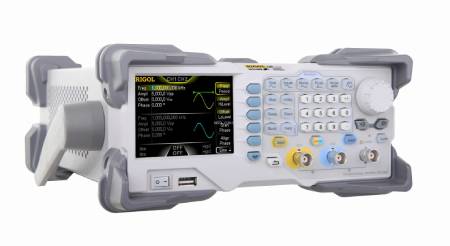

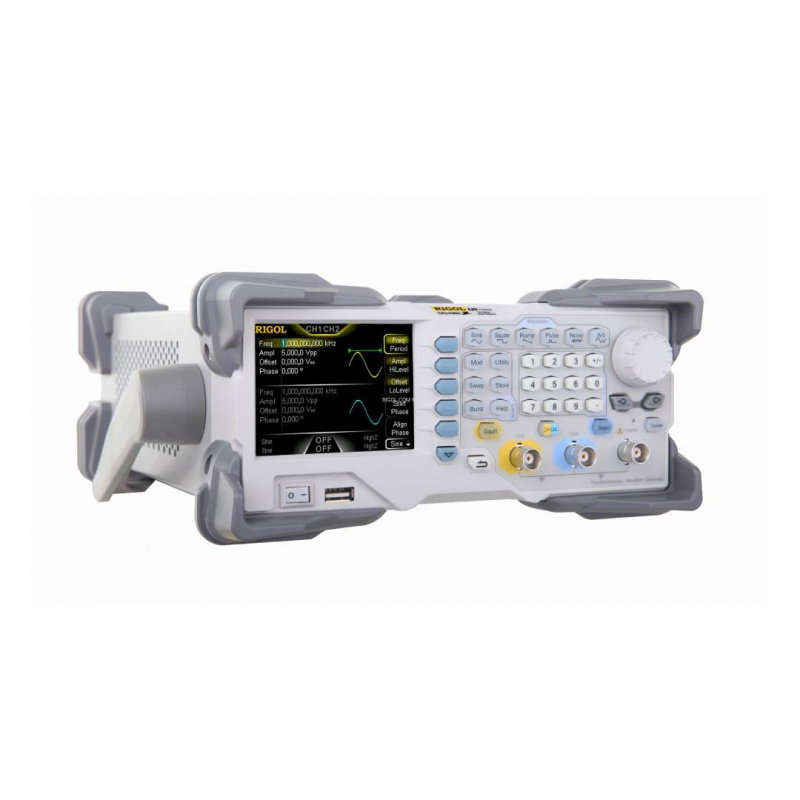

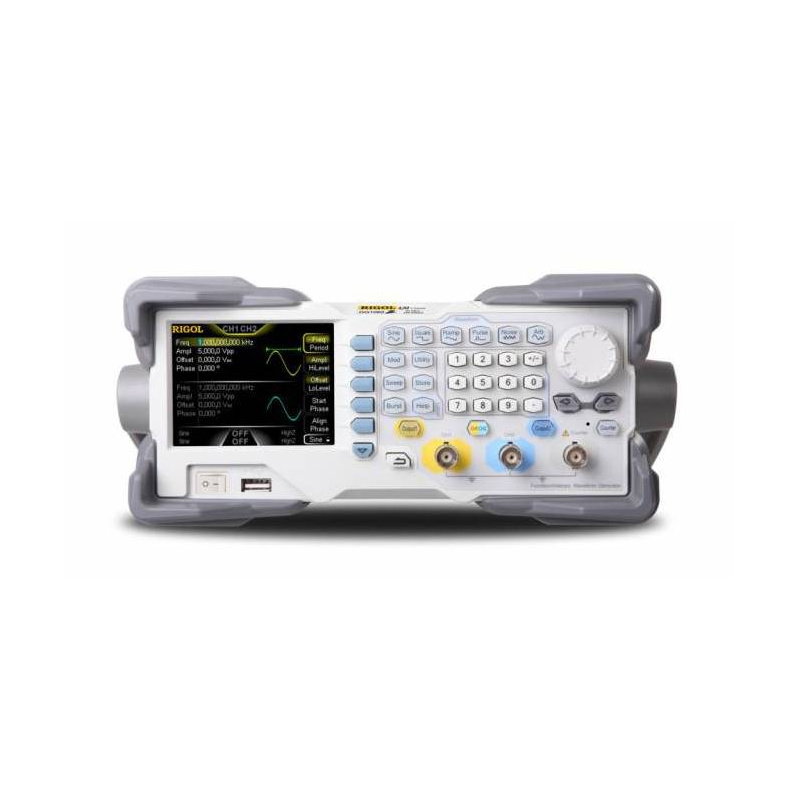

Rigol DG1022Z 25 MHz Arbiträrgenerator - 2 Kanäle.
Der DG1000Z integriert unter anderem einen Funktionsgenerator, einen Arbiträrsignalgenerator, einen Rauschgenerator, einen Impulsgenerator, einen Oberwellengenerator, einen Analog/Digital-Modulator und einen Frequenzmesser.
Hauptmerkmale des Rigol DG1022Z Generators
- Beliebiger Funktions- und Wellenformgenerator : ein multifunktionales Gerät, das einen Funktionsgenerator, einen Impulsgenerator, einen Rauschgenerator, einen Oberwellengenerator und einen Frequenzzähler vereint.

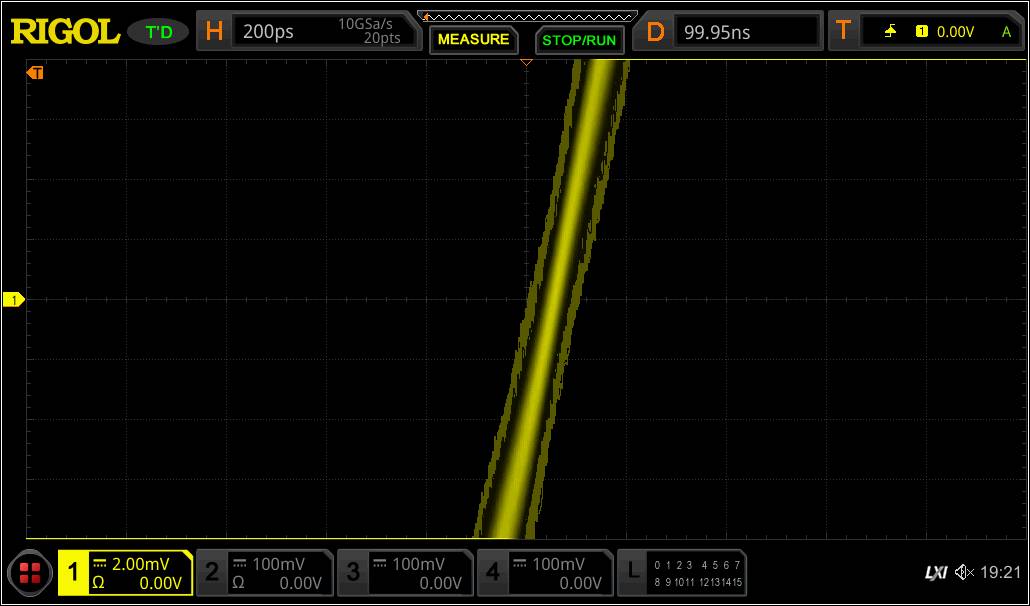

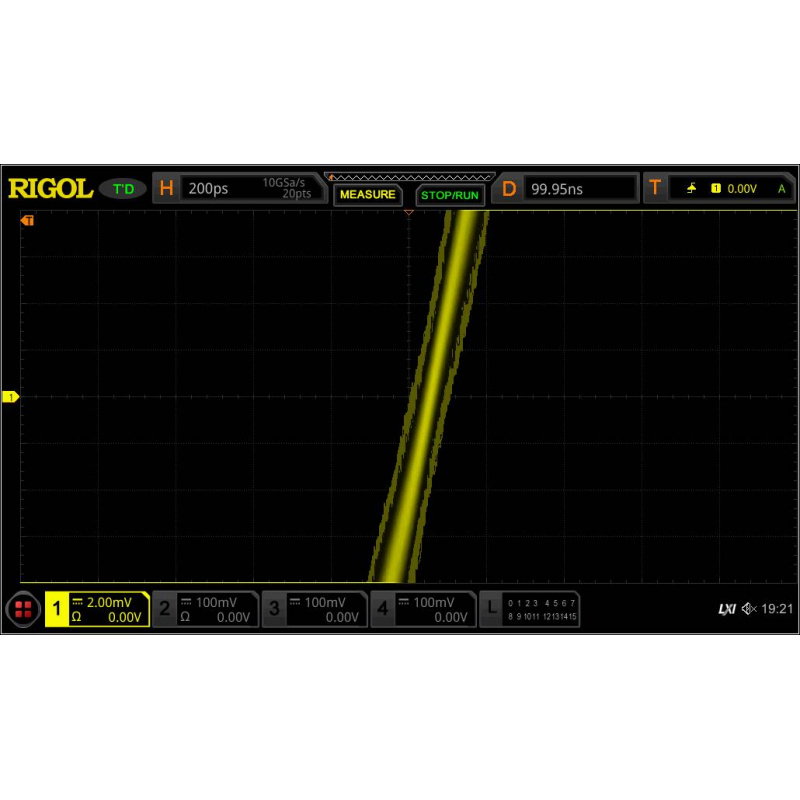

- SiFi-Technologie : präzise Signalwiedergabe und Jitterreduzierung auf ca. 200 ps
- Bandbreite bis zu 25 MHz : Generator geeignet zum Testen vieler analoger und digitaler Schaltungen
- Abtastrate 200 MSa/s : hochpräzise Signalgenerierung
- 14-Bit-Vertikalauflösung : Höhere Genauigkeit bei der Wiedergabe komplexer Wellenformen
- Zwei unabhängige Kanäle : Möglichkeit zur gleichzeitigen Verarbeitung zweier unterschiedlicher Signale
- Speicher für beliebige Wellenformen : 2 Mpts standardmäßig und bis zu 16 Mpts optional pro Kanal
- 160 integrierte Wellenformen : Eine große Auswahl an vorgefertigten Signalformen ist über das Bedienfeld verfügbar.
- Vollständige Modulation : Unterstützung für AM, FM, PM, ASK, FSK, PSK und PWM.
- Eingebauter Frequenzzähler : Misst bis zu 200 MHz und unterstützt Frequenz, Periode, Impulsbreite und Tastverhältnis.
Präzise Signalerzeugung mit SiFi-Technologie
Der Rigol DG1022Z ist mit der SiFi-Technologie (Signal Fidelity) ausgestattet, die eine äußerst originalgetreue Wiedergabe der erzeugten Signale gewährleistet. Der Generator erzeugt die Wellenformen punktgenau und kann so komplexe Wellenformen mit hoher Präzision und ohne die typischen Verzerrungen einfacherer Konstruktionen wiedergeben . Ein weiterer Vorteil ist der geringe Jitter von bis zu 200 ps , was insbesondere beim Testen präziser elektronischer Schaltungen von Bedeutung ist. Die Kombination aus einer Abtastrate von 200 MSa/s und einer Auflösung von 14 Bit macht das Gerät ideal für Aufgaben, die ein stabiles und sauberes Signal erfordern. Dies ist besonders wichtig bei der Arbeit mit empfindlichen Messschaltungen, Steuerungssystemen und Prototypen elektronischer Geräte.
Der Generator enthält über 160 verschiedene Signalformen.
Umfangreiche Generatorfunktionen für Test- und Modulationszwecke
Der DG1022Z bietet zahlreiche Funktionen, die Entwicklern, Servicetechnikern und Ingenieuren im Arbeitsalltag von Nutzen sind. Er unterstützt analoge und digitale Modulationsarten wie AM, FM, PM, ASK, FSK, PSK und PWM und simuliert Signale, die in Kommunikations- und Steuerungssystemen verwendet werden. Der Generator verfügt außerdem über eine Sweep-Funktion für lineare, logarithmische oder stufenweise Frequenzänderungen sowie einen Burst-Modus zur Erzeugung von Impulsfolgen und -sequenzen, die durch ein externes Signal oder manuell ausgelöst werden. Ein integrierter Oberwellengenerator bis zur 8. Ordnung ermöglicht die Analyse der Auswirkungen von Oberwellen auf das zu testende System. Ein weiterer Vorteil ist der Frequenzzähler bis 200 MHz , der parallel zum Zweikanal-Ausgang betrieben werden kann.
Technische Spezifikationen des Rigol DG1022Z Generators
- Anzahl der Kanäle: 2
- Generatorbandbreite: 25 MHz
- Abtastrate: 200 MSa/s
- Vertikale Auflösung: 14 Bit
- Speicher für beliebige Wellenformen: 2 Mpts standardmäßig, bis zu 16 Mpts optional
- Anzahl der integrierten Läufe: 160
- Frequenzstabilität: ±1 ppm
- Phasenrauschen: -125 dBc/Hz
- Jitter: etwa 200 ps
- Modulationsarten: AM, FM, PM, ASK, FSK, PSK, PWM
- Harmonischengenerator: bis zur 8. Ordnung
- Frequenzzähler: bis zu 200 MHz

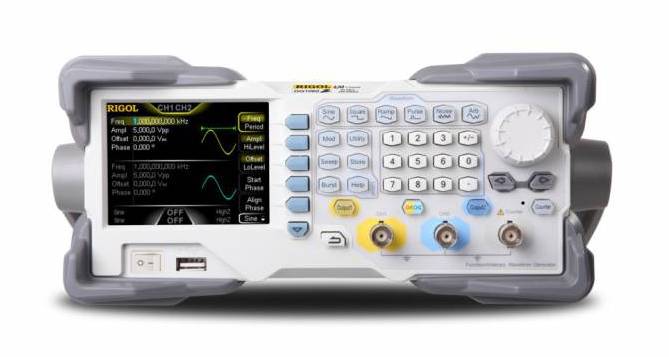

- Display: TFT-LCD 3,5 Zoll

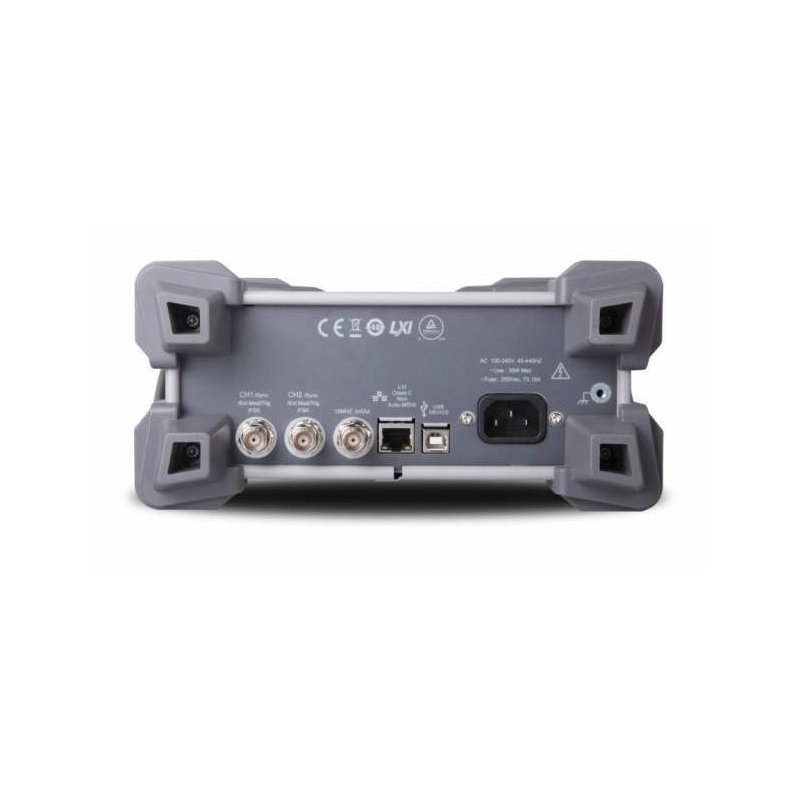

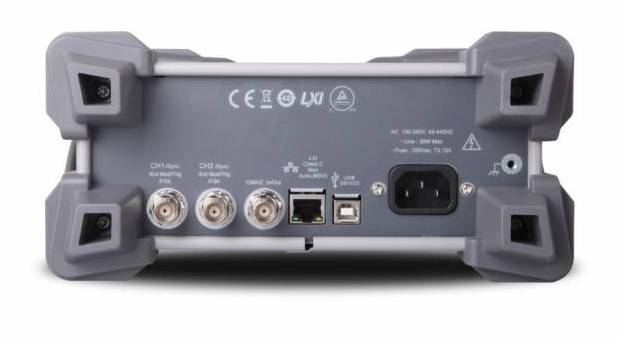

- Schnittstellen: USB-Host, USB-Gerät, LAN
- Stromversorgung: 100 V bis 240 V, 45 Hz bis 440 Hz
- Leistungsaufnahme: weniger als 40 W
- Abmessungen: 261,5 x 112 x 318,4 mm
- Gewicht: 3,2 kg
Inhalt des Sets
- Rigol DG1022Z Generator
- Netzkabel
- USB-Kabel
- BNC-Kabel
- Kurzanleitung
- Dokumentations- und Software-CD
Zu den Modulationsarten gehören AM, FM, PM, ASK, FSK, PSK und PWM.
