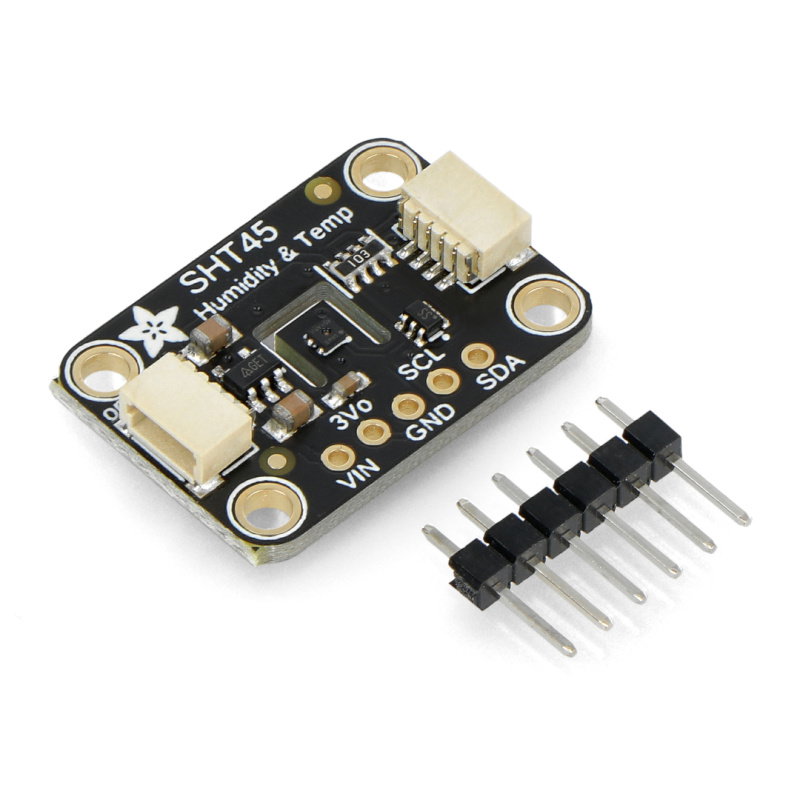

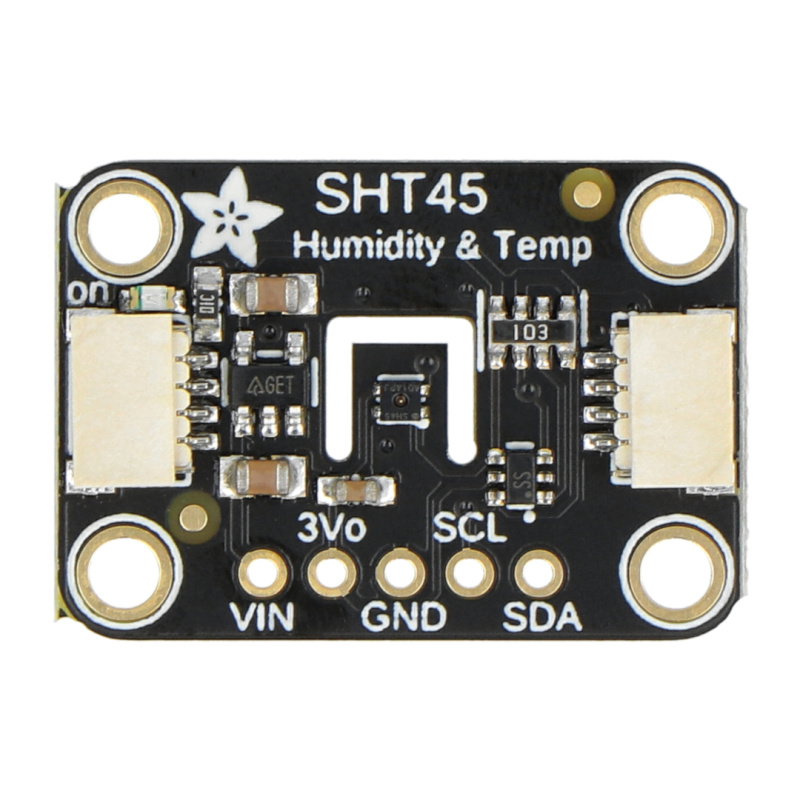

Produktbeschreibung: Digitaler Temperatur- und Feuchtigkeitssensor – SHT45 – STEMMA QT / Qwiic – Adafruit 5665
Hochpräziser digitalerTemperatur- undFeuchtigkeitssensor von Adafruit . Es verfügt über ein eingebautes Sensirion SHT45- System, das die Temperatur im Bereich von -40 °C bis 125 °C mit einer Genauigkeit von 0,1 °C und die Feuchtigkeitsmessung im Bereich von 0 % bis 100 % RH mit einer Genauigkeit von 1 % misst. . Die Versorgungsspannung der Platine liegt zwischen 3 V und 5 V DC. Das Modul verwendet die I2C- Schnittstelle, um mit dem Hauptmodul zu kommunizieren. Es wurde auch mit STEMMA QT / Qwiic- Anschlüssen und Anschlüssen in Form von Lötpads ausgestattet. Dem Set liegt ein eigener Goldpin- Streifen (Raster 2,54 mm) bei, der an den markierten Stellen angelötet werden sollte.
Das Produkt ist mit Arduino und Raspberry Pi kompatibel
Der Hersteller stellt eine ausführliche Bedienungsanleitung und Beispiel-Programmcodes für Arduino und Raspberry Pi zur Verfügung.

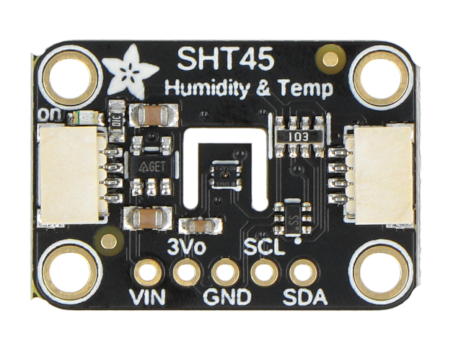

Digitaler Temperatur- und Feuchtigkeitssensor - SHT45 - STEMMA QT / Qwiic - Adafruit 5665.

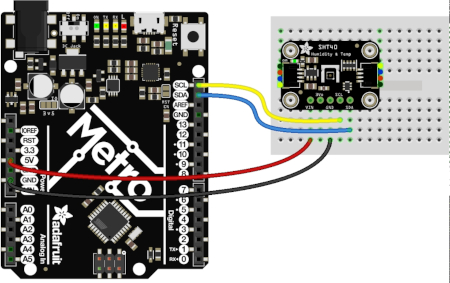

Anschlussbeispiel mit Adafruit Metro und SHT45 Sensor.Pinout-Beschreibung des digitalen Sensors von Adafruit
Der Adafruit-Sensor kann auf zwei Arten angeschlossen werden – über den STEMMA QT / Qwiic-Anschluss oder über Standard-Goldpin-Anschlüsse. Im Set enthalten ist eine Goldpin-Leiste mit einem Raster von 2,54 mm, die in die gekennzeichneten Lötpads eingelötet wird. Schließen Sie den Sensor gemäß den folgenden Beziehungen an:
- VIN - Power-Pin im Bereich von 3 V bis 5 V
- GND - Systemmasse
- SCL - Taktleitung der I2C-Kommunikationsschnittstelle
- SDA - Taktleitung der I2C-Kommunikationsschnittstelle
Weitere Informationen finden Sie im Benutzerhandbuch .
Technische Spezifikation des Sensors
- Modul: Temperatur- und Feuchtigkeitsmesssensor
- Typ: digital
- Eingebauter Chip: Sensirion SHT45
- Temperaturmessbereich: -40°C bis 125°C
- Genauigkeit der Temperaturmessung: +/- 0,1 °C
- Feuchtigkeitsmessbereich: 0 % bis 100 % RH
- Genauigkeit der Feuchtigkeitsmessung: +/- 1 % RH
- Kommunikationsschnittstelle: I2C-Bus
- I2C-Schnittstellenadresse: 0x44
- Stromversorgung: 3 V bis 5 V DC
- Anschlüsse: Lötpads / STEMMA QT / Qwiic
- Voll funktionsfähig bei kondensierenden Bedingungen
- Elektrische Heizung, echte NIST-Rückverfolgbarkeit
- JEDEC JESD47-Qualifikation
- Sensor-Kalibrierzertifikat gem. nach ISO 17025
- Modulabmessungen: 25,5 x 17,7 x 4,8 mm
- Gewicht: 1,7 g

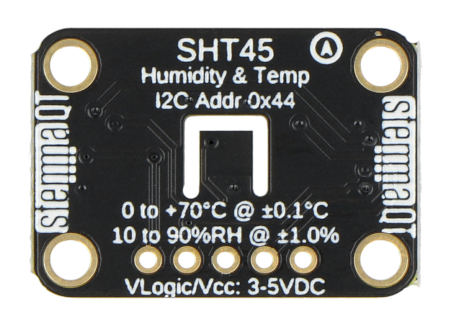

Digitaler Temperatur- und Feuchtigkeitssensor mit Sensirion SHT45 Chip.

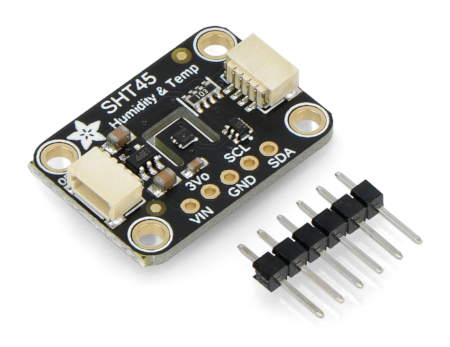

Komponenten im Set enthalten.
