Produktbeschreibung: Digitaler 1-Wire-Temperatursensor DS18B20 - Joy-IT KY-001
Das KY-001 ist ein kompaktes Temperaturmodul mit dem bewährten digitalen Sensor DS18B20 für präzise und stabile Temperaturmessungen. Der Sensor bietet eine Auflösung von 9 bis 12 Bit und eine Genauigkeit von ±0,5 °C im Bereich von -10 °C bis 85 °C. Über einen 1-Wire- Bus lassen sich mehrere Sensoren an eine einzige Datenleitung anschließen. Die eindeutige 64-Bit-Kennung jedes Moduls ermöglicht die individuelle Identifizierung im System. Das Modul wird mit 3,3 V betrieben und eignet sich sowohl für einfache Bildungsprojekte als auch für anspruchsvollere Temperaturüberwachungssysteme , Gebäudeautomation und Smart-Home- Lösungen. Dank seiner geringen Größe lässt es sich problemlos in Prototypen und eingebettete Systeme integrieren.

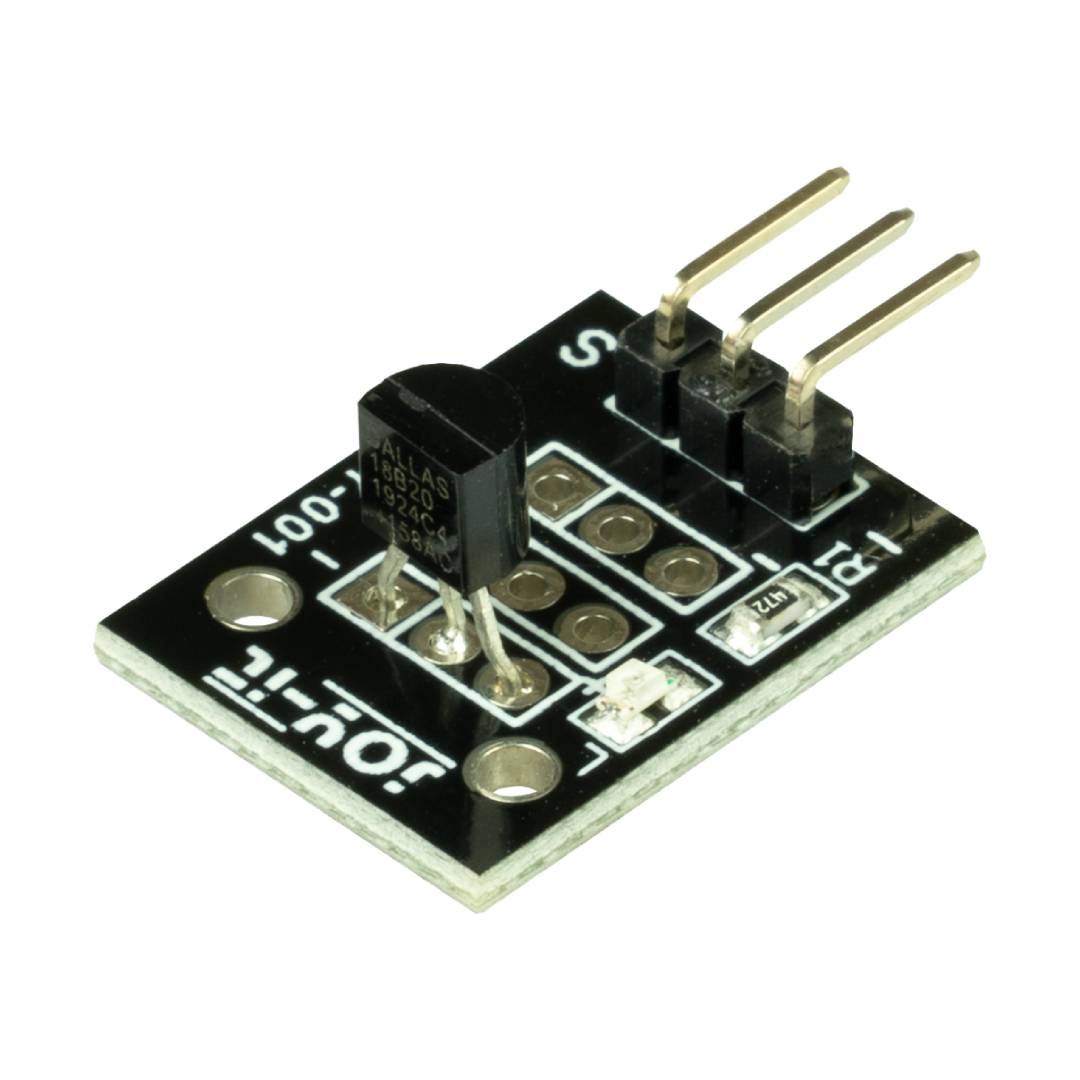

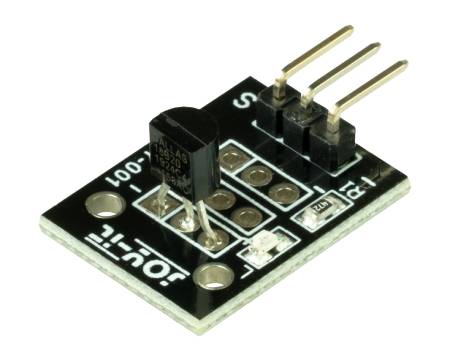

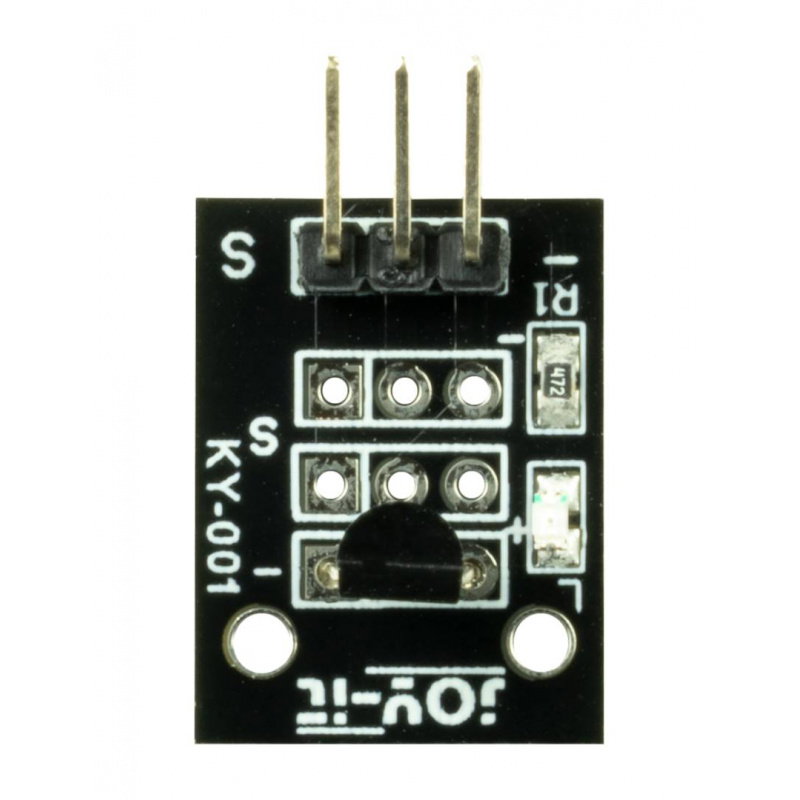

DS18B20 digitaler 1-Wire-Temperatursensor - Joy-IT KY-001.

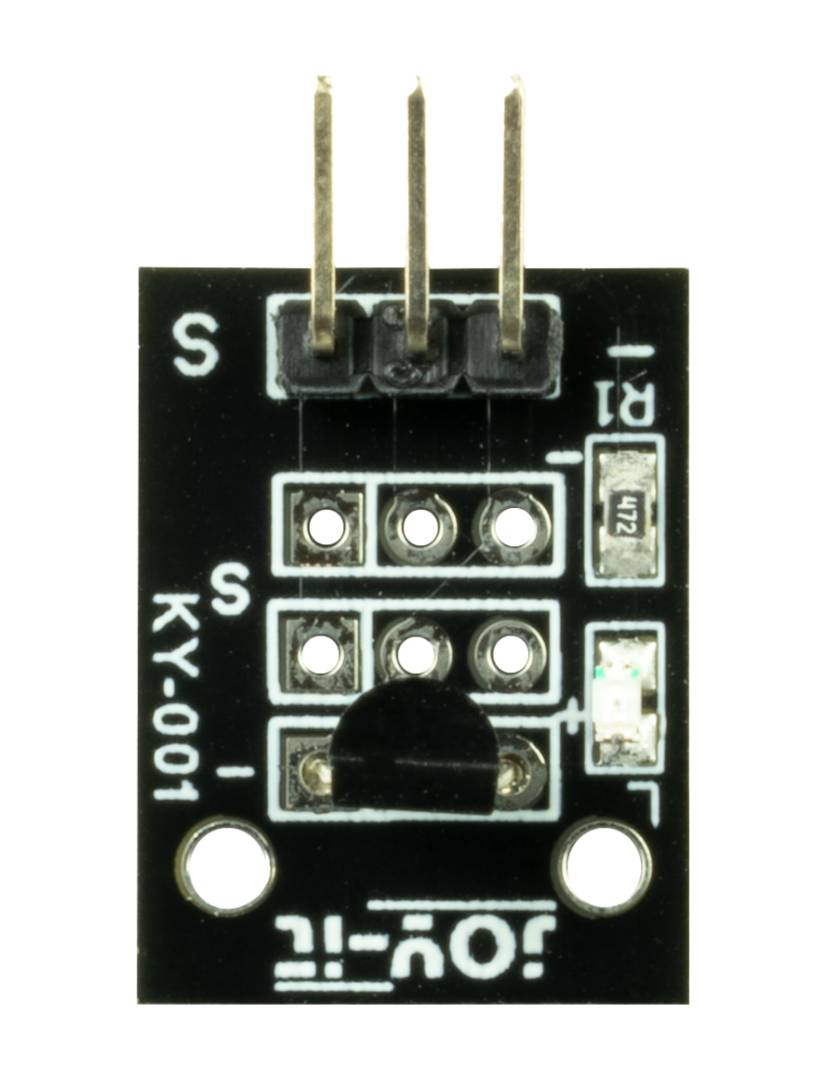

Das Modul ist mit drei Basisanschlüssen ausgestattet.
Hauptmerkmale des Moduls KY-001
- DS18B20-Chip : Digitaler Temperatursensor für stabile und genaue Messung
- 1-Wire-Kommunikation : Datenübertragung über nur eine Signalleitung
- Messbereich von -55 °C bis 125 °C : Betriebsfähigkeit in einem breiten Temperaturbereich
- Auflösung von 9 bis 12 Bit : Möglichkeit, sehr genaue Messergebnisse zu erzielen
- Genauigkeit ±0,5°C : hohe Präzision von -10°C bis 85°C
- Einzigartige 64-Bit-Adresse : Unterstützung für mehrere Sensoren an einem Bus
- Kompaktes Design : Die geringen Abmessungen erleichtern den Einbau in elektronische Geräte.
- Niedrige Betriebsspannung von 3,3 V : kompatibel mit gängigen Embedded-Plattformen

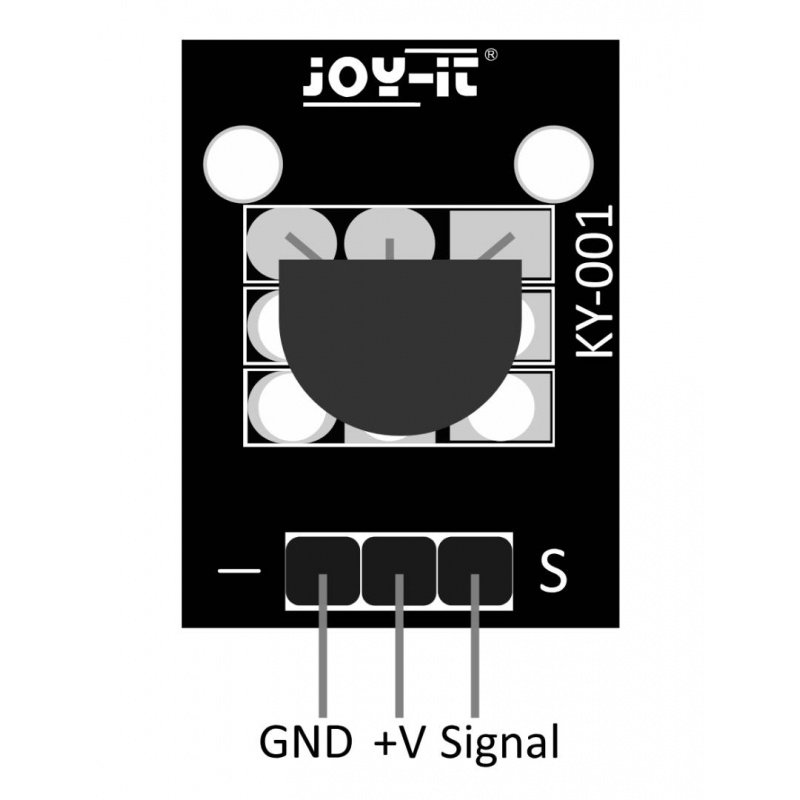

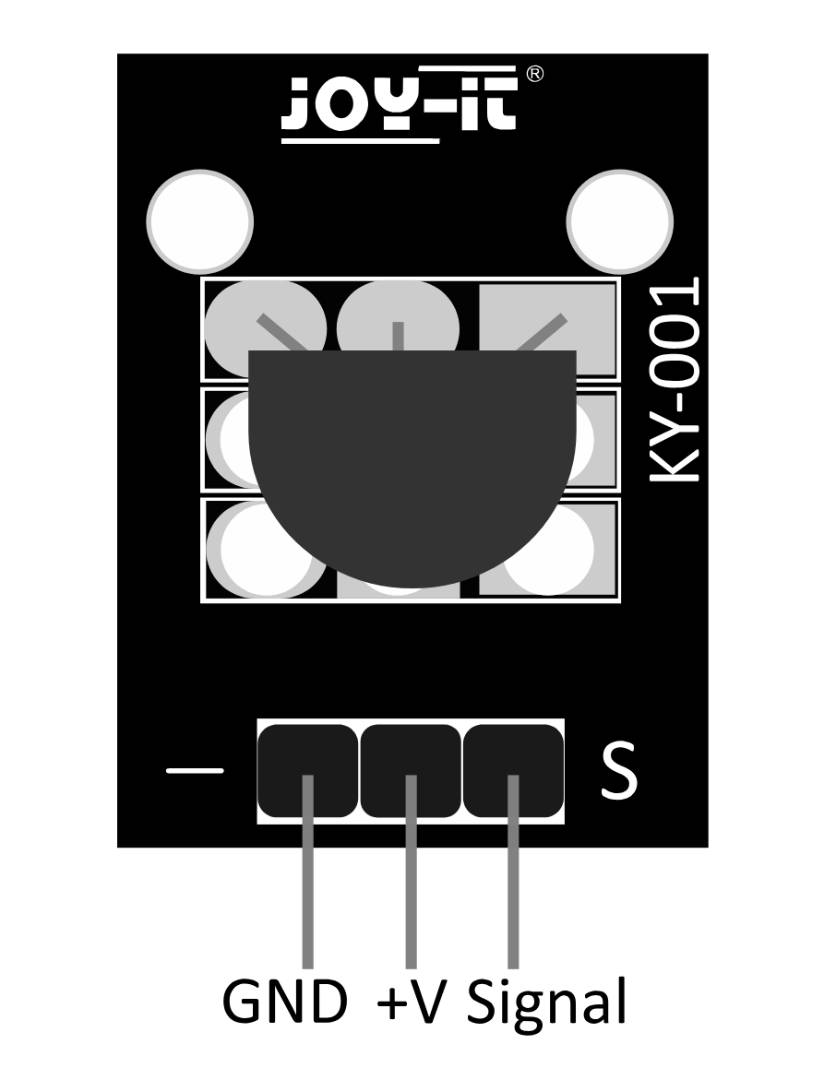

KY-001 Sensor-Pinbelegung und Anschlüsse
Das KY-001-Modul verfügt über drei grundlegende Pins für den schnellen Anschluss an einen Mikrocontroller oder Einplatinencomputer. Der Signal- Pin dient der Kommunikation über den 1-Wire-Bus, während die Pins +V und GND zur Stromversorgung des Moduls verwendet werden. Dank der einfachen Konfiguration lässt sich der Sensor schnell und unkompliziert an Arduino- oder Raspberry-Pi -Plattformen anschließen – auch für Einsteiger. Der Sensor kann zudem im Parasitenstrommodus betrieben werden , wobei die Energie direkt von den Datenleitungen bezogen wird. Diese Lösung reduziert die Anzahl der benötigten Leitungen und erleichtert die Integration in komplexere Messsysteme.

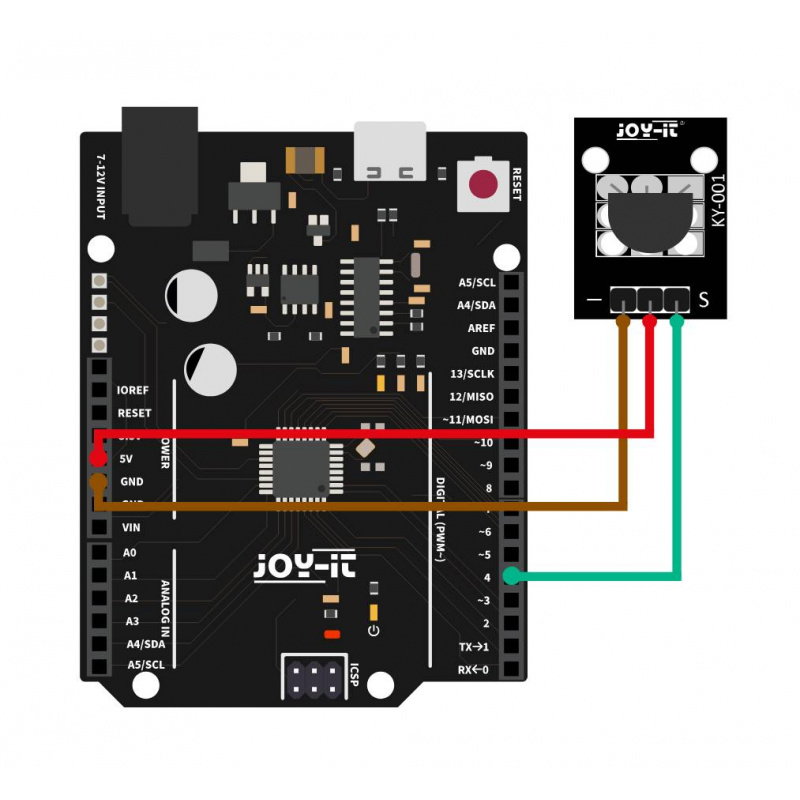

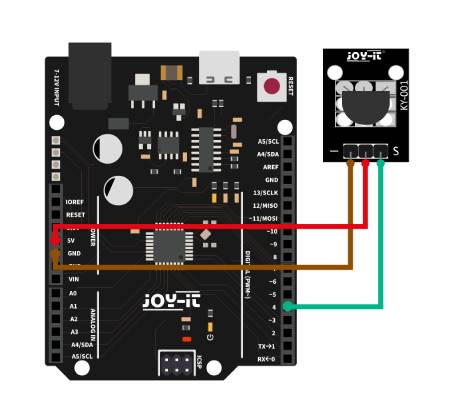

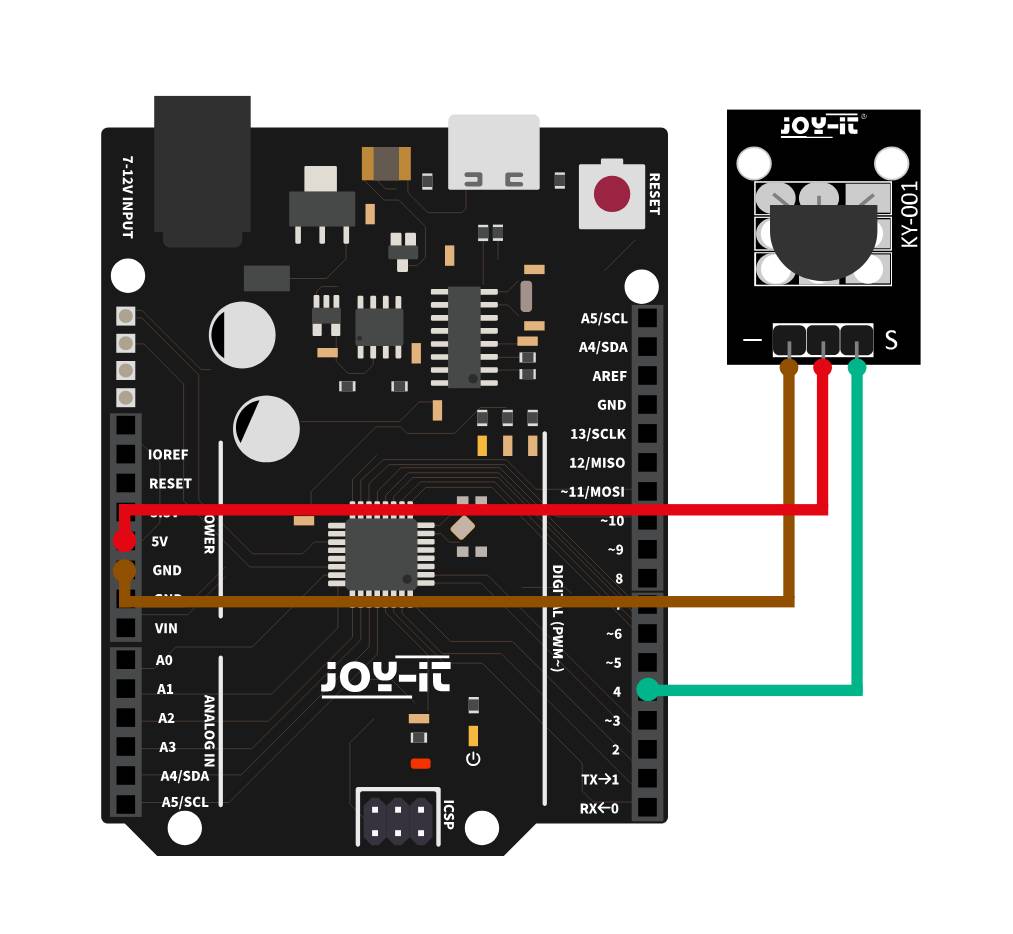

Arduino-Anschlussdiagramm.

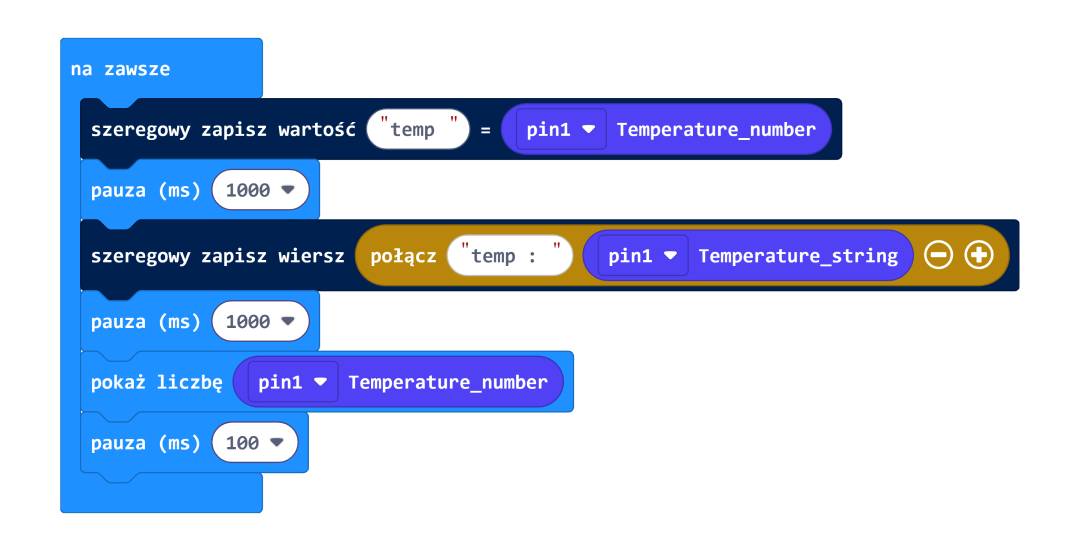

Der Sensor ist mit den Plattformen Arduino, Raspberry Pi, Raspberry Pi Pico und BBC micro:bit kompatibel.
DS18B20-Sensorkompatibilität und Programmierung
Der KY-001-Sensor ist mit gängigen Programmierplattformen wie Arduino, Raspberry Pi, Raspberry Pi Pico und BBC micro:bit kompatibel. Dank des standardmäßigen 1-Wire-Busses lässt sich das Modul problemlos in IoT-Projekte, Hausautomation, Wetterstationen und Temperaturüberwachungssysteme integrieren. Die Programmierung des Sensors ist dank der zahlreichen verfügbaren Bibliotheken für die Arduino IDE und Linux-Systeme sehr einfach. Der Hersteller stellt Beispielcode für Arduino und Raspberry Pi bereit, der die Bibliotheken OneWire und DallasTemperature verwendet. Die Möglichkeit, mehrere Sensoren an einen einzigen Bus anzuschließen, macht das Modul ideal für den Aufbau komplexer Messsysteme.
Technische Spezifikationen KY-001
- Chip: DS18B20
- Kommunikationsprotokoll: 1-Wire
- Messauflösung: 9 bis 12 Bit
- Messbereich: -55 °C bis 125 °C
- Messgenauigkeit: ±0,5 °C im Bereich von -10 °C bis 85 °C
- Betriebsspannung: 3,3 V
- Kompatibilität: Raspberry Pi, Arduino, BBC micro:bit, Raspberry Pi Pico
- Parasitenstrommodus: Ja
- Abmessungen: 15 x 25 x 8 mm
- Gewicht: 1 g
Inhalt des Sets
- 1x Temperatursensor KY-001
Dank seiner kompakten Abmessungen und einfachen Kommunikation eignet sich das Modul für Bildungsprojekte und Designs auf Basis von Arduino und Raspberry Pi.
