Produktbeschreibung: SHT31-F - digitaler I2C Temperatur- und Feuchtigkeitssensor
Ein Sensor, mit dem Sie die Temperatur und Luftfeuchtigkeit der Luft bestimmen können. Es basiert auf der integrierten Sensorschaltung Sensirion SHT31-T. Es ist ein DFRobot-Produkt mit I2C -Kommunikation. Es funktioniert perfekt mit 3,3 V / 5 V Arduino, Micro: Bit, ESP32-Controllern. Sein Messbereich ist sehr groß. Für die Temperatur reicht er von -40 °C bis 125 °C (mit einer Messgenauigkeit von ± 0,2 °C) und für die Feuchtigkeitsmessung von 0 % bis 100 % rF (mit einer Genauigkeit von ± 2 % rF). Der Sensor verfügt über eine automatische Kalibrierung, deren Genauigkeit auf einem hohen Niveau liegt. Zudem verbraucht es wenig Energie und bleibt dennoch störunempfindlich. Die verbaute staubdichte IP67-Folie schützt das Modul zusätzlich vor äußeren Einflüssen.
Digitaler I2C Temperatur- und Feuchtigkeitssensor von DFRobot.

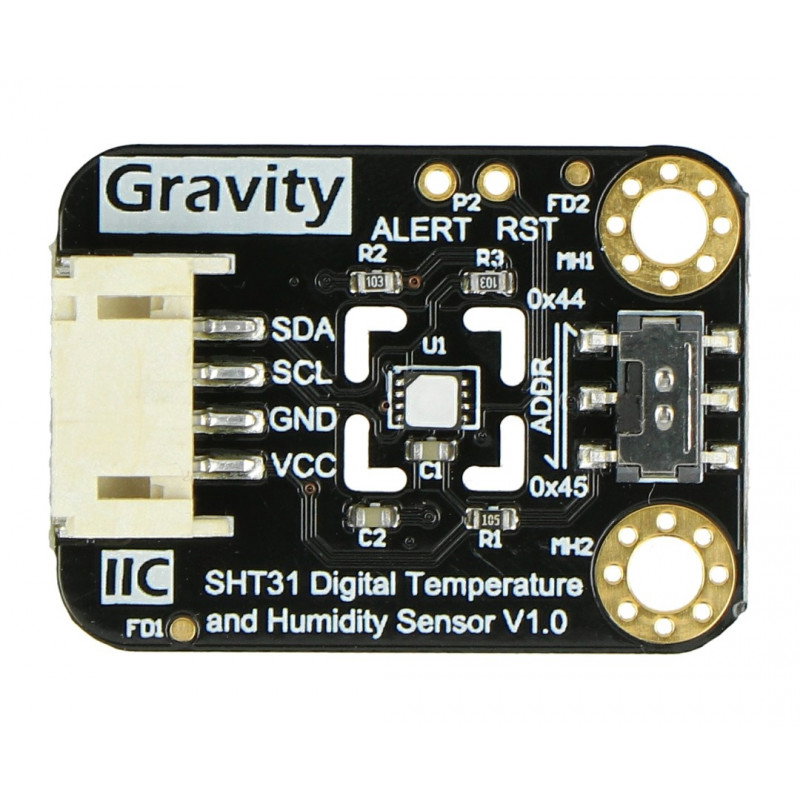

Die Pins des Moduls.
Sensorstifte

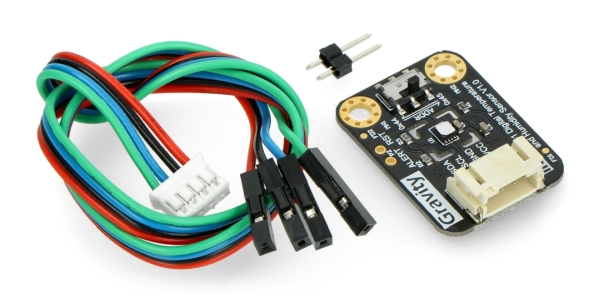

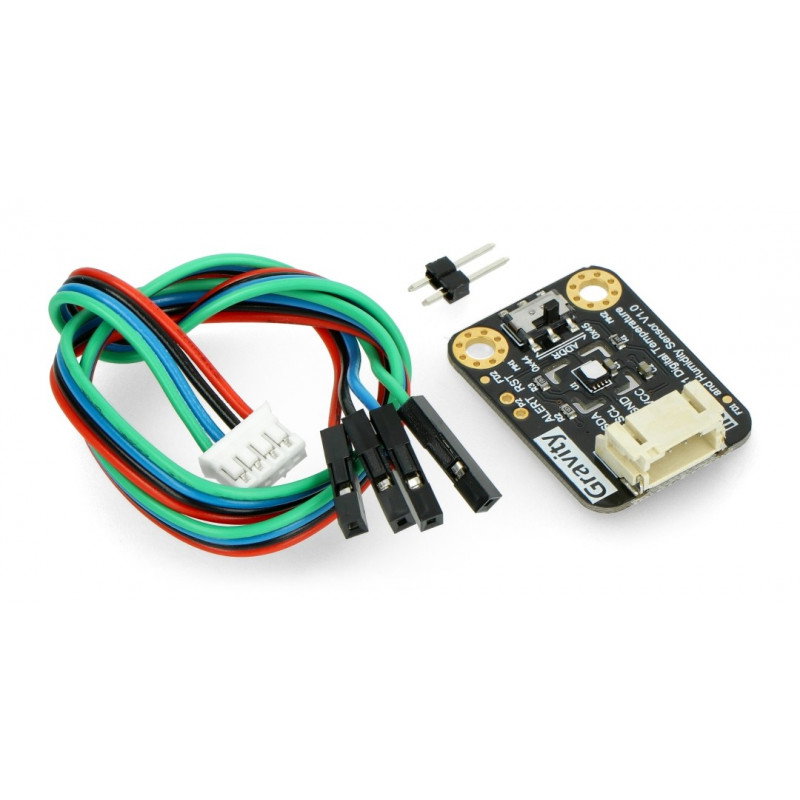

Das Modul ist mit speziellen Anschlussdrähten (Lötpads) ausgestattet, an denen Goldpin-Stecker angelötet sind - Raster 2,54 mm (im Set enthalten). Dank ihnen ist es möglich, das System mit einem Steckbrett oder mit der Hauptkomponente, z.B. Arduino , zu verbinden. Zusätzlich enthält das Set ein Verbindungskabel (Gravity-4P I2C / UART).
Das Produkt ist mit Arduino kompatibel Für Arduino-Anwender hat der Hersteller eine Bedienungsanleitung und eine Bibliothek mit einem Beispielprogramm vorbereitet. |
Beschreibung der Pinbelegung
| Stift | Beschreibung |
|---|---|
| VCC | Power-Pin. |
| Masse | Die Masse des Systems. |
| SCL | Die Taktleitung der I2C-Schnittstelle. |
| SDA | Datenleitung der I2C-Schnittstelle. |
| INT | Alarm- und Interrupt-Pin. |
| RST | Modul-Reset aktiviert mit Low-Zustand. |
SHT31-T Sensorspezifikation
- Arbeitsspannung: 3,3 V bis 5,5 V
- Arbeitsstrom: <1,5 mA
- Kommunikationsanschluss: Schwerkraft-I2C 4-polig
- Temperatur
- Messbereich: -40 °C bis 125 °C
- Genauigkeit: ± 0,2 ° C
- Feuchtigkeit
- Messbereich: 0 % rF bis 100 % rF
- Genauigkeit: ± 2 % RH von 0 % RH bis 90 % RH (bei 25 ℃)
- Kommunikation: I2C
- Außenmaße: 32 x 22 mm / 1,26 x 0,87 Zoll
- Befestigungslochgröße: 3 mm / 0,12 Zoll
- Befestigungslochabstand: 15 mm / 0,59 Zoll

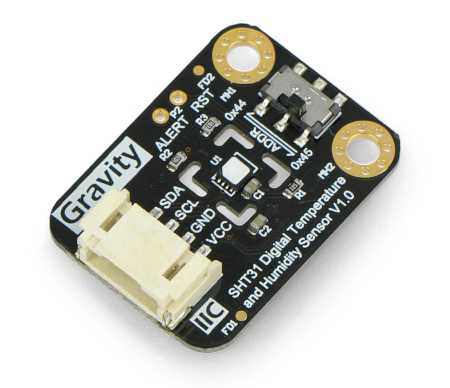

Ausgestattet mit dem SHT31-T-Chip.
