Produktbeschreibung: Wärmekamera HAT - IR-Wärmekamera-Modul für Raspberry Pi - 80 x 62 px, 45 FOV - USB C - Waveshare 25288
Das Infrarot-Wärmekameramodul bietet eine fortschrittliche Auflösung von 80 x 62 Pixeln und eine hybride Mikrobolometer- und Thermoelement-Pixeltechnologie, um die Temperaturverteilung von Objekten im Sichtfeld genau zu erfassen und zu analysieren. Ausgestattet mit einem USB-C-Anschluss ist es kompatibel mit Raspberry Pi, Windows-Computern und Android-Handys. Die Wärmekamera HAT ermöglicht die Erfassung der Infrarotverteilung von Objekten, die Umwandlung der Daten in Oberflächentemperaturen und die Erstellung von Wärmebildern. Das Modul bietet eine präzise Temperaturüberwachung von -20°C bis 400°C mit einer Genauigkeit von ± 2°C und einem Sichtfeld von 45° x 45°. Dank der Shutterless-Technologie ermöglicht das Modul einen kontinuierlichen Betrieb und überträgt Wärmebilder mit einer maximalen Rate von 25 Bildern pro Sekunde.

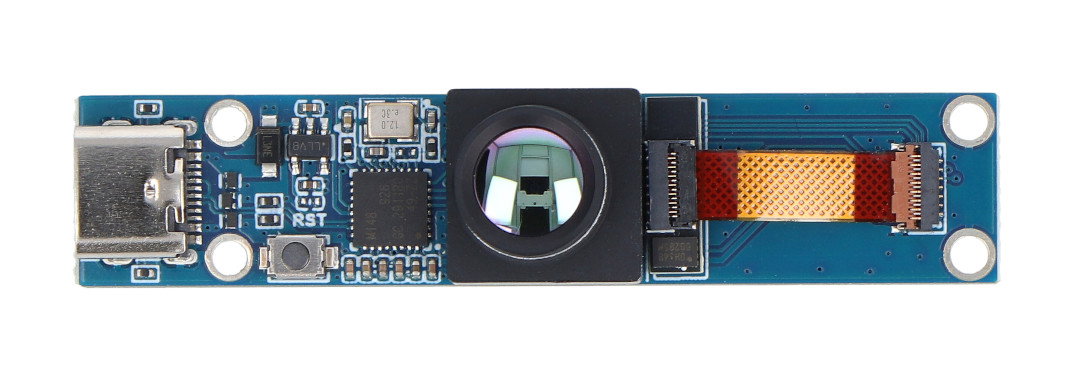

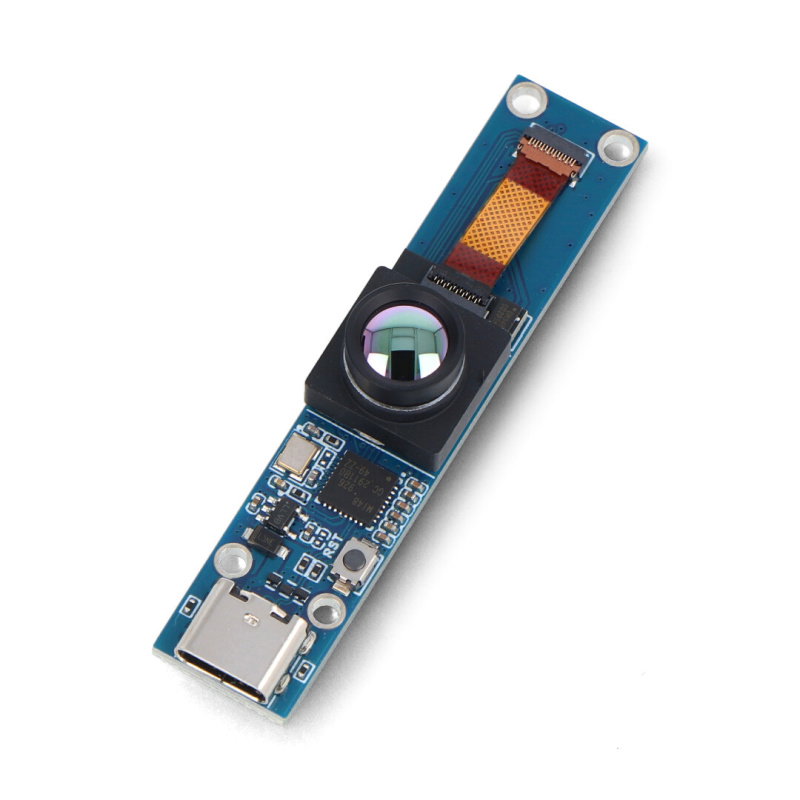

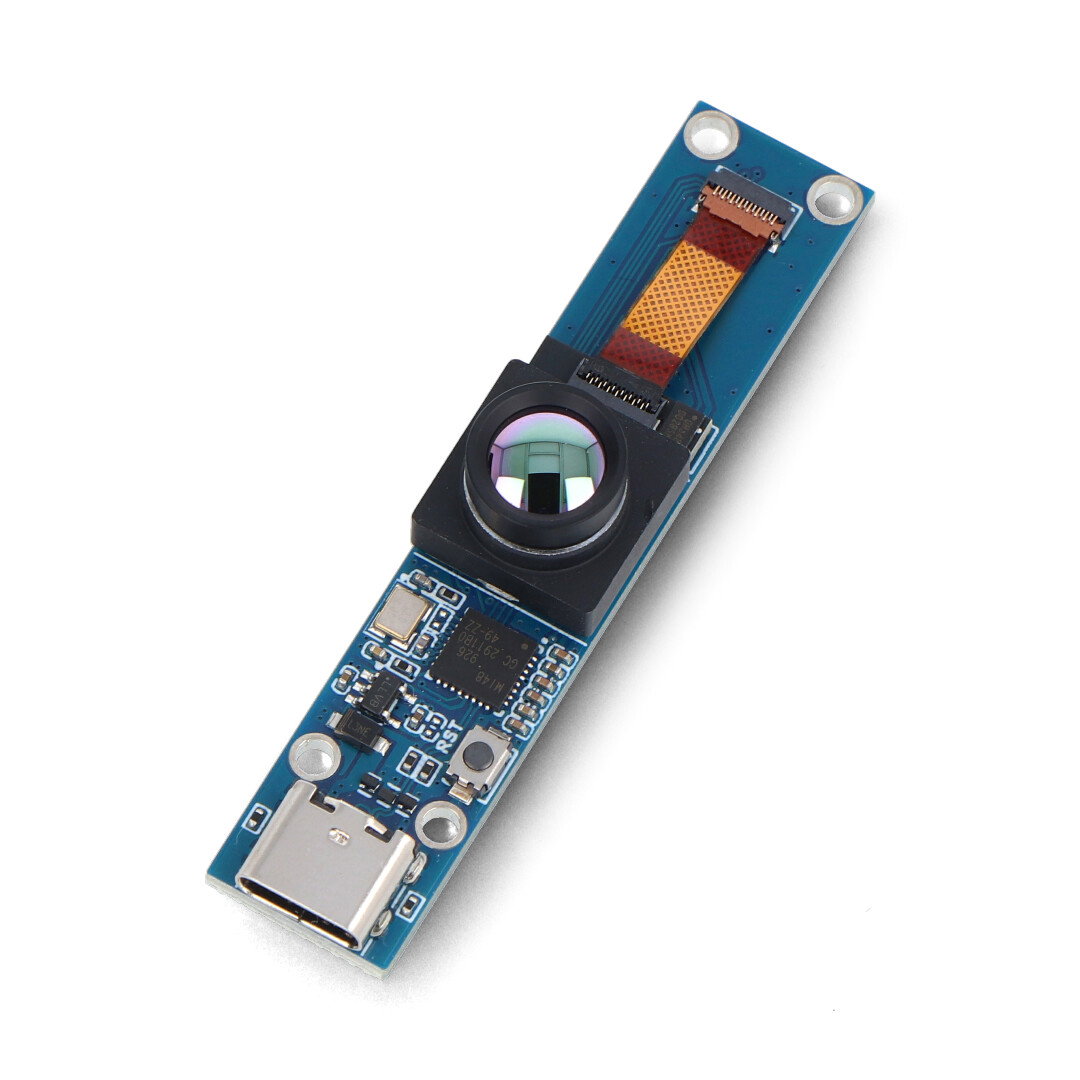

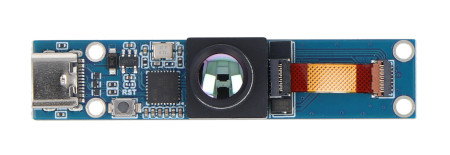

Wärmekamera HAT - IR-Wärmekamera-Modul für Raspberry Pi - 80 x 62 px, 45 FOV - USB C - Waveshare 25288.
Die Kamera bietet eine Auflösung von 80 x 62 px.
Hauptmerkmale des Moduls
- Verwendet hybride Mikrobolometer- und Thermoelement-Pixeltechnologie für hohe Bildqualität.
- Verfügt über eine 80 x 62-Pixel-Anordnung zur genauen Erkennung der Infrarotverteilung.
- Kein Shutter ermöglicht kontinuierlichen Betrieb und thermisches Videostreaming.
- Bietet geringes Rauschen und hohe Temperaturmessgenauigkeit mit einer rauschäquivalenten Temperaturdifferenz (NETD) von 150 mK.
- Unterstützt Thermovideo-Streaming mit einer maximalen Rate von 25 Bildern pro Sekunde (FPS).
- Sie bietet eine breite Palette von Anwendungen, darunter Temperaturüberwachung in Echtzeit, Wärmebildtechnik, intelligente Heim- und Industriesysteme, Temperaturkontrolle, Sicherheit und Temperaturanalyse kleiner Objekte.
- Unterstützung für Raspberry Pi, PC und Android-Telefone.
- Einfache Integration in eine Vielzahl von industriellen Anwendungen und intelligenten Kontrollsystemen.
Prinzip der Wärmebildkamera
Die Wärmebildkamera arbeitet nach dem Prinzip der Erkennung von Infrarotstrahlung, die von Objekten im Sichtfeld abgegeben wird. Sie verwendet eine Hybridtechnologie aus Mikrobolometer- und Thermoelementpixeln, die eine präzise Erfassung und Messung der Temperatur von Objekten ermöglicht. Die Thermoelement-Pixel zeichnen Temperaturänderungen auf, und das Mikrobolometer wandelt diese Daten in ein Wärmebild um. Da die Kamera keinen Verschluss hat, läuft sie kontinuierlich und ermöglicht so eine Temperaturüberwachung in Echtzeit. Das resultierende Wärmebild kann mit einer maximalen Rate von bis zu 25 Bildern pro Sekunde als Videostream übertragen werden, was eine Echtzeitanalyse und -steuerung von Industrieprozessen und anderen Anwendungen ermöglicht, die eine präzise Temperaturüberwachung erfordern.
Das Gerät ist in der Lage, die Infrarotverteilung von Objekten zu erkennen, die Daten in Oberflächentemperaturen umzuwandeln und Wärmebilder zu erzeugen.
Anschluss des Moduls an den Raspberry Pi 5.
Anwendungen des Wärmebildkamera-Moduls
- Temperaturüberwachung in Echtzeit: Das Modul ermöglicht eine kontinuierliche Temperaturüberwachung unter verschiedenen Bedingungen, was in industriellen Prozessen, der Automatisierung, der Qualitätskontrolle und vielen anderen Bereichen nützlich ist.
- ThermischeDiagnostik: Dank seiner Fähigkeit, Wärmebilder zu erzeugen, wird das Modul in der thermischen Diagnostik eingesetzt, um beispielsweise Fehler in elektrischen Installationen, HLK-Anlagen oder Gebäuden zu erkennen.
- Sicherheit und Kontrolle: Der Einsatz einer Wärmebildkamera zur Temperaturüberwachung kann bei einer Vielzahl von Anwendungen zur Sicherheit beitragen, z. B. bei der Branderkennung, der Kontrolle von Personenströmen in öffentlichen Gebäuden oder der Erkennung von Gaslecks.
- Industrie: In der Industrie kann eine Wärmebildkamera zur Überwachung von Produktionsprozessen, zur Erkennung von Hitze- oder Kälteproblemen und zur Kontrolle der Produktqualität eingesetzt werden.
Technische Daten der Wärmebildkamera HAT
- Versorgungsspannung: 5 V
- Messbereich: -20°C bis 400°C
- Messgenauigkeit: +/- 2°C (Umgebungstemperatur von 10°C bis 70°C)
- FoV Sichtfeld: 45° x 45°
- IR-Matrix: 80 x 62
- Stromverbrauch: 61 mA bei 5 V
- Wellenlängenbereich: 8 μm bis 14 μm
- Bildrate: 25 FPS
- Betriebstemperatur: -20°C bis 85°C
- Abmessungen: 62 x 13 mm

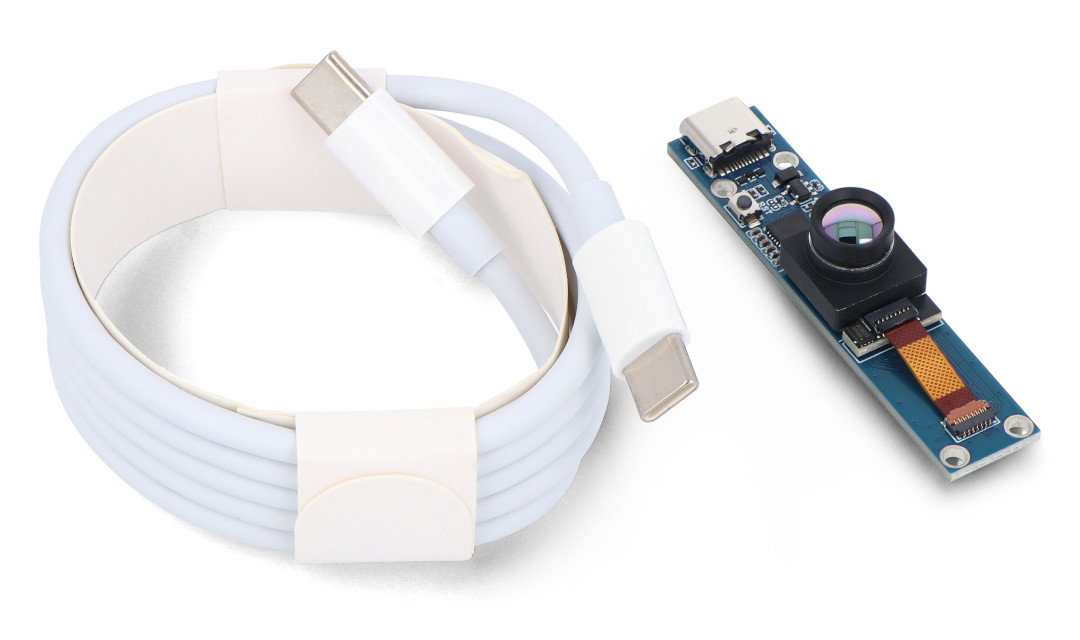

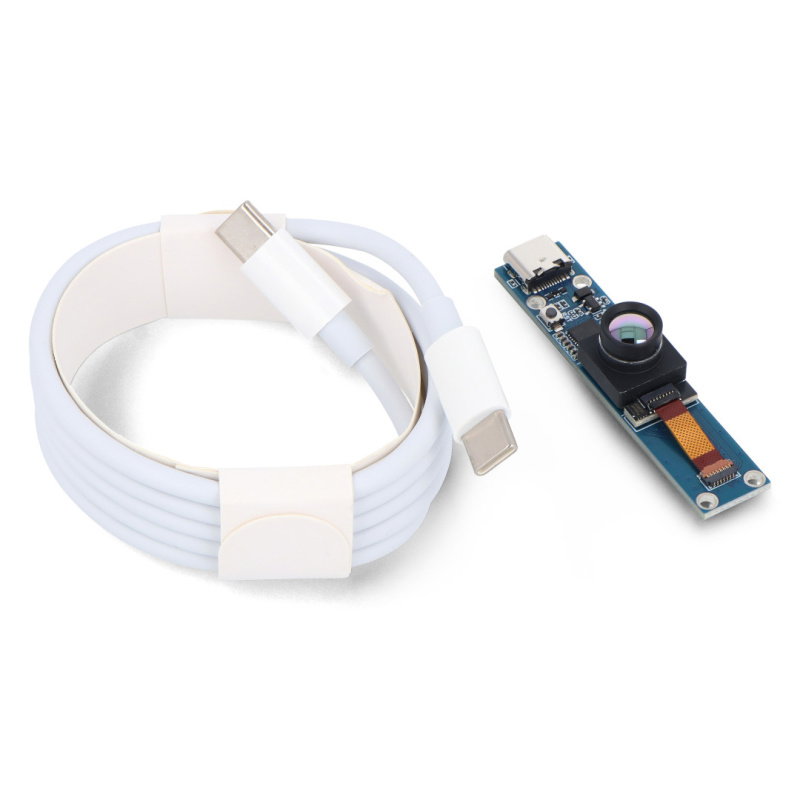

Inhalt des Kits.
