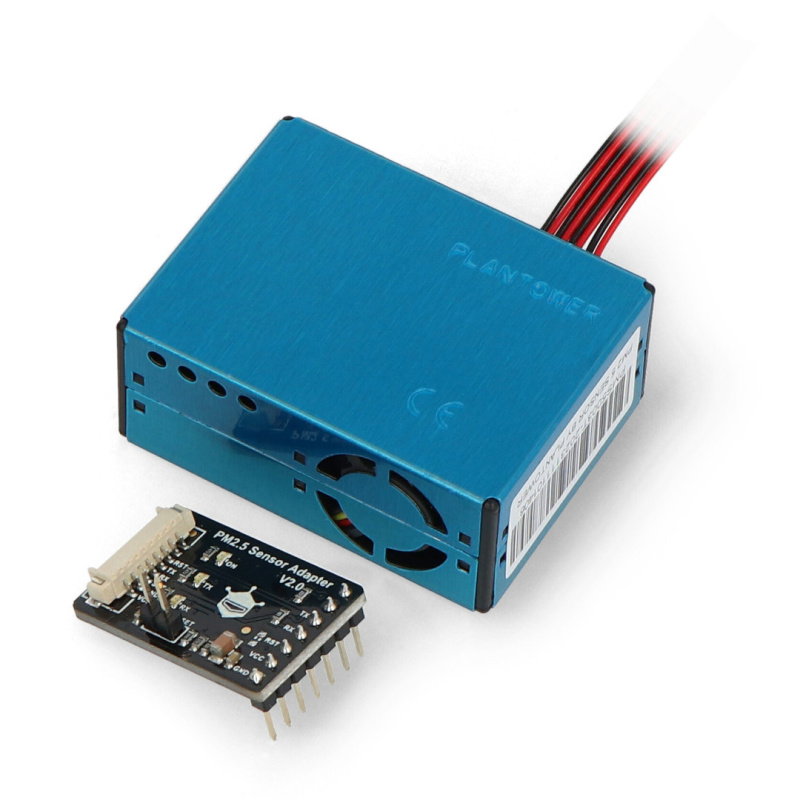

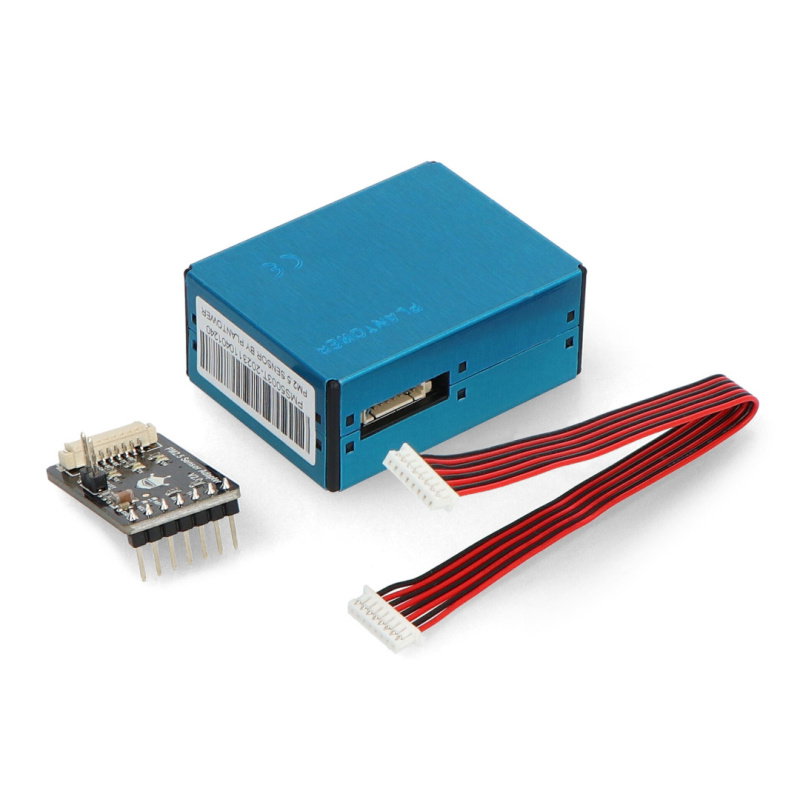

Produktbeschreibung: Staub-/Luftverschmutzungssensor, Temperatur, Feuchtigkeit - PMS5003T - DFRobot SEN0233
Ein multifunktionaler Sensor, der nicht nur die Konzentration von PM10, PM2.5 und PM1.0 prüft, sondern auch Temperatur und Feuchtigkeit misst. Der Sensor liefert genaue Daten, die zur Verbesserung der Luftqualität in Innenräumen verwendet werden können. Das Gerät kommuniziert über den UART, was eine einfache Integration mit Arduino und STM32 ermöglicht.
Funktionsprinzip
Für einen solchen Sensor wird das Prinzip der Laserstreuung von luftgetragenen Partikeln verwendet, gefolgt von einer vollständigen Sammlung des gestreuten Lichts und schließlich der Gewinnung der Streulichtkurve. Gleiche Partikeldurchmesser und Partikelanzahl bei unterschiedlichem Volumendurchmesser werden von einem Mikroprozessor basierend auf der MIE-Theorie berechnet. Unten ist ein Diagramm des Sensorbetriebs.
Sensorstifte
Der Sensor ist mit dem Arduino-Modul kompatibel und verfügt über serielle UART-Kommunikationsstifte
| Nein |
STIFT |
Beschreibung |
|---|---|---|
|
PIN1 |
VCC | Versorgungsspannung 5V |
|
PIN2 |
Masse | Die Masse des Systems |
|
PIN3 |
EINSTELLEN | Der High-Pegel ist der normale Arbeitszustand, der Low-Pegel ist der Schlafmodus - es arbeitet mit einer Spannung von 3,3 V |
|
PIN4 |
RXD | Serieller Anschluss - arbeitet mit einer Spannung von 3,3 V |
|
PIN5 |
TXD | Serieller Anschluss - arbeitet mit einer Spannung von 3,3 V |
|
PIN6 |
Zurücksetzen | Signalreset - arbeitet mit einer Spannung von 3,3 V |
|
PIN7 |
NC | Es sollte unverbunden bleiben |
|
PIN8 |
NC | Es sollte unverbunden bleiben |
Technische Spezifikation des Sensors
- Versorgungsspannung: 5V
- Strom: 100 mA
- Ruhestrom: ≤ 200 uA
- Schnittstellenpegel: L <0,8 V / 3,3 V, H> 2,7 V / 3,3 V
- Partikelmessbereich:
- von 0,3 bis 1,0 μm
- von 1,0 bis 2,5 μm
- von 2,5 bis 10 μm
- Partikelzählgenauigkeit: 50 % / 0,3 μm, 98 % / 0,5 μm
- Partikelbereich: PM2,5-Standard von 0 bis 500 μg / m
- Genauigkeit der Partikelmessung: bis zu 1 µg / m³
- Maximaler Partikelkohäsionsfehler: ± 10% - von 100 bis 500 μg / m³, ± 10 μg / m³ - von 0 bis 100 μg / m³
- Maximaler Temperaturbereich: 0 bis 99 ℃
- Temperaturgenauigkeit: bis zu 0,1 ℃
- Maximaler Temperaturmessfehler: ± 0,5 ℃
- Maximaler Bereich der Feuchtigkeitsmessung: 0 bis 99 %
- Genauigkeit der Feuchtigkeitsmessung: 0,1 %
- Maximaler Feuchtigkeitsmessfehler: ± 2 %
- Gesamtreaktionszeit: ≤ 10 s
- Arbeitstemperatur: -10 bis 60 ℃
- Arbeitsfeuchtigkeit: 0 bis 99 %
- Abmessungen: 50 x 38 x 21 mm
PMS5003T - Multifunktionssensor
Der PMS5003T ist ein multifunktionaler Sensor, der nicht nur zur Erfassung der Partikelkonzentration, sondern auch zur Messung von Temperatur- und Feuchtigkeitswerten geeignet ist. Als Partikelkonzentrationssensor kann er zur Messung der Anzahl der in der Luft schwebenden Partikel mit einem Laser verwendet werden.
Anwendungen des Sensors PMS5003T
Der Sensor kann in eine Vielzahl von Messgeräten zur Prüfung von Umweltparametern in der Luft sowie in andere Instrumente zur Bewertung von Umweltverschmutzungsparametern eingesetzt werden, um die erforderlichen Messdaten in Echtzeit zu liefern. Der Vorteil des Multifunktionssensors PMS5003T liegt in seiner Fähigkeit, Partikel mit einem Durchmesser von 0,3µm und mehr zu erkennen. Der angebotene Sensor PMS5003T ist ideal für die Messung von Staub/Luftverschmutzung, Temperatur und Feuchtigkeit.
