Produktbeschreibung: Grove Creator Kit - γ - 40 Grove-Module für Arduino
Dieses Set besteht aus 40 Modulen und Kabeln mit Grove-Schnittstelle . Es richtet sich an Bastler jeden Alters , unabhängig von ihren Vorkenntnissen im Umgang mit Elektronik. Alle enthaltenen Module sind mit Arduino und Arduino-kompatiblen Boards kompatibel, sofern das entsprechende Grove Base Shield (nicht im Lieferumfang enthalten) verwendet wird.

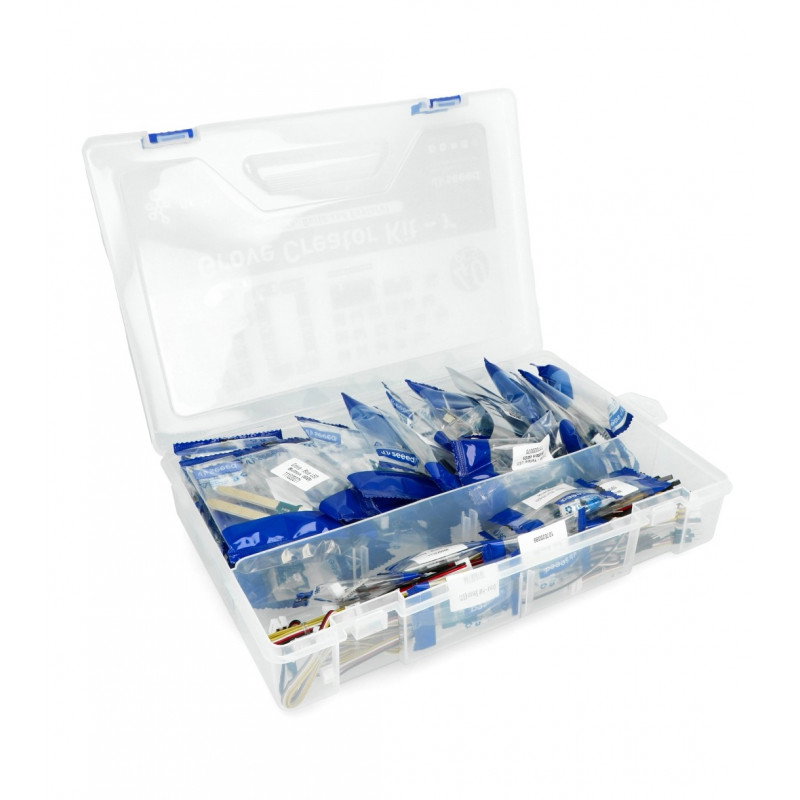

Der Inhalt des Sets befindet sich in einem praktischen Behälter.
Aufmerksamkeit! Das Set enthält weder ein Arduino-Board noch ein Base Shield . Diese können separat in unserem Shop erworben werden. Der Basisschild ist nicht erforderlich, erleichtert aber die Verwendung der Module. |
Hainsystem
Grove ist ein 4-poliger Stecker (Stromversorgung, Masse und Signal) zum Verbinden von Modulen mit einem Base Shield für Arduino oder Raspberry Pi. Das Grove-System ermöglicht das schnelle und sichere Verbinden von Modulen über ein spezielles Kabel, ohne dass man sich Gedanken über eine falsche Verdrahtung der Platine mit dem Shield machen muss. So lassen sich Projekte ohne Löten oder Steckplatinen realisieren . Die Montage ähnelt der von Legosteinen . Für die Verwendung von Modulen mit dieser Schnittstelle werden ein passendes Kabel und ein Seeeduino- Mainboard oder ein Base Shield für Arduino benötigt.
Hauptmerkmale des Creator Kits
- Kompatibel mit Arduino Uno
- Ein reichhaltiges Handbuch
- Praktischer Organizer
- Zahlreiche Beispiele und Anleitungen
- Perfekt als Geschenk
- Kein Löten erforderlich
Der Hauptvorteil des Grove-Systems liegt in der Vereinheitlichung der Anschlüsse. In der Praxis bedeutet dies, dass bei unzureichender Anzahl an Modulen im Set jederzeit ein anderer Sensor aus dem umfangreichen Grove-Sortiment ausgewählt und mithilfe spezieller Grove-Kabel an die Basisplatine angeschlossen werden kann.

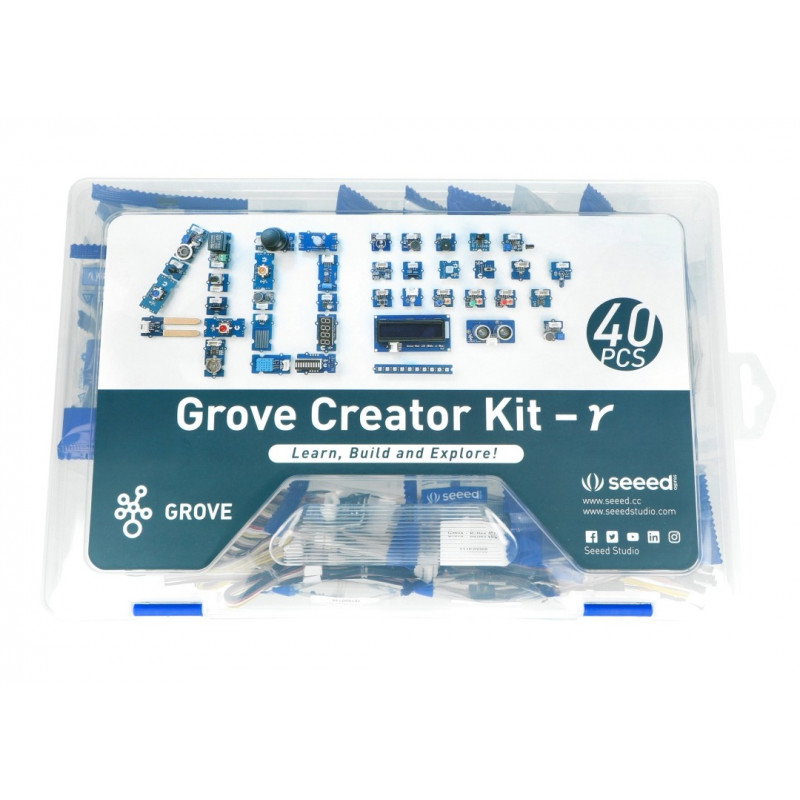

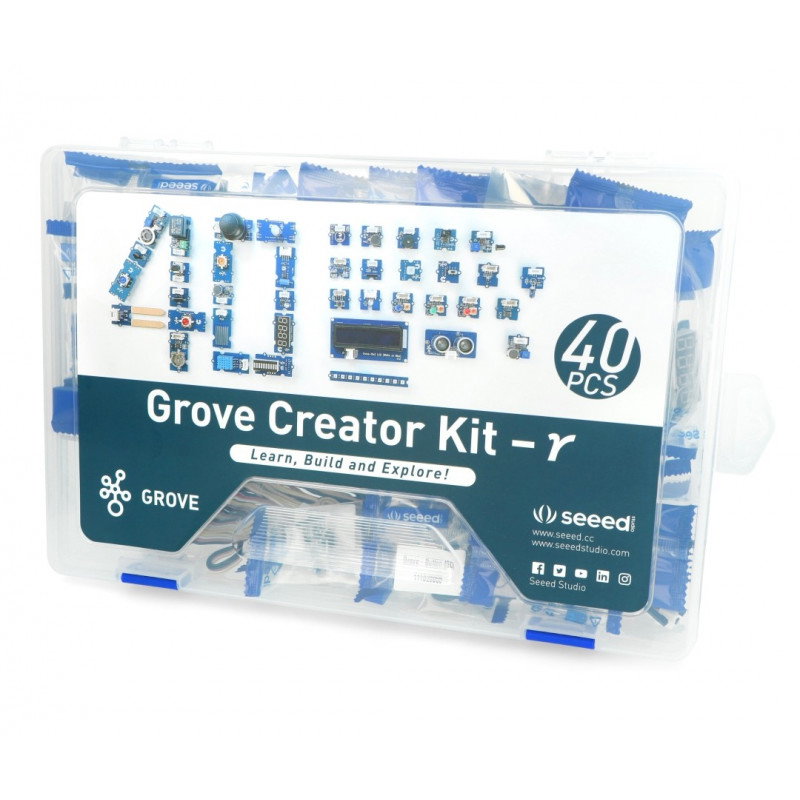

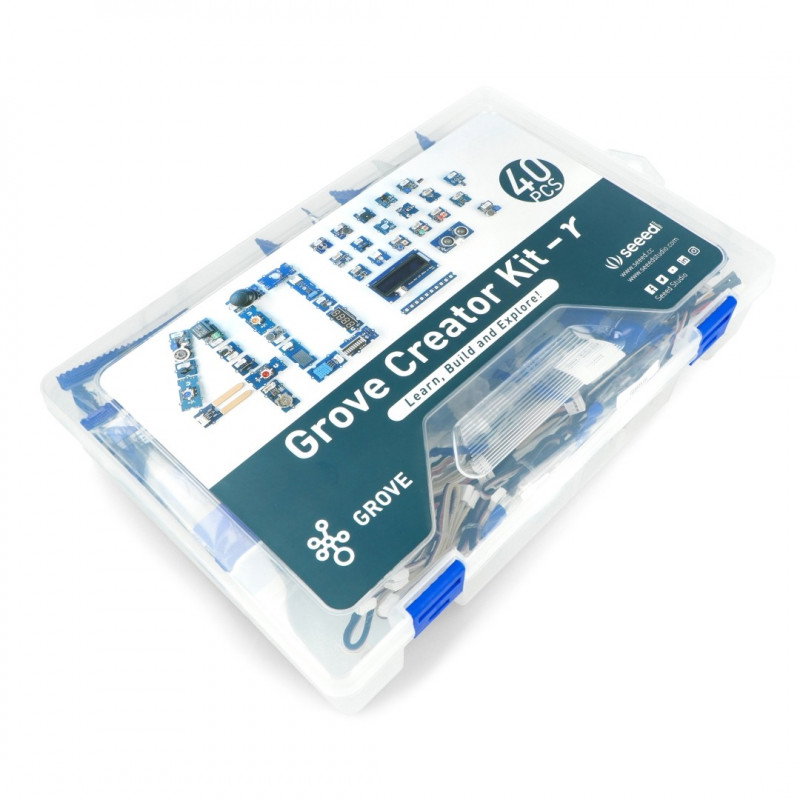

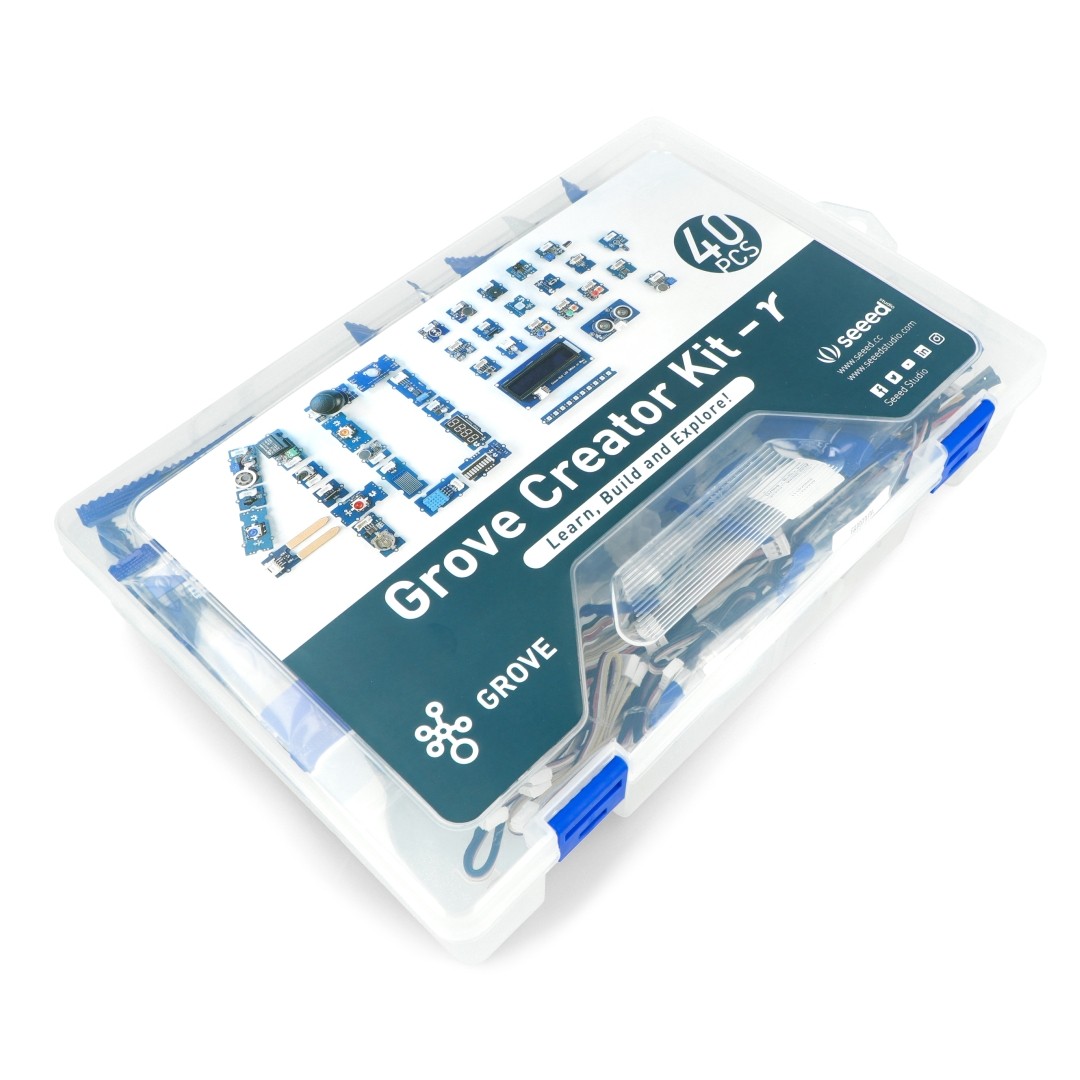

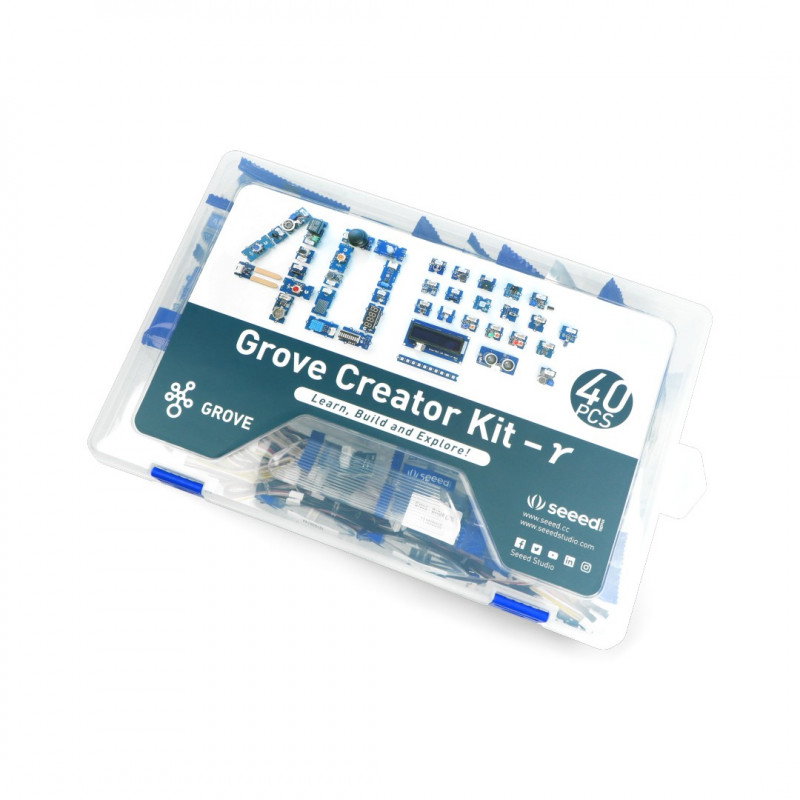

Set mit 40 Grove-Modulen - Creator Kit γ .
Dieses Kit ist kompatibel mit Arduino , Raspberry Pi und micro:bit. |
| Das Handbuch kann auch in polnischer Sprache heruntergeladen werden. |
Inhalt des Sets
Das Set umfasst 40 Elemente, die Beschreibung der einzelnen Module finden Sie in der Tabelle.
| NEIN. | Foto | Beschreibung |
|---|---|---|
| 1 |  | Vibrationsmotor + Modul - Modul mit Miniatur-Gleichstrommotor. |
| 2 |  | Analoger NTC-Temperatursensor – ein analoger Sensor, kompatibel mit Arduino und Raspberry Pi. Er wird mit einer Spannung von 3,3 V bis 5 V betrieben und kann Temperaturen von -40 °C bis 125 °C mit einer Genauigkeit von 1,5 °C messen. |
| 3 |  | Ein digitales 3-Achsen-Beschleunigungssensormodul auf Basis des MMA76600FC-Chips mit I2C-Schnittstelle. Es kann Lageänderungen und Gesten erkennen. |
| 4 |  | Schiebeschaltermodul – Ein Modul mit Schiebeschalter. Betrieb mit einer Spannung von 3,3 V bis 5 V. |
| 5 |  | IR 38kHz 940nm Infrarotempfänger - ein Infrarotempfänger, der mit einer Frequenz von 38 kHz und einer Spannung von 3,3 V bis 5,0 V arbeitet. |
| 6 |  | Bodenfeuchtesensor/Sonde – Analog – Ein Sensor zur Bestimmung des Bodenfeuchtegehalts. Er wird mit einer Spannung von 3,3 V bis 5 V betrieben. Das Ausgangssignal ist eine analoge Spannung, die mit steigendem Feuchtigkeitsgehalt zunimmt. |
| 7 |  | IR 940nm Infrarotsender – Ein Infrarotsender, der Licht mit einer Wellenlänge von 940 nm aussendet. Er arbeitet mit einer Spannung von 3,3 V bis 5,0 V. Der Sensor sendet ein Signal über eine Entfernung von bis zu 10 m. |
| 8 |  | Digitaler Flammensensor 760–1100 nm – ein Sensor zur Branderkennung. Betriebsspannung: 4,75 V bis 5,3 V. Erfassungsbereich: 760 nm bis 1100 nm. |
| 9 |  | Mini-PIR-Bewegungsmelder – die Objekterkennung erfolgt digital durch ein High-Signal am SIG-Pin. Die Reichweite des Sensors beträgt 2 m. |
| 10 |  | Modul mit roter LED – die LED leuchtet, wenn der Signalpin auf High-Pegel geschaltet wird. Zusätzlich verfügt die Platine über ein Potentiometer zur Steuerung der LED-Helligkeit. |
| 11 | | Lineares Drehpotentiometer mit 10 kΩ – oberer Anschluss – lineares Drehpotentiometer mit 10 kΩ. Drehbereich: 300°. |
| 12 |  | Ultraschall-Distanzsensor 3-350 cm – Ultraschallsensor, der im Bereich von 3 cm bis 350 cm arbeitet. Betrieb mit 5 V. |
| 13 |  | Drucktaster mit Hintergrundbeleuchtung – Blau – Modul mit einem Taster mit blauer LED. Betriebsspannung: 3,3 V bis 5 V. |
| 14 |  | 2x16 I2C weiß-blaues LCD-Display mit Hintergrundbeleuchtung - monochromatisches 2 x 16 Zeichen LCD-Display mit heller Hintergrundbeleuchtung. |
| 15 |  | Daumen-Joystick mit Knopf – Modul mit Platine – Ein Modul mit einem Joystick, ähnlich den analogen Geräten in Gamecontrollern. Er kann Bewegungen in zwei Richtungen erkennen und verfügt über einen Knopf, der durch Drücken des Knopfes aktiviert wird . |
| 16 |  | Der Schallsensor LM386 ist ein Modul, das auf dem LM386-Schaltkreis und einem Elektretmikrofon basiert. Er kann mit einer Spannung von 4 V bis 12 V betrieben werden. |
| 17 |  | DHT11 Temperatur- und Feuchtigkeitssensor – Der DHT11-Sensor misst Temperatur und Feuchtigkeit. Das Ausgangssignal ist digital. Der Messbereich liegt zwischen 0 °C und 50 °C für die Temperatur und zwischen 20 % und 90 % relativer Luftfeuchtigkeit . |
| 18 |  | Das Relaismodul v1.2 ermöglicht die Steuerung von Aktoren durch Ein- oder Ausschalten der Stromversorgung. Für den ordnungsgemäßen Betrieb benötigt es eine 5-V-Stromversorgung und ein digitales Steuersignal. |
| 19 |  | Mehrfarbige LED – ein Modul mit einer LED, die Licht in mehreren Farben ausstrahlen kann. |
| 20 |  | Neigungssensor – ein einfacher Neigungssensor mit digitalem Ausgang. Er wird mit einer Spannung von 3,3 V bis 5 V betrieben. |
| 21 |  | LM358 Umgebungslichtsensor v1.2 – Der Sensor misst die Lichtintensität und sendet ein analoges Spannungssignal an den Arduino zurück. Der Messbereich liegt zwischen 1 Lux und 350 Lux. Die Versorgungsspannung beträgt 5 V. |
| 22 |  | RGB LED v2.0 - Modul mit RGB-Diode - ermöglicht die Steuerung der RGB-Diode über die digitalen Pins des Mikrocontrollers. |
| 23 |  | Drucktaster mit Hintergrundbeleuchtung – Rot – Modul mit einem Taster mit roter LED. Betriebsspannung: 3,3 V bis 5 V. |
| 24 |  | Regen-/Wassersensor – ein Sensor zur Erkennung von Wasser und dessen Menge. Er wird mit 5 V betrieben. |
| 25 |  | Drucktaster mit Hintergrundbeleuchtung – Gelb – Modul mit einem Taster mit gelber LED. Betriebsspannung: 3,3 V bis 5 V. |
| 26 |  | SW-420 Vibrationssensor – im Ruhezustand gibt der Sensor ein konstantes High-Signal aus; bei Vibrationserkennung wechselt es auf Low. Die Empfindlichkeit lässt sich über das Potentiometer auf der Platine einstellen. |
| 27 |  | LED-Anzeigeleiste – 10-Segment – Rot/Gelb/Grün – Modul mit MY9221-Chip und 10-Segment-Anzeige. Kann als Temperatur- oder Füllstandsanzeige verwendet werden. |
| 28 |  | Ein Lautsprecher mit digitaler Schnittstelle ist ein Gerät, das über ein PWM-Signal gesteuert wird. Er kann als einfacher Summer fungieren oder Musik abspielen. Die Lautstärke wird über ein eingebautes Potentiometer eingestellt. |
| 29 |  | 4x 7-Segment-Anzeigemodul – digitale Schnittstelle – Modul mit einer vierstelligen 7-Segment-Anzeige. Ermöglicht die Anzeige von vier Ziffern mit Doppelpunkt und einigen Buchstaben in Rot. |
| 30 |  | DS1307 I2C Echtzeituhr – Modul mit einer DS1307 Echtzeituhr, deren Stromversorgung über eine CR1225-Rundbatterie (nicht im Lieferumfang enthalten) erfolgt . Sie ermöglicht das Ablesen der Uhrzeit (Stunde, Minute, Sekunde) sowie des Datums (Monat, Tag, Jahr). |
| 31 |  | RGB-LED-Streifen 10 x WS2813 Mini 3535 - ein Streifen bestehend aus 10 einzeln ansteuerbaren WS2813 Mini 3535 RGB-LEDs mit integriertem Controller. |
| 32 |  | Aktives Summermodul – das Modul gibt einen Dauerton von sich, wenn das Signal hoch ist. Mithilfe von PWM kann es verschiedene Töne und Effekte erzeugen. |
| 33 |  | RS-06WD Reflexionssensor v1.1 - Modul ausgestattet mit dem RS-06WD Reflexionssensor . Es besteht aus einer Infrarot-Leuchtdiode und einem hochempfindlichen Fototransistor. Die Stromversorgung erfolgt über 5 V. |
| 34 |  | Magnetschalter – der Sensor kann durch einen Elektromagneten oder einen Permanentmagneten aktiviert werden. Stromversorgung: 5 V. |
| 35 |  | Das Modul mit dem Taster - p verfügt über einen eingebauten Taster und einen Pull-Down-Widerstand. |
| 36 |  | Blaues LED-Modul – Ein Modul mit einer blauen LED. Die LED leuchtet, wenn der Signalpin auf High-Pegel geschaltet wird. Zusätzlich befindet sich auf der Platine ein Potentiometer zur Steuerung der LED-Helligkeit. |
| 37 |  | Hall-/Magnetfeldsensor – ein Modul basierend auf dem Sensor A1101. Er ermöglicht die Magnetfelderkennung und wird mit einer Spannung von 3,8 V bis 24 V betrieben. |
| 38 |  | TTP223-B-Touch-Taste – kapazitiver Berührungssensor basierend auf dem TTP223-B-Modul. Die Stromversorgung erfolgt mit einer Spannung von 2 V bis 5,5 V. |
| 39 |  | Grünes LED-Modul – Ein Modul mit einer grünen LED. Die LED leuchtet, wenn der Signalpin auf High-Pegel geschaltet wird. Zusätzlich befindet sich auf der Platine ein Potentiometer zur Steuerung der LED-Helligkeit. |
| 40 |  | Der Schallsensor LM2904 ist ein Modul, das auf dem LM2904-Schaltkreis und einem Mikrofon basiert. Er kann mit einer Spannung von 3,5 V bis 10 V betrieben werden. Das Ausgangssignal ist ein analoges Signal. Der Sensor erfasst die Intensität des Umgebungsgeräuschs. |
| 41 |  | Grove-Kabelsatz – Kabel, die mit einem Grove-Stecker, einer Grove-Buchse und einem Grove-Stecker ausgestattet sind. |
| Wir empfehlen außerdem weitere Sensoren und Module aus der Grove-Serie . |
Video
Der Hersteller bietet außerdem Videoanleitungen in englischer Sprache an.
Grove Creator Kit – Gamma – Set mit 40 Grove-Modulen für Arduino
Das fantastische Grove Creator Kit ist die perfekte Alternative zum Einzelkauf mehrerer Grove-Module. Mit einem Kauf erhalten Sie garantiert 40 Arduino-kompatible Module.
Der Inhalt des Grove Creator Kit Gamma wurde so konzipiert, dass er eine vollständige Palette universeller Komponenten bietet, die sowohl für Anfänger als auch für fortgeschrittene Anwender geeignet sind.
Grove Creator Kit Gamma – von einfachen Lautsprechern bis hin zu fortschrittlichen Hall-Sensoren
Das Grove Creator Kit Gamma, ein 40-Modul-Kit für Arduino, enthält die wichtigsten und vielseitigsten Komponenten. Es umfasst verschiedene Lautsprecher, ein Dutzend Funktionsmodule (z. B. Schalter, Tasten), umfangreiche LED-Beleuchtungsmodule und physikalische Sensoren.
Dazu gehören ein Hall-Effekt-Sensor, ein Luftdichtesensor, Brandmelder, Lichtsensoren, Temperatursensoren und Feuchtigkeitssensoren. Das Kit enthält außerdem ein Grove-Infrarot-Emittermodul und ein digitales Beschleunigungsmessermodul. Jeder Arduino-Fan, der sein Board um zahlreiche neue Funktionen erweitern möchte, sollte sich das Grove Creator Kit genauer ansehen!
