Index: MOD-06551
EAN: 5904422359799

Relaismodul 2 Kanäle H/L mit Optoisolation - 10A/250VAC Kontakte - 5V Spule

5.00
9 Bewertungen

Das Modul ist mit zwei Relais SRD-05 mit einer Spule ausgestattet, die mit einer Spannung von 5 V mit optischer Isolierung der Eingangs- und Befestigungslöcher versorgt wird. Das System ermöglicht es Ihnen, die Aktuatoren über die Mikrocontroller-Ports oder ein beliebiges Entwicklungskit über den niedrigen oder hohen Zustand zu steuern - ausgewählt mit einem Jumper.

Preis:
Nettopreis:
Menge

Über 500.000 Kunden vertrauen uns bereits. Bei uns erhalten Sie:



Versand noch am selben Tag bei Produkten mit der Kennzeichnung „Versand in 24 h“



eigener Service in Polen



30 Tage Rückgaberecht und kostenlose Lieferung in Polen ab 500 PLN



4,9/5 bei TrustMate und 4,9/5 bei Google (fast 4.000 Bewertungen)



Rechnung mit MwSt., Leasing und Ratenzahlung für Unternehmen

Für Unternehmen



individuelles Angebot bei größeren Mengen



Rechnung mit ausgewiesener MwSt.

Für Schulen und Hochschulen



Bestellungen auf Angebotsanfrage



Hilfe bei der Auswahl von Sets für Ihr Labor

Produktbeschreibung: Relaismodul 2 Kanäle H / L mit Optoisolation - Kontakte 10 A / 250 V AC

Das Modul ermöglicht es Ihnen, die Aktoren, die Strom bis zu 10 A verbrauchen , über die Mikrocontroller -Ports oder ein beliebiges Entwicklungskit, z . Die Optoisolation trennt das Steuersignal von dem Teil, der sich auf die Stromversorgung des Relais bezieht, und gewährleistet so die Sicherheit des Betriebs des Steuersystems.

Verbindung

Für einen ordnungsgemäßen Betrieb reicht es aus, die Stromversorgung der Relaisspule und das digitale Steuersignal anzuschließen. Leitungen sind ARK-Schraubverbinder , mit denen Sie beliebige Drähte mit entfernter Isolierung an den Enden verbinden können.

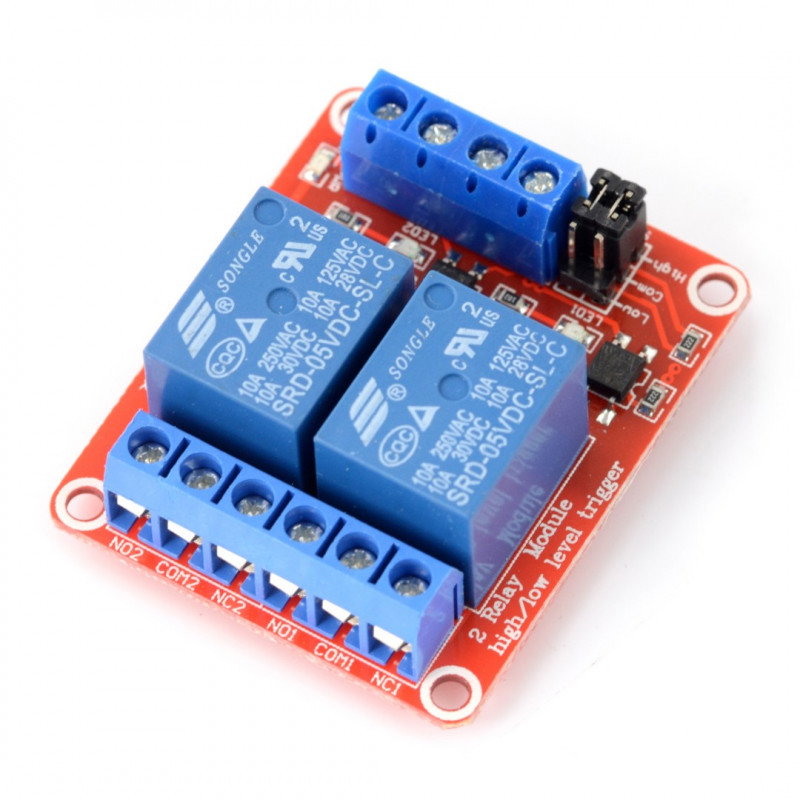

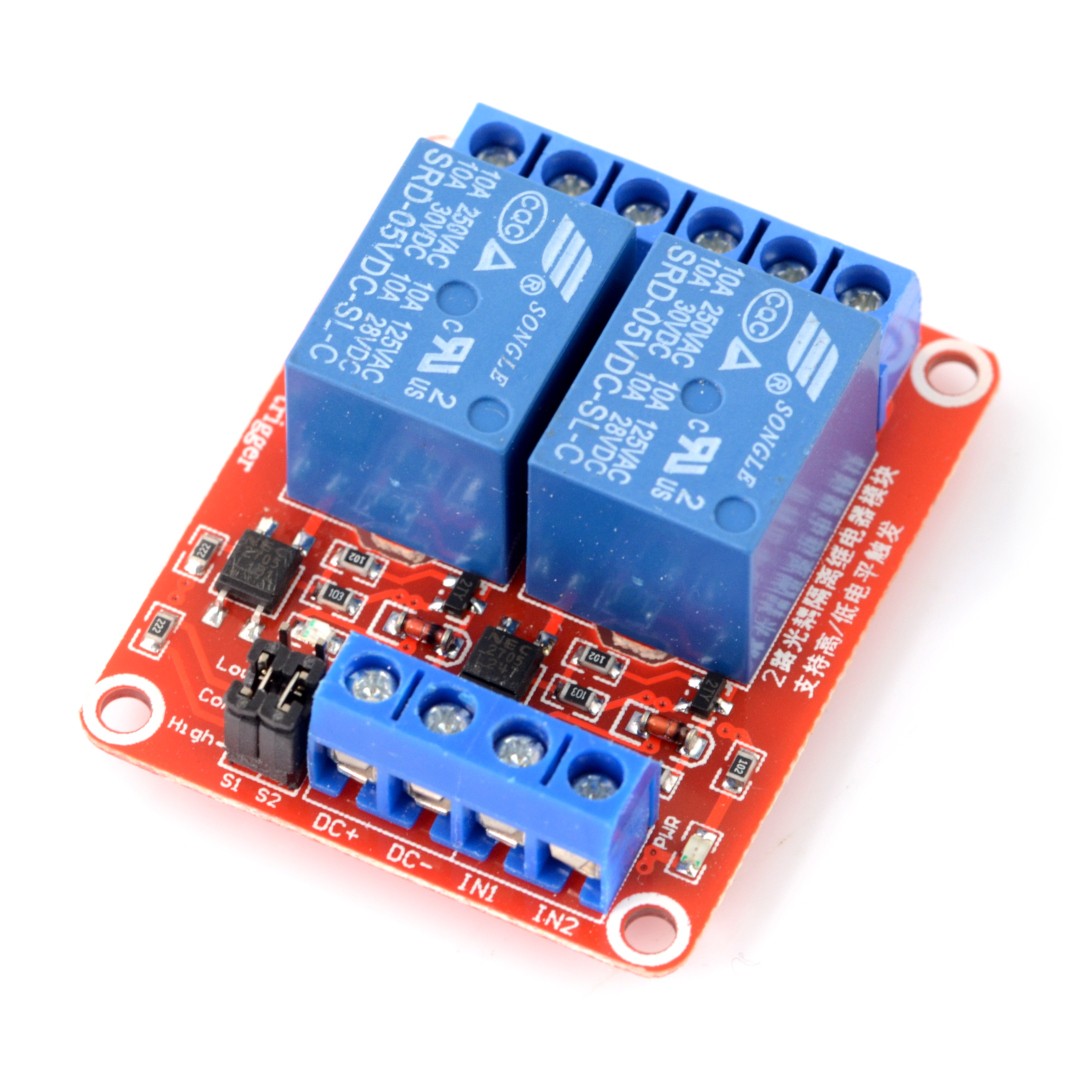

Relaismodul 2 Kanäle H / L mit Optoisolation

Relaismodul 2 Kanäle H / L mit Optoisolation.

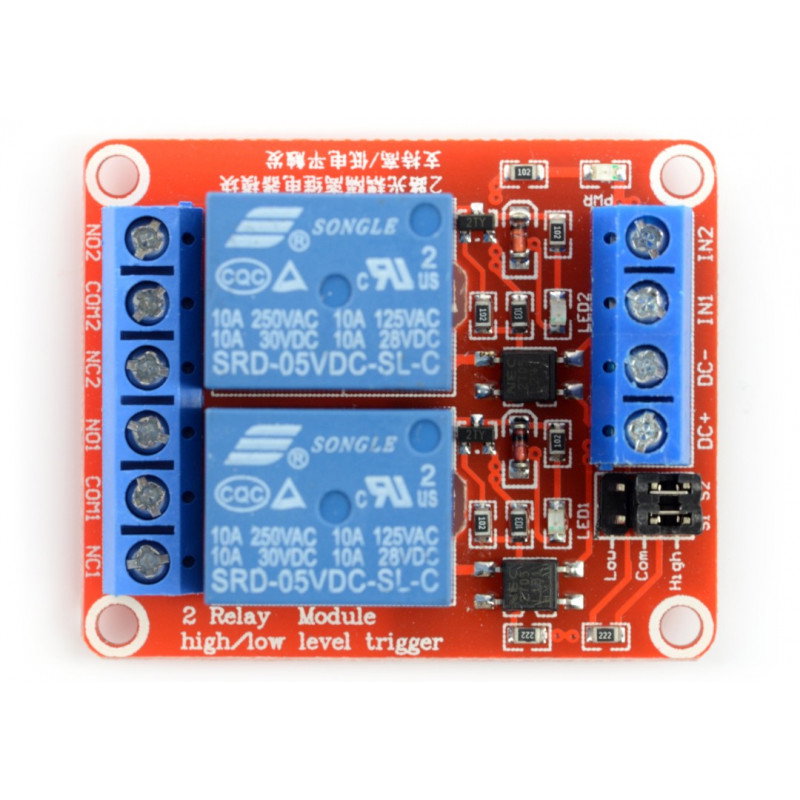

Relaismodul mit Optoisolation

Relaismodul mit Optoisolation.

Führt

  • DC + - Systemversorgungsspannung
  • DC- - Masse des Systems
  • IN1, IN2 - Steuereingänge der Relais, eingeschaltet mit niedrigem oder hohem Zustand
  • Jumper - um den Schaltzustand des Relais zu ändern:
    • Position H - gegebener Kanal eingeschaltet mit hohem Zustand
    • Position L - gegebener Kanal eingeschaltet mit niedrigem Zustand
  • Relaisausgangskontakte:
    • NC - COM ist standardmäßig geschlossen
    • COM - je nach Steuersignal gemeinsam mit NC oder NO
    • NEIN - standardmäßig geöffnet

Anwendungsbeispiele

  • Beleuchtungssteuerung
  • Der Treiber von Aktuatoren
  • Schalter für elektrische Geräte, einschließlich Motoren

Spezifikation

  • VCC-Versorgungsspannung: 5V
  • Aktiviert durch Low- oder High-Status - Auswahl mittels H / L-Jumper
  • Steuersignal: ab 3V
  • Relais: SRD-05VDC-SL-C ( Dokumentation )
    • Spulenspannung: 5V
    • Maximale Kontaktspannung: 250 VAC, 110 VDC *
    • Maximalstrom: 10 A.
  • Anschlüsse: ARK-Schraubanschlüsse
  • Plattengröße 50 x 41 mm
  • Durchmesser der Befestigungslöcher: 3 mm

* Die maximale Berührungsspannung hängt von der Art der Last ab - Details in der Dokumentation, Tabelle 7. Kontaktbelastung.

Universelles Relaismodul in kompakter Bauform

Das vorgestellte 2-Kanal-10A/250VAC-Relaismodul mit einer 5V-Spule ist mit einer Optoisolation und einem Eingangssystem ausgestattet, das eine einfache Steuerung des Ausgangsstatus über die GPIO-Leitung eines beliebigen Mikrocontrollers ermöglicht.

Der 2x3-Goldpin-Anschluss, der mit zwei einstellbaren Jumpern ausgestattet ist, ermöglicht Ihnen die Auswahl des logischen Zustands, der die Spule eines bestimmten Relais aktiviert. Je nach eingestellter Konfiguration können beide Relais mit Low- oder High-Zustand oder - unabhängig voneinander - mit entgegengesetzten logischen Zuständen eingeschaltet werden.

Zusätzliche Parameter

2-Kanal 10 A / 250 VAC Relaismodul mit Optoisolation und 5 V Spulen ermöglicht Ihnen die einfache Steuerung auch großer Lasten, die mit Gleich- oder Wechselspannung (Netzspannung) betrieben werden. Jedes der Relais hat Wechslerkontakte vom SPDT-Typ, die zu separaten Schraubklemmen geführt werden.

Ein zusätzlicher Komfort beim Starten des Moduls sind LEDs, die den aktuellen Status der einzelnen Spulen anzeigen. Sehen Sie sich auch andere Arduino-Relais an, einschließlich des Mehrkanal-Arduino-Shields, das im Angebot des Botland-Shops erhältlich ist.

Name Wert
Anzahl der Kanäle 2
Schnittstelle Digitale Ein-/Ausgänge
Breite 6 cm
Höhe 2 cm
Tiefe 5 cm
Gewicht 0,03 kg
