Index: GRL-10915
EAN: 5904422317034

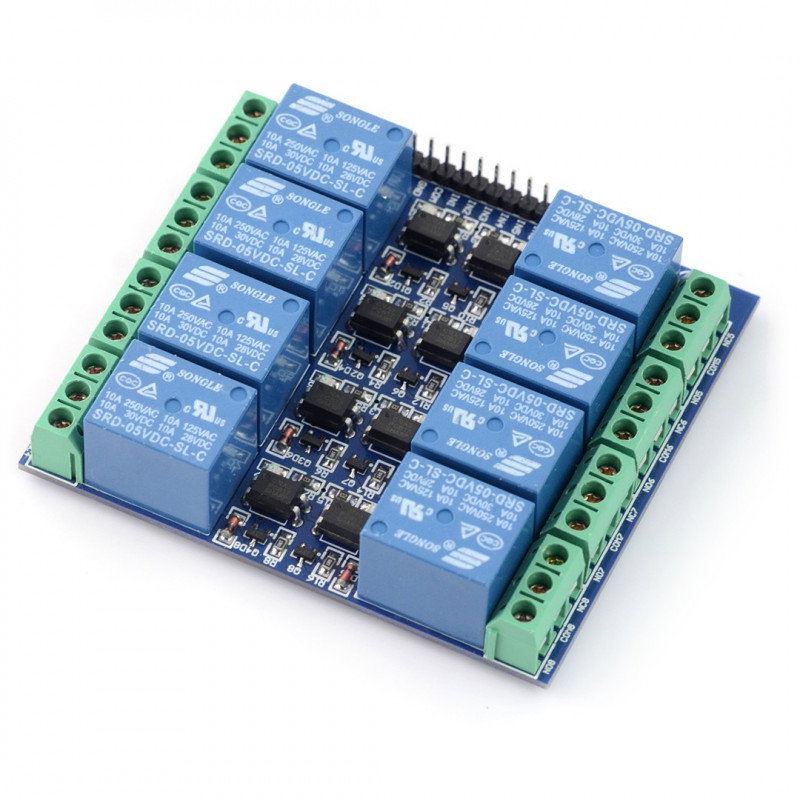

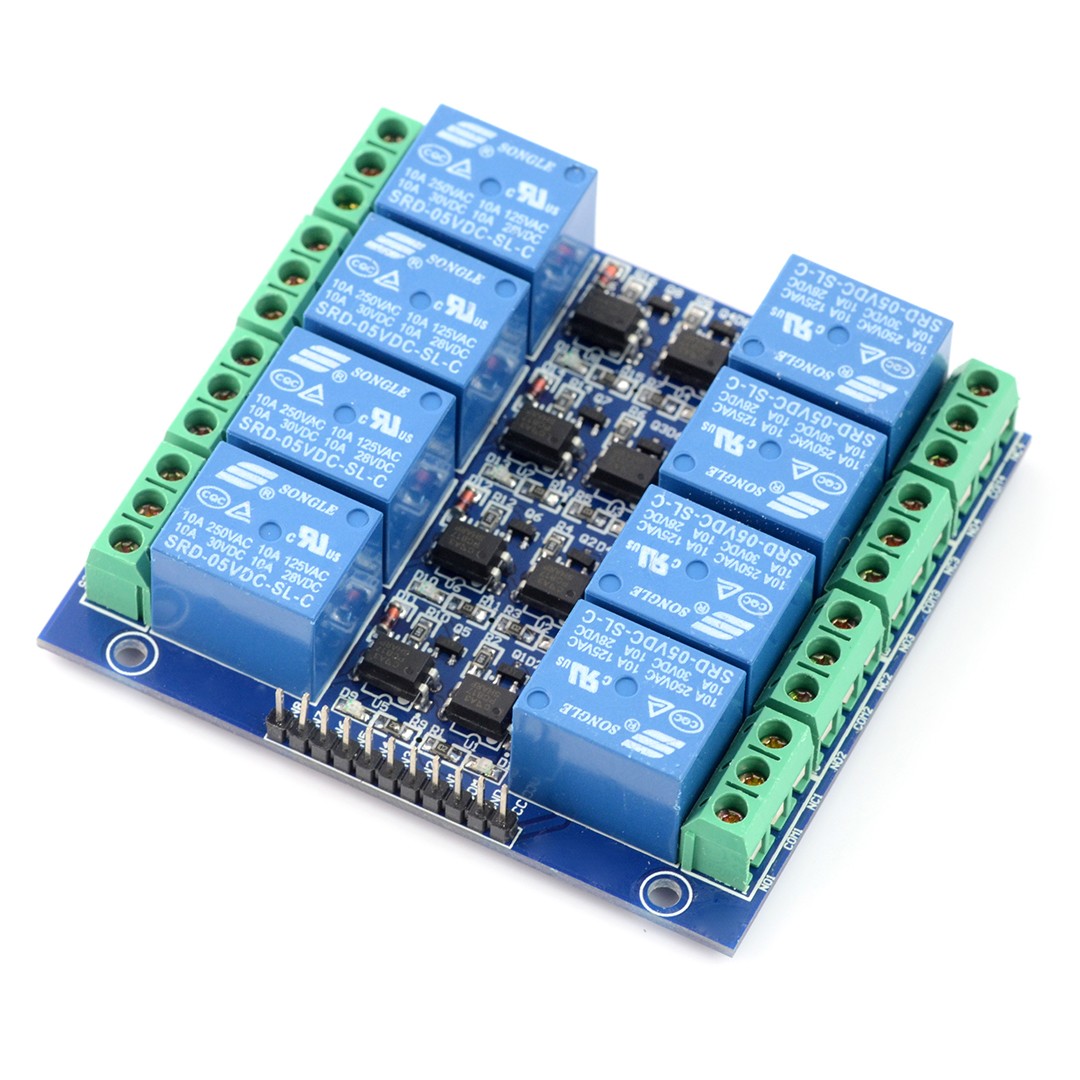

8-Kanal Relaismodul mit Optoisolation - 10A/250VAC Kontakte - 5V Spule

5.00
6 Bewertungen

Das Modul ist mit acht Relais SRD-05 mit einer Spule ausgestattet, die mit einer Spannung von 5 V versorgt wird, mit optischer Eingangsisolierung und Befestigungslöchern. Das System ermöglicht Ihnen die Steuerung von Aktuatoren über Mikrocontroller-Ports oder ein beliebiges Entwicklungskit .

Preis:
Nettopreis:
Menge

Über 500.000 Kunden vertrauen uns bereits. Bei uns erhalten Sie:



Versand noch am selben Tag bei Produkten mit der Kennzeichnung „Versand in 24 h“



eigener Service in Polen



30 Tage Rückgaberecht und kostenlose Lieferung in Polen ab 500 PLN



4,9/5 bei TrustMate und 4,9/5 bei Google (fast 4.000 Bewertungen)



Rechnung mit MwSt., Leasing und Ratenzahlung für Unternehmen

Für Unternehmen



individuelles Angebot bei größeren Mengen



Rechnung mit ausgewiesener MwSt.

Für Schulen und Hochschulen



Bestellungen auf Angebotsanfrage



Hilfe bei der Auswahl von Sets für Ihr Labor

Spezifikation

  • Versorgungsspannung des Logikteils: 5 V
  • Es wird durch den Low-Zustand eingeschaltet
  • Relais: SRD-05VDC-SL-C ( Dokumentation )
  • Spulenspannung: 5V
  • Maximale Kontaktspannung: 250 VAC, 30 VDC *
  • Maximalstrom: 10 A.
  • Optoisolation EL817: ( Dokumentation )
  • Fliesenmaß: 79 x 71 mm
  • Durchmesser der Befestigungslöcher: 3 mm
  • Lochabstand: 61 mm

* Die maximale Berührungsspannung hängt von der Art der Last ab - Details in der Dokumentation, Tabelle 7. Kontaktbelastung.

Produktbeschreibung: 8-Kanal Relaismodul mit Optoisolation - 10 A / 250 V AC Kontakte - 5 V Spule

Mit dem Modul können Sie die Aktoren mit einem Stromverbrauch von bis zu 10 A über die Mikrocontroller-Ports oder ein beliebiges Entwicklungskit (einschließlich Arduino , Rasbperry Pi und STM32Discovery ) steuern. Die Optoisolation trennt das Steuersignal von dem Teil, der sich auf die Stromversorgung des Relais bezieht, und gewährleistet so die Sicherheit des Betriebs des Steuersystems.

Verbindung

Für einen ordnungsgemäßen Betrieb reicht es aus, die Stromversorgung der Relaisspule und das digitale Steuersignal anzuschließen. Es ist möglich, ein anderes Signal als die Stromversorgung des Moduls zu steuern. Pins sind standardmäßige Goldpin-Leisten im Raster 2,54 mm , die den Anschluss mit gängigen Anschlusskabeln ermöglichen.

8-Kanal-Relais mit Optoisolation

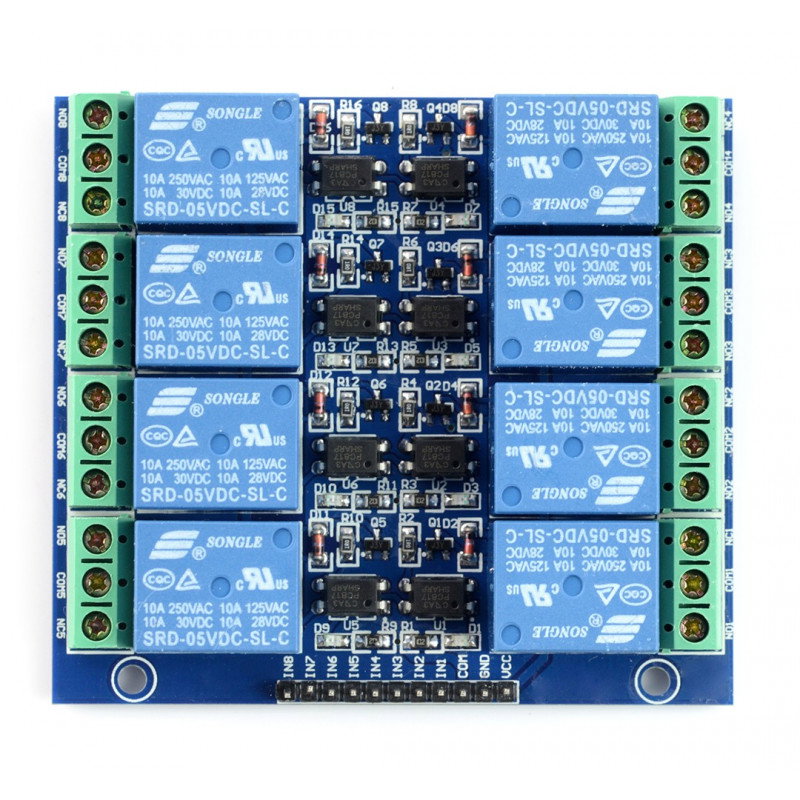

Das Relais hat folgende Ausgänge:

  • VCC - Stromversorgung 5 V.
  • IN1 ... 8 - Steuereingänge der Relais, eingeschaltet mit niedrigem Zustand.
  • COM - Steuersignalversorgung: 3,3 V oder 5 V.
  • GND - die Masse des Systems.
  • KF (ARK) Stecker - Relaiskontakte:
  • NC - COM ist standardmäßig geschlossen
  • COM - je nach Steuersignal gemeinsam mit NC oder NO
  • NEIN - standardmäßig geöffnet

Anwendungsbeispiele

  • Beleuchtungssteuerung
  • Der Treiber von Aktuatoren
  • Schalter für elektrische Geräte, einschließlich Motoren
Name Wert
Anzahl der Kanäle 8
Schnittstelle Digitale Ein-/Ausgänge
Breite 15 cm
Höhe 2 cm
Tiefe 11 cm
Gewicht 0,1 kg
